1.本实用新型涉及家用电器技术领域，尤其涉及一种冰箱。


背景技术：

2.随着冰箱的快速发展，人们对于冰箱的运行效率的要求越来越高。
3.冰箱包括箱体，箱体内设有内胆，内胆内形成有控温区域，在控温区域内设有有层架，层架可以用于放置物品。
4.当人们需要将物体储藏在冰箱内时，通常将物体直接放置在层架上，或者将物体放置在其他储藏的物体的上方。当需要继续储藏其余的物体时，用户有可能将下次储藏的其余的物体直接放置在刚储藏的物体的上方，导致用户拿出物体时需要多次翻找，存在困难。
5.当多个物体沿箱体的高度方向堆积时，通常不会直接堆满层架上方的高度方向的空间，导致控温区域的空间存在一定的浪费，空间的利用率较低。


技术实现要素：

6.本实用新型至少在一定程度上解决相关技术中的技术问题之一。
7.为此，本技术旨在提供一种冰箱，包括层架和抽屉安装部，抽屉安装部包括第一凹陷连接部和第二凹陷连接部，通过第一凹陷连接部与层架的第一端部连接，以及第二凹陷连接部与层架的第二端部之间连接，从而使抽屉安装部与层架可拆卸连接，用户可以直接将需要储藏的物品直接放置在抽屉安装部的内部。
8.根据本技术的冰箱，包括：
9.箱体，其内形成有储藏空间；箱体上设有投放口，还包括与投放口相对的背板；
10.顶板和底座，分别连接在箱体的顶部和底部；
11.内胆，且设于箱体内；
12.层架，其与内胆连接，层架包括靠近背板的第一端部和靠近投放口的第二端部；
13.抽屉安装部，其与层架可拆卸连接，抽屉安装部内形成有容纳空间，容纳空间位于层架的靠近底座的一侧，容纳空间设有靠近投放口的连接口；抽屉安装部包括靠近背板的第一安装壁；
14.抽屉，抽屉可滑动的连接在容纳空间内，且穿设在连接口中；
15.抽屉安装部还包括：
16.第一凹陷连接部，其连接在第一安装壁的靠近顶板的端部，且设有朝向投放口的第一开口，第一端部连接在第一开口内；
17.第二凹陷连接部，其连接在连接口的靠近顶板的端部，且设有朝向背板的第二开口，第二端部连接在第二开口内；
18.第一端部给第一凹陷连接部的朝向顶板的支撑力，第二端部给第二凹陷连接部朝向顶板的支撑力，以使抽屉安装部与层架连接。
19.在本技术的一些实施例中，抽屉安装部还包括：
20.第一转动部，其固定连接在第一凹陷连接部的靠近底座的一侧，第一转动部的内部设置有第一穿轴孔；
21.第二转动部，其固定连接在第一安装壁的靠近顶板的一侧，第二转动部的内部设置有第二穿轴孔；
22.转动轴，其穿设在第一穿轴孔和第二穿轴孔内。
23.在本技术的一些实施例中，第一凹陷连接部与第一端部之间为可滑动连接，第二凹陷连接部与第二端部之间为可滑动连接，以使抽屉安装部可沿着层间滑动。
24.在本技术的一些实施例中，抽屉安装部包括第一转动限位部和第二转动限位部，第一转动限位部连接在转动轴的第一端，第二转动限位部连接在转动轴的第二端，第一转动限位部与第二转动限位部之间相对设置。
25.在本技术的一些实施例中，第一转动限位部包括：
26.运动挡块，其穿设在转动轴上，运动挡块的内部设置有挡板，挡板与转动轴抵接；
27.导向套，其内部设有限位空间，导向套穿设在转动轴的外部，运动挡块在限位空间内运动；
28.按压杆，至少部分的位于限位空间的内部，按压杆包括杆部和按压部；
29.固定盖，固定在导向套的远离是是是运动挡块的端部上，固定盖上设有通孔，杆部连接在通孔内。
30.在本技术的一些实施例中，第二转动限位部包括：
31.弹性部，其一端抵接限位空间的底壁，另一端连接限位块；
32.限位块，包括第一连接块、第二阻挡块和第三阻挡块，第二阻挡块连接在第一连接块和第三阻挡块之间；第二阻挡块与第三阻挡块之间形成有限位缺口；
33.第二阻挡块还具有阻挡凸出块，阻挡凸出块连接在第二阻挡块的外周侧壁上。
34.在本技术的一些实施例中，运动挡块具有设置有第一凸起的第一端部，第一端部位于运动挡块的远离转动轴的中间位置的一端；导向套的内周侧壁上设有朝向运动挡块凸出的第二凸起，按压部具有朝向运动挡块凸出的第三凸起；
35.当抽屉安装部处于连接状态时，第三凸起与第一凸起抵接；
36.当抽屉安装部处于翻转状态时，第二凸起与第一凸起抵接。
37.在本技术的一些实施例中，第一转动部包括：至少一个靠近限位空间的第一转动段，定义最靠近限位空间的第一转动段为限位段，限位段的形状与尺寸与限位缺口的形状和尺寸相配合。
38.在本技术的一些实施例中，当抽屉安装部处于连接状态，限位缺口与限位段固定连接；当抽屉安装部处于翻转状态，弹簧处于收缩状态，限位块被转动轴抵接向限位空间的内部移动，并且限位块全部处于限位空间的内部，限位缺口与限位段之间保持距离。
39.在本技术的一些实施例中，层架包括层架板、前连接条和后连接条，第一端部处设置有后连接条，第二端部处设置有前连接条；后连接条形成有朝向投放口的开口，层架板的后端对应安装在后连接条的开口内，前连接条形成有朝向背板的开口，层架板的前端对应安装在前连接条的开口内。
40.本技术至少具有以下的积极效果：
41.本实用新型提出一种冰箱。冰箱包括箱体、顶板、底座和内胆，层架包括靠近背板的第一端部和靠近投放口的第二端部；抽屉安装部与层架可拆卸连接，抽屉安装部内形成有容纳空间，容纳空间位于层架的靠近底座的一侧，容纳空间设有靠近投放口的连接口；抽屉安装部包括靠近背板的第一安装壁；抽屉可滑动的连接在容纳空间内，且穿设在连接口中；第一凹陷连接部连接在第一安装壁的靠近顶板的端部，且设有朝向投放口的第一开口，第一端部连接在第一开口内；第二凹陷连接部连接在连接口的靠近顶板的端部，且设有朝向背板的第二开口，第二端部连接在第二开口内；第一端部给第一凹陷连接部的朝向顶板的支撑力，第二端部给第二凹陷连接部朝向顶板的支撑力，以使抽屉安装部可以稳定安装在层架上，从而使抽屉安装部与层架可拆卸连接，用户可以直接将需要储藏的物品直接放置在抽屉安装部的内部。
附图说明
42.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
43.图1是根据本技术实施方式的冰箱的外观的视图；
44.图2是根据本技术实施方式的冰箱的层架与抽屉安装部的配合视图；
45.图3是根据本技术实施方式的冰箱的层架与抽屉安装部的配合视图；

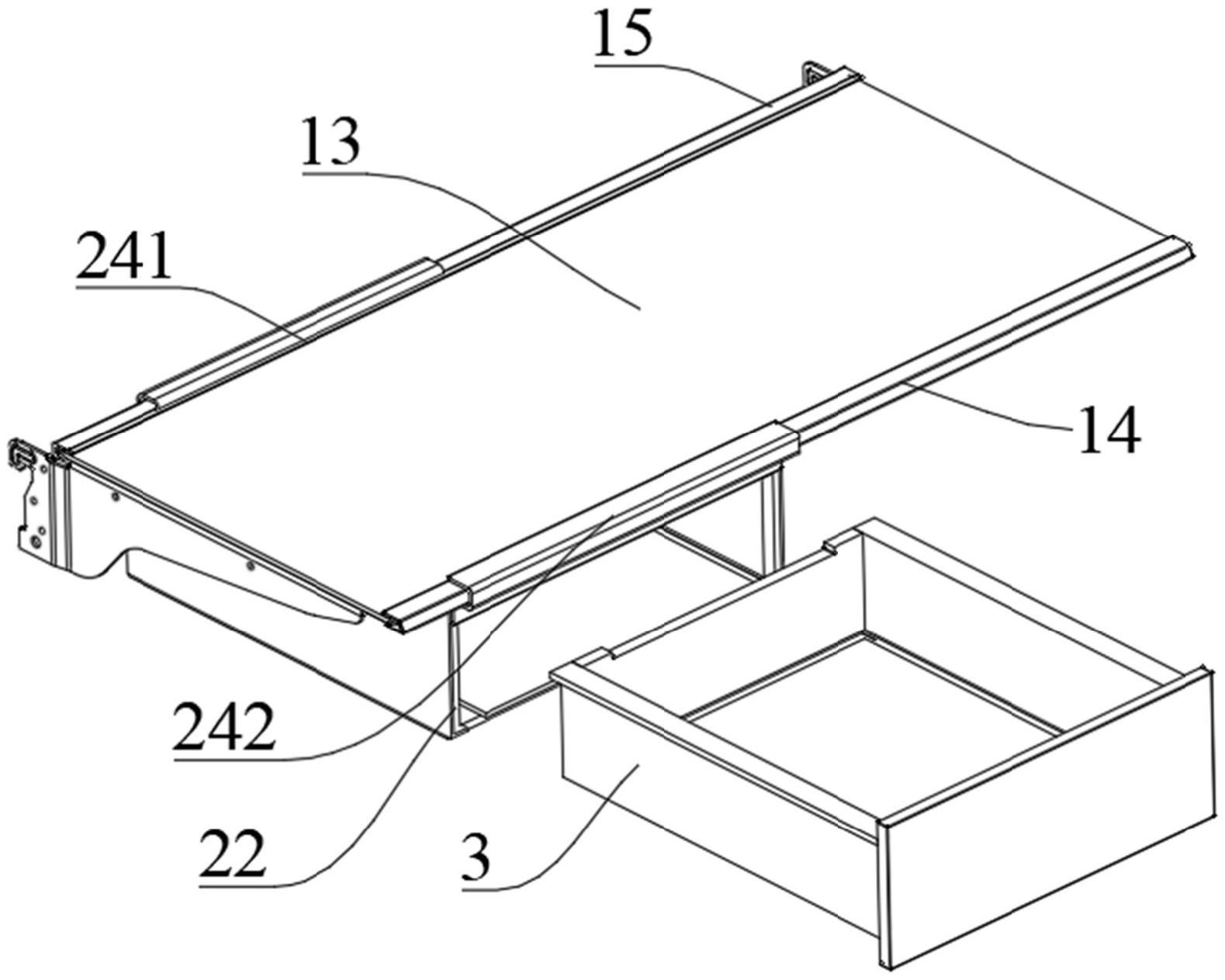

46.图4是根据本技术实施方式的冰箱的层架、抽屉安装部和抽屉的拆分视图；
47.图5是根据本技术实施方式的冰箱的层架的示意图；
48.图6是根据本技术实施方式的冰箱的抽屉安装部的后视图；
49.图7是根据本技术实施方式的冰箱的抽屉安装部和层架的配合安装的后视图；
50.图8是图7中的a-a视图；
51.图9是根据本技术实施方式的冰箱的抽屉安装部和层架的配合安装的右视图；
52.图10是图9中的b-b剖视图；
53.图11是根据本技术实施方式的冰箱的抽屉安装部的弹性部、限位块和转动轴的拆分图；
54.图12是根据本技术实施方式的冰箱的抽屉安装部的转动轴、运动挡块、导向套、安装盖和按压部的拆分视图；
55.图13是根据本技术实施方式的冰箱的抽屉安装部的弹性部、限位块和转动轴的拆分图；
56.图14是根据本技术实施方式的冰箱的抽屉安装部的转动轴、运动挡块、导向套、安装盖和按压部的拆分视图；
57.图15是根据本技术实施方式的冰箱的抽屉安装部的第一转动限位部、转动轴和第二转动限位部的左视图；
58.图16是图15中的c-c向剖视图的局部图；
59.图17是图15中的c-c向剖视图的局部图；
60.图18是根据本技术实施方式抽屉安装部处于翻转状态和层架的配合安装的右视
图；
61.图19是图18的d-d向剖视图；
62.图20是图19的放大图f；
63.图21是图19的放大图g；
64.图22是根据本技术实施方式抽屉安装部处于翻转状态的示意图；
65.图23是图22中的放大图h；
66.图24是根据本技术实施方式抽屉安装部处于翻转状态时的第一转动部、限位块和弹性部的配合视图；
67.图25是根据本技术实施方式抽屉安装部处于连接状态时和层架的配合安装的右视图；
68.图26是图25中的e-e向剖视图；
69.图27是图26中的放大图x；
70.图28是图26中的放大图y；
71.图29是根据本技术实施方式抽屉安装部处于连接状态时的第一转动部、限位块和弹性部的配合视图；
72.图30是根据本技术实施方式抽屉安装部处于连接状态时的第一转动部、限位块和弹性部的配合视图；
73.以上各图中：100、冰箱；1、层架；11、第一端部；12、第二端部；13、层架板；14、前连接条；15、后连接条；2、抽屉安装部；21、容纳空间；22、连接口；23、第一安装壁；241、第一凹陷连接部；242、第二凹陷连接部；251、第一转动部；2511、第一转动段；2512、限位段；252、第二转动部；2521、限位空间；26、转动轴；271、第一转动限位部；2711、运动挡块；27111、第一凸起；2712、导向套；27121、第二凸起；2713、按压杆；27131、第三凸起；27132、杆部；27133、按压部；2714、固定盖；272、第二转动限位部；2721、弹性部；2722、限位块；27221、第一连接块；27222、第二阻挡块；27223、第三阻挡块；27224、阻挡凸出块；3、抽屉。
具体实施方式
74.下面，通过示例性的实施方式对本实用新型进行具体描述。然而应当理解，在没有进一步叙述的情况下，一个实施方式中的元件、结构和特征也可以有益地结合到其他实施方式中。
75.在本实用新型的描述中，需要理解的是，术语
″
中心
″
、
″
上
″
、
″
下
″
、
″
前
″
、
″
后
″
、
″
左
″
、
″
右
″
、
″
竖直
″
、
″
水平
″
、
″
顶
″
、
″
底
″
、
″
内
″
、
″
外
″
等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
76.术语
″
第一
″
、
″
第二
″
仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有
″
第一
″
、“第二
″
的特征可以明示或者隐含地包括一个或者更多个该特征。
77.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语
″
安装
″
、
″
相连
″
、
″
连接
″
应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地
连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
78.在下文中，将参照附图1-30详细描述本技术的实施方式。
79.随着冰箱100的广泛使用，人们往往需要放置多个待冷藏的物品在冰箱100的控温区域内，例如需要放置早餐盒在冰箱100中，会导致多个物品之间的摆放比较杂乱，且多个物品有可能会重叠放置，导致当用户需要取出物品时，需要先移除上方的物品，再将物品取出，操作比较繁琐。
80.本技术提出一种与层架1固定连接的抽屉3，抽屉3能够放置需要待储藏的物品，例如早餐盒或其它盒状物品都能放置在抽屉3的内部，本技术的抽屉3连接在层架1的下方，能够使抽屉3悬挂层架1的下方，有利于提高控温区域的空间利用率，且方便用户从抽屉3内存取物品，不需要多次翻找，增强用户的使用体验。
81.根据本技术的冰箱100，冰箱100包括箱体和门体，箱体内形成有储藏空间，储藏空间的前侧设有投放口，用户可以通过投放口来存放物品或拿出物品在储藏空间内。门体与箱体转动连接，用于打开或关闭储藏空间的投放口。
82.箱体内设有多个控温区域，单个控温区域对应单个门体，门体包括第一门体和第二门体，第一门体设于第二门体的上方，第一门体和第二门体之间设有第一分隔板，第一分隔板的上方为第一门体对应的控温区域，第一分隔板的下方为第二门体对应的控温区域。第一门体位于第二门体的靠近顶板的一侧。
83.箱体包括顶板和底座，还包括连接在顶板和底座之间的背板、第一箱体壁和第二箱体壁，背板与门体相对设置，第一箱体壁和第二箱体壁分别位于冰箱100的左侧和右侧。
84.定义第一方向为冰箱100在顶板和底座之间的高度方向，同时第一方向也为上下方向。
85.定义第二方向为冰箱100在第一箱体壁和第二箱体壁之间的宽度方向，同时第二方向也为左右方向。
86.定义第三方向为冰箱100在背板和门体之间的长度方向，同时第三方向也为冰箱100的前后方向。
87.根据本技术的冰箱100，储藏空间被分隔为冷冻室和冷藏室，一般的，冷冻室的温度为-18摄氏度以下，冷藏室的温度为0-10摄氏度，实际生产时，冷冻室和冷藏室的温度可以根据用户的需求来设置。
88.本技术的冷冻室和冷藏室上下排布，冷藏室和冷冻室可以根据实际的客户需求来设置上下排布的具体方式。
89.本技术的冰箱100还包括内胆，内胆设于箱体的内部，内胆和箱体之间填充有发泡料，发泡料发泡后膨胀以充满内胆和箱体之间的空间，以使内胆和箱体之间形成保温层，保温层能够有效的阻隔内胆中的控温区域与外界环境进行热交换。
90.冰箱100还包括层架1，层架1与内胆连接，层架1沿前后方向和左右方向延伸。
91.层架1包括靠近背板的第一端部11和靠近投放口的第二端部12。
92.具体地，层架1包括后连接条15、层架板13和前连接条14。
93.层架1的第一端部11处设置有后连接条15，层架1的第二端部12处设置有前连接条14。后连接条15形成有朝向投放口的开口，层架板13的后端对应安装在后连接条15的开口
内。前连接条14形成有朝向背板的开口，层架板13的前端对应安装在前连接条14的开口内。
94.层架1还包括连接在层架板13的左端和右端的连接侧板，连接侧板的靠近背板的一端设置有至少一个卡接部，内胆上设有与卡接部配合的连接部(图中未示出)，以使左右两侧的连接侧板能够固定连接在内胆上。
95.在另一些实施例中，内胆的左右侧壁上设有用于安装层架板13的线槽图中未示出)，层架板13穿设在线槽内，以使层架板13能够固定安装在内胆上。
96.冰箱100包括抽屉安装部2，抽屉安装部2与层架1可拆卸连接。抽屉安装部2内形成有容纳空间21，容纳空间21用于容纳抽屉3。具体地，容纳空间21位于层架1的靠近底座的一侧，容纳空间21设有靠近投放口的连接口22，抽屉3安装在连接口22处，当抽屉3关闭时，抽屉3设置在容纳空间21内。
97.抽屉安装部2包括靠近背板的第一安装壁23，以及连接在第一安装壁23左右两端的第二安装壁和第三安装壁，第一安装壁23、第二安装壁和第三安装壁之间形成容纳空间21。
98.抽屉3可滑动的连接在容纳空间21内，且穿设在连接口22中，抽屉3可以在连接口22内沿前后方向滑动。当需要放置或拿出抽屉3内的物品时，可以直接将抽屉3向前抽出，能够放置或拿出抽屉3内的物品，操作方便快捷。当需要储藏抽屉3内的物品时，向后移动抽屉3，且抽屉3能够隔离抽屉3内的物品与控温区域内的物品，以减少抽屉3内的物品与控温区域内的物品之间的串味。
99.抽屉安装部2还包括连接在抽屉3安全部后侧的第一凹陷连接部241和连接在抽屉安装部2前侧的第二凹陷连接部242。
100.第一凹陷连接部241连接在第一安装壁23的靠近顶板的端部，且设有朝向投放口的第一开口，第一端部11连接在第一开口内。第一端部11给第一凹陷连接部241朝向上方的支撑力，以使抽屉安装部2的后端通过第一凹陷连接部241悬挂在层架1上。
101.第二凹陷连接部242连接在连接口22的靠近顶板的端部，且设有朝向背板的第二开口，第二端部12连接在第二开口内。第二端部12给第二凹陷连接部242朝向上方的支撑力，以使抽屉安装部2的前端通过第二凹陷连接部242悬挂在层架1上。
102.第一端部11给第一凹陷连接部241的朝向顶板的支撑力，第二端部12给第二凹陷连接部242朝向顶板的支撑力，以使抽屉安装部2与层架1连接。第一端部11和第二端部12分别给抽屉安装部2的前端和后端以向上的支撑力，以使抽屉安装部2能够稳固的悬挂在层架1的下方，抽屉3可拆卸的连接在抽屉安装部2的容纳空间21内，当用户需要拿出抽屉3时，用户可以直接抽出抽屉3，当用户需要保存物品时，可以将物品直接放置在抽屉3内并将抽屉3推入抽屉安装部2的内部，操作方便便捷，提高了控温区域的空间利用率，并方便的取出需要存储在抽屉3中的物品。
103.现有技术中，层架1通过不设置有抽屉3，用户通常将需要存储至冰箱100内的物品直接放置在层架1上。当需要储藏的物品的个数较多时，物品往往需要叠放，导致用户取出叠放在下方的物品不方便，同时用户还需要仔细观察才能找到需要取出的物品，进一步导致了取出所需要的物品步骤较繁琐。同时，由于物品堆放后，处于最高位置的物品往往与其上方的层架1之间存在一定的空间，导致控温区域的空间利用率较低。
104.相比现有技术，本技术的层架1与抽屉安装部2连接，抽屉安装部2至少部分的位于
层架1的下方，抽屉3安装在抽屉安装部2的内部，即抽屉3处于层架1的下方，抽屉安装部2包括第一凹陷连接部241和第二凹陷连接部242，第一凹陷连接部241连接层架1的第一端部11，第二凹陷连接部242连接层架1的第二端部12，以使抽屉安装部2固定连接在层架1的下方。当用户需要储藏某个物品时，例如早餐盒，当存放该物品时，可以直接打开抽屉3，将物品放置在抽屉3内再关闭抽屉3，当需要取出该物品时，可以再次打开抽屉3，并将物品取出后关闭抽屉3，用户可以直接找到该物品，不需要再次观察，操作步骤简单。同时，由于抽屉安装部2连接在层架1的下方，能够有效的利用层架1下方的空间，提高了控温区域的空间利用率。
105.在本技术的一些实施例中，冰箱100还包括第一转动部251和第二转动部252。
106.第一转动部251固定连接在第一凹陷连接部241的靠近底座的一侧，第一转动部251包括多个间隔设置的第一转动段2511，第一转动部251的内部设置有第一穿轴孔。
107.第二转动部252固定连接在第一安装壁23的靠近顶板的一侧，第二转动部252包括多个间隔设置的第二转动段，第二转动部252的内部设置有第二穿轴孔。
108.冰箱100还包括穿设在第一穿轴孔和第二穿轴孔内的转动轴26，需要说明的是，两个相邻的第一转动段2511之间设置有第二转动段，两个相邻的第二转动段之间设置有第一转动段2511。
109.第一转动部251和第二转动部252同时转动连接转动轴26，以使第一转动部251和第二转动部252能够分别绕转动轴26转动，以使第一转动部251连接的第一凹陷连接部241与第二转动部252连接的第一安装壁23之间能够相互转动。
110.由于第一凹陷连接部241与层架1之间卡接，第一安装壁23为抽屉安装部2的一部分，通过设置第一转动部251和第二转动部252实现了抽屉安装部2能够相对层架1翻转，以方便用户取出抽屉3。
111.需要说明的是，第一转动部251包括间隔设置的多个第一转动段2511，第二转动部252包括间隔设置的多个第二转动段，第一转动段2511的位置与第二转动段的位置交错设置，以使第一转动部251与第二转动部252均能被转动轴26穿过。
112.在本技术的一些实施例中，第一凹陷连接部241和第一端部11之间为可滑动连接，第二凹陷连接部242与第二端部12之间为可滑动连接，从而使抽屉安装部2可以在层架1上左右滑动，以方便用户存取层架1下方的空间的物品。
113.在本技术的一些实施例中，抽屉安装部2具有两种状态：连接状态和翻转状态。
114.当抽屉安装部2处于连接状态时，抽屉安装部2的前侧的第二凹陷连接部242与层架1的前端部连接，抽屉安装部2的后侧的第一凹陷连接部241与层架1的后端部连接，抽屉安装部2稳定的连接在层架1上。
115.当抽屉安装部2处于翻转状态时，第二凹陷连接部242与层架1的第二端部12之间不连接，且抽屉安装部2的容纳空间21相对层间向下转动，以使用户方便取出抽屉安装部2内部的抽屉3。
116.抽屉安装部2包括第一转动限位部271和第二转动限位部272，第一转动限位部271连接在转动轴26的第一端，第二转动限位部272连接在转动轴26的第二端，第一转动限位部271与第二转动限位部272之间相对设置。
117.第一转动限位部271包括运动挡块2711、导向套2712、按压杆和固定盖2714。
118.运动挡块2711为柱状运动挡块2711，运动挡块2711的中间设有穿轴孔，还设有挡板，运动挡块2711直接穿设在转动轴26上，穿轴孔的端部抵接挡板，且运动挡块2711能够沿着转动轴26滑动。
119.运动挡块2711的内部设置有挡板，随着运动挡块2711的移动，挡板与转动轴26抵接，能使转动轴26随着运动挡块2711的运动而发生位移。
120.导向套2712为圆筒形结构，导向套2712内部设有限位空间2521，导向套2712穿设在转动轴26的外部，运动挡块2711在导向套2712内部的限位空间2521内运动。
121.按压杆至少部分的位于限位空间2521的内部，按压杆包括互相连接的杆部27132和按压部27133，杆部27132远离运动挡块2711设置，按压部27133靠近运动挡块2711设置。
122.固定盖2714固定在导向套2712的远离运动挡块2711的端部上，固定盖2714上设有通孔，按压杆的杆部27132连接在固定盖2714的通孔内，用户可以直接接触到露出在固定盖2714外部的按压杆的杆部27132。用户通过按压按压杆，按压杆按压运动挡块2711，运动挡块2711按压转动轴26，实现转动轴26的在不同位置之间的移动。
123.进一步地，运动挡块2711具有设置有第一凸起27111的第一端部11，第一端部11位于运动挡块2711的远离转动轴26的中间位置的一端。第一凸起27111的凸出面具有一定的斜度。
124.导向套2712为筒状结构，导向套2712的内周侧壁上设有朝向运动挡块2711凸出的第二凸起27121，第二凸起27121的凸出面具有一定的斜度。
125.按压杆的按压部27133具有朝向运动挡块2711凸出的第三凸起27131，第三凸起27131的凸出面具有一定的斜度。
126.当抽屉安装部2处于连接状态时，按压杆和导向套2712处于第一位置，按压杆的第三凸起27131与运动挡块2711的第一凸起27111之间抵接。
127.当抽屉安装部2处于翻转状态时，按压杆和导向套2712处于第二位置，导向套2712的第二凸起27121与运动挡块2711的第一凸起27111之间抵接。
128.需要说明的是，按压杆和导向套2712处于第一位置时，相比第二位置时，更加远离第二转动限位部272。
129.第二转动部252包括至少一个位于转动轴26的第一端的第二转动段，和至少一个位于转动轴26的第二端的第二转动段。其中，位于转动轴26的第二端的第二转动段内形成有限位空间2521，第二转动限位部272连接在限位空间2521内。
130.第二转动限位部272包括限位块2722和弹性部2721。
131.弹性部2721可选择弹簧，弹簧的一端抵接限位空间2521的底壁，另一端连接限位块2722。
132.限位块2722包括第一连接块27221，第一连接块27221与弹簧连接，还包括第二阻挡块27222和第三阻挡块27223，第二阻挡块27222连接在第一连接块27221和第三阻挡块27223之间。需要说明的是，第二阻挡块27222为圆环状，第三阻挡部为横截面面积小于第二阻挡部的横截面面积的半圆环状。第二阻挡块27222与第三阻挡块27223之间形成有限位缺口。
133.第二阻挡块27222还具有阻挡凸出块27224，阻挡凸出块27224连接在第二阻挡块27222的外周侧壁上。限位空间2521内设有用于安装阻挡凸出块27224的凹槽，凹槽为线状，
以使阻挡凸出块27224被限位在凹槽内部，只能沿着凹槽在左右方向上滑动，从而使限位块2722不能相对限位空间2521转动，只能相对限位空间2521滑动。
134.与第一凹陷连接部241固定连接的第一转动部251包括：至少一个靠近限位空间2521的第一转动段2511，定义最靠近限位空间2521的第一转动段2511为限位段2512。
135.具体的，限位段2512始终保持不动，且限位段2512的形状与尺寸与限位块2722的第二阻挡块27222和第三阻挡块27223的形状与尺寸相配合。
136.当抽屉安装部2处于连接状态，限位块2722朝向限位段2512移动，以使限位缺口与限位段2512固定连接，从而使限位块2722与限位段2512之间能够固定连接。由于限位块2722只能在限位空间2521内沿左右方向滑动，不能转动，当限位块2722与限位段2512之间固定连接时，限位段2512相对限位空间2521也不能转动。由于限位段2512为第一限位部的一部分，限位空间2521为第二限位部的一部分，当限位段2512与限位空间2521之间不能转动时，第一限位部与第二限位部之间也不能转动，从而使第一凹陷连接部241和抽屉安装部2的后侧壁之间不能转动，从而使抽屉安装部2稳定的连接在层架1上，而不能翻转。
137.当抽屉安装部2处于翻转状态，弹簧处于收缩状态，限位块2722被转动轴26抵接向限位空间2521的内部移动，并且限位块2722全部处于限位空间2521的内部，限位缺口与限位段2512之间保持距离，限位缺口无法对限位段2512进行限位，从而使限位段2512与限位空间2521之间保持自由的状态，限位段2512可以相对限位空间2521旋转，从而使第一转动部251与第二转动部252之间可以相对转动，从而使抽屉安装部2可以相对层架1翻转。
138.当抽屉3处于连接状态，限位段2512与限位缺口之间配合连接，用户想要翻转抽屉安装部2时，用户可以按压按压杆，以使按压杆与运动挡块2711抵接，从而使转动轴26朝向限位空间2521移动，从而使转动轴26推动限位块2722向限位空间2521的内部移动，以使限位块2722完全处于限位空间2521的内部，从而使限位段2512与限位缺口之间分开并保持距离，以使限位缺口对限位段2512解除限位，以使限位段2512能够相对限位空间2521转动，从而使第一转动部251能够相对第二转动部252转动。
139.当抽屉3处于翻转状态，限位段2512与限位缺口之间间隔设置，且不接触，用户想要使抽屉安装部2处于连接状态时，用户可以按压按压杆，以使按压杆在弹簧的作用下向外弹出，运动挡块2711与导向套2712内的第二凸起27121接触，转动轴26随着运动挡块2711的移动朝向限位空间2521的外部移动，从而使限位块2722朝向限位空间2521的外部移动，当限位块2722移动至与限位段2512接触时，限位块2722与限位段2512之间配合连接，从而使限位块2722与限位段2512之间保持固定连接，以使第一转动部251与第二转动部252之间保持固定。
140.以上，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以权利要求的保护范围为准。
