1.本实用新型涉及物流技术领域，具体是一种用于家门口的派件盒及通信方式。


背景技术：

2.近年来，随着电子商务的急速发展，派件员送件上门，家里上班群体经常不在家，如何让派件操作简单，提升派件效率，同时减少取件难度成为一项急需解决的问题。
3.目前，派件员件考虑派件时效性，大多不愿意上门投件，多集中在快递柜或驿站投件，解决派件员的顾虑，使派件员愿意上门投件，在收件人无法收件的情况下实现投件，成为现实需求，因此，针对以上现状，需要继续开发用于家门口的派件系统，以克服当前实际应用中的不足，使派件员，在派件过程中，利用派件盒及不同的通信方式向收件人进行投件，提高派件效率，保证派件时效性，减少派件过程对快递柜或驿站的依赖，为派件员提供便利的现实需求具有重要意义。


技术实现要素：

4.本实用新型的目的在于提供一种用于家门口的派件盒及通信方式，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种用于家门口的派件盒及通信方式，包括：派件盒体、盒盖、移动终端、锁紧件和控制器；
7.所述盒盖的一侧与所述派件盒体活动连接；
8.所述控制器和锁紧件设置在派件盒体上；
9.所述锁紧件与控制器相连接；
10.所述控制器设有微处理器、通信模组和锁控模组；微处理器分别连接通信模组和锁控模组；通信模组通过网络服务器与移动终端连接；锁控模组与所述锁紧件连接；
11.所述通信模组采用nb、gsm、3g、4g、5g(包括但不限于以下几种，nb、gsm、3g、4g、5g)、wifi、蓝牙和nfc及物联网络的2.4ghz、1ghz、433mhz、nb(包括但不限于以下几种，2.4ghz、1ghz、433mhz、nb)，可以使用其中一种、两种或两种以上的通信方式；
12.所述网络服务器架设在互联网上，移动终端通过通信模组与派件盒内的控制器连接，派件员和收件人既可通过网络服务器实现数据交互，也可以用移动终端与派件盒直接交互；派件员用移动终端通过网络服务器和派件盒体上设有的通信模组输入管理网络数据信息后，派件盒盒盖开启；在派件盒盒盖处于开启状态时输入一组网络数据，向派件盒体内放入包裹或包裹的连接部分，并关闭盒盖，随后将网络数据信息通过移动终端告知收件人，收件人凭网络数据，用移动终端开启派件盒盒盖取出或取下包裹，派件员随后有空时，通过管理网络数据和移动终端打开派件盒盒盖，从派件盒里面解除与派件盒与家门的连接，取回派件盒；
13.其中，管理网络数据可以由一组或多组构成，派件盒也可由派件员和收件人各掌
管一组网络数据，实现某些派件员随时用管理网络数据和移动终端投递派件，而收件人除用管理网络数据取件外，也可拥有与派件员同样权利的管理网络数据后，可以设置临时网络数据信息，当有其他第二快递公司需要派件时，通过与收件人沟通后获得临时网络数据信息实现用移动终端派件；或完全将管理网络数据交给收件人掌握，当有快递公司需要派件时，收件人通过移动终端设置临时网络数据信息授权于派件员使用移动终端进行派件。
14.作为本实用新型进一步方案，所述控制器包括微处理器、通信模组、锁控模组、防盗检测模组、声音识别模组和电源模组；通信模组、锁控模组、防盗检测模组、声音识别模组和电源模组与微处理器相连接；所述微处理器，用于防盗检测模组、锁控模组、声音识别模组和通信模组及移动终端控制管理。
15.作为本实用新型进一步方案，所述电源模组位于派件盒体内，并与所述控制器电性连接。
16.作为本实用新型进一步方案，所述声音识别模组位于派件盒体上，并与所述控制器电性连接；所述声音识别模组还可以为图像识别模组、图像生成模组、密码键盘等。
17.作为本实用新型进一步方案，所述锁控模组连接的锁紧件设置为：电磁锁/钛丝锁/电子锁，包括但不限于电磁锁、钛丝锁、电子锁。
18.作为本实用新型进一步方案，所述防盗检测模组用于防盗监测，在所述派件盒体上设有防盗报警装置，并与所述防盗检测模组连接；防盗报警装置设置为喇叭和震动传感器；喇叭和震动传感器与所述控制器相连接，当震动传感器接收到短暂震动时，喇叭发出短时间报警声；当被强力取下派件盒或派件盒长时间震动时，喇叭发出长时间报警声。
19.与现有技术相比，本实用新型的有益效果是：
20.本实用新型使派件员在派件过程中使用派件盒，利用派件盒体上设置的控制器，用移动终端进行派件，提高了派件效率，保证了派件时效性，减少了派件过程对快递柜或驿站的依赖，为派件员提供了便利。
附图说明

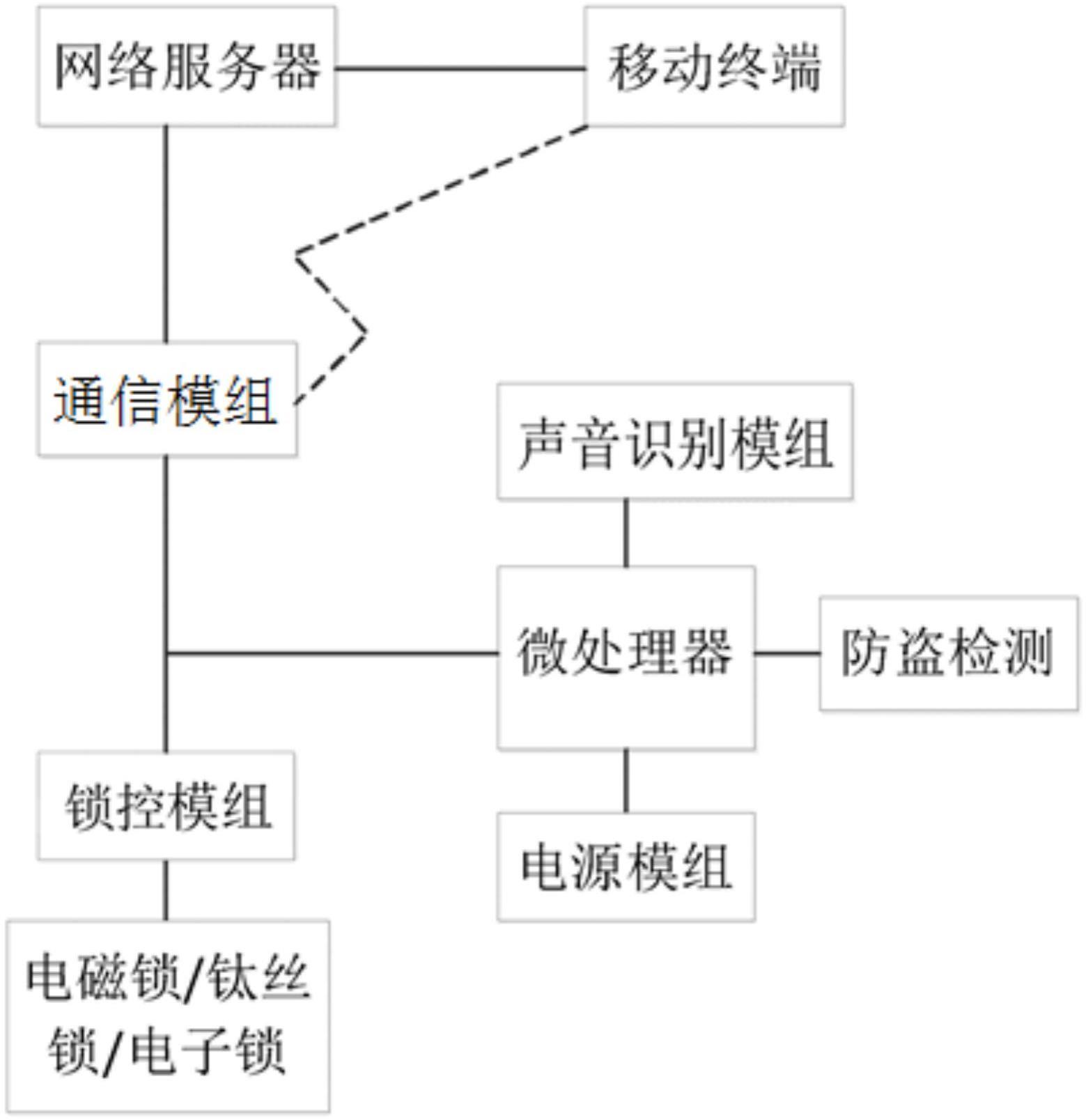

21.图1为本实用新型实施例中派件盒控制系统框图；
22.图2为本实用新型实施例中派件盒盒盖关闭立体结构图；
23.图3为本实用新型实施例中派件盒盒盖打开立体结构图；
24.图4为本实用新型实施例中派件盒安装在家门上立体结构图；
25.图5为本实用新型实施例中微处理器基本系统电路图；
26.图6为本实用新型实施例中派件盒外围电路图。
27.图中：2-派件盒体，3-盒盖，4-控制器，5-喇叭，7-震动传感器，8-锁紧件，9-电磁锁，10-钛丝锁，18-家门。
具体实施方式
28.以下结合附图对本实用新型的具体实施方式进行详细说明，应当理解的是，此处所描述的具体实施方式仅用于说明和解释本实用新型，并不用于限制本实用新型，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，
都属于本实用新型保护的范围。
29.在本实用新型的描述中，需要说明的是，术语“中”、“上”、“下”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制；术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接、机械连接、电连接、直接相连、通过中间媒介间接相连或是两个元件内部的连通；对于本领域的普通技术人员而言，可以以具体情况理解上述术语在本实用新型中的具体含义。
30.请参阅图1，用于家门口的派件盒的控制系统，包括微处理器、防盗检测模组、锁控模组、声音识别模组、通信模组及移动终端和电源模组，防盗检测模组、锁控模组、声音识别模组、通信模组及移动终端和电源模组分别与微处理器相连接；防盗检测模组可进行防盗监测。
31.请参阅图2-4，派件盒包括：派件盒体2、盒盖3、控制器4、喇叭5、电磁锁9、震动传感器7；盒盖3的一侧与派件盒体2活动连接；控制器4、喇叭5、电磁锁9和震动传感器7设置在派件盒体2上；派件盒连接在家门18上；
32.通过控制器4内设置的电磁锁9控制电路，锁控模组控制开启或关闭电磁锁9对盒盖3的启闭，以便于派件和取件。
33.请参阅图2-4，控制器4位于派件盒体2内，且控制器4内设有控制系统，控制系统设有通信模组和锁控模组，并设有派件管理网络服务器与移动终端连接；控制器4与锁紧件8相配合连接；
34.在派件员派件过程中，遇收件人不在家时，可临时设置一个派件盒于收件人家门18，即派件员取出派件盒，按通信模组及移动终端4输入派件管理网络数据信息后，控制系统指示锁紧件8开启盒盖3，派件员将派件盒与收件人家门18进行连接后，用移动终端设置取件临时网络数据信息并发送到收件人手机上，同时放入快递或快递的一端，关闭盒盖3，锁紧件8自动锁紧盒盖3，此时派件盒进入防盗监测状态等待收件人取件；
35.在收件人取件时，收件人使用手机输入取件临时网络数据信息后，控制系统指示锁紧件8开启盒盖3，收件人将快递取出后，关闭盒盖3，锁紧件8自动锁紧盒盖3；
36.在派件员要取走临时设置的派件盒时，派件员用移动终端4输入派件管理网络数据信息后，控制系统指示锁紧件8开启盒盖3，派件盒自动解除防盗监测状态，派件员解除派件盒与收件人家门18的连接后，即可取下派件盒带走。
37.以下结合具体实施例对本实用新型的具体实现进行详细描述。
38.实施例1
39.此实施案例中，通信模组为采用移动网络(包括但不限于以下几种，nb、gsm、3g、4g、5g)、wifi等通信技术直接连接到网络服务器；派件员到达家门口后，先启动派件盒上面的通信模组(非必须操作)，派件盒连接到网络服务器，派件员使用移动终端连接到网络服务器，下发指令给派件盒控制器，控制器收到指令控制锁紧件打开派件盒盖，派件员放入物品后，关上派件盒盖；收件人返回家门口，先启动派件盒上面的通信模组(非必须操作)，派件盒连接到网络服务器，收件人通过移动终端连接到网络服务器，发指令给派件盒控制器，控制器收到指令控制锁紧件打开派件盒盖，收件人从里面取出物品后，关上派件盒盖，完成
取件操作。
40.上述实施案例1中，通信模组还可以为物联网络模组，其派件盒需要通过通信模组与其他智能设备(比如智能家居网关)连接，然后通过智能设备连接到网络服务器。
41.实施例2
42.此实施案例中，通信模组为采用wifi、蓝牙、nfc、移动网络(比如gsm、3g、4g、5g)；派件员到达家门口后，先启动派件盒上面的通信模组(非必须操作)，派件员使用移动终端连接到派件盒的通信模组，比如派件盒的通信模组为wifi模组或移动网络(比如3g、4g、5g)，通信模组释放热点，派件员通过移动终端的wifi连接到派件盒的热点，并下发指令给派件盒控制器，控制器收到指令控制锁紧件打开派件盒盖，派件员放入物品后，关上派件盒盖；收件人返回家门口，先启动派件盒上面的通信模组(非必须操作)，收件人使用移动终端连接到派件盒的通信模组，比如派件盒的通信模组为wifi模组或移动网络(比如3g、4g、5g)，通信模组释放热点，收件人通过移动终端的wifi连接到派件盒的热点，并下发指令给派件盒控制器，控制器收到指令控制锁紧件打开派件盒盖，收件人从里面取出物品后，关上派件盒盖，完成取件操作。
43.在此实施案例中，不需要网络服务器，派件员通过移动终端给派件盒设置一串数据信息，并通过电话、短信、微信等通信方式告知收件人，收件人在取件时，通过移动终端连接到派件盒控制器，并输入该数据信息，由派件盒控制器完成身份验证，如果验证通过，派件盒控制器控制锁紧件打开派件盒盖；派件盒控制器也可以采用gsm模组，移动终端通过下发短信的方式与派件盒控制器通信；派件盒控制器也可以采用蓝牙、nfc等通信方式，移动终端通过蓝牙、nfc与派件盒控制器直接通信。
44.该数据信息还可以是热点的密码或蓝牙的配对密钥，收件人在取件时，通过该热点密码或蓝牙配对密钥连接到派件盒控制器热点或蓝牙模组，控制器检测有终端连接上来，直接控制锁紧件打开派件盒盖。
45.该数据信息还可以是派件盒控制器自动生成，派件员在派件时通过移动终端获取后，通过电话、短信、微信等通信方式告知收件人。
46.在此实施案例中，不需要网络服务器，派件员通过移动终端控制派件盒控制器。
47.实施例3
48.此实施案例中，通信模组为采用wifi、蓝牙、nfc、移动网络(比如gsm、3g、4g、5g)；派件员到达家门口后，先启动派件盒上面的通信模组(非必须操作)，派件员使用移动终端连接到派件盒的通信模组，比如派件盒的通信模组为wifi模组或移动网络(比如3g、4g、5g)，通信模组释放热点，派件员通过移动终端的wifi连接到派件盒的热点，并下发指令给派件盒控制器，控制器收到指令控制锁紧件打开派件盒盖，派件员放入物品后，关上派件盒盖；收件人返回家门口，先启动派件盒上面的通信模组(非必须操作)，收件人使用移动终端连接到派件盒的通信模组，比如派件盒的通信模组为wifi模组或移动网络(比如3g、4g、5g)，通信模组释放热点，收件人通过移动终端的wifi连接到派件盒的热点，并下发指令给派件盒控制器，控制器收到指令控制锁紧件打开派件盒盖，收件人从里面取出物品后，关上派件盒盖，完成取件操作。
49.在此实施案例中，需要网络服务器，派件员通过移动终端给派件盒控制器设置一串数据信息，或通过app生成一组数据信息，并通过电话、短信、app等通信方式告知收件人，
收件人在取件时，通过移动终端连接到派件盒控制器，并输入该数据信息或通过app主动下发该数据信息，由派件盒控制器完成身份验证，如果验证通过，控制器控制锁紧件打开派件盒盖；派件盒控制器也可以采用gsm模组，移动终端通过下发短信的方式与派件盒通信；派件盒控制器也可以采用蓝牙、nfc等通信方式，移动终端通过蓝牙、nfc与派件盒控制器直接通信。
50.该数据信息还可以是热点的密码或蓝牙的配对密钥，收件人在取件时，通过该热点密码或蓝牙配对密钥连接到派件盒热点或蓝牙模组，派件盒控制器检测有终端连接上来，直接控制锁紧件打开派件盒盖。
51.该数据信息还可以是派件盒控制器自动生成，派件员在派件时通过移动终端获取后，通过电话、短信、app等通信方式告知收件人。
52.进一步，在上述实施案例1、实施案例2、实施案例3中，派件员改用机械钥匙或者电子钥匙开启派件盒。电子钥匙可以使用与派件盒通信模组相同的技术，从而实现信息互联互通，比如派件盒采用蓝牙技术，则电子钥匙同样采用蓝牙技术；派件员使用机械钥匙或者电子钥匙取代移动终端，直接开启派件盒，通过输入键盘设置或者派件盒控制器自动生成的方式生成一串数据信息，派件员可以通过电话、短信、app等通信方式告知收件人，或者收件人通过使用移动终端直接(移动终端自动连接网络服务器获取)或手动输入该数据信息开启派件盒盖取件。
53.进一步，由于实施方式多样，以上实施案例还存在一些未提及的方案，比如，派件员和收件人通过输入键盘设置数据信息的方式直接进行派件、收件，也可以通过派件盒控制器扫描或生成带数据信息的图案直接进行派件、收件，也可以是派件员和收件人直接发出语音或者通过移动终端生成声波信息，派件盒通过声音识别模组进行识别确认，完成派件、收件。
54.进一步，上述实施案例中提到的数据信息可以为密码、条形码、二维码、声波信息、语音信息、超链接等，数据信息不仅限于以上几种形式。
55.实施例4
56.请参阅图5，派件盒的控制系统中，u2是低功耗微处理器1，平常处于低功耗休眠状态；其外围r1、r23、c1、c2、c3一起组成微处理器1最小系统，r1、c1为上电复位电路，为微处理u2提供正确的上电时序；c2、c3为储能、滤波电容；p1为调试编程接口，通过该接口可以为微处理器u5烧录固件；u5的引脚1module_txd和引脚20module_rxd与通信模组的数据接口连接，进行数据通信，实现数据交互。
57.请参阅图5，派件盒控制系统采用电池供电，图5中q10、e1、r24组成防反接电路，使用者只有正确放入电池才能给系统供电，避免电池装反损坏系统；vp1为瞬态二极管，可以快速吸收静电脉冲，防止静电损坏。
58.请参阅图5-6，图6中的u4为低功耗报警语音芯片，p5为喇叭接口，u4可以直接驱动0.5w的喇叭，q5、r14组成u4电源控制电路；图5中的u2通过引脚12voice_en与图6中的q5的引脚3相连，u2通过这个引脚控制u4播放语音。
59.请参阅图5-6，锁控模组，图6中通过p6外接电磁锁/钛丝锁，其中r21、r22、d1、q9组成电磁锁/钛丝锁控制电路；图5中u5的引脚3lock_out与图6中的r21相连，u5通过引脚3控制q9的通断给电磁锁/钛丝锁通断电，控制电磁锁/钛丝锁的开启；图6中的r13、p4、c21组成
震动检测电路，当有人想要强行拿取物品时，震动传感器p4将产生信号；在本实用新型的实施例中，电源模组位于派件盒体内，并与控制模组电性连接。
60.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型；因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内；不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
61.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
