1.本实用新型涉及磷化铟晶片加工技术领域，特别涉及一种磷化铟晶片加工用存储装置。


背景技术：

2.磷化铟是一种化学物质，是沥青光泽的深灰色晶体，其成品用作半导体材料，用于光纤通讯技术，需要1.1～1.6-μm范围内的光源和接受器，在inp衬底上生长ingaasp双异质结激光器既能满足晶格匹配，又能满足波长范围的要求，磷化铟成品通常以晶片的方式展现出，其晶片在加工完毕后，需放入紧密的贮藏器内，储存在阴凉，干燥的地方，例如现有专利技术所示：经检索，中国专利网公开了一种磷化铟晶片生产加工用储存盒(公开公告号cn216980517u)，此类装置通过设置有置物架、限位槽、置物盘、压板与活动架之间的相互配合，能够在转运的过程中能够方便防止产生较大的晃动。
3.但是，针对上述公开专利以及现有市场所采取的磷化铟晶片储存盒，还存在一些不足之处：此类利用活动架中压板下压，对置物架上磷化铟晶片进行压固的方式，其只能对有限数量的磷化铟晶片进行存储放置工作，空间占用率较大，较为浪费存储盒的存储空间。为此，本领域技术人员提供了一种磷化铟晶片加工用存储装置，以解决上述背景技术中提出的问题。


技术实现要素：

4.本实用新型的主要目的在于提供一种磷化铟晶片加工用存储装置，可以有效解决背景技术中现有存储装置只能对有限数量的磷化铟晶片进行存储放置工作，空间占用率较大，较为浪费存储盒的存储空间的问题。
5.为实现上述目的，本实用新型采取的技术方案为：一种磷化铟晶片加工用存储装置，包括存储盒，所述存储盒的盒体内侧位于中部位置处开设有干燥腔，且存储盒的盒体内侧正对于干燥腔的前后两侧对称开设有两组存储腔，所述干燥腔的腔体内部插合有干燥盒，所述存储腔的腔体内部排布设置有多组堆叠收纳机构，且存储腔的腔口插合有启闭门。
6.作为本实用新型再进一步的方案：所述堆叠收纳机构包括收纳框架，所述收纳框架的支架一端设置有销轴，且收纳框架的支架内部正对于销轴的轴杆端套设有多组启闭料板。
7.作为本实用新型再进一步的方案：多组所述启闭料板相对于销轴的轴杆方向呈相互堆叠放置，且多组启闭料板的板面均开设有安放槽。
8.作为本实用新型再进一步的方案：所述存储腔的腔口两侧对称设置有两组启闭滑扣，所述启闭门的背板两侧对称开设有两组启闭滑槽，且启闭滑扣与启闭滑槽相互过盈插合。
9.作为本实用新型再进一步的方案：所述干燥腔的内壁呈两两对称形式设置有两组插合导轨，所述干燥盒的盒体前后两侧呈两两对称形式设置有两组插合卡槽，且插合导轨
与插合卡槽相互过盈插合。
10.作为本实用新型再进一步的方案：所述干燥腔的内壁排布开设有多组第一导通窗，所述干燥盒的前后板面排布开设有多组第二导通窗。
11.与现有技术相比，本实用新型具有如下有益效果：
12.本实用新型通过利用存储腔内堆叠收纳机构中启闭料板的相互堆叠设置，能够对磷化铟晶片进行相互堆叠形式的存储工作，其一方面能够提高磷化铟晶片的存储数量，加强其存储性能，另一方面能够确保堆叠存储放置的紧凑性、稳定性，避免出现颠簸晃动的情况，且在存储的同时，通过在干燥腔内干燥盒内放入干燥剂，能够对存储的磷化铟晶片进行防潮、干燥保护处理。
附图说明
13.图1为本实用新型一种磷化铟晶片加工用存储装置的结构示意图；

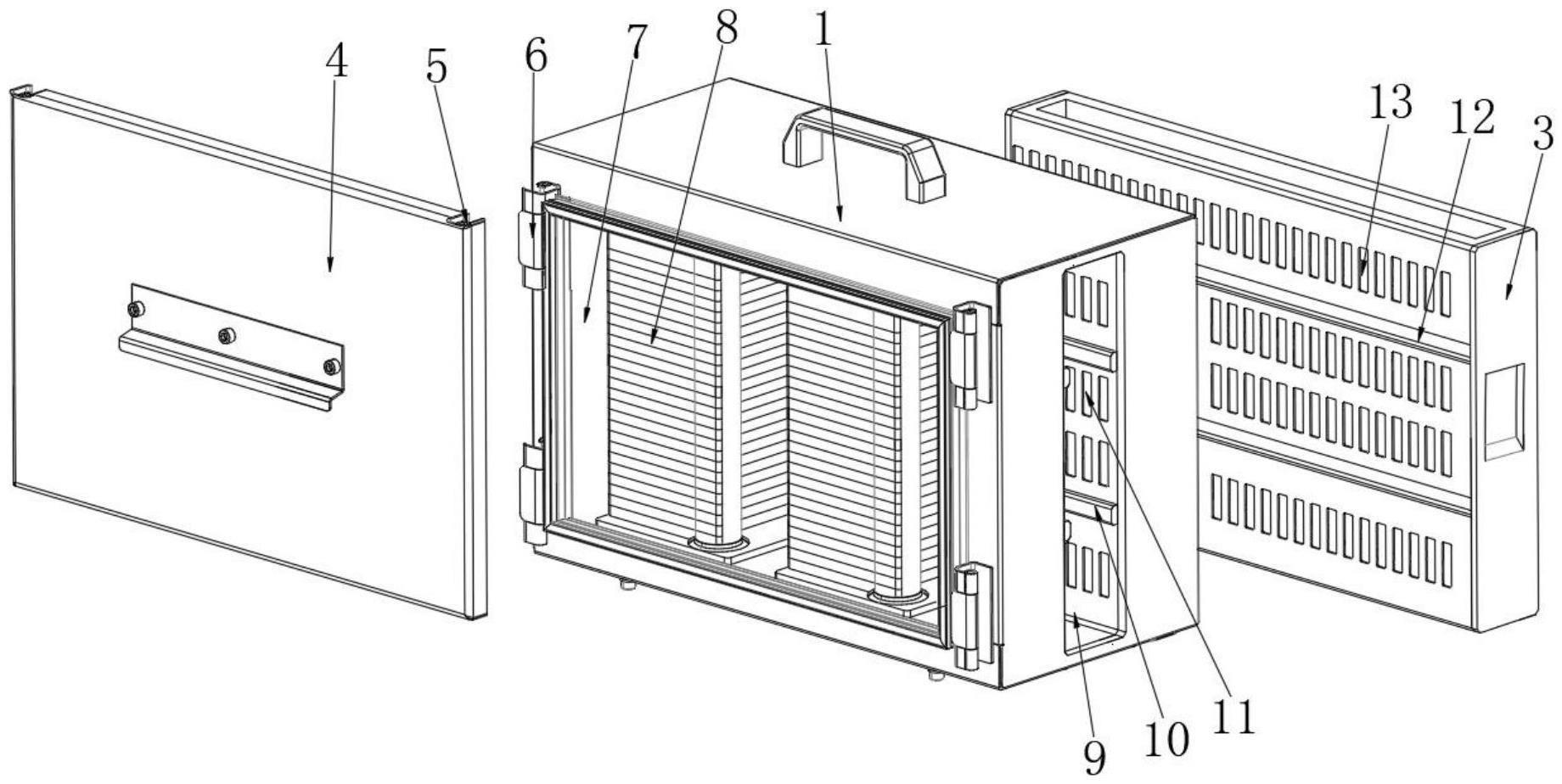

14.图2为本实用新型一种磷化铟晶片加工用存储装置的展开示意图；
15.图3为本实用新型一种磷化铟晶片加工用存储装置中堆叠收纳机构的结构示意图。
16.图中：1、存储盒；2、提手；3、干燥盒；4、启闭门；5、启闭滑槽；6、启闭滑扣；7、存储腔；8、堆叠收纳机构；81、收纳框架；82、销轴；83、启闭料板；84、安放槽；9、干燥腔；10、插合导轨；11、第一导通窗；12、插合卡槽；13、第二导通窗。
具体实施方式
17.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
18.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
19.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
20.请参照图1-3所示，一种磷化铟晶片加工用存储装置，包括存储盒1，存储盒1的盒体内侧位于中部位置处开设有干燥腔9，且存储盒1的盒体内侧正对于干燥腔9的前后两侧对称开设有两组存储腔7，干燥腔9的腔体内部插合有干燥盒3，干燥腔9的内壁呈两两对称形式设置有两组插合导轨10，干燥盒3的盒体前后两侧呈两两对称形式设置有两组插合卡槽12，且插合导轨10与插合卡槽12相互过盈插合，干燥腔9的内壁排布开设有多组第一导通窗11，干燥盒3的前后板面排布开设有多组第二导通窗13，在利用存储装置对磷化铟晶片进行存储工作时，在干燥盒3内事先放入干燥剂，而后利用插合导轨10与插合卡槽12的过盈插
合，将装有干燥剂的干燥盒3插放至存储盒1的干燥腔9内，通过第一导通窗11、第二导通窗13的导通，对存储腔7内的空气进行干燥工作，以确保存储装置内部气体的干燥性。
21.存储腔7的腔体内部排布设置有多组堆叠收纳机构8，堆叠收纳机构8包括收纳框架81，收纳框架81的支架一端设置有销轴82，且收纳框架81的支架内部正对于销轴82的轴杆端套设有多组启闭料板83，多组启闭料板83相对于销轴82的轴杆方向呈相互堆叠放置，且多组启闭料板83的板面均开设有安放槽84，在利用存储装置对磷化铟晶片进行存储工作时，利用销轴82的中转传动，依次将启闭料板83旋转打开，而后，将对应的磷化铟晶片依次放入启闭料板83的安放槽84内，在放料完毕后，将启闭料板83旋转闭合，利用上下层启闭料板83的相互堆叠，将磷化铟晶片以堆叠、紧凑放置的形式，稳定的存储在存储装置内部，其一方面能够提高磷化铟晶片的存储数量，加强其存储性能，另一方面能够确保堆叠存储放置的紧凑性、稳定性，避免出现颠簸晃动的情况。
22.存储腔7的腔口插合有启闭门4，存储腔7的腔口两侧对称设置有两组启闭滑扣6，启闭门4的背板两侧对称开设有两组启闭滑槽5，且启闭滑扣6与启闭滑槽5相互过盈插合，在对磷化铟晶片堆叠放置完毕后，利用启闭滑扣6与启闭滑槽5的过盈插合，将启闭门4插合固定在存储盒1的存储腔7端口处，对堆叠收纳机构8内磷化铟晶片进行封闭处理，同时对堆叠收纳机构8进行限位阻挡，避免堆叠收纳机构8内的启闭料板83自主启闭开合。
23.本实用新型的工作原理为：在利用存储装置对磷化铟晶片进行存储工作时，利用销轴82的中转传动，依次将启闭料板83旋转打开，而后，将对应的磷化铟晶片依次放入启闭料板83的安放槽84内，在放料完毕后，将启闭料板83旋转闭合，利用上下层启闭料板83的相互堆叠，将磷化铟晶片以堆叠、紧凑放置的形式，稳定的存储在存储装置内部，而后在对磷化铟晶片堆叠放置完毕后，利用启闭滑扣6与启闭滑槽5的过盈插合，将启闭门4插合固定在存储盒1的存储腔7端口处，对堆叠收纳机构8内磷化铟晶片进行封闭处理，继而工作人员可通过手持提手2，将装有磷化铟晶片的存储装置放置于指定场所，且在利用存储装置对磷化铟晶片进行存储工作时，在干燥盒3内事先放入干燥剂，而后利用插合导轨10与插合卡槽12的过盈插合，将装有干燥剂的干燥盒3插放至存储盒1的干燥腔9内，通过第一导通窗11、第二导通窗13的导通，对存储腔7内的空气进行实时干燥工作。
24.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
