1.本实用新型涉及捕收剂储存技术领域，尤其涉及一种捕收剂制备用储存装置。


背景技术：

2.捕收剂，是改变矿物表面疏水性，使浮游的矿粒黏附于气泡上的浮选药剂，最重要的一类浮选药剂，它具有两种最基本的性能：1、能选择性地吸附在矿物表面上，2、能提高矿物表面的疏水程度，使之易于在气泡上粘附，从而提高矿物可浮性。捕收剂属于危险化学品，对人和环境有一定的危害，传统的存储捕收剂的方法都是通过直接存储在铁通内或者玻璃瓶内，一方面运输较为不便，另一方面像玻璃瓶还容易碎裂，工人搬运到过程中也不方便，针对上述问题，提出一种方便运输和更加安全的捕收剂储存装置。


技术实现要素：

3.本实用新型为了解决上述问题，提供的一种捕收剂制备用储存装置，本实用新型能够满足运输时确保货物在运输过程中不会对人员、环境和设备造成危害，设计了方便工人搬运到车轮，同时整个外框成立方体，方便运输时候的装卸，同时感应杆能够使得整体有更好的患者和稳定，另外通过物理学原理，将空气循环利用起来，能够更好进行降温。
4.为了解决上述问题，提供的技术方案为：一种捕收剂制备用储存装置，包括外框，所述外框内设有空腔，所述外框上侧面对应空腔铰接设有门板，所述外框对应空腔设有捕收剂防护存储机构，所述捕收剂防护存储机构包括位于外框下方的通道，所述通道两端延伸出外框外，所述外框上对称设有通风管，所述通风管上设有若干进气孔，所述进气孔与空腔相互联通，所述空腔内壁均匀铰接设有若干感应杆，所述感应杆上设有弹簧，所述弹簧另一端与空腔内壁固定连接。
5.进一步地，所述外框下侧面对称设有车轮，所述外框下侧面远离车轮的一侧设有支撑块一。
6.进一步地，所述外框下侧面中间位置设有支撑块二。
7.进一步地，所述通道一端与外框下侧面相互联通。
8.进一步地，所述门板活动端转动设有螺栓。
9.进一步地，所述门板上设有若干通气孔。
10.进一步地，所述门板下侧面设有防撞垫。
11.本实用新型的有益效果：
12.本实用新型能够满足运输时确保货物在运输过程中不会对人员、环境和设备造成危害，设计了方便工人搬运到车轮，同时整个外框成立方体，方便运输时候的装卸，同时感应杆能够使得整体有更好的患者和稳定，另外通过物理学原理，将空气循环利用起来，能够更好进行降温。
附图说明

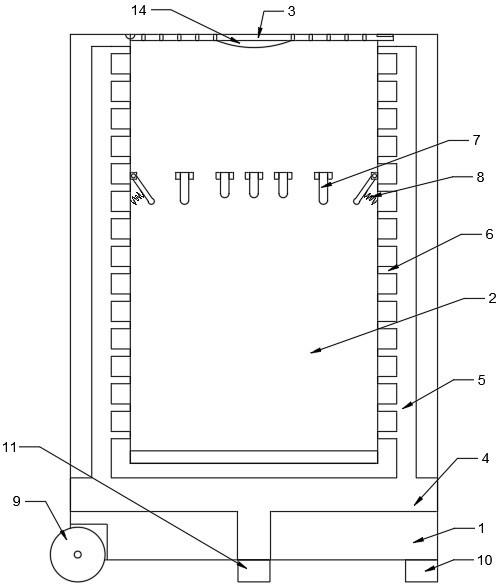

13.图1为本实用新型一种捕收剂制备用储存装置的结构示意图。
14.图2为本实用新型一种捕收剂制备用储存装置的仰视图。
15.图3为本实用新型一种捕收剂制备用储存装置的俯视图。
16.图4为本实用新型一种捕收剂制备用储存装置的门板打开后的仰视图。
17.如图所示：
18.1、外框，2、空腔，3、门板，4、通道，5、通风管，6、进气孔，7、感应杆，8、弹簧，9、车轮，10、支撑块一，11、支撑块二，12、螺栓，13、通气孔，14、防撞垫。
实施方式
19.下面结合附图对本实用新型作进一步说明。
20.本实用新型提供的一种捕收剂制备用储存装置，包括外框1，所述外框1内设有空腔2，空腔2内用于存放捕收剂的桶，所述外框1上侧面对应空腔2铰接设有门板3，所述外框1对应空腔2设有捕收剂防护存储机构，所述捕收剂防护存储机构包括位于外框1下方的通道4，所述通道4两端延伸出外框1外，所述外框1上对称设有通风管5，所述通风管5上设有若干进气孔6，所述进气孔6与空腔2相互联通，所述空腔2内壁均匀铰接设有若干感应杆7，所述感应杆7上设有弹簧8，感应杆7能够通过弹簧8，贴住捕收剂的桶的表面，使得整体稳定，提供保护和缓冲，所述弹簧8另一端与空腔2内壁固定连接。
21.进一步地，所述外框1下侧面对称设有车轮9，所述外框1下侧面远离车轮9的一侧设有支撑块一10，工人推动外框1的时候，将支撑块一10的位置提起，就只有车轮9与地面接触，就能实现移动。
22.进一步地，所述外框1下侧面中间位置设有支撑块二11，提高稳定性。
23.进一步地，所述通道4一端与外框1下侧面相互联通，增加进气位置，能够更好进行通风换气。
24.进一步地，所述门板3活动端转动设有螺栓12，通过螺栓12与外框1的螺纹连接，使得固定门板3。
25.进一步地，所述门板3上设有若干通气孔13，方便空气流通。
26.进一步地，所述门板3下侧面设有防撞垫14，能够防止捕收剂的桶跳动。
27.工作原理：
28.捕收剂的桶放入空腔2内，盖上门板3，拧紧螺栓12，使得门板3固定住桶，工人提起一端，使得车轮9接触地面，进行移动，由于下方的空气的温度较低，空气会进图到通道4内，再进入通风管5，进入到进气孔6内，为空腔2内降温，保护捕收剂。
29.虽然本实用新型已以较佳实施例公开如上，但其并非用以限定本实用新型，任何熟悉此技术的人，在不脱离本实用新型的精神和范围内，都可做各种的改动与修饰，因此本实用新型的保护范围应该以权利要求书所界定的为准。


技术特征：
1.一种捕收剂制备用储存装置，其特征在于：包括外框，所述外框内设有空腔，所述外框上侧面对应空腔铰接设有门板，所述外框对应空腔设有捕收剂防护存储机构，所述捕收剂防护存储机构包括位于外框下方的通道，所述通道两端延伸出外框外，所述外框上对称设有通风管，所述通风管上设有若干进气孔，所述进气孔与空腔相互联通，所述空腔内壁均匀铰接设有若干感应杆，所述感应杆上设有弹簧，所述弹簧另一端与空腔内壁固定连接。2.根据权利要求1所述的一种捕收剂制备用储存装置，其特征在于：所述外框下侧面对称设有车轮，所述外框下侧面远离车轮的一侧设有支撑块一。3.根据权利要求1所述的一种捕收剂制备用储存装置，其特征在于：所述外框下侧面中间位置设有支撑块二。4.根据权利要求1所述的一种捕收剂制备用储存装置，其特征在于：所述通道一端与外框下侧面相互联通。5.根据权利要求1所述的一种捕收剂制备用储存装置，其特征在于：所述门板活动端转动设有螺栓。6.根据权利要求1所述的一种捕收剂制备用储存装置，其特征在于：所述门板上设有若干通气孔。7.根据权利要求1所述的一种捕收剂制备用储存装置，其特征在于：所述门板下侧面设有防撞垫。

技术总结
本实用新型涉及捕收剂储存技术领域，尤其涉及一种捕收剂制备用储存装置。包括外框，所述外框内设有空腔，所述外框上侧面对应空腔铰接设有门板，所述外框对应空腔设有捕收剂防护存储机构。本实用新型能够满足运输时确保货物在运输过程中不会对人员、环境和设备造成危害，设计了方便工人搬运到车轮，同时整个外框成立方体，方便运输时候的装卸，同时感应杆能够使得整体有更好的患者和稳定，另外通过物理学原理，将空气循环利用起来，能够更好进行降温。温。温。


技术研发人员：任丽娟
受保护的技术使用者：河南天鸿新材料科技有限公司
技术研发日：2023.04.18
技术公布日：2023/10/27
