1.本实用新型涉及钢管除锈技术领域，具体为一种建筑服务用钢管除锈装置。


背景技术：

2.建筑服务业作为现代服务业的新兴朝阳产业，其市场巨大，前景广阔，市场的强大需求也会成为推动建筑服务业进一步发展的动力，因此把握和认识这一发展契机尤为重要，在进行建筑施工的过程中，需要使用到钢管等固定件来对建筑物进行加固，但是钢管表面容易出现生锈的现象，这就需要使用到钢管除锈装置。
3.专利网公告号为cn210420192u公开了一种建筑施工技术服务用钢管除锈装置，包括底板，所述底板的上表面固定连接有支撑柱和处理箱，所述支撑柱的数量为四个，四个所述支撑柱远离底板的一端均固定连接有固定块，所述固定块的数量为两个，两个所述固定块的内部均开设有活动槽，所述活动槽的数量为两个，两个所述活动槽的内部均活动连接有连接板。本实用新型的优点在于：该建筑施工技术服务用钢管除锈装置，通过设置双轴电机带动放置板，并在放置板的底部设置液压杆与放置筐固定连接，能够方便使用者同时对多个钢管进行除锈，不但减少了工作人员的劳动强度，而且提高了钢管除锈的工作效率，达到了提高工作效率的目的。
4.发明人认为具有以下缺点：通过将除锈剂放置到清水的内部，来实现对钢管表面的除锈目的，但是不能够根据钢管表面所生锈的厚度，对钢管进行除锈，降低了钢管除锈的效果，存在缺陷。


技术实现要素：

5.本实用新型的目的在于提供一种建筑服务用钢管除锈装置，以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种建筑服务用钢管除锈装置,包括安装板，所述安装板底部四角均固定连接有支撑腿，所述安装板顶部两侧均固定连接有放置架，所述放置架顶部设置有固定机构，所述固定机构顶部设置有钢管本体，所述钢管本体两侧设置有除锈机构。
7.所述除锈机构包括转动组件和移动组件，所述移动组件设置于安装板顶部，所述转动组件设置于移动组件顶部。
8.优选的，所述转动组件包括固定架，所述固定架固定连接于安装板顶部，所述固定架表面滑动连接有支撑板，所述支撑板靠近钢管本体的一侧固定连接有支撑架，通过设置的固定架，能够避免支撑板在移动的过程中出现倾斜的现象。
9.优选的，所述支撑架内转动连接有转动轴，所述转动轴表面固定连接有钢丝毛刷辊，所述转动轴前侧固定连接有电机，所述电机表面固定连接有固定板，所述固定板固定连接于支撑架表面，通过设置的钢丝毛刷辊，能够对钢管本体实现除锈的目的。
10.优选的，所述移动组件包括安装壳，所述安装壳固定连接于安装板顶部，所述安装
壳内转动连接有螺纹杆，所述螺纹杆表面设置有相反的螺纹，所述螺纹杆的一侧固定连接有转动环，支撑板螺纹连接于螺纹杆表面，通过设置的螺纹杆，能够驱动支撑板进行移动。
11.优选的，所述固定机构包括定位杆，所述定位杆转动连接于放置架内，所述定位杆表面均转动连接有第一固定环和第二固定环，所述第一固定环和第二固定环顶部螺纹连接有螺栓，通过设置的螺栓，能够对第一固定环和第二固定环的紧固度进行调节。
12.优选的，所述第一固定环和第二固定环之间固定连接有弹性支撑件，钢管本体设置于弹性支撑件顶部，通过设置的弹性支撑件，对钢管本体起到支撑的目的。
13.与现有技术相比，本实用新型提供了一种建筑服务用钢管除锈装置，具备以下有益效果：
14.1、该建筑服务用钢管除锈装置，通过设置的除锈机构，能够根据钢管本体表面生锈的厚度，进行有效的除锈，提高了对钢管本体除锈的效果，通过钢丝毛刷辊在钢管本体的表面进行转动，进而实现除锈的目的。
15.2、该建筑服务用钢管除锈装置，通过设置的固定机构，通过转动螺栓，能够达到第一固定环和第二固定环对钢管本体固定的目的，能够防止在对钢管本体进行除锈的过程中，钢管本体出现偏移的现象，而影响对钢管本体的正常除锈。
附图说明
16.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图：

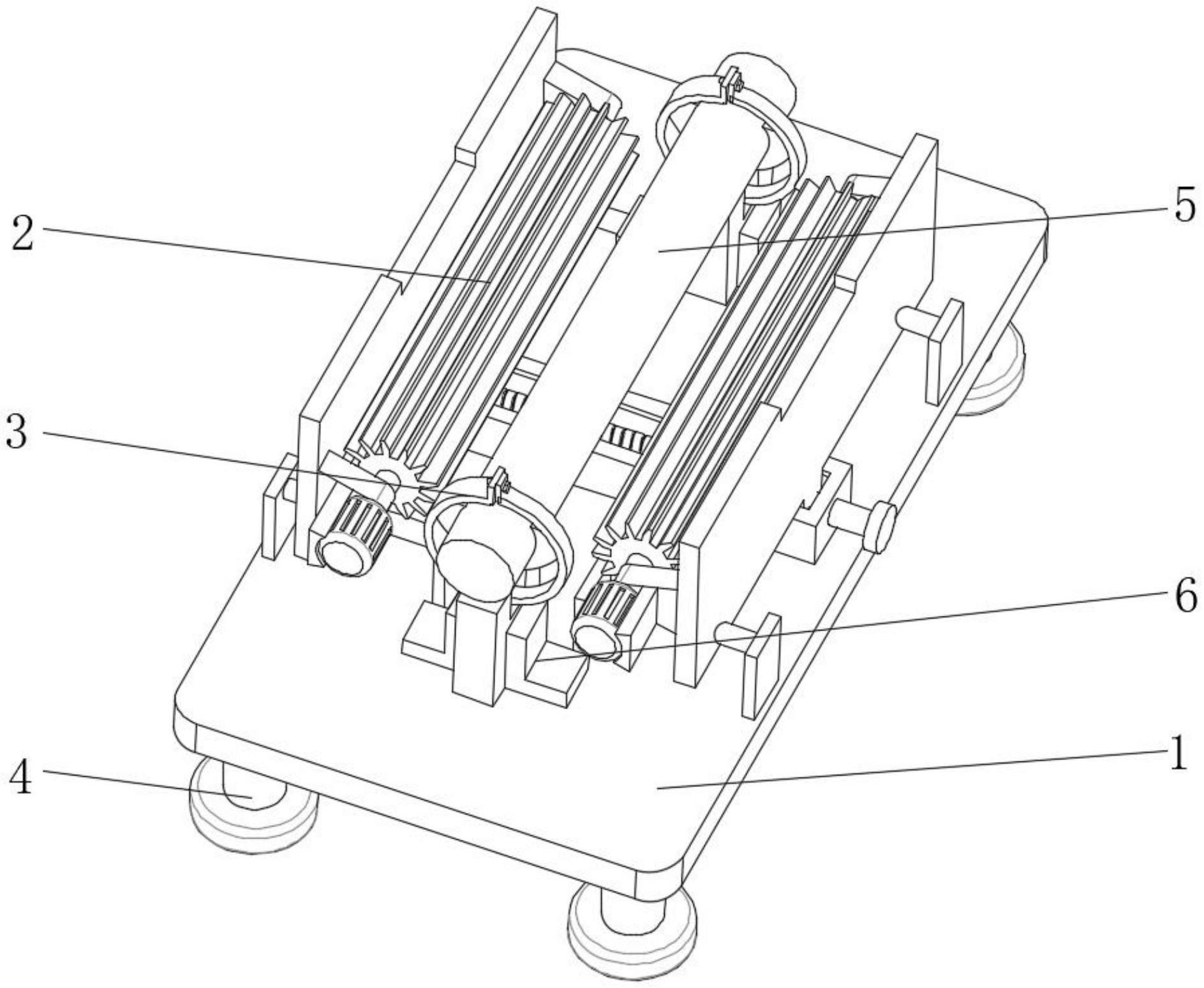

17.图1为本实用新型结构整体示意图；
18.图2为本实用新型除锈机构示意图；
19.图3为本实用新型转动组件示意图；
20.图4为本实用新型移动组件示意图；
21.图5为本实用新型固定机构示意图。
22.图中：1、安装板；2、除锈机构；21、转动组件；211、支撑板；212、支撑架；213、钢丝毛刷辊；214、固定板；215、电机；216、固定架；22、移动组件；221、安装壳；222、螺纹杆；223、转动环；3、固定机构；31、第一固定环；32、定位杆；33、第二固定环；34、弹性支撑件；4、支撑腿；5、钢管本体；6、放置架。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.本实用新型提供一种技术方案：
25.实施例一：
26.结合图1至图2-4，一种建筑服务用钢管除锈装置,包括安装板1，安装板1底部四角
均固定连接有支撑腿4，安装板1顶部两侧均固定连接有放置架6，放置架6顶部设置有固定机构3，固定机构3顶部设置有钢管本体5，钢管本体5两侧设置有除锈机构2。
27.除锈机构2包括转动组件21和移动组件22，移动组件22设置于安装板1顶部，转动组件21设置于移动组件22顶部。
28.进一步的，转动组件21包括固定架216，固定架216固定连接于安装板1顶部，固定架216表面滑动连接有支撑板211，支撑板211靠近钢管本体5的一侧固定连接有支撑架212，通过设置的固定架216，能够避免支撑板211在移动的过程中出现倾斜的现象。
29.进一步的，支撑架212内转动连接有转动轴，转动轴表面固定连接有钢丝毛刷辊213，转动轴前侧固定连接有电机215，电机215表面固定连接有固定板214，固定板214固定连接于支撑架212表面，通过设置的钢丝毛刷辊213，能够对钢管本体5实现除锈的目的。
30.进一步的，移动组件22包括安装壳221，安装壳221固定连接于安装板1顶部，安装壳221内转动连接有螺纹杆222，螺纹杆222表面设置有相反的螺纹，螺纹杆222的一侧固定连接有转动环223，支撑板211螺纹连接于螺纹杆222表面，通过设置的螺纹杆222，能够驱动支撑板211进行移动。
31.实施例二：
32.参阅图5，并在实施例一的基础上，进一步得到固定机构3包括定位杆32，定位杆32转动连接于放置架6内，定位杆32表面均转动连接有第一固定环31和第二固定环33，第一固定环31和第二固定环33顶部螺纹连接有螺栓，通过设置的螺栓，能够对第一固定环31和第二固定环33的紧固度进行调节。
33.进一步的，第一固定环31和第二固定环33之间固定连接有弹性支撑件34，钢管本体5设置于弹性支撑件34顶部，通过设置的弹性支撑件34，对钢管本体5起到支撑的目的。
34.在实际操作过程中，当此装置使用时,首先通过将钢管本体5插接到第一固定环31和第二固定环33之间，并通过转动螺栓，能够达到第一固定环31和第二固定环33对钢管本体5固定的目的，能够防止在对钢管本体5进行除锈的过程中，钢管本体5出现偏移的现象，而影响对钢管本体5的正常除锈；
35.将钢管本体5固定完毕后，再根据钢管本体5表面生锈的厚度，转动转动环223，转动环223驱动螺纹杆222转动的同时，驱动两个支撑板211向相互靠近的方向移动，此时两个钢丝毛刷辊213向相互靠近的方向移动，接着通过启动电机215，电机215驱动转动轴转动的同时，驱动钢丝毛刷辊213同步转动，此时钢丝毛刷辊213在钢管本体5的表面进行转动，进而实现除锈的目的。
36.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个......”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
