1.本实用新型涉及娃娃机领域，具体是一种娃娃机爪子。


背景技术：

2.娃娃机属于礼品贩卖机，是大型游戏机里面较简单的一种，其上有一个可控制抓取物品的机器手臂，使用者要凭自己的技术操控手臂，以取得自己想要的物品，因最早大多放置毛绒玩具之类的布偶填充玩具，故有之“夹娃娃”、“夹公仔”之称。
3.目前娃娃机的机爪普遍使用电磁线圈结构，因为电流在通过电磁铁时会产生阻力，阻力会使电能转化为热能，导致电磁铁发热。此外，电磁铁的发热还与线圈的电阻，电流密度等因素有关系。如果电流过大或者电磁铁设计不合理，也可能导致过度发热。另外本产品的性质决定本产品的使用频率会比较高。在长时间使用后，其本身产生的热量不能及时排出，导致其内部温度较高，容易损坏机爪内部电子元件，使其无法正常工作，进而影响娃娃机机爪的使用寿命。


技术实现要素：

4.为实现上述目的，本实用新型提供如下技术方案：一种娃娃机爪子，包括连接绳、连接结构和夹爪，所述连接绳底端固定连接有连接结构，连接结构底端固定有夹爪。
5.作为本实用新型进一步的方案：所述连接绳包括绳子、外盖和隔离片，绳子底端固定连接有外盖，外盖底端固定连接有隔离片。
6.作为本实用新型进一步的方案：所述连接结构包括铜线包、镂空管、固定圈、连接片固定圈、内盖和磁吸棒，铜线包外壁套设有镂空管，镂空管外壁固定连接有固定圈，固定圈顶部与底部均固定连接有连接片固定圈，铜线包底端固定连接有内盖，内盖内壁固定连接有磁吸棒。
7.作为本实用新型进一步的方案：所述夹爪包括连接片、三角片、三角叉和爪角，所述连接片设有三组，三组连接片顶端利用螺丝固定在固定圈外壁，爪角设有三组，三组爪角一端通过螺丝固定在三角叉外壁，三角叉顶端固定连接有三角片，三组爪角顶端通过螺丝与对应的连接片底端转动连接。
8.与现有技术相比，本实用新型的有益效果是：
9.该一种娃娃机爪子，包括连接绳、连接结构和夹爪，所述连接绳底端固定连接有连接结构，连接结构底端固定有夹爪，该娃娃机爪子，通过设置有镂空管，当娃娃机的夹爪使用的时候，通过镂空管能够及时把夹爪内部电子元件产生的热量导出，然后再把热量排散到外界空气中，避免出现夹爪因高温而损坏的情况，该机构能够有效提高夹爪的散热效率，保障夹爪能够长时间正常工作，同时保障了夹爪的使用寿命。
附图说明

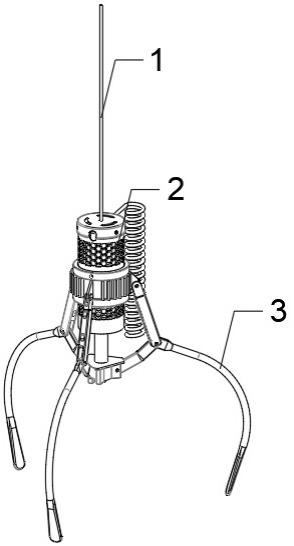

10.图1为本实用新型娃娃机爪子示意图；
11.图2为本实用新型娃娃机爪子的连接绳拆解图；
12.图3为本实用新型娃娃机爪子的连接结构拆解图；
13.图4为本实用新型娃娃机爪子的夹爪拆解图。
14.如图所示：1、连接绳；2、连接结构；3、夹爪；4、绳子；5、外盖；6、隔离片；7、铜线包；8、镂空管；9、固定圈；10、连接片固定圈；11、内盖；12、磁吸棒；13、连接片；14、三角片；15、三角叉；16、爪角。
实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
16.请参阅图1-4，本实用新型实施例中，一种娃娃机爪子，包括连接绳1、连接结构2和夹爪3，所述连接绳1底端固定连接有连接结构2，连接结构2底端固定有夹爪3，该娃娃机爪子，通过设置有镂空管8，当娃娃机的夹爪3使用的时候，通过镂空管8能够及时把夹爪3内部电子元件产生的热量导出，然后再把热量排散到外界空气中，避免出现夹爪3因高温而损坏的情况，该机构能够有效提高夹爪3的散热效率，保障夹爪3能够长时间正常工作，同时保障了夹爪3的使用寿命。
17.所述连接绳1包括绳子4、外盖5和隔离片6，绳子4底端固定连接有外盖5，外盖5底端固定连接有隔离片6，所述连接结构2包括铜线包7、镂空管8、固定圈9、连接片固定圈10、内盖11和磁吸棒12，铜线包7外壁套设有镂空管8，镂空管8外壁固定连接有固定圈9，固定圈9顶部与底部均固定连接有连接片固定圈10，铜线包7底端固定连接有内盖11，内盖11内壁固定连接有磁吸棒12，所述夹爪3包括连接片13、三角片14、三角叉15和爪角16，所述连接片13设有三组，三组连接片13顶端利用螺丝固定在固定圈9外壁，爪角16设有三组，三组爪角16一端通过螺丝固定在三角叉15外壁，三角叉15顶端固定连接有三角片14，三组爪角16顶端通过螺丝与对应的连接片13底端转动连接，在进行使用时，镂空管8外部开设的多组六边形散热孔很好的将运动过程中产生的热量向外逸散，相较于以往封闭式的结构具有更好的散热性能，保证了长时间使用夹爪3的散热性。


技术特征：
1.一种娃娃机爪子，包括连接绳（1）、连接结构（2）和夹爪（3），其特征在于：所述连接绳（1）底端固定连接有连接结构（2），连接结构（2）底端固定有夹爪（3），连接结构（2）包括铜线包（7）、镂空管（8）、固定圈（9）、连接片固定圈（10）、内盖（11）和磁吸棒（12），铜线包（7）外壁套设有镂空管（8），镂空管（8）外壁固定连接有固定圈（9），固定圈（9）顶部与底部均固定连接有连接片固定圈（10），铜线包（7）底端固定连接有内盖（11），内盖（11）内壁固定连接有磁吸棒（12）。2.根据权利要求1所述的一种娃娃机爪子，其特征在于：所述连接绳（1）包括绳子（4）、外盖（5）和隔离片（6），绳子（4）底端固定连接有外盖（5），外盖（5）底端固定连接有隔离片（6）。3.根据权利要求1所述的一种娃娃机爪子，其特征在于：所述夹爪（3）包括连接片（13）、三角片（14）、三角叉（15）和爪角（16），所述连接片（13）设有三组，三组连接片（13）顶端利用螺丝固定在固定圈（9）外壁，爪角（16）设有三组，三组爪角（16）一端通过螺丝固定在三角叉（15）外壁，三角叉（15）顶端固定连接有三角片（14），三组爪角（16）顶端通过螺丝与对应的连接片（13）底端转动连接。

技术总结
本实用新型公开了一种娃娃机爪子，涉及娃娃机领域，包括连接绳、连接结构和夹爪，连接绳包括绳子、外盖和隔离片，绳子底端固定连接有外盖，外盖底端固定连接有隔离片，连接结构包括铜线包、镂空管、固定圈、连接片固定圈、内盖和磁吸棒，铜线包外壁套设有镂空管，镂空管外壁固定连接有固定圈，该娃娃机爪子，通过设置有镂空管，当娃娃机的夹爪使用的时候，通过镂空管能够及时把夹爪内部电子元件产生的热量导出，然后再把热量排散到外界空气中，避免出现夹爪因高温而损坏的情况，该机构能够有效提高夹爪的散热效率，保障夹爪能够长时间正常工作，同时保障了夹爪的使用寿命。同时保障了夹爪的使用寿命。同时保障了夹爪的使用寿命。


技术研发人员：李晓明
受保护的技术使用者：广州不二电子科技有限公司
技术研发日：2023.04.19
技术公布日：2023/10/27
