1.本技术属于水上滑道技术领域,尤其涉及一种螺旋玻璃水滑道。
背景技术:2.目前,景区中进行水上漂流的娱乐项目丰富多彩,采用钢结构制成的水上滑道装置也备受消费者喜爱,但是该项目存在大量的安全隐患,极其容易发生碰撞的事件。
3.现有授权申请号为cn211189104u的实用新型公开了一种玻璃水滑道,包括立柱、螺旋滑道件和拉杆组件,螺旋滑道件包括多个首尾顺次连接的滑道单元,滑道单元包括玻璃底板、横板、栏杆组件以及弯制而成的弧形杆。采用上述技术方案,能较合理地减少地面占用,且施工更为简易,但是该装置在使用的过程中存在大量的安全隐患,游客在进行游玩的过程中容易发生碰撞的事件,同时该装置未能就游客之间安全距离进行限制,当发生安全事故的时候,该装置未能起到缓冲保护的作用,进而存在大量的安全隐患。
4.为此,我们提出来一种螺旋玻璃水滑道解决上述问题。
技术实现要素:5.本技术的目的是为了解决现有技术中,未能就游客之间安全距离进行限制,同时当发生安全事故的时候,未能对游客起到缓冲保护的作用的问题,而提出的一种螺旋玻璃水滑道。
6.为了实现上述目的,本实用新型采用了如下技术方案:
7.一种螺旋玻璃水滑道,包括支撑柱,所述支撑柱的外表面分别固定连接有两组第一活动架和两组连接柱,每组所述第一活动架的内部均活动铰接有三个插桩,两组所述连接柱相互远离的一端共同固定连接有滑道,所述滑道的内壁固定连接有红外线检测传感器,所述滑道的外侧设置有固定柱,所述固定柱的顶端固定连接有滑轨,所述滑轨的左侧面固定连接有伸缩板,所述滑轨的内底壁滑动连接有安全垫,所述安全垫的内底壁分别固定连接有座架,所述座架的上表面固定连接有两个保护囊,两个所述保护囊相互远离的一侧面共同固定连通有运输管,所述运输管的外表面固定连通有空气泵,所述安全垫的内壁固定连接有安全气囊,所述滑轨的正面固定连接有控制器。
8.优选的,所述滑轨的左侧面与滑道的外表面固定连接,所述空气泵的外表面固定连接有固定块,所述固定块的左侧面与座架的右侧面固定连接。
9.优选的,所述运输管的外表面固定连接有两个加固环,每个所述加固环的外表面均与两个保护囊相互远离的一侧面固定连接。
10.优选的,所述安全垫的内部设置有两个第二活动架,每个所述第二活动架的底面均与座架的上表面固定连接。
11.优选的,所述支撑柱的底端固定连接有底座,每个所述插桩的外表面均与底座的内部相卡接。
12.优选的,所述固定柱的下方设置有固定环,所述固定环的上表面与固定柱的底端
固定连接。
13.优选的,所述控制器的上表面和控制器的底面均固定连接有两个梯形块,每个所述梯形块的背面均与滑轨的正面固定连接。
14.优选的,所述安全垫的内部设置有坐垫,所述坐垫的底面与座架的上表面固定连接。
15.综上所述,本技术的技术效果和优点:
16.通过设置支撑柱、第一活动架、插桩、连接柱、滑道、红外线检测传感器、伸缩板、保护囊、空气泵、运输管和安全气囊的相互配合,有利于该装置实现对于游玩的游客进行安全的保护,避免在游玩的滑道过程中发生安全碰撞的事故,造成不可挽回的损失,利用红外线检测传感器、伸缩板和控制器的相互配合,有利于当前一个游客下滑到滑道之后,此时通过红外线检测传感器进行检测之后,通过控制器打开伸缩板进行下一位游客游玩,有利于实现两名游客存在安全距离,进而保证游客的健康安全,利用保护囊、空气泵、运输管和安全气囊的相互配合,当发生碰撞的时候,此时通过保护囊和安全气囊对于游客实行保护,避免给游客的身体造成伤害。
附图说明

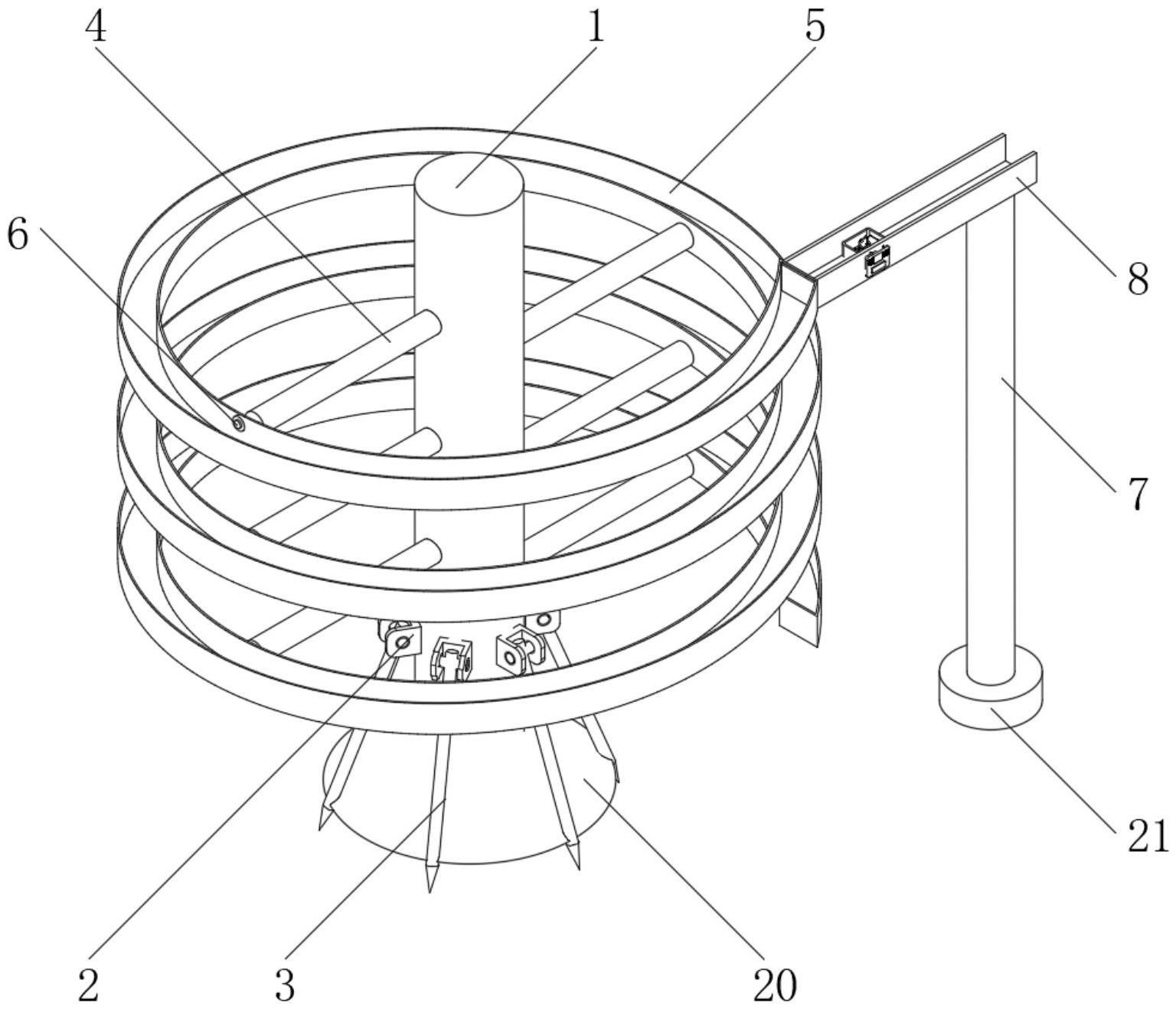

17.图1为本实用新型支撑柱立体的结构示意图;
18.图2为本实用新型连接柱立体的结构示意图;
19.图3为本实用新型伸缩板立体的结构示意图;
20.图4为本实用新型坐垫立体的结构示意图;
21.图5为本实用新型空气泵立体的结构示意图。
22.图中:1、支撑柱;2、第一活动架;3、插桩;4、连接柱;5、滑道;6、红外线检测传感器;7、固定柱;8、滑轨;9、伸缩板;10、安全垫;11、座架;12、保护囊;13、空气泵;14、运输管;15、安全气囊;16、控制器;17、固定块;18、加固环;19、第二活动架;20、底座;21、固定环;22、梯形块;23、坐垫。
具体实施方式
23.参照图1-4,包括支撑柱1,支撑柱1的外表面分别固定连接有两组第一活动架2和两组连接柱4,每组第一活动架2的内部均活动铰接有三个插桩3,两组连接柱4相互远离的一端共同固定连接有滑道5,滑道5的内壁固定连接有红外线检测传感器6,滑道5的外侧设置有固定柱7,固定柱7的下方设置有固定环21,固定环21的上表面与固定柱7的底端固定连接,通过固定环21,有利于实现对固定柱7进行加固,避免使用的过程中出现晃动的情况。
24.固定柱7的顶端固定连接有滑轨8,滑轨8的左侧面与滑道5的外表面固定连接,空气泵13的外表面固定连接有固定块17,固定块17的左侧面与座架11的右侧面固定连接,通过固定块17,有利于实现对空气泵13进行固定,避免在使用的过程中出现晃动的情况。
25.滑轨8的左侧面固定连接有伸缩板9,滑轨8的内底壁滑动连接有安全垫10,安全垫10的内部设置有两个第二活动架19,每个第二活动架19的底面均与座架11的上表面固定连接,利用第二活动架19,方便对使用者进行固定,避免在使用的过程中身体发生晃动,进而影响其使用的安全性。
26.安全垫10的内底壁分别固定连接有座架11,支撑柱1的底端固定连接有底座20,每个插桩3的外表面均与底座20的内部相卡接,利用底座20,有利于实现该装置进行固定,避免装置在使用的过程中出现晃动的情况,进一步影响其使用的稳定性。
27.座架11的上表面固定连接有两个保护囊12,安全垫10的内部设置有坐垫23,坐垫23的底面与座架11的上表面固定连接,利用坐垫23,有利于游客坐在安全垫10内更加舒服可靠,进一步增加游客的体验感。
28.两个保护囊12相互远离的一侧面共同固定连通有运输管14,运输管14的外表面固定连接有两个加固环18,每个加固环18的外表面均与两个保护囊12相互远离的一侧面固定连接,通过加固环18能够实现对运输管14进行固定,避免出现松动的情况,进而影响其使用的效果。
29.运输管14的外表面固定连通有空气泵13,安全垫10的内壁固定连接有安全气囊15,安全气囊15是一种被动安全性的保护系统,它与座椅安全带配合使用,可以为乘员提供有效的防撞保护,安全气囊15内的传感器接收撞击信号,传感器即产生动作并向电子控制开关发出信号,电子控制开关接收到信号后,与其原存储信号进行比较,如果达到气囊展开条件,则由驱动电路向气囊组件中的气体发生器送去起动信号,气体发生器接到信号后引燃气体发生剂,产生大量气体,经过滤并冷却后进入气囊,使气囊在极短的时间内突破衬垫迅速展开,进而保证游客的健康安全,滑轨8的正面固定连接有控制器16,控制器16的上表面和控制器16的底面均固定连接有两个梯形块22,每个梯形块22的背面均与滑轨8的正面固定连接,利用梯形块22有利于实现对控制器16进行加固,避免在使用的过程中出现松动的问题,进一步影响其使用的效果。
30.本实用新型的工作原理是;使用时,当使用该装置的时候,先将红外线检测传感器6、空气泵13和控制器16分别与电源相互接通,此时,当使用该装置的时候先通过支撑柱1、第一活动架2和的相互配合,将该装置进行固定,此时当游客使用该装置的时候,此时游客坐在内,此时通过第二活动架19将游客与进行固定好,同时通过空气泵13对保护囊12进行充气,进而实现对于游客进行保护,通过控制伸缩板9进行伸缩打开,此时安全垫10进行沿着滑道5进行下滑,进行实现游玩,此时当沿着下滑过程中,红外线检测传感器6进行检测,红外线识别到有人通过此位置的时候,此时指令传达到控制器16,此时控制器16接收到指令打开伸缩板9,此时下一位进行游玩的游客才能进行下滑,进而保证游客的安全距离,避免因为距离过短造成两游客相互碰撞的危险,同时通过保护囊12和安全气囊15的相互配合,当发生撞击的时候,保护囊12充满气体此时实现对于游客两侧面进行保护,同时安全气囊15受到撞击的时候,此时安全气囊15进行打开对于游客脸部和头部进行保护,避免游客身体受到伤害,进一步保证了游客的身体健康。
31.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
