1.本实用新型涉及体育健身装置技术领域，具体为一种背靠式体育健身装置。


背景技术：

2.健身是一种体育项目，适当健身可以增加耐力，提高协调，控制身体各部分的能力，从而使身体强健，而合适的健身装置往往会让健身更加方便。
3.比如公告号为cn205494812u的专利文件公开了一种背靠式体育健身装置，通过设置固定支架，固定支架的头部设有一座板，固定支架的尾部设有一可翻转的背板支架和一复位支架，带来了能轻松将背部提起，防止背部受伤，大大提高了使用者背部锻炼的效果。该背靠式体育健身装置结构简单，成本低廉，效果明显，实用性强。
4.但在其使用过程中，由于装置只能够将背部抬起且无法在特定的位置进行支撑，使得使用者只能够在固定的角度进行锻炼，使用存在一定的局限性，因此亟需一种背靠式体育健身装置来解决上述问题。


技术实现要素：

5.为了克服上述的技术问题，本实用新型的目的在于提供一种背靠式体育健身装置，以解决上述背景技术中提出的由于装置只能够将背部抬起且无法在特定的位置进行支撑，使得使用者只能够在固定的角度进行锻炼，使用存在一定的局限性的问题。
6.本实用新型为了实现上述目的具体采用以下技术方案：一种背靠式体育健身装置，包括底座，所述底座左端固定连接有连接块，且连接块左端固定连接有健身座，所述底座上设置有角度调节机构，所述角度调节机构包括靠板，所述连接块上通过转轴活动连接有靠板，且靠板右端固定连接有转轴块，所述底座内部通过轴承活动连接有第一螺纹杆，且第一螺纹杆外部通过螺纹连接有活动块，所述活动块插设在底座上，且转轴块和活动块活动连接。
7.优选的，所述角度调节机构还包括连接轴，所述底座上设置有连接轴，且连接轴两端分别通过转轴活动连接在转轴块和活动块上，所述底座顶端右侧固定连接有封闭箱，且封闭箱内部固定安装有电机，所述电机的输出轴上固定连接有第一锥齿轮，所述第一螺纹杆右端固定连接有第二锥齿轮，且第一锥齿轮和第二锥齿轮啮合。
8.优选的，所述靠板上胶粘有缓冲垫，且缓冲垫的材质为橡胶。
9.优选的，所述活动块前后两侧皆固定连接有限位块，且限位块延伸至底座内部，所述底座内部开设有与限位块相互配合的槽口。
10.优选的，所述底座上设置有高度调节机构，所述高度调节机构包括活动板，所述靠板内部插设有活动板，且活动板顶端前后两侧皆固定连接有两组支撑板，所述靠板内部开设有与活动板和支撑板相互配合的槽口，四组所述支撑板延伸至靠板外部，且支撑板顶端固定连接有靠枕，所述靠板内部通过轴承活动连接有第二螺纹杆，且第二螺纹杆一端延伸至靠板外部，所述第二螺纹杆通过螺纹连接在活动板上。
11.优选的，所述底座内部固定连接有两组限位柱，且活动板套设在限位柱外部。
12.优选的，所述靠枕一端为弧形设计，且靠枕与靠板相互配合。
13.优选的，所述第二螺纹杆顶端固定连接有把手，且把手上开设有防滑纹。
14.与现有技术相比，本实用新型的有益效果是：
15.1、该背靠式体育健身装置设置有转轴块、活动块和连接轴，当需要改变健身座和靠板之间的角度时，可以通过控制开关使得电机进行工作，从而带动第一锥齿轮进行旋转，使得第二锥齿轮进行旋转，使得活动块向右进行移动，带动连接轴的角度发生变化，使得转轴块向右进行移动，带动靠板进行顺时针旋转，还可以通过开关控制电机进行工作，使得第一锥齿轮反转，并带动活动块和转轴块向左进行移动，带动靠板进行逆时针旋转，从而改变健身座和靠板之间的角度，采用这种设计使得通过电机控制健身座和靠板之间的角度，使得使用者可以在不同的角度进行锻炼，且需要支撑时也可以通过电机控制靠板对背部进行支撑，装置使用较为便捷；
16.2、该背靠式体育健身装置设置有活动板、靠枕和第二螺纹杆，当需要改变靠枕的高度时，首先顺时针旋转第二螺纹杆，使得活动板向上进行移动，并带动支撑板向上移动，使得靠枕向上移动，还可以逆时针旋转第二螺纹杆，装置会进行反向操作，使得靠枕向下移动，从而改变靠枕的高度，采用这种设计使得通过第二螺纹杆改变靠枕的位置，方便不同身高的使用者将头部靠在靠枕上，利用靠枕对使用者头部进行防护，提高了装置的实用性。
附图说明

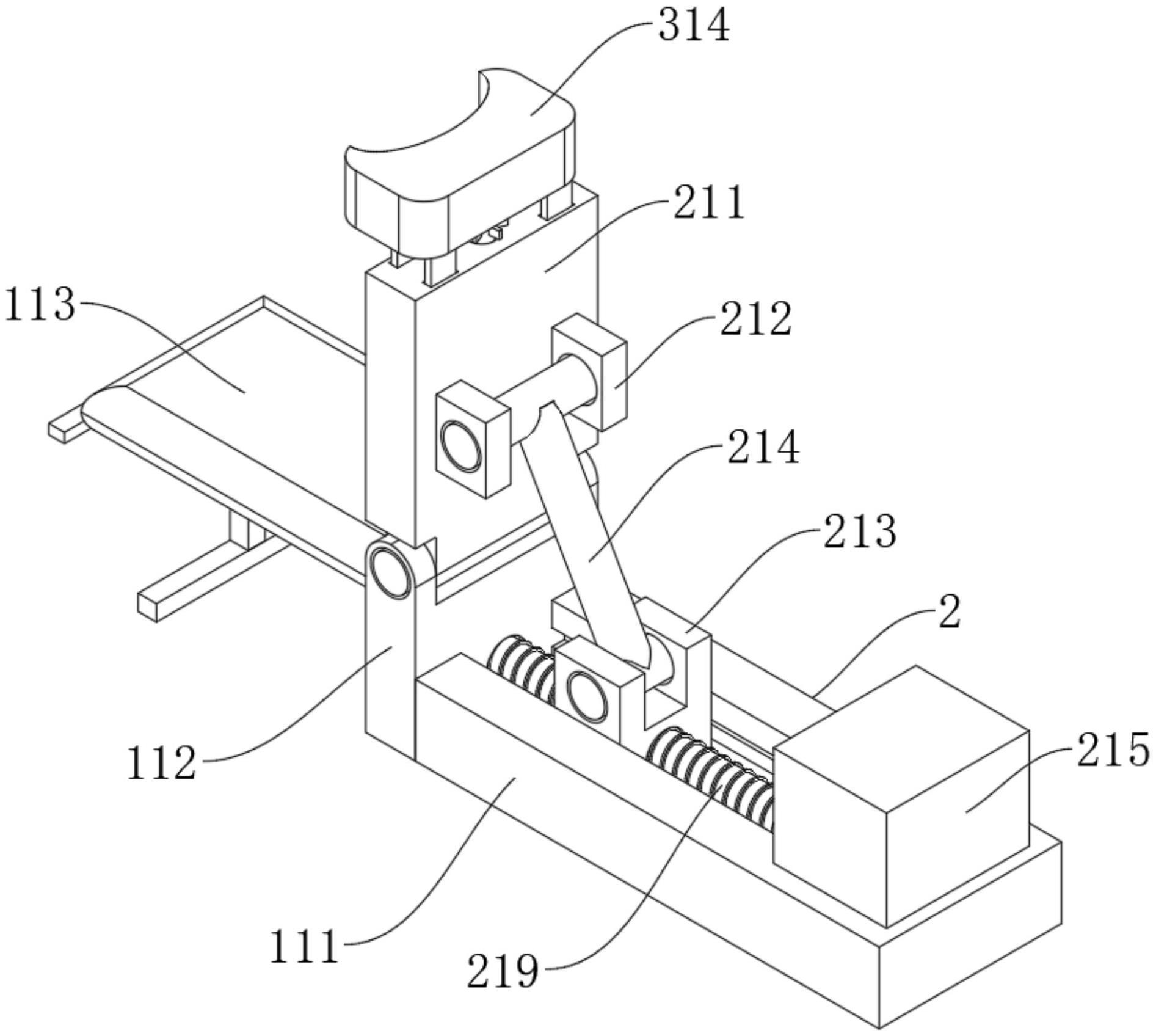

17.图1为本实用新型的右侧俯视立体结构示意图；
18.图2为本实用新型角度调节机构处的结构爆炸示意图；
19.图3为本实用新型高度调节机构处的剖视示意图；
20.图4为本实用新型高度调节机构处的结构爆炸示意图。
21.图中：111、底座；112、连接块；113、健身座；2、角度调节机构；211、靠板；212、转轴块；213、活动块；214、连接轴；215、封闭箱；216、电机；217、第一锥齿轮；218、第二锥齿轮；219、第一螺纹杆；220、限位块；3、高度调节机构；311、活动板；312、支撑板；313、限位柱；314、靠枕；315、第二螺纹杆；316、把手。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-4，本实用新型提供的一种实施例：一种背靠式体育健身装置，包括底座111，底座111左端固定连接有连接块112，且连接块112左端固定连接有健身座113，底座111上设置有角度调节机构2，角度调节机构2包括靠板211，连接块112上通过转轴活动连接有靠板211，且靠板211右端固定连接有转轴块212，底座111内部通过轴承活动连接有第一螺纹杆219，且第一螺纹杆219外部通过螺纹连接有活动块213，活动块213插设在底座111上，且转轴块212和活动块213活动连接，采用这种设计使得通过改变靠板211的角度，使得
使用者可以在多个角度进行健身。
24.进一步的，角度调节机构2还包括连接轴214，底座111上设置有连接轴214，且连接轴214两端分别通过转轴活动连接在转轴块212和活动块213上，底座111顶端右侧固定连接有封闭箱215，且封闭箱215内部固定安装有电机216，电机216的输出轴上固定连接有第一锥齿轮217，第一螺纹杆219右端固定连接有第二锥齿轮218，且第一锥齿轮217和第二锥齿轮218啮合，采用这种设计使得通过电机216对连接轴214的角度进行控制，从而改变靠板211的角度，使得靠板211的角度调节更加方便。
25.进一步的，靠板211上胶粘有缓冲垫，且缓冲垫的材质为橡胶，采用这种设计使得通过缓冲垫对使用者背部进行防护，使得使用者在健身时更加安全。
26.进一步的，活动块213前后两侧皆固定连接有限位块220，且限位块220延伸至底座111内部，底座111内部开设有与限位块220相互配合的槽口，采用这种设计使得通过限位块220对活动块213进行限位，防止活动块213从底座111内部滑出。
27.进一步的，底座111上设置有高度调节机构3，高度调节机构3包括活动板311，靠板211内部插设有活动板311，且活动板311顶端前后两侧皆固定连接有两组支撑板312，靠板211内部开设有与活动板311和支撑板312相互配合的槽口，四组支撑板312延伸至靠板211外部，且支撑板312顶端固定连接有靠枕314，靠板211内部通过轴承活动连接有第二螺纹杆315，且第二螺纹杆315一端延伸至靠板211外部，第二螺纹杆315通过螺纹连接在活动板311上，采用这种设计使得通过第二螺纹杆315改变靠枕314的位置，便于不同身高的使用者进行使用。
28.进一步的，底座111内部固定连接有两组限位柱313，且活动板311套设在限位柱313外部，采用这种设计使得通过限位柱313对活动板311进行限位，使得活动板311在移动过程中更加稳定。
29.进一步的，靠枕314一端为弧形设计，且靠枕314与靠板211相互配合，采用这种设计使得通过靠枕314对使用者头部进行防护，使得使用者健身时更加舒适。
30.进一步的，第二螺纹杆315顶端固定连接有把手316，且把手316上开设有防滑纹，采用这种设计使得通过把手316对第二螺纹杆315的进行控制，使得第二螺纹杆315的控制更加方便，提高了装置的便捷性。
31.工作原理：当需要改变健身座113和靠板211之间的角度时，可以通过控制开关使得电机216进行工作，从而带动第一锥齿轮217进行旋转，使得第二锥齿轮218进行旋转，由于活动块213被底座111限位，使得活动块213无法进行旋转，并向右进行移动，带动连接轴214的角度发生变化，使得转轴块212向右进行移动，带动靠板211进行顺时针旋转，还可以通过开关控制电机216进行工作，使得第一锥齿轮217反转，并带动活动块213和转轴块212向左进行移动，带动靠板211进行逆时针旋转，最后使用开关控制电机216停止工作，由于活动块213和第一螺纹杆219之间存在自锁性，会使得靠板211停止旋转并保持稳定，从而改变健身座113和靠板211之间的角度。
32.当需要改变靠枕314的高度时，首先顺时针旋转第二螺纹杆315，由于活动板311被靠板211限位，使得活动板311无法进行旋转，并向上进行移动，并带动支撑板312向上移动，使得靠枕314向上移动，还可以逆时针旋转第二螺纹杆315，装置会进行反向操作，使得靠枕314向下移动，从而改变靠枕314的高度。
33.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
