1.本实用新型涉及传输箱领域，具体为一种智能消防预警的传输箱。


背景技术：

2.传输箱是用于信号传送中转的箱体，箱体内安装有集尘的电子设备，从而能够将传送的信号进行分配管理，从而进行不同通道的传输。
3.现有的传输箱在实际使用的过程中，由于其内部存在较多的电子元件，从而存在发生火灾的情况，现有的传输箱不具备防火预警以及自动防火的功能，从而在发生火灾时需要人工救火，造成的损失较大。因此，我们提出一种智能消防预警的传输箱。


技术实现要素：

4.本实用新型的目的在于提供一种智能消防预警的传输箱，解决了背景技术中所提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种智能消防预警的传输箱，包括箱体，所述箱体顶部安装有灭火机构，所述灭火机构包括压力罐，所述压力罐的尾端出料口贯穿箱体且连通有电磁阀，所述电磁阀的尾端固定连通有旋转接头，所述旋转接头的尾端固定连通有喷头，所述所述箱体的内壁固定有烟雾传感器，所述箱体的外壁固定有控制器和报警器。
6.通过采用上述技术方案，在出现火灾时，打开电磁阀，从而压力罐内的灭火剂顺着电磁阀进入旋转接头，从而进入喷头进行喷洒，进而实现对箱体灭火。
7.作为本实用新型的一种优选实施方式，所述旋转接头的外壁固定套装有第一齿轮，所述第一齿轮的外壁啮合有第二齿轮，所述第二齿轮固定于电机的传动轴外端，所述电机固定于箱体的内腔顶部，所述控制器的信号输出端和电机的信号输入端连接。
8.通过采用上述技术方案，在利用喷头喷洒灭火剂进行灭火时，启动电机带动第二齿轮进行转动，从而驱动第一齿轮进行转动，进而能够使得喷头进行转动喷洒灭火剂，提升了灭火效果，保证灭火的彻底性。
9.作为本实用新型的一种优选实施方式，所述烟雾传感器的信号输出端和控制器的信号输入端连接，所述控制器的信号输出端分别与报警器和电磁阀的信号输入端连接。
10.通过采用上述技术方案，在发生火灾前，产生较大的烟雾，烟雾传感器反馈给控制器的信号大于阈值时，控制器会启动报警器进行报警，同时启动电磁阀以及电机使得喷洒灭火剂进行灭火，实现了自动防火灭火。
11.作为本实用新型的一种优选实施方式，所述箱体的表面两侧均铰接有箱门。
12.通过采用上述技术方案，箱门的设置，使得方便打开对箱体内电子元件进行维护。
13.作为本实用新型的一种优选实施方式，所述喷头相较于箱体内腔顶部居中设置。
14.通过采用上述技术方案，居中设置，保证喷洒灭火剂的均匀性，进而保证灭火效果。
15.与现有技术相比，本实用新型的有益效果如下：
16.本申请技术方案的智能消防预警的传输箱，通过烟雾传感器能够监测箱体内是否发生火灾，当出现火灾时能够自动打开电磁阀使得压力罐内的灭火剂自动喷出，从而能够实现自动防火灭火，避免火势蔓延造成较大的损失；
17.通过电机能够带动第二齿轮转动，从而驱动第一齿轮转动，使得喷头转动喷洒灭火剂，从而能够提升灭火效果，保证灭火的彻底性。
附图说明
18.通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

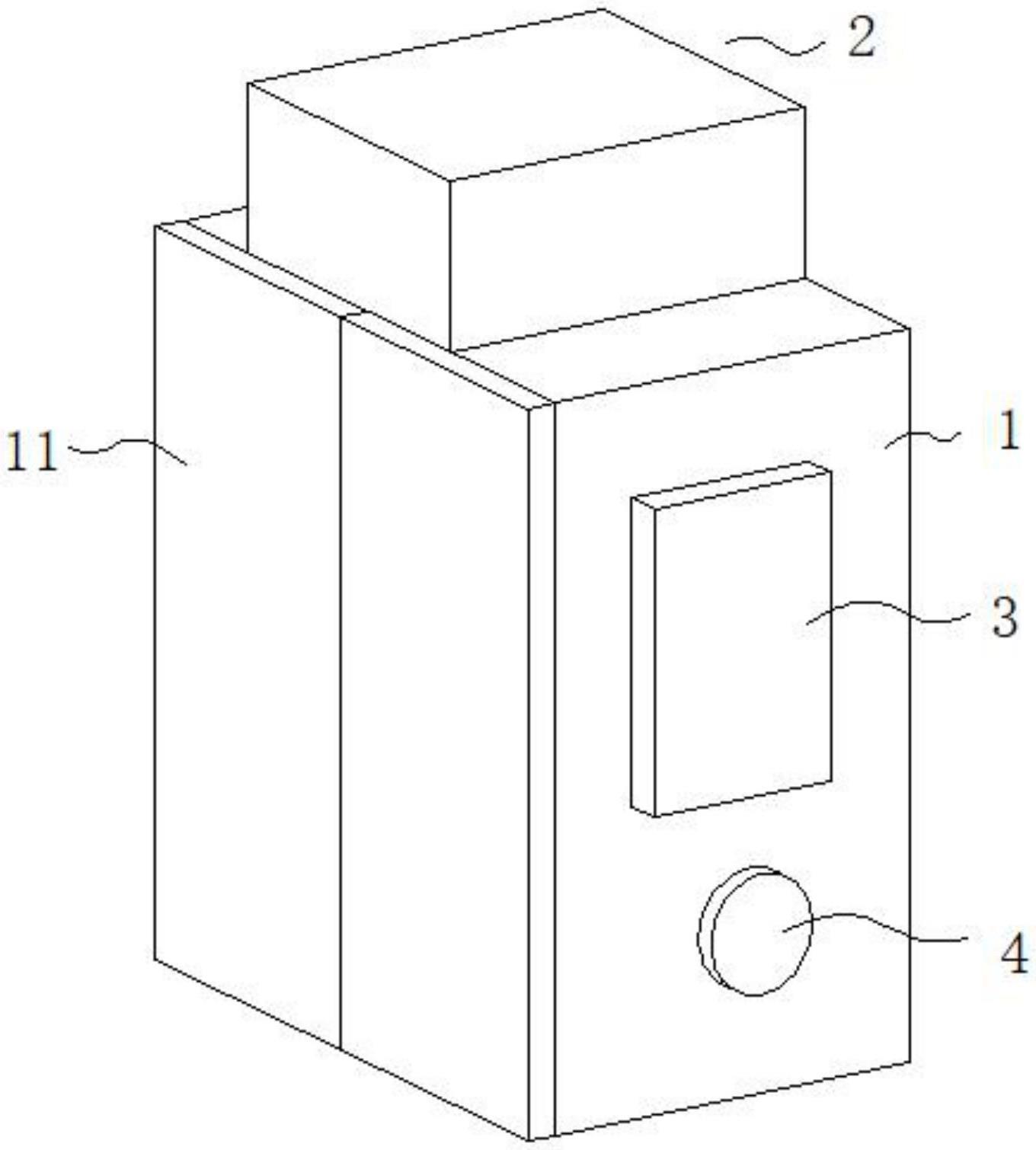

19.图1为本实用新型智能消防预警的传输箱的整体结构示意图；
20.图2为本实用新型智能消防预警的传输箱的箱体内腔结构示意图；
21.图3为本实用新型智能消防预警的传输箱的运行图。
22.图中：
23.1、箱体；11、箱门；
24.2、灭火机构；21、压力罐；22、电磁阀；23、旋转接头；24、第一齿轮；25、喷头；26、第二齿轮；27、电机；
25.3、控制器；
26.4、报警器；
27.5、烟雾传感器。
具体实施方式
28.请参阅图1-3，本实用新型提供一种技术方案：一种智能消防预警的传输箱，包括箱体1，箱体1顶部安装有灭火机构2，灭火机构2能够在发生火灾时自动进行灭火，从而保证灭火的及时性，进而避免火势蔓延造成较大的经济损失；
29.进一步的，箱体1的表面两侧均铰接有箱门11，箱门11的设置，使得方便打开对箱体1内电子元件进行维护；
30.如图1和2所示；灭火机构2包括压力罐21，压力罐21的尾端出料口贯穿箱体1且连通有电磁阀22，电磁阀22的尾端固定连通有旋转接头23，旋转接头23的尾端固定连通有喷头25；
31.在出现火灾时，打开电磁阀22，从而压力罐21内的灭火剂顺着电磁阀22进入旋转接头23，从而进入喷头25进行喷洒，进而实现对箱体1灭火；
32.进一步的，旋转接头23的外壁固定套装有第一齿轮24，第一齿轮24的外壁啮合有第二齿轮26，第二齿轮26固定于电机27的传动轴外端，电机27固定于箱体1的内腔顶部；
33.在利用喷头25喷洒灭火剂进行灭火时，启动电机27带动第二齿轮26进行转动，从而驱动第一齿轮24进行转动，进而能够使得喷头25进行转动喷洒灭火剂，提升了灭火效果，保证灭火的彻底性；
34.如图1和2、3所示；箱体1的内壁固定有烟雾传感器5，箱体1的外壁固定有控制器3和报警器4，烟雾传感器5会对箱体1内进行监测，在发生火灾前，产生较大的烟雾，烟雾传感
器5反馈给控制器3的信号大于阈值时，控制器3会启动报警器4进行报警，同时启动电磁阀22以及电机27使得喷洒灭火剂进行灭火，实现了自动防火灭火。
35.本申请一种智能消防预警的传输箱的实施原理为：烟雾传感器5会对箱体1内进行监测，在发生火灾前，产生较大的烟雾，烟雾传感器5反馈给控制器3的信号大于阈值时，控制器3会启动报警器4进行报警，同时启动电磁阀22以及电机27，压力罐21内的灭火剂顺着电磁阀22进入旋转接头23，从而进入喷头25进行喷洒，进而实现对箱体1灭火，同时电机27带动第二齿轮26进行转动，从而驱动第一齿轮24进行转动，进而能够使得喷头25进行转动喷洒灭火剂，提升了灭火效果，保证灭火的彻底性。
36.另外，本实用新型一种智能消防预警的传输箱包括的部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，在本装置空闲处，将上述中所有电器件，其指代动力元件、电器件以及适配的监控电脑和电源通过导线进行连接，具体连接手段，应参考下述工作原理中，各电器件之间先后工作顺序完成电性连接，其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程，不在对电气控制做说明。


技术特征：
1.一种智能消防预警的传输箱，包括箱体(1)，其特征在于：所述箱体(1)顶部安装有灭火机构(2)；所述灭火机构(2)包括压力罐(21)，所述压力罐(21)的尾端出料口贯穿箱体(1)且连通有电磁阀(22)，所述电磁阀(22)的尾端固定连通有旋转接头(23)，所述旋转接头(23)的尾端固定连通有喷头(25)；所述箱体(1)的内壁固定有烟雾传感器(5)，所述箱体(1)的外壁固定有控制器(3)和报警器(4)。2.根据权利要求1所述的一种智能消防预警的传输箱，其特征在于：所述旋转接头(23)的外壁固定套装有第一齿轮(24)，所述第一齿轮(24)的外壁啮合有第二齿轮(26)，所述第二齿轮(26)固定于电机(27)的传动轴外端，所述电机(27)固定于箱体(1)的内腔顶部，所述控制器(3)的信号输出端和电机(27)的信号输入端连接。3.根据权利要求1所述的一种智能消防预警的传输箱，其特征在于：所述烟雾传感器(5)的信号输出端和控制器(3)的信号输入端连接，所述控制器(3)的信号输出端分别与报警器(4)和电磁阀(22)的信号输入端连接。4.根据权利要求1所述的一种智能消防预警的传输箱，其特征在于：所述箱体(1)的表面两侧均铰接有箱门(11)。5.根据权利要求1所述的一种智能消防预警的传输箱，其特征在于：所述喷头(25)相较于箱体(1)内腔顶部居中设置。

技术总结
本实用新型涉及传输箱领域，具体为一种智能消防预警的传输箱，包括箱体，箱体顶部安装有灭火机构，灭火机构包括压力罐，压力罐的尾端出料口贯穿箱体且连通有电磁阀，电磁阀的尾端固定连通有旋转接头，旋转接头的尾端固定连通有喷头，箱体的内壁固定有烟雾传感器，箱体的外壁固定有控制器和报警器。本实用新型通过烟雾传感器能够监测箱体内是否发生火灾，当出现火灾时能够自动打开电磁阀使得压力罐内的灭火剂自动喷出，从而能够实现自动防火灭火，避免火势蔓延造成较大的损失。避免火势蔓延造成较大的损失。避免火势蔓延造成较大的损失。
