1.本实用新型涉及水电站拦污装置技术领域，具体为一种水电站坝前拦污排装置。


背景技术：

2.水电站在入水口处通常水流会携带大量的垃圾进入入口处，漂浮着垃圾的水流会对水电站的出入口造成堵塞，影响水电站的正常运行，所以水电站坝前通常会设置拦污排，用来拦阻漂浮的垃圾，例如中国专利公开了一种用于水电站进水口清渣的拦污装置以及拦污排(公告号cn215165384u)，该拦污排虽然能够对垃圾进行拦截清理，但是由于各个浮箱之间均通过绳子及拦污杆进行连接，在垃圾较多时，无法自由调节各个浮箱之间连接方式时，浮箱间的连接绳易受力断裂，从而使得拦污效果失效，在对垃圾进行集中拖拉时，不便将漂浮的垃圾集中。


技术实现要素：

3.针对现有技术的不足，本实用新型提供了一种水电站坝前拦污排装置，解决了无法自由调节各个浮箱之间的连接方式的问题。
4.为实现以上目的，本实用新型通过以下技术方案予以实现：一种水电站坝前拦污排装置，包括多个浮箱，多个所述浮箱的底端连接有拦污网，多个所述浮箱和拦污网的连接处连接有连接条，多个所述浮箱之间连接有调节连接件；
5.所述调节连接件包括第一连接头，所述第一连接头的一端连接有连接轴，所述连接轴的外表面连接有第二连接头，所述第一连接头的两侧面均连接有连接轨。
6.作为本实用新型进一步的技术方案，多个所述浮箱的一侧面均连接有连接杆，所述连接条的表面与多个连接杆的对应处均贯穿于拦污网的表面连接有固定螺栓，所述连接条的两端均开设有拉绳孔，所述拦污网的底端设置有重力块。
7.作为本实用新型进一步的技术方案，两个所述连接轨的内侧壁均连接有活动块，所述活动块的一端连接有限位头，所述限位头的一端呈梯形，所述活动块的上、下表面均连接有导向柱，所述连接轨的一侧面与活动块的滑动路径对应开设有滑槽，所述滑槽的内侧壁与两个导向柱的滑动路径均对应开设有导向槽。
8.作为本实用新型进一步的技术方案，所述活动块的外表面连接有调节块，所述活动块的外表面与调节块的滑动路径对应开设有活动槽，所述活动槽的内侧壁连接有连接弹簧，所述连接弹簧的一端连接于活动槽的内侧壁，所述连接弹簧的另一端连接于调节块的表面。
9.作为本实用新型进一步的技术方案，所述第一连接头和第二连接头的连接处均开设有槽口，所述第二连接头的表面与连接轴对应开设有通孔，相邻的所述浮箱均通过第一连接头、连接轴和第二连接头相连接。
10.作为本实用新型进一步的技术方案，所述调节块的一侧面连接有两个卡合块，所述调节块的端面与活动块的外表面对应开设有通槽，所述连接轨的一侧面与卡合块对应开
设有多个卡合槽，所述调节块通过连接弹簧与活动槽的内侧壁相连接。
11.作为本实用新型进一步的技术方案，所述滑槽的内径尺寸与活动块的滑动路径相适配，所述导向槽的内径尺寸与导向柱的滑动路径相适配，多个所述卡合槽的内径尺寸与卡合块的外径尺寸相适配。
12.有益效果
13.本实用新型提供了一种水电站坝前拦污排装置。与现有技术相比具备以下有益效果：
14.1、一种水电站坝前拦污排装置，通过两个连接轨内侧壁的活动块及调节块之间的配合，能够使得限位头顺着滑槽自由滑动，而两个限位头能够限制第二连接头顺着连接轴外表面的旋转角度，调节块和连接弹簧与卡合块及卡合槽之间的配合，能够对调节块进行固定，从而根据拦污排的需要安装的角度调整各个浮箱间的旋转角度，提高浮箱连接稳定性，清理垃圾时又能对垃圾进行集中拉拽清理。
15.2、一种水电站坝前拦污排装置，通过连接条和固定螺栓与连接杆及拦污网的配合，能够便于多个浮箱与拦污网间的拆装，方便对拦污网进行更换，提高拦污效果，而两侧的拉绳孔能够便于拦污排的固定，也方便通过拉绳带动拦污网对垃圾进行拖拽清理。
附图说明

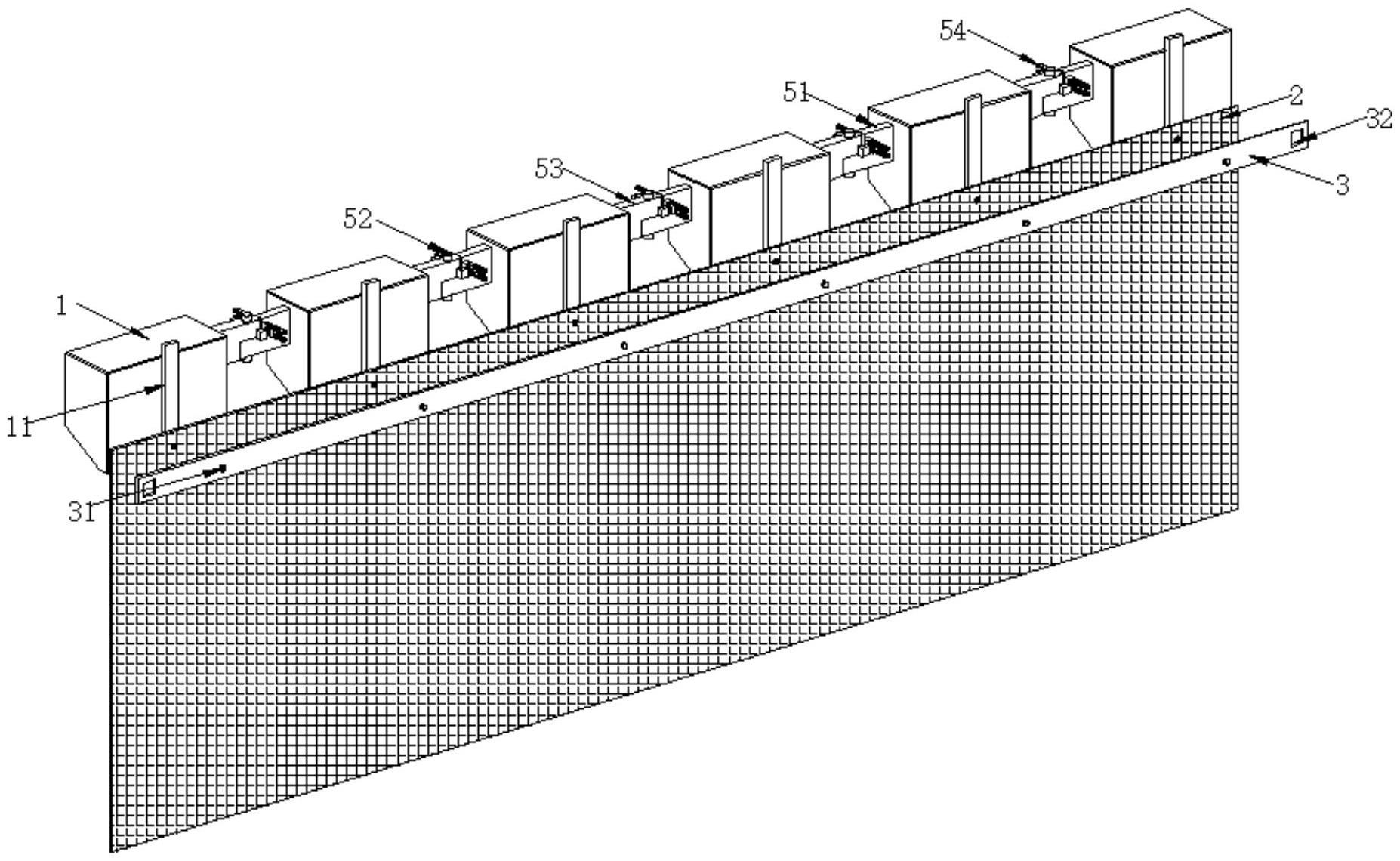

16.图1为一种水电站坝前拦污排装置的结构示意图；
17.图2为一种水电站坝前拦污排装置的正视图；
18.图3为一种水电站坝前拦污排装置的分解结构示意图；
19.图4为一种水电站坝前拦污排装置的调节连接件的分解结构示意图；
20.图5为一种水电站坝前拦污排装置的图4中的a的放大图。
21.图中：1、浮箱；11、连接杆；2、拦污网；3、连接条；31、固定螺栓；32、拉绳孔；5、调节连接件；51、第一连接头；52、连接轴；53、第二连接头；54、连接轨；55、活动块；56、限位头；57、调节块；58、导向柱；59、活动槽；501、连接弹簧；502、导向槽；503、滑槽；504、卡合块；505、卡合槽。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-4，本实用新型提供一种水电站坝前拦污排装置技术方案：一种水电站坝前拦污排装置，包括多个浮箱1，多个浮箱1的底端连接有拦污网2，多个浮箱1和拦污网2的连接处连接有连接条3，多个浮箱1之间连接有调节连接件5，调节连接件5包括第一连接头51，第一连接头51的一端连接有连接轴52，连接轴52的外表面连接有第二连接头53，第一连接头51的两侧面均连接有连接轨54。
24.如图1-3所示，多个浮箱1的一侧面均连接有连接杆11，连接条3的表面与多个连接杆11的对应处均贯穿于拦污网2的表面连接有固定螺栓31，连接条3的两端均开设有拉绳孔
32，拦污网2的底端设置有重力块，需要说明的是，连接杆11和连接条3通过固定螺栓31与拦污网2连接便于拆装，而连接条两端的拉绳孔32能够连接拉绳，便于固定和对垃圾的清理。
25.如图4-5所示，两个连接轨54的内侧壁均连接有活动块55，活动块55的一端连接有限位头56，限位头56的一端呈梯形，活动块55的上、下表面均连接有导向柱58，连接轨54的一侧面与活动块55的滑动路径对应开设有滑槽503，滑槽503的内侧壁与两个导向柱58的滑动路径均对应开设有导向槽502，活动块55的外表面连接有调节块57，活动块55的外表面与调节块57的滑动路径对应开设有活动槽59，活动槽59的内侧壁连接有连接弹簧501，连接弹簧501的一端连接于活动槽59的内侧壁，连接弹簧501的另一端连接于调节块57的表面，第一连接头51和第二连接头53的连接处均开设有槽口，第二连接头53的表面与连接轴52对应开设有通孔，相邻的浮箱1均通过第一连接头51、连接轴52和第二连接头53相连接，调节块57的一侧面连接有两个卡合块504，调节块57的端面与活动块55的外表面对应开设有通槽，连接轨54的一侧面与卡合块504对应开设有多个卡合槽505，调节块57通过连接弹簧501与活动槽59的内侧壁相连接，滑槽503的内径尺寸与活动块55的滑动路径相适配，导向槽502的内径尺寸与导向柱58的滑动路径相适配，多个卡合槽505的内径尺寸与卡合块504的外径尺寸相适配，需要说明的是，限位头56能够通过调节块57和卡合块504与卡合槽505及滑槽503的配合，调节两个限位头56与第二连接头53之间的间距，从而能够灵活调整第二连接头53顺着连接轴52外表面的转动角度，便于对拦污排的固定及对垃圾的清理。
26.本实用新型的工作原理：在使用时，需要固定拦污排时，根据拦污尺寸，将连接于活动块55外表面的调节块57顺着活动槽59滑动，挤压活动槽59内侧壁的连接弹簧501，使得连接于调节块57一侧面的两个卡合块504与连接轨54表面的卡合槽505分离，再将活动块55及限位头56顺着滑槽503及导向槽502的内侧壁滑动，使得两个限位头56的一端与第二连接头53之间处于适当位置后，松开调节块57，连接弹簧501带动调节块57复位，使得卡合块504与对应的卡合槽505卡合，再将连接于连接条3两端的拉绳固定于岸边，即可完成拦污排的安装；
27.需要清理垃圾时，将调节块57顺着活动槽59滑动，卡合块504与卡合槽505分离，再将调节块57顺着导向槽502和滑槽503滑动至连接轨54的最远端，使得第二连接头53能够顺着连接轴52的外表面完全自由旋转，然后，将两端岸边的拉绳相互拉近聚拢，即可将拦污网2内的垃圾集中拖拽清理。
