一种具有耐高温高酸碱的pph板材
技术领域
1.本实用新型涉及pph板材技术领域,具体涉及一种具有耐高温高酸碱的pph板材。
背景技术:2.pph板材和pp板材原材料是一样的,pph板材是pp改性材料,它经过β改性具有细腻的结晶结构,使它即使在低温下也有的抗冲击强度,增加了静液压强度,增进了耐化学品性能,这种塑料板是通过挤出、压光、冷却、切割等工艺加工的,具有厚度均匀,光滑平整,绝缘性强等优势。
3.现有技术存在以下不足:现有的pph板材材质一般比较单一,通过均聚聚丙烯材料进行制作,均聚聚丙烯材料在使用时,容易出现抗冲击性能等较差、韧性差、尺寸稳定性差、易老化、长期耐热稳定性能差的现象,pph板材的机械性能和机械强度较低,同时传统的pph板材表面光滑度较高,在对pph板材进行吊装时,容易出现pph板材表面打滑,造成pph板材表面受力不均导致损坏。
4.因此,发明一种具有耐高温高酸碱的pph板材很有必要。
技术实现要素:5.为此,本实用新型提供一种具有耐高温高酸碱的pph板材,通过设置在pph板外壁固定连接金属铜层和peek层,能够有效提高pph板的韧性,降低pph板发生断裂的风险,同时能够方便配合夹持组件使用,能够对pph板表面进行夹持和吊装,提高了pph板使用的实用性和吊装稳定性,以解决背景技术中的问题。
6.为了实现上述目的,本实用新型提供如下技术方案:一种具有耐高温高酸碱的pph板材,包括pph板,所述pph板外壁固定连接金属铜层,所述金属铜层外壁固定连接peek层,所述peek层外壁固定安装夹持组件,所述夹持组件包括两个上下对称分布的夹持板,所述夹持组件用于对peek层外壁进行吸附夹持。
7.优选的,所述金属铜层均匀包覆在pph板外壁上,所述金属铜层顶部底部外壁均匀固定连接凸点,所述金属铜层表面电镀有电镀层。
8.优选的,所述peek层均匀包覆在金属铜层外壁上,所述peek层底部和顶部内壁均设置有薄层,所述薄层与凸点外壁配合连接。
9.优选的,两个所述夹持板上下对称分布,所述夹持板左右两端均固定安装耳挂,上下两个所述耳挂之间通过螺栓可拆卸连接。
10.优选的,顶部所述夹持板顶部外壁固定安装连接座,所述连接座内壁通过螺纹连接吊杆,所述吊杆用于对pph板材进行吊装。
11.优选的,所述夹持板外壁固定安装排气筒,所述排气筒外壁均匀固定安装歧管,所述歧管穿过夹持板延伸至夹持板内部,所述歧管端部固定安装吸盘。
12.优选的,所述排气筒内壁滑动连接推杆,所述推杆外壁均匀固定安装活塞,所述活塞外壁与排气筒内壁配合密封滑动连接,所述活塞位于歧管左侧,所述推杆端部固定连接
推板。
13.本实用新型的有益效果是:
14.1.通过在pph板的外壁固定连接金属铜层,从而大大提高了pph板表面的耐热性和散热性能,从而方便提高pph板的耐高温性和防腐性;
15.2.通过设置在pph板外壁固定连接金属铜层和peek层,能够有效提高pph板的韧性,降低pph板发生断裂的风险,同时能够方便配合夹持组件使用,能够对pph板100表面进行夹持和吊装,提高了pph板使用的实用性和吊装稳定性。
附图说明

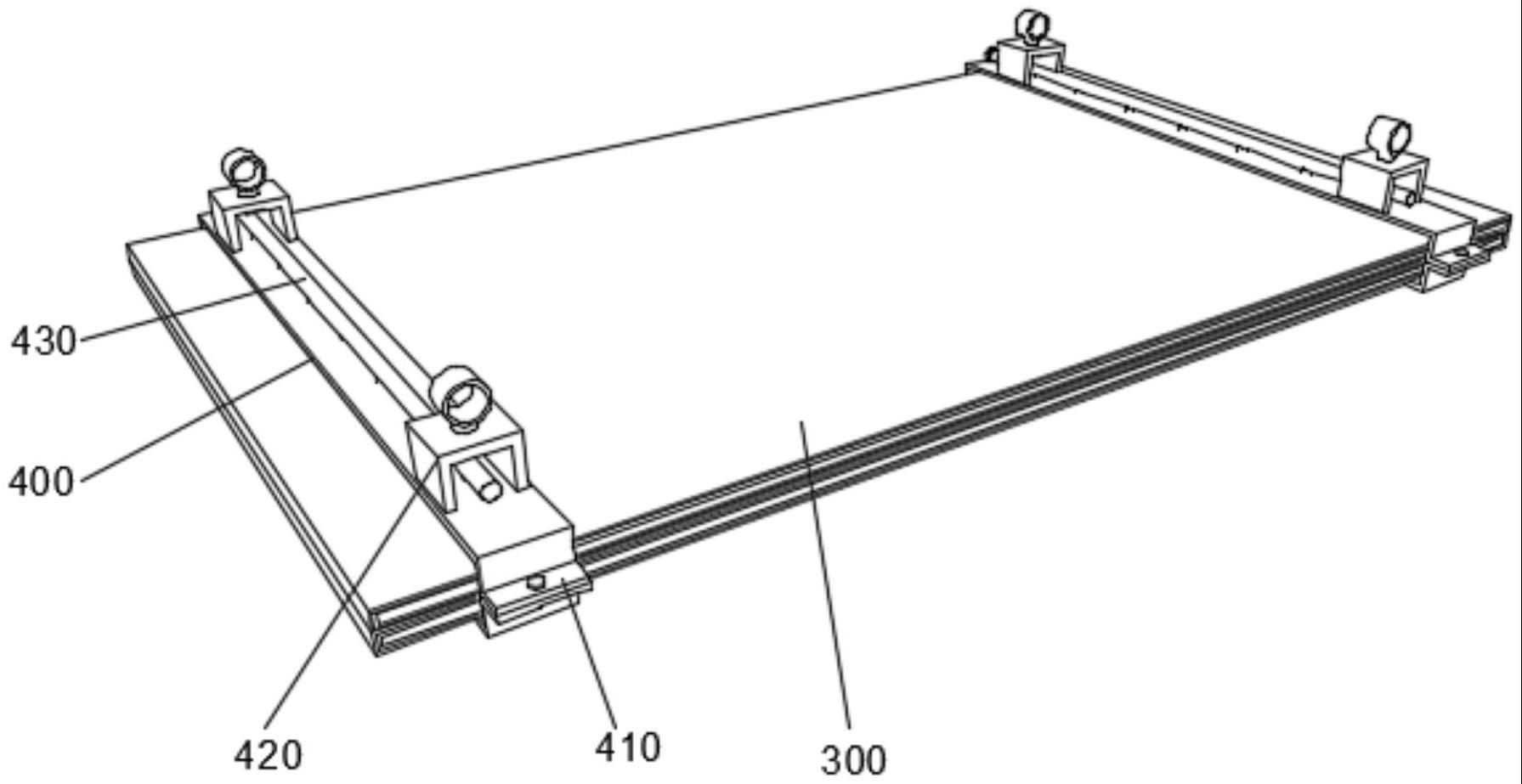

16.图1为本实用新型提供的夹持组件安装结构示意图;
17.图2为本实用新型提供的pph板材结构示意图;
18.图3为本实用新型提供的pph板材分解结构示意图;
19.图4为本实用新型提供的金属铜层结构示意图;
20.图5为本实用新型提供的加持组件分解结构示意图。
21.图中:pph板100、金属铜层200、凸点210、电镀层220、peek层300、薄层310、夹持板400、耳挂410、螺栓411、连接座420、吊杆421、排气筒430、歧管431、吸盘432、推杆440、活塞441、推板442。
具体实施方式
22.以下结合附图对本实用新型的优选实施例进行说明,应当理解,此处所描述的优选实施例仅用于说明和解释本实用新型,并不用于限定本实用新型。
23.参照附图1-5,本实用新型提供的一种具有耐高温高酸碱的pph板材,为了实现上述目的,本实用新型提供如下技术方案:一种具有耐高温高酸碱的pph板材,包括pph板100,pph板100外壁固定连接金属铜层200,通过设置pph板100用于在pph板材内部作为主材,pph板材质为均聚聚丙烯,均聚聚丙烯pp塑料由单一的丙烯单体聚合而成,分子链中不含乙烯单体,均聚聚丙烯p塑料具有强度较好的优点,缺点是抗冲击性能等较差、韧性差、尺寸稳定性差、易老化、长期耐热稳定性能差,通过设置金属铜层200用于对pph板外部进行包裹,从而方便能够通过金属铜层200能够提高pph板100表面的散热、耐高温性能,通过设置金属铜层200有利于提高pph板100表面的机械性能和抗压强度,从而方便提高pph板100的抗冲击性能,提高pph板100的韧性,金属铜层200外壁固定连接peek层300,peek层300外壁固定安装夹持组件,夹持组件包括两个上下对称分布的夹持板400,夹持组件用于对peek层300外壁进行吸附夹持,peek层300为聚醚醚酮是一种具有耐高温、耐酸碱腐蚀、易加工和高机械强度等优异性能的特种工程塑料,通过设置peek层300用于提高对金属铜层200表面进行隔绝空气的作用,从而降低金属铜层200与氧化的接触,提高了金属铜层200的抗氧化性和耐腐蚀性,通过设置peek层300方便提高pph板100表面的耐高温、耐酸碱腐蚀性能,同时能够提高机械强度,方便进行塑性加工,通过设置夹持组件用于便于对peek层300表面进行吸附和夹持的作用,从而避免因pph板100表面关于光滑影响对pph板100的夹持和吊装,提高了pph板100使用安装时的便利性,降低pph板100表面因与吊装结构之间发生打滑导致pph板100表面受力不均导致损坏,提高了pph板100使用时的结构稳定性,增大了pph板100的应用
范围。
24.金属铜层200均匀包覆在pph板100外壁上,金属铜层200顶部底部外壁均匀固定连接凸点210,金属铜层200表面电镀有电镀层220,peek层300均匀包覆在金属铜层200外壁上,peek层300底部和顶部内壁均设置有薄层310,薄层310与凸点210外壁配合连接,通过设置凸点210方便提高pph板100、金属铜层200和peek层300之间连接的紧密性,方便提高pph板100结构的稳定性,提高机械性能,通过设置电镀层220用于方便对金属铜层200表面进行密封,从而能够提高金属铜层200表面的耐腐蚀性,金属铜层200材质为金属镍。
25.两个夹持板400上下对称分布,通过设置两个夹持板400上下对称分布,从而方便通过两个夹持板400对peek层300的顶部和底部均匀夹持,从而方便对peek层300进行吊装能时,能够提高peek层300与夹持组件之间连接的紧密性,夹持板400左右两端均固定安装耳挂410,通过设置耳挂410用于配合安装螺栓411,从而方便通过对上下两个耳挂410之间通过螺栓411固定连接,使得两个夹持板400相互配合对peek层300的顶部和底部配合夹持,提高了对pph板100进行吊装的稳定性,上下两个耳挂410之间通过螺栓411可拆卸连接,
26.顶部夹持板400顶部外壁固定安装连接座420,通过设置连接座420用于方便通过螺纹可拆卸安装吊杆421,从而方便通过吊杆421对夹持组件顶部进行绑定吊装,从而方便提高对夹持组件进行吊装的稳定性,连接座420内壁通过螺纹连接吊杆421,吊杆421用于对pph板材进行吊装,夹持板400外壁固定安装排气筒430,通过设置排气筒430用于连接歧管431,通过设置若干个歧管431分别对应连接吸盘432,使得吸盘432能够对peek层300顶部进行接触,排气筒430外壁均匀固定安装歧管431,歧管431穿过夹持板400延伸至夹持板400内部,歧管431端部固定安装吸盘432,通过吸盘432对peek层300表面进行吸附,通过设置在需要通过吸盘432连接peek层300外壁上,排气筒430内壁滑动连接推杆440,推杆440外壁均匀固定安装活塞441,活塞441外壁与排气筒430内壁配合密封滑动连接,活塞441位于歧管431左侧,推杆440端部固定连接推板442,通过手持推板442向外拉拽推杆440,推杆440在移动过程中,能够带动活塞441在排气筒430内壁进行滑动,使得在推杆440、活塞441作用下,将吸盘432、歧管431内部的空气抽入到排气筒430中,使得吸盘432内部产生负压,随后对推杆440位置进行锁定,使得吸盘432在负压作用下,紧紧吸附在peek层300的表面,从而将pph板材固定连接在两夹持板400之间。
27.本实用新型的使用过程如下:本领域技术人员在使用时,通过在pph板100外壁固定连接金属铜层200,将金属铜层200包覆在pph板100四周,随后在金属铜层200顶部和底部均匀固定连接有凸点210,随后在金属铜层200的外壁电镀有电镀层220,随后在金属铜层200的顶部均匀包覆有peek层300,通过pph板100、金属铜层200和peek层300进行复合形成pph板材,在对pph板材进行吊装时,通过将上下两个夹持板400配合对pph板材的顶部和底部进行配合卡接,随后通过手持推板442向外拉动推杆440、活塞441,通过推杆440、活塞441作用将歧管431、吸盘432中空气抽入到排气筒430中,使得歧管431、吸盘432中形成负压,从而使得吸盘432吸附在peek层300顶部和底部进行吸附夹持,将吊杆421螺纹连接在连接座420顶部,随后通过吊装结构(图中未标注),对吊杆421进行吊装,在吊装结束后,通过推动推杆440、活塞441对歧管431、吸盘432内部进行送气,从而方便使得歧管431、吸盘432中内部恢复常压,从而使得吸盘432与pph板表面进行分离。
