1.本实用新型属于复合弓技术领域，具体涉及一种短轴距复合弓。


背景技术：

2.现代复合弓利用具备杠杆原理的滑轮组来达到设定拉力、拉距的要求，在弓把上安装弓片，并预先使其弯曲达到预设定挠度应力；在弓片上安装具备杠杆原理的滑轮组，其轮组几何曲率根据拉力曲线、拉伸距离来设计，利用滑轮减少开弓力量，且偏心轮的使用使维持开弓状态所需的力量更少；在轮组上安装蠕变率低的高分子材料弓弦，弓弦长度和直径与拉距、回弹速度匹配；在弓弦上安装d环绳或磁力座，用于定位被发射物体的空间位置。
3.复合弓两个滑轮中心之间的距离，就是这个弓的轴距，轴距反映了一个弓的大小，不同的复合弓有不同的轴距。随着制弓技术的不断进步，弓的尺寸越来越多，现在大多数的复合弓的尺寸基本上在30-48英寸之间。当复合弓的轴距较大时，外出携带和在树上狩猎时非常不方便，目前已有部分厂家生产了轴距较小的复合弓，但是轴距在28英寸左右，依然无法满足射箭者对更小轴距尺寸的复合弓的使用要求，并且短轴距复合弓相较于长轴距复合弓在精度上稍差一些，因此使用短轴距复合弓在射箭时，需要将注意力更多的用在瞄准上，所以在拉弓后期需要用尽量少的力量维持开弓状态，方便瞄准，提高射箭精度。


技术实现要素：

4.本实用新型的目的在于提供一种省力比大的短轴距复合弓，以解决上述背景技术中提出的问题。
5.为达到上述技术目的，本实用新型的技术方案：
6.一种短轴距复合弓，包括主轮、副轮、弓弦、弓片组、弓片座和弓把，所述弓把的两端分别连接所述弓片座，两所述弓片座分别连接所述弓片组，所述弓片组远离所述弓片座的一端通过主轴转动设有所述主轮和副轮，所述主轮、副轮、弓片组和弓片座均对称设有两组，所述主轮为偏心凸轮，所述主轮上设有偏心孔，所述偏心孔内穿设主轴，所述主轮、副轮和主轴组成轮组，所述主轴上设有轴架，所述轴架包括环形架和月形架，所述环形架与所述月形架的端面固定连接，所述月形架的内边侧设有缺口，所述缺口与所述主轴转动配合，所述主轴的一侧周面凸出缺口，所述主轴上套设两轴承，一所述轴承置于所述环形架中，所述轴承的外壁贴紧所述环形架的内壁，另一所述轴承置于主轮的偏心孔中，且所述轴承的外壁分贴紧所述偏心孔的内壁，所述月形架的外边侧连接所述副轮，轮组转动时所述轴架与所述副轮的相对位置不变，所述主轴连接所述弓片组，两所述主轴之间距离设为23英寸；
7.所述副轮为耳形，所述主轮与所述副轮通过螺栓连接，所述主轮和所述副轮的边缘均设有弦槽；
8.所述弓弦包括主弦和两副弦，所述主弦的上端绕过上方的主轮的弦槽与上方的主轮连接，所述主弦的下端绕过下方主轮的弦槽与下方的主轮连接，一所述副弦的上端绕过上方副轮的弦槽连接上方的主轮，所述副弦的下端设为y形，y形的两端头分别连接下方的
所述主轴的两端，另一所述副弦的下端绕过下方的副轮的弦槽连接下方的主轮，上端的y形两端头分别连接连接上方的所述主轴的两端。
9.作为一种改进，所述主轮上位于所述偏心孔的一侧设有多个主拉距孔，多个所述主拉距孔以所述主轴的轴心为圆心呈圆弧形分布，所述主轮上位于所述主拉距孔与所述主轴之间设有主固定孔，所述主固定孔包括两个条形孔和一个圆形孔；
10.所述副轮上设有若干圆形的副拉距孔，所述副拉距孔与所述主轴的距离和所述主拉距孔与所述主轴的距离相同，并通过螺栓固定连接，所述副轮上设有副固定孔，所述副固定孔包括一个条形孔和两个圆形孔，所述副固定孔与所述主固定孔的位置相对应，并通过螺栓固定连接。
11.作为进一步地改进，所述主轮上朝向所述副轮的一侧设有第一弦柱和绕线块，所述主轮的另一侧设有第二弦柱，所述主轮的弦槽连接凹槽，所述第二弦柱设于所述凹槽内；
12.所述副轮上远离弓弦中部的一端设有限位柱，所述限位柱与所述副弦相配合。
13.作为进一步地改进，所述弓片组上下对称设有两组，一组所述弓片组包括两根单片，两所述单片并列设置，所述单片呈曲线形，所述单片一端连接所述主轴，另一端连接所述弓片座。
14.作为进一步地改进，所述弓片座上下对称设有两个，所述弓片座一端设有两并列的安装槽，所述安装槽固定连接两所述单片，所述弓片座另一端设有两并列的插块，两所述插块内均设有通孔，所述通孔穿设连接杆，所述弓片座一端通过所述连接杆连接所述弓把，所述弓片座另一端通过螺栓连接所述弓把。
15.作为进一步地改进，所述主轮上设有若干不规则形状的镂空孔，所述弓把上设有若干不规则形状的减重孔。
16.由于采用上述技术方案，本实用新型的有益效果：
17.本实用新型提供的短轴距复合弓，两主轴之间的距离设为23英寸，轴距相较于其他现有复合弓轴距更小，因此复合弓的整体较小，便于外出携带，适合车猎或在树上蹲猎使用；通过在主轴一侧设置轴架，使得拉开弓后副弦切入副轮的弦槽后再绕过月形架并紧贴主轴，从而极大地缩短副弦的力臂，因此使复合弓的省力比的更大，使拉弓后期维持开弓状态所需要的力量较小，便于将更多注意力用于弓箭瞄准，提高射箭准确度；弓片组设置的弯曲弧度较大，在射箭的过程中轮组会受弓片的弹力轻微向前运动，可以抵消复合弓的振动，进而减少振动对弓箭准确度的影响；主轮和副轮之间采用三个连接点进行固定，增加连接稳定性，主固定孔和副固定孔采用条形孔和圆形孔相配合的方式，一个条形孔可对应多个不同的拉距使用，增加连接点的适配度。
附图说明

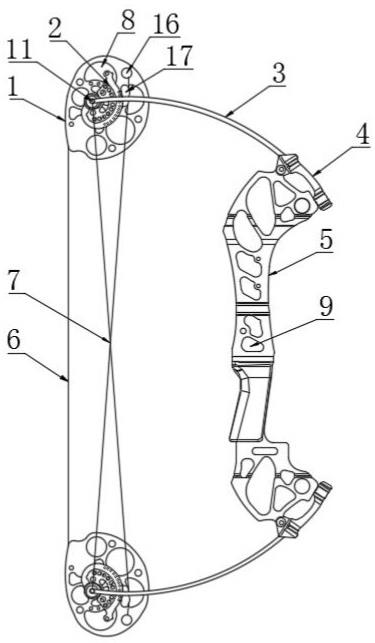

18.图1是本实用新型未拉开弓的主视图；
19.图2是本实用新型拉开弓的主视图；
20.图3和图4是本实用新型的主轮的结构示意图；
21.图5是本实用新型的副轮的结构示意图；
22.图6是本实用新型的弓片座的结构示意图；
23.图7是本实用新型的轮组的侧视图；
24.图8是本实用新型的轴架的结构示意图；
25.图9是轴架的仰视图；
26.其中：1-主轮，11-主轴，12-轴承，13-轴架，131-环形架，132-月形架，14-主拉距孔，15-主固定孔，16-第一弦柱，17-绕弦块，18-第二弦柱，19-凹槽，2-副轮，21-副拉距孔，22-副固定孔，23-限位柱，3-弓片组，31-单片，4-弓片座，41-安装槽，42-插块，5-弓把，6-主弦，7-副弦，8-镂空孔，9-减重孔。
具体实施方式
27.下面结合具体实施方式及附图对本实用新型作进一步的说明。其中，附图仅用于示例性说明，表示的仅是示意图，而非实物图，不能理解为对本专利的限制；为了更好地说明本实用新型的实施例，附图某些部件会有省略、放大或缩小，并不代表实际产品的尺寸；对本领域技术人员来说，附图中某些公知结构及其说明可能省略是可以理解的。
28.本实用新型实施例的附图中相同或相似的标号对应相同或相似的部件；在本实用新型的描述中，需要理解的是，若有术语“上”、“下”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此附图中描述位置关系的用语仅用于示例性说明，不能理解为对本专利的限制，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语的具体含义。
29.如图1-9所示，一种短轴距复合弓，包括主轮1、副轮2、弓弦、弓片组3、弓片座4和弓把5，弓把5的两端分别连接弓片座4，两弓片座4分别连接弓片组3，弓片组3远离弓片座4的一端通过主轴11转动设有主轮1和副轮2，主轮1、副轮2、弓片组3和弓片座4均对称设有两组。主轮1为偏心凸轮，主轮1上设有偏心孔，偏心孔内穿设主轴11，主轴11直径设为5mm，主轮1、副轮2和主轴11组成轮组。
30.具体地，主轴11上设有轴架13，轴架13包括环形架131和月形架132，环形架131与月形架132的端面固定连接，环形架131的一侧外壁的弧度与月形架132的外边侧弧度一致，月形架132的内边侧设有缺口，缺口与主轴1转动配合，主轴1的一侧周面凸出缺口。主轴11上穿设两轴承12，一轴承12置于环形架131中，轴承12的外壁贴紧环形架131的内壁，另一轴承12置于主轮1的偏心孔中，且轴承12的外壁贴紧偏心孔的内壁，本实施例中轴承12为法兰轴承。月形架132的外边侧连接副轮2，轮组转动时轴架13与副轮2的相对位置不变。通过设置轴架12并在环形架131内设置轴承12可以使副轮2绕主轴11自由转动，在偏心孔内设置轴承12可以使主轮1绕主轴11自由转动。主轴11连接弓片组3，两主轴11之间距离设为23英寸。
31.副轮2为耳形，主轮1与副轮2通过螺栓连接，主轮1和副轮2的边缘均设有弦槽。主轮1和副轮2均采用铝块cnc加工工艺，提高轮组的结构强度，增加使用时的安全性能。
32.为方便描述本实施例中各结构的位置关系，除特殊标明处于拉开弓的状态外，其余均以未拉开弓的状态时的位置为参考方向。
33.弓弦包括主弦6和两副弦7，主弦6的上端绕过上方的主轮1的弦槽与上方的主轮1连接，主弦6的下端绕过下方的主轮1的弦槽与下方的主轮1连接。一副弦7的上端绕过上方的副轮2的弦槽连接上方的主轮1，副弦7的下端设为y形，y形的两端头分别连接下方的主轴11的两端；另一副弦7的下端绕过下方的副轮2的弦槽连接下方的主轮1，副弦7的上端设为y
形，y形的两端头分别连接上方的主轴11的两端。通过将副弦7上y形的两端头将安装在主轴11两侧，使轮组受力均匀，降低轮组受力不均造成扭偏的风险。
34.本实用新型中，通过设置偏心凸轮的主轮1与副轮2配合弓弦连接，并且在主轮1和副轮2之间设有轴架13，使得拉开弓后副弦7切入副轮2的弦槽后再绕过月形架132后紧贴主轴11，从而极大地缩短副弦7的力臂，因此达到复合弓的高省力比。两轮组之间的轴距设置为23英寸，轴距较短，使用时方便携带。
35.主轮1上位于偏心孔的一侧设有多个主拉距孔14，多个主拉距孔14以主轴11的轴心为圆心呈圆弧形分布，主轮1上位于主拉距孔14与主轴11之间设有主固定孔15，主固定孔15包括两个条形孔和一个圆形孔。
36.副轮2上设有若干圆形的副拉距孔21，副拉距孔21与主轴11的距离和主拉距孔14与主轴11的距离相同，并通过螺栓固定连接，副轮2上设有副固定孔22，副固定孔22包括一个条形孔和两个圆形孔，副固定孔22与主固定孔15的位置相对应，并通过螺栓固定连接。
37.将主固定孔15和副固定孔22之间采用条形孔和圆形孔相配合的方式，一个条形孔可对应多个不同的拉距使用，增加连接点的适配度。通过调整主拉距孔14和副拉距孔21的固定位置可以调整复合弓的拉距大小，使上下两个轮组的拉距在同一数值，主拉距孔14和副拉距孔21之间通过两个螺栓固定，主固定孔15和副固定孔22之间通过一个螺栓固定，主轮1和副轮2之间的螺栓拧紧后使用胶水固定，防止螺栓松动，在主轮1和副轮2之间设置多个连接点可以增加整体的稳定性。
38.主轮1上位于副轮2的一侧设有第一弦柱16和绕弦块17，第一弦柱16分别位于上方的主轮1的上部和下方的主轮1的下部，绕弦块17位于第一弦柱16和副轮2之间位置。副弦7一端连接第一弦柱16后绕过绕弦块17切入副轮2的弦槽中，然后连接另一主轮1的两侧的主轴11。主轮1的另一侧设有第二弦柱18，主轮1的弦槽连接凹槽19，第二弦柱18设于凹槽19内，凹槽19位于上方的主轮1的下部和下方的主轮1的上部。上方的主轮1的凹槽19靠近主轮1底部的一端开口，下方的主轮1的凹槽19靠近主轮1顶部的一端开口。主弦6两端分别绕过两主轮1的弦槽后连接第二弦柱18。
39.副轮2上远离弓弦中部的一端设有限位柱23，限位柱23与副弦7相配合，当拉开弓至最大拉距时，限位柱23与副弦7相抵，则无法继续拉动弓弦。
40.弓片组3上下对称设有两组，一组弓片组3包括两根单片31，两单片31并列设置，单片31一端穿设有主轴11，另一端连接弓片座4。单片31呈曲线形，具体使用大弯曲的单片31，使轮组在射箭时轮组轻微向前运动,抵消整弓的振动。相比单根弓片，两根单片31的爆发力强、箭速快，有利于快速将箭射出。
41.弓片座4上下对称设有两个，弓片座4一端设有两并列的安装槽41，安装槽41内固定连接两单片31，弓片座4另一端设有两并列的插块42，两插块42内均设有通孔，通孔内穿设连接杆，弓片座4一端通过连接杆连接弓把5，弓片座4另一端通过螺栓连接弓把5。
42.主轮1上设有若干个不规则形状的镂空孔8，弓把5上设有若干个不规则形状的减重孔9，通过设置镂空孔8和减重孔9可以减轻复合弓的重量，携带和使用时更方便。
43.本实用新型提供的短轴距复合弓包括主轮1、副轮2、弓弦、弓片组3、弓片座4和弓把5，主轮1、副轮2、弓片组3和弓片座4均对称设有两组，两主轴11之间的距离为23英寸，本实用新型中复合弓的轴距相较于其他复合弓轴距更小，因此复合弓的整体较小，便于外出
携带，适合车猎或在树上蹲猎使用；通过在主轴11一侧设置轴架13，使得拉开弓后副弦7切入副轮2的弦槽后再绕过月形架132并紧贴主轴11，从而极大地缩短副弦7的力臂，因此达到复合弓的较高省力比；弓片组3的弯曲弧度较大，在射箭的过程中轮组会受弓片的弹力轻微向前运动，可以抵消复合弓的振动，进而减少振动对弓箭准确度的影响。
44.以上所述本实用新型的具体实施方式，并不构成对本实用新型保护范围的限定。任何根据本实用新型的技术构思所做出的各种其他相应的改变与变形，均应包含在本实用新型权利要求的保护范围内。
