1.本实用新型属于复合铝板相关技术领域，具体涉及一种蜂窝型复合铝板。


背景技术：

2.铝蜂窝板，适用于民用建筑、车船装饰等，是航空、航天材料在民用建筑领域的应用，整个加工过程全部在现代化工厂完成，采用热压成型技术，因铝皮和蜂窝间的高热传导值，内外铝皮的热胀冷缩同步；蜂窝铝皮上有小孔，使板内气体可以自由流动；可滑动安装扣系统在热胀冷缩时不会引起结构变形，但是现有的铝板主体，缺少一个防护抗挤压的结构，从而在使用者安装或者搬运铝板主体时，会导致铝板主体受到外力碰撞挤压出现变形、凹陷、错位等损坏的问题。


技术实现要素：

3.本实用新型的目的在于提供一种蜂窝型复合铝板，以解决上述背景技术中提出的现有的铝板主体，缺少一个防护抗挤压的结构，从而在使用者安装或者搬运铝板主体时，会导致铝板主体受到外力碰撞挤压出现变形、凹陷、错位等损坏的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种蜂窝型复合铝板，包括铝板主体以及设置在铝板主体上侧的上盖板、上蒙皮；
5.所述上蒙皮下侧连接位置处设置有蜂窝内腔；
6.所述上盖板与上蒙皮下侧底部位置处，分别对应设置有下盖板以及下蒙皮；
7.所述蜂窝内腔内侧位置处设置有缓冲装置，所述缓冲装置包括支撑板、固定框、弹簧、移动轴，所述支撑板外侧连接位置处设置有固定框，所述固定框内侧位置处设置有弹簧，所述固定框上侧位置处设置有移动轴；
8.其中，在所述下盖板受到外力挤压时，可令所述移动轴向上挤压所述固定框内部的弹簧，在所述弹簧受到挤压发生形变，可推动所述移动轴沿着所述固定框向下移动，带动所述下盖板向下移动。
9.优选的，所述固定框两侧边部位置处设置有橡胶垫，在所述移动轴受到支撑板的外力，沿着所述固定框上下移动时，可通过所述橡胶垫做摩擦减速运动。
10.优选的，所述支撑板分别设置有两个，且两个所述支撑板中间位置处分别设置有铝块。
11.优选的，在所述上盖板与下盖板同时受到挤压运动时，两个所述铝块可以做支撑、撑开运动。
12.优选的，所述支撑板上侧连接位置处设置有吸音组件，所述吸音组件包括吸音孔、吸音棉、吸音板。
13.优选的，所述吸音板内侧位置处设置有多个吸音孔，所述吸音板上侧位置处设置有吸音棉。
14.优选的，所述吸音板接收到声波时，所述吸音孔会将所有声波吸入到后侧的吸音
棉内部。
15.优选的，所述下盖板下侧位置处设置有装饰板，所述装饰板可代替所述下盖板暴露在空气表面。
16.优选的，所述蜂窝内腔表面铝皮位置处设置有多个小孔，所述铝板主体可通过多个小孔使板内气流自由流动。
17.与现有技术相比，本实用新型提供了一种蜂窝型复合铝板，具备以下有益效果：
18.1、该蜂窝型复合铝板中，使用者能通过缓冲装置的设置，在铝板主体受到力碰撞挤压时，通过将挤压力施加给下盖板，下盖板会带动上蒙皮向上推动移动轴，移动轴受到推力，会向上挤压固定框内部的弹簧，由于弹簧受到挤压会发生形变，从而会通过橡胶垫有阻力的向下反弹推动移动轴，使移动轴带动上下盖板向下移动，循环往复，挤压和冲击力会被大大削减掉，上下支撑板之间设置的铝块是防止铝板主体上下同时受到挤压，导致其内部合并凹陷在一起，由此起到了缓冲防护的效果。
19.2、该蜂窝型复合铝板中，使用者能通过吸音组件的设置，在铝板主体接收到声波时，铝板主体内部的吸音板会将声波全部吸入到其表面的吸音孔内部，再由吸音孔传入到吸音板后侧的吸音棉内侧，吸音棉会将大部分声波进行消化吸收，由此起到了吸音的效果。
附图说明

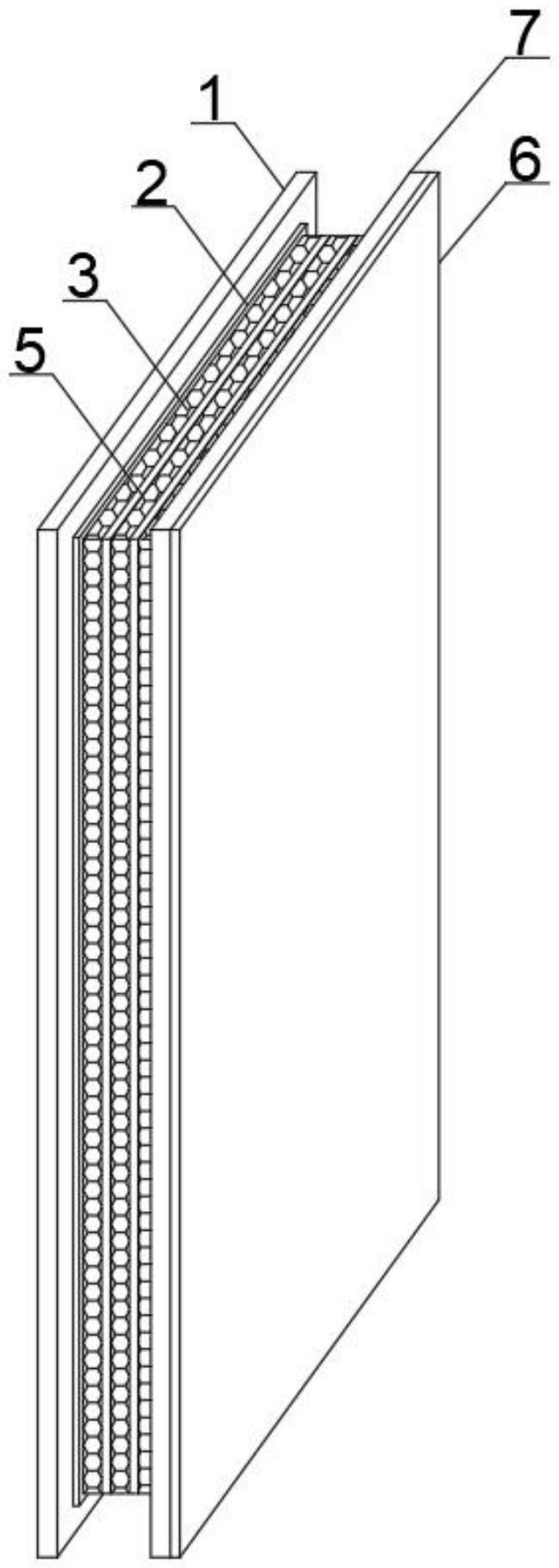

20.图1为本实用新型铝板主体的结构示意图。
21.图2为本实用新型铝板主体和缓冲装置以及吸音组件的内部截面结构示意图。
22.图3为本实用新型吸音组件的结构示意图。
23.图4为本实用新型a区域放大的结构示意图。
24.图中：1、铝板主体；2、上蒙皮；3、蜂窝内腔；4、吸音孔；5、支撑板；6、装饰板；7、下盖板；8、下蒙皮；9、铝块；10、缓冲装置；11、橡胶垫；12、固定框；13、弹簧；14、移动轴；15、吸音组件；16、吸音棉；17、吸音板；18、上盖板。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.本实用新型提供了如图1-4所示的一种蜂窝型复合铝板，包括铝板主体1以及设置在铝板主体1上侧的上盖板18、上蒙皮2；
27.上蒙皮2下侧连接位置处设置有蜂窝内腔3；
28.上盖板18与上蒙皮2下侧底部位置处，分别对应设置有下盖板7以及下蒙皮8；
29.蜂窝内腔3内侧位置处设置有缓冲装置10，缓冲装置10包括支撑板5、固定框12、弹簧13、移动轴14，支撑板5外侧连接位置处设置有固定框12，固定框12内侧位置处设置有弹簧13，固定框12上侧位置处设置有移动轴14；
30.其中，在下盖板7受到外力挤压时，可令移动轴14向上挤压固定框12内部的弹簧13，在弹簧13受到挤压发生形变，可推动移动轴14沿着固定框12向下移动，带动下盖板7向
下移动。
31.如图1-2所示，在铝板主体1受到力碰撞挤压时，会将挤压力施加给下盖板7，下盖板7受到外力会带动上蒙皮2向上推动移动轴14，移动轴14受到推力，会向上挤压固定框12内部的弹簧13，由于弹簧13受到挤压会发生形变，从而会通过橡胶垫11有阻力的向下反弹推动移动轴14，使移动轴14带动下盖板7向下移动，循环往复，挤压和冲击力会被大大削减掉，由此起到了缓冲防护的效果。
32.如图2所示，固定框12两侧边部位置处设置有橡胶垫11，在移动轴14受到支撑板5的外力，沿着固定框12上下移动时，可通过橡胶垫11做摩擦减速运动，支撑板5分别设置有两个，且两个支撑板5中间位置处分别设置有铝块9，在上盖板18与下盖板7同时受到挤压运动时，两个铝块9可以做支撑、撑开运动。
33.如图2所示，橡胶垫11由橡胶材质构成，具有较强的摩擦力，在移动轴14沿着固定框12上下移动时，可通过橡胶垫11的摩擦力达到阻尼缓冲的效果，在铝板主体1上下同时受到挤压和碰撞时，上下支撑板5之间设置的铝块9可以防止铝板主体1内部合并凹陷在一起，由此起到了支撑的效果。
34.如图2-3所示，支撑板上侧连接位置处设置有吸音组件15，吸音组件15包括吸音孔4、吸音棉16、吸音板17，吸音板17内侧位置处设置有多个吸音孔4，吸音板17上侧位置处设置有吸音棉16，在吸音板17接收到声波时，吸音孔4会将所有声波吸入到后侧的吸音棉16内部。
35.如图2-3所示，在铝板主体接1收到声波时，铝板主体1内部的吸音板17会将声波全部吸入到其表面的吸音孔4内部，再由吸音孔4传入到吸音板17后侧的吸音棉16内侧，吸音棉16会将大部分声波进行消化，由此起到了隔音的效果。
36.如图1-2所示，下盖板7下侧位置处设置有装饰板6，装饰板6可代替下盖板7暴露在空气表面，蜂窝内腔3表面铝皮位置处设置有多个小孔，铝板主体1可通过多个小孔使板内气流自由流动。
37.本实施例中，在安装铝板主体1时，可通过吊耳式、翻边式、扣条式等进行安装，在吊耳式安装时，可单独加工后连接与蜂窝板的胶缝位置，胶缝适宜宽度为≥12mm，此安装方法使加工简单，安装方便，在翻边式安装时，安装只需安位置连接与龙骨及胶缝处即可，适宜胶缝宽度为≥10mm，此方法安装方便，但加工稍复杂，不适用于造型幕墙板，在扣条式安装时，扣条为特定型材，安装简单，但此方法对板材加工精度要求较高，不建议使用于长度大于3000mm以上的板材，根据扣条的宽度，板材中缝有20mm和40mm。
38.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
