1.本实用新型涉及线路安全技术领域，具体涉及一种配电线路安全距离报警装置。


背景技术：

2.在现实工作中，没有应用于检测作业人员与线路安全距离的专用装置，仅仅只是在接地线的棒身处标示出一个0.7m的红环用于警示作用，但这种方法起到的作用微乎其微，作业人员在日常工作中存在习惯性的忽视红环的存在，跨过红环握住棒体，所以无法很好的警示作业人员注意与带电线路的安全距离。而且在基层工作中，存在很多作业人员凭借经验进行作业，常常出现违规操作的现象，特别是没有保持好与带电线路的安全距离，给人身安全造成极大隐患。除此之外，现有的配电线路警示设备难以根据需要自动设置警示距离，而且出现安全事故时无法进行快速断电处理，使用灵活性不佳。
3.为了解决现有技术存在的不足，人们进行了长期的探索，提出了各式各样的j9九游会真人的解决方案。例如，中国专利文献公开了一种具有安全距离不足报警功能的电杆[cn201921463847.8]，它包括杆和设置在所述电杆顶部的安全距离不足报警装置；所述安全距离不足报警装置包括外壳、设置在所述外壳内的感电线圈、电压采集模块、微机模块、蜂鸣器模块以及设置在所述外壳底部的超声波模块；所述电压采集模块、超声波模块和蜂鸣器模块分别与所述微机模块连接，所述感电线圈与所述电压采集模块连接。
[0004]
上述方案在一定程度上解决了现有技术中线路警示方式安全隐患大的问题，但是该方案依然存在着诸多不足，例如：难以根据需要自动设置警示距离，而且出现安全事故时无法进行快速断电处理，使用灵活性不佳。


技术实现要素：

[0005]
本实用新型的目的是针对上述问题，提供一种涂料耐洗刷测定仪。
[0006]
为达到上述目的，本实用新型采用了下列技术方案：一种配电线路安全距离报警装置，包括配电线路，配电线路上通过若干通断点形成若干配电支线，配电支线两端设有呈环形设置的电力感应机构，电力感应机构之间通过布置在配电支线周向外侧的感应光纤连接，且配电支线通过独立控制电路连接有控制模块，控制模块通过备用线路与独立控制电路连接。
[0007]
通过在配电线路上设置电力感应机构，并且在配电支线周向外侧设置感应光纤连接电力感应机构，通过电力感应结构检测当前时间段配电支线的电流、电压大小，从而改变安全报警距离，并且当感应光纤接触到外物时，能够使配电支线及时断电，并通过备用线路继续接通相邻的配电支线，不仅安全性佳，使用灵活，而且不会对线路连通产生影响。
[0008]
在上述的一种配电线路安全距离报警装置中，感应光纤上设有距离感应模块，且距离感应模块与控制模块相连。
[0009]
距离感应模块的设置能够对外物的接触距离进行感应，便于提前做出反应措施。
[0010]
在上述的一种配电线路安全距离报警装置中，电力感应机构包括套设在配电支线
上的连接内圈，且连接内圈周向外侧设有装配外圈，连接内圈周向内壁设有绝缘橡胶。
[0011]
在上述的一种配电线路安全距离报警装置中，装配外圈与连接内圈之间设有环形感电线圈，环形感电线圈通过电流检测模块及电压检测模块与配电支线连接，且环形感电线圈与上述的感应光纤端部连接并进行信号传输。
[0012]
电流检测模块及电压检测模块能够对配电支线的电流和电压进行检测，出现异常时可以对当前的配电支线及时切断，并且根据电流和电压改变安全距离。
[0013]
在上述的一种配电线路安全距离报警装置中，装配外圈周向设有若干超声波模块，超声波模块与控制模块相连，控制模块连接有声光报警器。
[0014]
超声波模块同样用于对外物的接近进行感应和检测，提高提前预判的效果。
[0015]
在上述的一种配电线路安全距离报警装置中，控制模块连接有用于显示线路位置的显示屏幕，配电支线上设有定位模块。
[0016]
通过定位模块及显示屏幕能够快速了解配电支线的故障位置，便于紧急维护。
[0017]
在上述的一种配电线路安全距离报警装置中，独立控制电路上设有独立控制开关，独立控制开关通过控制模块控制，且备用线路上设有备用开关，独立控制电路之间并联并通过供电电源与控制模块相连。
[0018]
在上述的一种配电线路安全距离报警装置中，备用线路通过备用支线与控制模块相连。
[0019]
独立开关的设置可以对每个配电支线进行通断处理，并且设置备用线路能够确保当某一段配电线路切断后，整个配电线路仍然能够正产运行。
[0020]
在上述的一种配电线路安全距离报警装置中，超声波模块的感应方式为周向感应并覆盖对应的配电支线，感应光纤的感应范围为接触式感应。
[0021]
在上述的一种配电线路安全距离报警装置中，配电支线上设有可变灯组，可变灯组与控制模块连接。
[0022]
与现有的技术相比，本实用新型的优点在于：使用方便，灵活性佳，不仅能够根据配电线路的电流、电压大小实时调节安全距离，而且当外物与配电支线接触时能够使当前配电支线及时断电，并通过立即启用备用支线连接相邻的配电支线，避免接触故障产生整个配电线路断电的情况，安全性佳。
附图说明
[0023]

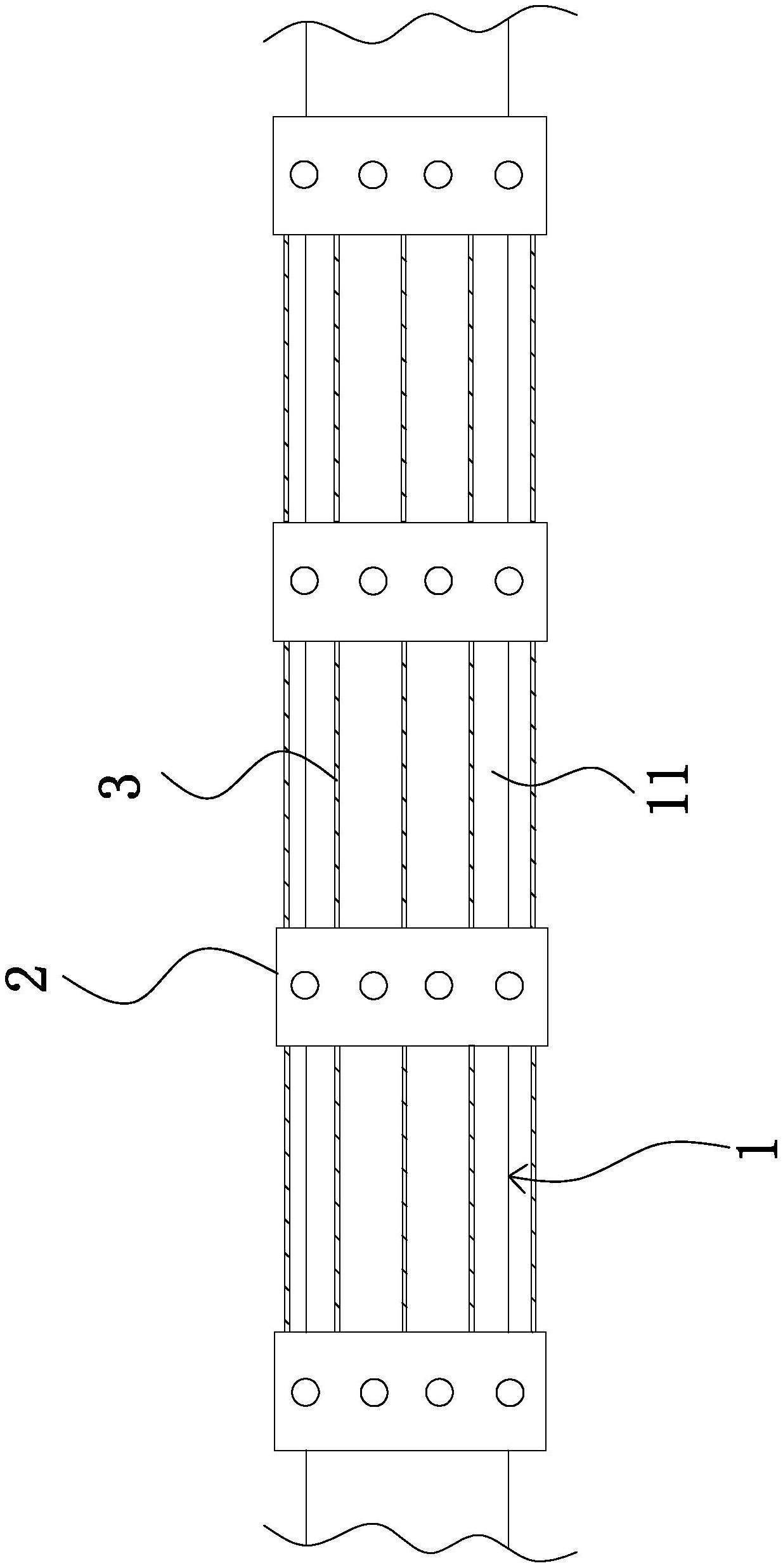

图1是本实用新型的配电线路结构示意图；
[0024]
图2是本实用新型中的电力感应机构示意图；
[0025]
图3是本实用新型的电路图；
[0026]
图4是本实用新型中局部结构连接框图；
[0027]
图中：配电线路1、通断点11、配电支线12、定位模块13、可变灯组14、电力感应机构2、连接内圈21、装配外圈22、绝缘橡胶23、环形感电线圈24、电流检测模块25、电压检测模块26、超声波模块27、感应光纤3、距离感应模块31、独立控制电路4、独立控制开关41、供电电源42、控制模块5、显示屏幕51、备用线路6、备用开关61、备用支线62、声光报警器7。
具体实施方式
[0028]
下面结合附图和具体实施方式对本实用新型做进一步详细的说明。
[0029]
如图1-4所示，一种配电线路安全距离报警装置，包括配电线路1，配电线路1上通过若干通断点11形成若干配电支线12，配电支线12两端设有呈环形设置的电力感应机构2，电力感应机构2之间通过布置在配电支线12周向外侧的感应光纤3连接，且配电支线12通过独立控制电路4连接有控制模块5，控制模块5通过备用线路6与独立控制电路4连接。
[0030]
电力感应机构2检测对应的配电支线12电流和电压，并且通过感应光纤3对外物接触进行感应。
[0031]
其中，感应光纤3上设有距离感应模块31，且距离感应模块31与控制模块5相连。
[0032]
距离感应模块31的周向报警距离可以通过控制模块5进行设置，根据对应的配电支线12电流和电压大小自动调节报警距离。
[0033]
显然地，电力感应机构2包括套设在配电支线12上的连接内圈21，且连接内圈21周向外侧设有装配外圈22，连接内圈21周向内壁设有绝缘橡胶23。
[0034]
进一步地，装配外圈22与连接内圈21之间设有环形感电线圈24，环形感电线圈24通过电流检测模块25及电压检测模块26与配电支线12连接，且环形感电线圈24与上述的感应光纤3端部连接并进行信号传输。
[0035]
电流检测模块25及电压检测模块26实时监测配电支线12的电流和电压大小，出现故障时不仅可以切断对应的配电支线12，而且根据电流和电压大小自动调节报警距离。
[0036]
可见地，装配外圈22周向设有若干超声波模块27，超声波模块27与控制模块5相连，控制模块5连接有声光报警器7。
[0037]
超声波模块27用于对报警距离内的外物进行监测，发现有外物进入报警距离时，则通过声光报警器7发出警报信号。
[0038]
详细地，控制模块5连接有用于显示线路位置的显示屏幕51，配电支线12上设有定位模块13。
[0039]
定位模块13用于对故障的配电支线12的位置，且显示屏幕51用于显示建模并模拟整个线路的实时画面。
[0040]
优选地，独立控制电路4上设有独立控制开关41，独立控制开关41通过控制模块5控制，且备用线路6上设有备用开关61，独立控制电路4之间并联并通过供电电源42与控制模块5相连。
[0041]
当某一段配电支线12故障时可以通过独立控制开关41进行断电处理，并且开启备用开关61，利用备用线路6连接相邻的配电线路6。
[0042]
具体地，备用线路6通过备用支线62与控制模块5相连。
[0043]
更进一步地，超声波模块27的感应方式为周向感应并覆盖对应的配电支线12，感应光纤3的感应范围为接触式感应。
[0044]
更具体地，配电支线12上设有可变灯组14，可变灯组14与控制模块5连接。当距离感应模块31和超声波模块27在报警距离内没有检测到外物时则显示绿灯，当检测到外物时或配电支线12断连时则显示红灯。
[0045]
综上所述，本实施例的原理在于：通过超声波模块27和距离感应模块31对报警距离内的外物进行监测，当监测到外物进入报警距离时侧通过声光报警器7发出警报，其中，
通过电流检测模块25、电压检测模块26对配电支线12的电流和电压进行监测，当电流和电压的阈值小时，则对应缩短报警区域范围，反之则增大报警区域范围；其次，当外物与感应光纤3接触时，则切断独立控制开关41使对应的配电支线12断连，并接通备用开关61，使整个配电线路1仍然处于通电状态。
[0046]
本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
[0047]
尽管本文较多地使用了配电线路1、通断点11、配电支线12、定位模块13、可变灯组14、电力感应机构2、连接内圈21、装配外圈22、绝缘橡胶23、环形感电线圈24、电流检测模块25、电压检测模块26、超声波模块27、感应光纤3、距离感应模块31、独立控制电路4、独立控制开关41、供电电源42、控制模块5、显示屏幕51、备用线路6、备用开关61、备用支线62、声光报警器7等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
