1.本实用新型涉及环网柜相关技术领域，特别是涉及一种具有散热结构的环网柜。


背景技术：

2.环网柜是一组输配电气设备(高压开关设备)装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
3.环网柜在工作过程会产生大量热量，通常会在柜体表面开设散热孔洞来进行降温，但是散热孔洞可能会导致大量灰尘进入柜体内影响环网柜工作效率甚至损坏环网柜，如果可以将柜体内的灰尘排往柜体外，将提高环网柜的工作效率，因此提出一种有散热结构的环网柜。


技术实现要素：

4.为了克服现有技术的不足，本实用新型提供一种具有散热结构的环网柜。
5.为解决上述技术问题，本实用新型提供如下技术方案：一种具有散热结构的环网柜，包括柜体，所述柜体的内部设置有环网模块，所述柜体的内底面固定连接有旋转电机，所述旋转电机的输出轴固定连接有转盘，所述转盘的上表面固定连接有牵引柱，所述转盘的上方设置有支撑板，所述支撑板的底面开设有矩形槽，所述牵引柱与矩形槽活动卡接，所述支撑板的上表面固定连接有t形支架，所述t形支架的横杆部分左右两端均固定连接有吸尘风机，所述支撑板的左右表面均固定连接有圆杆，每个所述圆杆远离支撑板的一端均活动套接有圆形套，每个所述圆杆均与相近的圆形套组成伸缩杆结构，每个所述圆形套远离圆杆的一端均与相近的柜体的内壁固定连接，每个所述吸尘风机的下表面均固定连接有伸缩软管，每个所述伸缩软管的后端均与柜体的后内壁固定连接且贯穿柜体。
6.作为本实用新型的一种优选技术方案，所述柜体的后方设置有集尘箱，两个所述伸缩软管的后端均位于集尘箱内部，所述集尘箱的上表面固定连接有两个固定块，每个所述固定块均开设有螺纹孔，所述柜体的后表面也开设有两个螺纹孔，所述固定块上的螺纹孔与柜体上的螺纹孔一一对应，每两个对应的所述螺纹孔均螺纹套接有同一螺纹柱，所述柜体的内壁固定连接有放置板，所述环网模块与放置板固定连接，所述环网模块下表面固定连接有若干电缆线，每个所述电缆线的上端均贯穿放置板。
7.作为本实用新型的一种优选技术方案，所述柜体的上内壁开设有散热槽，所述散热槽的上槽壁固定连接有散热风扇，所述散热槽的上槽壁开设有若干散热孔，所述柜体的前表面开设有门槽，所述柜体的前表面通过合页结构转动连接有转动门，所述转动门的右表面开设有观察槽。
8.与现有技术相比，本实用新型能达到的有益效果是：
9.1、打开旋转电机，电机带动转盘转动，转盘带动支撑板左右移动，支撑板带动两个吸尘风机左右移动，同时吸尘风机通过伸缩软管将灰尘排往集尘箱中，一段时间后可将螺
纹柱转出，从而拆下集尘箱将箱内的灰尘处理掉。该装置通过吸尘风机和伸缩软管可以将柜内的灰尘排往柜外，且两个吸尘风机可以左右移动，从而提高除尘效果，提高工作效率。
10.2、由于热空气密度较小，往往集中在上方，打开位于顶部的散热风扇，风扇通过散热孔便可将集中在顶部的热空气排出，该装置可以提高散热效率，提高模块使用寿命。
附图说明

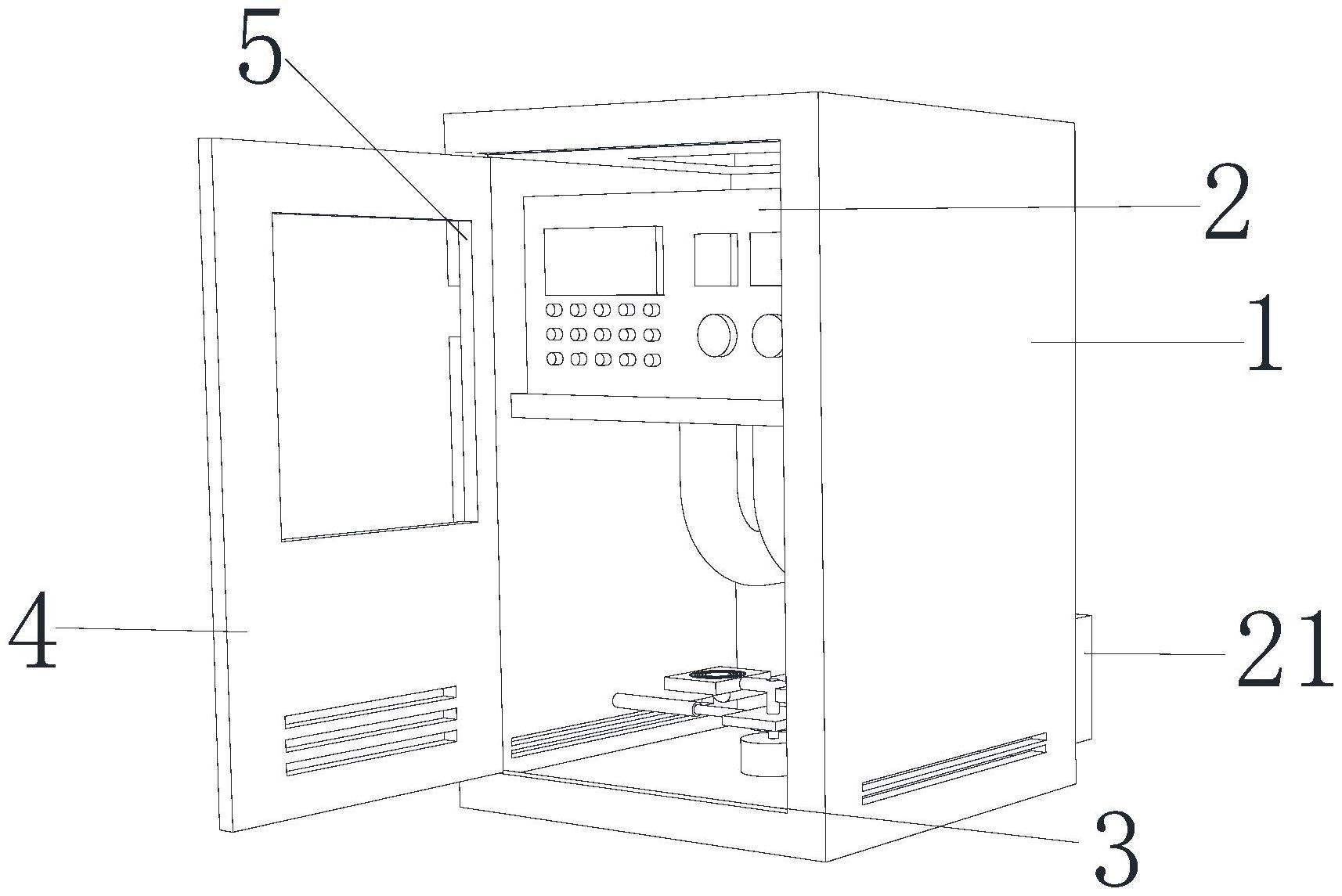

11.图1为本实用新型的整体结构示意图；
12.图2为本实用新型的散热风扇结构示意图；
13.图3为本实用新型的吸尘风机结构示意图；
14.图4为本实用新型的转盘结构示意图；
15.图5为本实用新型的集尘箱结构示意图。
16.其中：1、柜体；2、环网模块；3、门槽；4、转动门；5、观察槽；6、电缆线；7、放置板；8、散热槽；9、散热风扇；10、散热孔；11、旋转电机；12、转盘；13、牵引柱；14、支撑板；15、t形支架；16、吸尘风机；17、伸缩软管；18、圆杆；19、圆形套；20、矩形槽；21、集尘箱；22、固定块；23、螺纹孔；24、螺纹柱。
具体实施方式
17.为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例，进一步阐述本实用新型，但下述实施例仅仅为本实用新型的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其它实施例，都属于本实用新型的保护范围。下述实施例中的实验方法，如无特殊说明，均为常规方法，下述实施例中所用的材料、试剂等，如无特殊说明，均可从商业途径得到。
18.实施例:
19.如图1、图2、图3，图4和图5所示，一种具有散热结构的环网柜，包括柜体1，柜体1的内部设置有环网模块2，柜体1的内底面固定连接有旋转电机11，旋转电机11的输出轴固定连接有转盘12，转盘12的上表面固定连接有牵引柱13，转盘12的上方设置有支撑板14，支撑板14的底面开设有矩形槽20，牵引柱13与矩形槽20活动卡接，支撑板14的上表面固定连接有t形支架15，t形支架15的横杆部分左右两端均固定连接有吸尘风机16，支撑板14的左右表面均固定连接有圆杆18，每个圆杆18远离支撑板14的一端均活动套接有圆形套19，每个圆杆18均与相近的圆形套19组成伸缩杆结构，每个圆形套19远离圆杆18的一端均与相近的柜体1的内壁固定连接，每个吸尘风机16的下表面均固定连接有伸缩软管17，每个伸缩软管17的后端均与柜体1的后内壁固定连接且贯穿柜体1，柜体1的后方设置有集尘箱21，两个伸缩软管17的后端均位于集尘箱21内部，集尘箱21的上表面固定连接有两个固定块22，每个固定块22均开设有螺纹孔23，柜体1的后表面也开设有两个螺纹孔23，固定块22上的螺纹孔23与柜体1上的螺纹孔23一一对应，每两个对应的螺纹孔23均螺纹套接有同一螺纹柱24，打开旋转电机11，电机带动转盘12转动，转盘12通过牵引柱13与矩形槽20的配合带动支撑板14左右移动，支撑板14通过t形支架15带动两个吸尘风机16左右移动，同时吸尘风机16通过伸缩软管17将灰尘排往集尘箱21中，一段时间后可将螺纹柱24转出，从而拆下集尘箱21将
箱内的灰尘处理掉。该装置通过吸尘风机16和伸缩软管17可以将柜内的灰尘排往柜外，且两个吸尘风机16可以左右移动，从而提高除尘效果，提高工作效率。
20.柜体1的内壁固定连接有放置板7，环网模块2与放置板7固定连接，环网模块2下表面固定连接有若干电缆线6，每个电缆线6的上端均贯穿放置板7，柜体1的上内壁开设有散热槽8，散热槽8的上槽壁固定连接有散热风扇9，散热槽8的上槽壁开设有若干散热孔10，由于热空气密度较小，往往集中在上方，打开位于顶部的散热风扇9，风扇通过散热孔10便可将集中在顶部的热空气排出，该装置可以提高散热效率，提高模块使用寿命，柜体1的前表面开设有门槽3，柜体1的前表面通过合页结构转动连接有转动门4，转动门4的右表面开设有观察槽5。
21.工作原理：
22.第一步：环网柜工作时，会产生大量的热量，通常会在柜子表面开设散热洞进行降温，散热洞可能导致大量灰尘进入环网柜内部，影响环网柜工作效率甚至损坏环网柜，可以通过增设除尘机构解决问题。打开旋转电机11，电机带动转盘12转动，转盘12通过牵引柱13与矩形槽20的配合带动支撑板14左右移动，支撑板14通过t形支架15带动两个吸尘风机16左右移动，同时吸尘风机16通过伸缩软管17将灰尘排往集尘箱21中，一段时间后可将螺纹柱24转出，从而拆下集尘箱21将箱内的灰尘处理掉。该装置通过吸尘风机16和伸缩软管17可以将柜内的灰尘排往柜外，且两个吸尘风机16可以左右移动，从而提高除尘效果，提高工作效率。
23.第二步：由于热空气密度较小，往往集中在上方，打开位于顶部的散热风扇9，风扇通过散热孔10便可将集中在顶部的热空气排出，该装置可以提高散热效率，提高模块使用寿命。
24.上面结合附图对本实用新型的实施方式作了详细说明，但是本实用新型并不限于此，在所属技术领域的技术人员所具备的知识范围内，在不脱离本实用新型宗旨的前提下还可以作出各种变化。
