一种防火门的防火门芯的制作方法-j9九游会真人

1.本实用新型涉及防火门技术领域，具体为一种防火门的防火门芯。


背景技术：

2.防火门是指在一定时间内能满足耐火稳定性、防火门完整性和隔热性要求的门，它是设在防火分区间、疏散楼梯间、垂直竖井等具有一定耐火性的防火分隔物。
3.防火门芯板是防火门的核心，其质量和性能尤为重要；防火门门芯是安装在防火门内部的具有防火隔热功能的装置。
4.例如，现有专利公告号cn217681426u提供了一种防火门的防火门芯，该装置通过设置塑料盖板和塑料固定筒，使其在遇到火烧时熔化，便于干粉灭火器从防火门的芯板脱出进行自动灭火，本实用新型能够在火烧到防火门时自动扑灭防火门附近的火，避免防火门长时间受到火烧，保证防火门的使用质量，避免火势进一步蔓延。
5.但是，其装置仅适用于在火烧到防火门时自动扑灭防火门附近的火，避免防火门长时间受到火烧，不能提高防火门芯整体强度和耐高温隔热性能。
6.现有的防火门的防火门芯，防火门芯外侧缺乏防火隔热耐高温结构，其防火隔热耐高温性能较差，不能使得防护门具备良好的隔热耐高温性能，而且，防火门芯的整体强度较差，其内部的支撑缓冲和加强加固结构较少，容易使得防火门芯出现弯折断裂而影响防火隔热。


技术实现要素：

7.本实用新型的目的在于提供一种防火门的防火门芯，以解决不能提高防火门芯整体强度和耐高温隔热性能的问题。
8.为实现上述目的，本实用新型提供如下技术方案：一种防火门的防火门芯，包括门芯外套，所述门芯外套的内部设置有耐高温加强网，所述耐高温加强网的内侧连接有阻燃层。
9.优选的，所述阻燃层的内部安装有隔热组件，所述隔热组件的内部设置有耐热吸音层。
10.优选的，所述耐热吸音层的内部安装有支撑框，所述支撑框的内部设置有空腔。
11.优选的，所述空腔的内部填充有石墨填充层，所述支撑框的内部固定有支撑柱。
12.优选的，所述支撑柱的表面套接有缓冲弹簧，所述石墨填充层包裹在所述支撑柱和所述缓冲弹簧的外侧。
13.优选的，所述隔热组件包括第一隔热层和第二隔热层，所述第二隔热层位于所述第一隔热层的内部。
14.优选的，所述第一隔热层和所述第二隔热层之间设置有隔热腔，所述隔热腔的内部填塞有弹性吸音球。
15.与现有技术相比，本实用新型的有益效果是：
16.1.本实用新型通过在门芯外套内部设阻燃层、隔热组件和石墨填充层，增强防火门芯的防火阻燃隔热性能，而且，隔热组件包括的第一隔热层和第二隔热层，以及隔热腔，增强防火门芯的隔热性能。
17.2.本实用新型在门芯外套内部设置耐高温加强网和支撑框，可以有效提高防火门芯的整体强度，并在支撑框内部设置支撑柱和缓冲弹簧，增强防火门芯的抗震抗压的缓冲保护性能，避免防火门芯受到弯折断裂而影响防火隔热性能。
附图说明

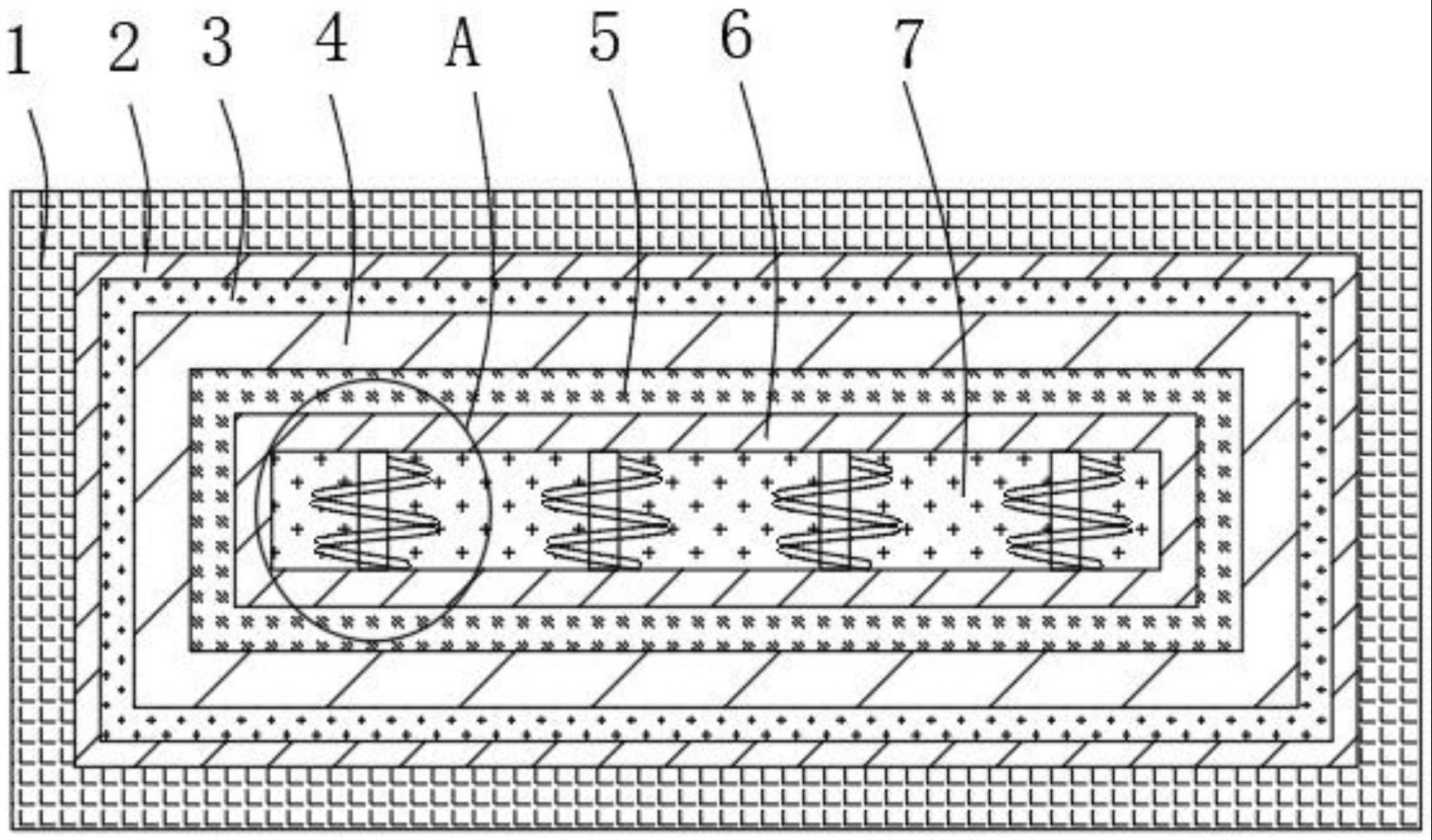

18.图1为本实用新型的整体结构示意图；
19.图2为本实用新型图1的a处放大图；
20.图3为本实用新型图1的隔热组件部分结构示意图。
21.图中：1、门芯外套；2、耐高温加强网；3、阻燃层；4、隔热组件；5、耐热吸音层；6、支撑框；7、石墨填充层；8、空腔；9、缓冲弹簧；10、支撑柱；11、弹性吸音球；12、第二隔热层；13、隔热腔；14、第一隔热层。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.实施例1
24.请参阅图1、图2和图3，图示中的一种防火门的防火门芯，包括门芯外套1，门芯外套1采用膨化珍珠岩材质，用来阻挡传导热和对流热，起到隔热的作用，增强防火门芯的防火隔热性能。
25.门芯外套1的内部设置有耐高温加强网2，耐高温加强网2采用耐高温不锈钢材质，用于增强防火门芯的强度。
26.耐高温加强网2的内侧连接有阻燃层3，阻燃层3采用石棉布材料，可以有效增高防火门芯的阻燃防火性能。
27.阻燃层3的内部安装有隔热组件4，隔热组件4包括第一隔热层14和第二隔热层12，第二隔热层12位于第一隔热层14的内部。
28.第一隔热层14采用玻璃纤维隔热材质，第二隔热套12采用硅橡胶材质，两者共同提高防火门芯的隔热性能。
29.第一隔热层14和第二隔热层12之间设置有隔热腔13，隔热腔13内部为二氧化碳空气层结构，阻挡热量传播，以提高隔热性能。
30.隔热腔13的内部填塞有弹性吸音球11，弹性吸音球11为球形结构，用于撑起隔热腔，并提高防火门芯的吸音性能。
31.隔热组件4的内部设置有耐热吸音层5，耐热吸音层5采用碳酸钙吸音结构，碳酸钙吸音结构包含有大量的孔结构，使得耐热吸音层5可以耐火和具有一定吸音作用。
32.耐热吸音层5的内部安装有支撑框6，支撑框6为矩形框结构，为不锈钢栅格框结
构，用于支撑加强和加固防火门芯；支撑框6的内部设置有空腔8。
33.空腔8的内部填充有石墨填充层7，石墨填充层7用于填充和支撑防火门芯，并可以隔热。
34.支撑框6的内部固定有支撑柱10，支撑柱10竖直固定在支撑框6内部，支撑柱10的表面套接有缓冲弹簧9，石墨填充层7包裹在支撑柱10和缓冲弹簧9的外侧，可以增强防火门芯的弹性缓冲结构。
35.本防火门的防火门芯，使用时：通过在门芯外套1内部设阻燃层3、隔热组件4和石墨填充层7，增强防火门芯的防火阻燃隔热性能。
36.而且，隔热组件4包括的第一隔热层14和第二隔热层12，以及隔热腔13，增强防火门芯的隔热性能。
37.在门芯外套1内部设置耐高温加强网2和支撑框6，可以有效提高防火门芯的整体强度，并在支撑框6内部设置支撑柱10和缓冲弹簧9，增强防火门芯的抗震抗压的缓冲保护性能，避免防火门芯受到弯折断裂而影响防火隔热性能。
38.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
39.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种防火门的防火门芯，其特征在于，包括：门芯外套(1)，所述门芯外套(1)的内部设置有耐高温加强网(2)，所述耐高温加强网(2)的内侧连接有阻燃层(3)。2.根据权利要求1所述的一种防火门的防火门芯，其特征在于：所述阻燃层(3)的内部安装有隔热组件(4)，所述隔热组件(4)的内部设置有耐热吸音层(5)。3.根据权利要求2所述的一种防火门的防火门芯，其特征在于：所述耐热吸音层(5)的内部安装有支撑框(6)，所述支撑框(6)的内部设置有空腔(8)。4.根据权利要求3所述的一种防火门的防火门芯，其特征在于：所述空腔(8)的内部填充有石墨填充层(7)，所述支撑框(6)的内部固定有支撑柱(10)。5.根据权利要求4所述的一种防火门的防火门芯，其特征在于：所述支撑柱(10)的表面套接有缓冲弹簧(9)，所述石墨填充层(7)包裹在所述支撑柱(10)和所述缓冲弹簧(9)的外侧。6.根据权利要求2所述的一种防火门的防火门芯，其特征在于：所述隔热组件(4)包括第一隔热层(14)和第二隔热层(12)，所述第二隔热层(12)位于所述第一隔热层(14)的内部。7.根据权利要求6所述的一种防火门的防火门芯，其特征在于：所述第一隔热层(14)和所述第二隔热层(12)之间设置有隔热腔(13)，所述隔热腔(13)的内部填塞有弹性吸音球(11)。

技术总结
本实用新型涉及防火门技术领域，具体为一种防火门的防火门芯，包括门芯外套，门芯外套的内部设置有耐高温加强网，耐高温加强网的内侧连接有阻燃层。本实用新型通过在门芯外套内部设阻燃层、隔热组件和石墨填充层，增强防火门芯的防火阻燃隔热性能，而且，隔热组件包括的第一隔热层和第二隔热层，以及隔热腔，增强防火门芯的隔热性能。在门芯外套内部设置耐高温加强网和支撑框，可以有效提高防火门芯的整体强度，并在支撑框内部设置支撑柱和缓冲弹簧，增强防火门芯的抗震抗压的缓冲保护性能，避免防火门芯受到弯折断裂而影响防火隔热性能。能。能。
