1.本实用新型涉及隧道掘进出洞施工用爆破孔布置领域。更具体地说，本实用新型涉及一种适用于小断面油管隧道掘进施工用爆破孔布置结构。


背景技术：

2.随着时代的发展，隧道钻爆施工工艺越来越成熟，采用斜眼掏槽的爆破孔布置结构应用越来越广泛，其优点在于能够提供更大临空面，从而提升爆破功效，增加开挖循环进尺，但是此种爆破孔布置结构在小断面油管隧道中并不适用，因隧道净宽小，钻孔角度受限，若采用斜眼掏槽爆破孔布置结构，钻孔角度过大容易造成炮孔串通，可能产生哑炮影响循环进尺，同时钻孔角度大会导致掏槽眼间距过大，临空面不易形成，为解决上述技术问题，急需一种适用于小断面油管隧道掘进用爆破孔布置结构。


技术实现要素：

3.为了实现根据本实用新型的这些目的和其它优点，提供了一种适用于小断面油管隧道掘进施工用爆破孔布置结构，设置在隧道开挖工作面上，包括：
4.装药孔，其有多个，均间隔设置在所述隧道开挖工作面的中间部位上，所有所述装药孔形成环形；
5.空孔，其有多个，均间隔设置在所述隧道开挖工作面上，所述空孔被围设在所述装药孔形成的环形内，所述空孔和所述装药孔的孔径一致；
6.顶孔，其有多个，且均匀间隔沿着所述隧道开挖工作面的外轮廓线设置，且相邻两个顶孔之间间距0.4-0.7m；
7.辅助孔，其有多个，均间隔设置在所述隧道开挖工作面上，且所述辅助孔位于所述装药孔和所述顶孔之间；
8.且所述装药孔、空孔、顶孔、辅助孔均垂直于所述隧道开挖工作面。
9.优选地，所述装药孔形成的环形中，相邻两个装药孔之间距离8-18cm。
10.优选地，所述的适用于小断面油管隧道掘进施工用爆破孔布置结构进一步包括：
11.周边孔，其有多个，均间隔设置在所述隧道开挖工作面上，且所述周边孔距离所述隧道开挖工作面上的设计轮廓线0.1-0.2m，所述周边孔的孔径为0.4-1.0m，所述周边孔垂直于所述隧道开挖工作面。
12.优选地，所述的适用于小断面油管隧道掘进施工用爆破孔布置结构进一步包括：
13.底孔，其有多个，均间隔设置在所述隧道开挖工作面上，且所述底孔的孔顶比隧道底板高出0.1-0.2m，所述底孔的孔底低于隧道底板0.1-0.2m，所述底孔垂直于所述隧道开挖工作面。
14.优选地，相邻两个底孔间距为0.4-0.7m。
15.优选地，所述底孔的装药量介于所述装药孔的装药量和所述辅助孔的装药量之间，且所述底孔的装药高度为底孔孔深的0.5-0.7倍之间。
16.优选地，所述装药孔、所述空孔、所述辅助孔、所述底孔、所述顶孔的数量之和为n，其采用以下公式计算得到：
[0017][0018]
式中n——炮孔数目，单位为个；
[0019]
f——岩石坚固性系数；
[0020]
s——排水隧道掘进断面面积，m2。
[0021]
优选地，所述装药孔、所述空孔、所述辅助孔、所述底孔、所述顶孔均采用密实装药结构，所述周边孔孔间间隔装药结构。
[0022]
本实用新型至少包括以下有益效果：本实用新型的爆破孔布置结构采用垂直掏槽爆破孔，大大避免了小断面油管隧道内钻孔角度过大容易造成炮孔串通，可能产生哑炮影响循环进尺的问题，也避免了传统斜眼掏槽钻孔角度大会导致掏槽眼间距过大，临空面不易形成的问题，及其适用于小断面油管隧道。
[0023]
本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。
附图说明
[0024]

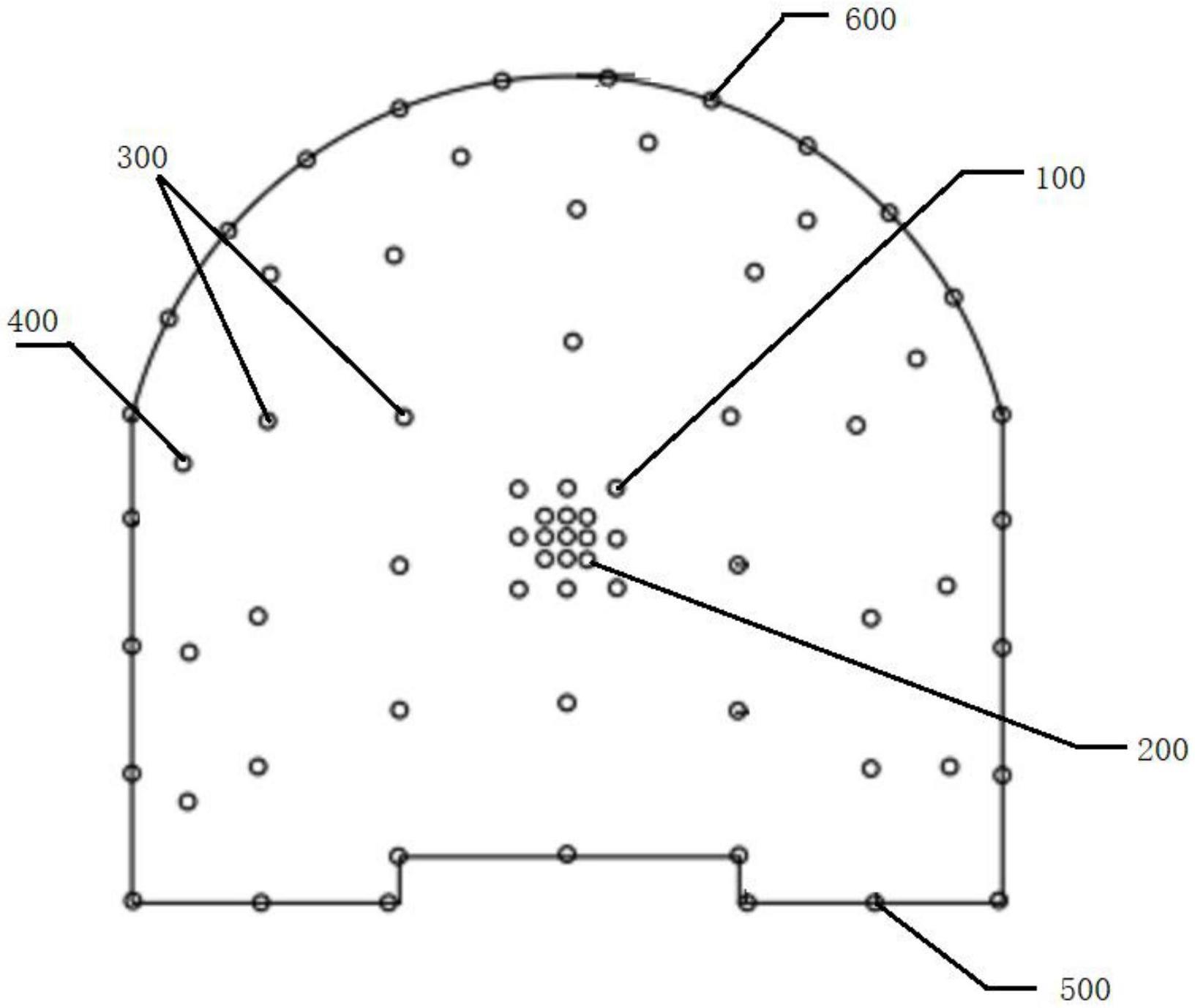

图1为本实用新型中适用于小断面油管隧道掘进施工用爆破孔布置结构的结构示意图。
具体实施方式
[0025]
下面结合附图对本实用新型做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。
[0026]
以下描述用于揭露本实用新型以使本领域技术人员能够实现本实用新型。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变形。在以下描述中界定的本实用新型的基本原理可以应用于其他实施方案、变形方案、改进方案、等同方案以及没有背离本实用新型的精神和范围的其他技术方案。
[0027]
本领域技术人员应理解的是，在本实用新型的揭露中，术语“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系是基于附图所示的方位或位置关系，其仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此上述术语不能理解为对本实用新型的限制。
[0028]
可以理解的是，术语“一”应理解为“至少一”或“一个或多个”，即在一个实施例中，一个元件的数量可以为一个，而在另外的实施例中，该元件的数量可以为多个，术语“一”不能理解为对数量的限制。
[0029]
如图1所示，本实用新型的一优选技术方案提供一种适用于小断面油管隧道掘进施工用爆破孔布置结构，设置在隧道开挖工作面上，包括：
[0030]
装药孔100，其有多个，均间隔设置在所述隧道开挖工作面的中间部位上，且所述装药孔100垂直于所述隧道开挖工作面，所有所述装药孔100形成环形；所述装药孔100形成
的环形中，相邻两个装药孔100之间距离8-18cm，该距离下，较为容易形成临空面。
[0031]
空孔200，其有多个，均间隔设置在所述隧道开挖工作面上，所述空孔200被围设在所述装药孔100形成的环形内，所述空孔200和所述装药孔100的孔径一致；
[0032]
辅助孔300，其有多个，均间隔设置在所述隧道开挖工作面上，且所述辅助孔300距离所述隧道开挖工作面上的设计轮廓线0.4-0.8m。
[0033]
顶孔600，其有多个，且均匀间隔沿着所述隧道开挖工作面的的外轮廓线设置，且相邻两个顶孔600之间间距0.4-0.7m。
[0034]
且所述装药孔、空孔、顶孔、辅助孔均垂直于所述隧道开挖工作面。
[0035]
上述技术方案中，所述装药孔100彼此之间都平行设置，空孔200是不装炸药的，作为装药炮孔爆破时的辅助自由面和破碎体的补偿空间。所述辅助孔300主要用于扩大和延伸装药孔的范围，并将岩石崩落，所述辅助孔需要均匀设置，这样既要充分利用炸药能量，又要保证岩石按设计轮廓线崩落。装药孔和空孔的直径通常为40mm。且上述装药孔、空孔、顶孔、辅助孔均垂直于所述隧道开挖工作面，也就是采用垂直掏槽爆破孔，大大避免了小断面油管隧道内钻孔角度过大容易造成炮孔串通，可能产生哑炮影响循环进尺的问题，也避免了传统斜眼掏槽钻孔角度大会导致掏槽眼间距过大，临空面不易形成的问题，及其适用于小断面油管隧道。
[0036]
其中一技术方案中，所述的适用于小断面油管隧道掘进施工用爆破孔布置结构进一步包括：
[0037]
周边孔400，其有多个，均间隔设置在所述隧道开挖工作面上，且所述周边孔400距离所述隧道开挖工作面上的设计轮廓线0.1-0.2m，所述周边孔400的孔径为0.4-1.0m。地下爆破时，在开挖断面周边上钻凿形成周边孔，可以使爆破的轮廓形状完整。
[0038]
其中一技术方案中，所述的适用于小断面油管隧道掘进施工用爆破孔布置结构进一步包括：
[0039]
底孔500，其有多个，均间隔设置在所述隧道开挖工作面上，且所述底孔500的孔顶比隧道底板高出0.1-0.2m，所述底孔500的孔底低于隧道底板0.1-0.2m。相邻两个底孔500间距为0.4-0.7m。
[0040]
其中一技术方案中，所述底孔500的装药量介于所述装药孔100的装药量和所述辅助孔300的装药量之间，且所述底孔500的装药高度为底孔500孔深的0.5-0.7倍之间。
[0041]
其中一技术方案中，所述装药孔100、所述空孔200、所述辅助孔300、所述底孔500、所述顶孔600的数量之和为n，其采用以下公式计算得到：
[0042][0043]
式中n——炮孔数目，单位为个；
[0044]
f——岩石坚固性系数；
[0045]
s——排水隧道掘进断面面积，m2。
[0046]
其中一技术方案中，所述装药孔100、所述空孔200、所述辅助孔300、所述底孔500、所述顶孔600均采用密实装药结构，所述周边孔400孔间间隔装药结构。
[0047]
尽管本实用新型的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用，它完全可以被适用于各种适合本实用新型的领域，对于熟悉本领域的人员而言，
可容易地实现另外的修改，因此在不背离权利要求及等同范围所限定的一般概念下，本实用新型并不限于特定的细节和这里示出与描述的图例。
