1.本技术涉及一种血栓弹力图仪，属于血样检测技术领域。


背景技术：

2.血栓弹力图仪是一种从整个动态过程来监测凝血过程的分析仪器，能够全面的反映患者从凝血到纤溶的全过程中凝血各个成分之间的相互作用的结果，在整个监测过程中，需要设置一种保护装置对相应检测机构进行固定保护。例如公开号为cn 211179860 u的实用新型专利公开了一种血栓弹力图仪可收缩保护装置，具体为：在竖直杆向右滑动过程中，竖直杆上端头便挤压联动推杆，使得联动推杆向下倾斜的末端向下推动上挡板，上挡板便沿着条形滑槽向下滑动，则上挡板和下挡板便对接在一起遮挡住检测机构所处位置，实现防护，并且将主机体底板右端的卡栓滑动穿插进滑板上的插槽中，实现滑板位置固定。但是不能实现对检测杯的现自动上杯、下杯等动作。


技术实现要素：

3.根据本技术的一个方面，提供了一种血栓弹力图仪，该仪器降低对工作人员的依赖，实现检测杯自动上杯、下杯或方位移动等操作。
4.血栓弹力图仪，包括机体和设于机体上的检测部件，其特征在于，所述检测部件包括检测头和检测样品支撑装置，所述检测头对所述检测样品支撑装置上的检测样品进行检测，所述检测样品支撑装置通过导向定位结构安装在所述机体上；
5.所述导向定位结构包括x轴导向机构、y轴导向机构和z轴导向机构，分别用于对所述检测样品支撑装置在所述机体上沿x轴、y轴以及z轴进行位置调整，所述y轴导向机构设置于所述机体上，所述x轴导向机构设置于所述y轴导向机构上，所述z轴导向机构设置于所述x轴导向机构上且与所述检测样品支撑装置连接。
6.进一步的，所述y轴导向机构包括两条平行设置的第一滑轨，两条所述第一滑轨分别安装于所述机体两侧，所述第一滑轨上均安装有第一滑块，所述第一滑轨分别与对应的所述第一滑块滑动连接，所述第一滑轨一侧沿长度方向均设置有滑槽，所述滑槽内设置有齿条，所述齿条在所述滑槽内滑动，所述齿条上安装有与其啮合的齿轮，所述第一滑轨上安装有第一电机，所述第一电机的输出端与所述齿轮的齿轮轴连接，所述第一滑块上均设置有安装座，所述安装座端部通过连接板与所述齿条连接。
7.进一步的，所述x轴导向机构包括固定板，所述固定板的两端分别与一对所述安装座连接，所述固定板的一侧设置有一对第二导轨，所述第二导轨上均设置有第二滑块，所述第二导轨与所述第二滑块滑动连接，一对所述第二滑块连接有l型板，所述固定板上还设置有第二螺杆，所述固定板上安装有第二电机，所述电机位于所述第二螺杆一端，且所述第二电机的输出端与所述第二螺杆一端连接，所述第二螺杆上设置有第一滑动块，所述第一滑动块与所述l型板连接。
8.进一步的，所述z轴导向机构包括一对第三滑轨，一对所述第三滑轨分别设置在所
述l型板与所述固定板相背的一侧，一对所述第三滑轨上分别设置有第三滑块，所述第三滑块分别与所述第三滑轨滑动连接，一对所述第三滑轨之间还平行设置有第三螺杆，所述l型板上安装有第三电机，且所述第三电机的输出端穿过所述l型板与所述第三螺杆的一端连接，所述第三螺杆上还设置有第二滑动块，所述检测样品支撑装置连接在所述第二滑动块上。
9.进一步的，所述第二螺杆的两端分别连接有第二支座，所述第二支座均与所述固定板连接；
10.所述第三螺杆的两端均连接有第三支座，所述第三支座均与所述l型板连接。
11.进一步的，所述机体包括底座和机架，所述检测头设置在所述机架上；
12.所述导向定位结构安装在所述底座上，且位于所述检测头的下方。
13.进一步的，所述检测样品支撑装置包括检测杯托板和置于所述检测杯托板上的检测杯。
14.本技术能产生的有益效果包括：
15.1)本技术所提供的血栓弹力图仪，具有导向定位结构，所述检测样品支撑装置通过导向定位结构安装在所述机体上；所述导向定位结构包括x轴导向机构、y轴导向机构和z轴导向机构，分别用于对所述检测样品支撑装置在所述机体上沿x轴、y轴以及z轴进行位置调整，从而实现检测杯的上杯、下杯的操作，还可以将检测杯移动至相应位置。
附图说明

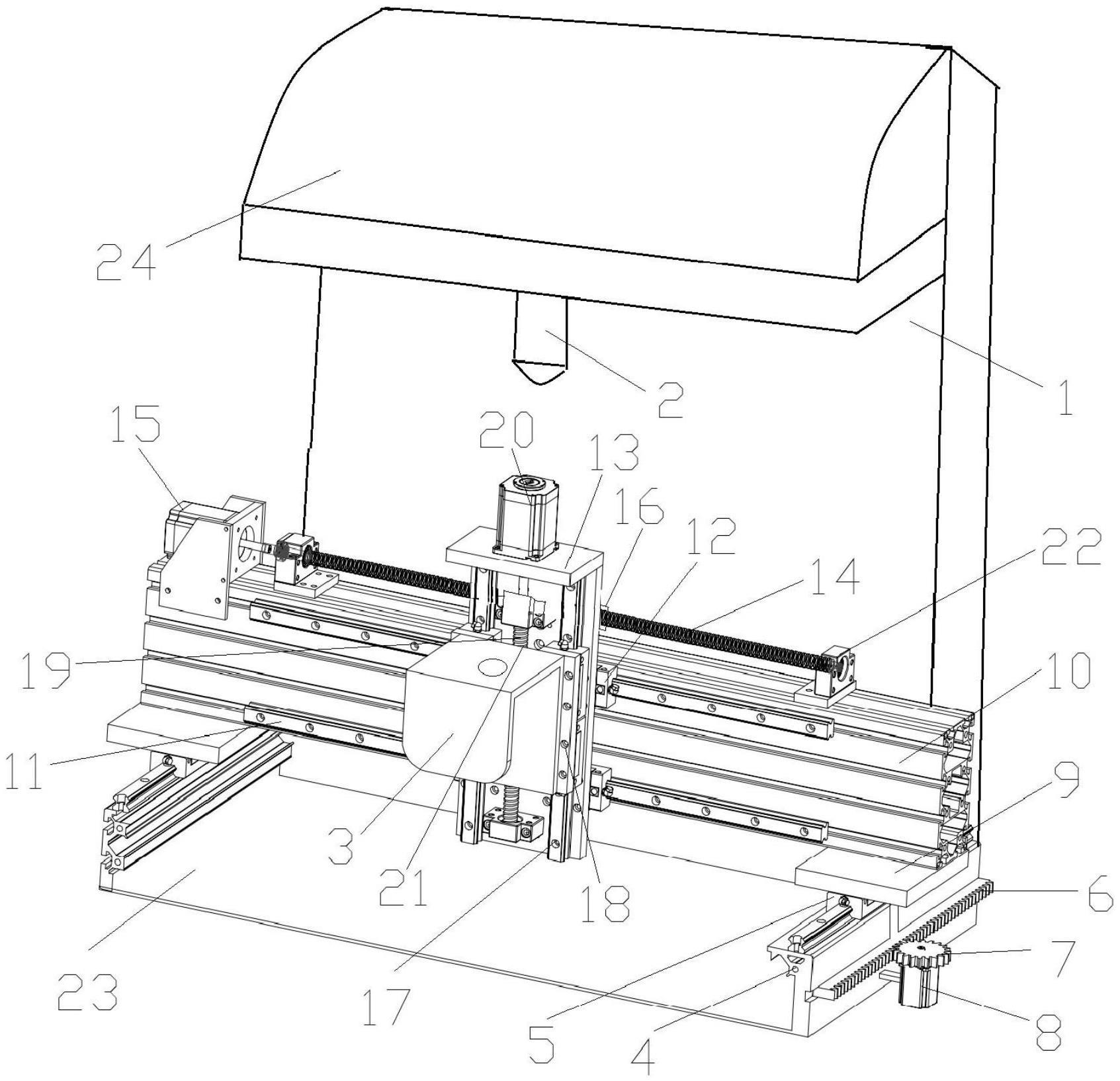

16.图1为本技术一种实施方式中血栓弹力图仪的整体结构示意图；
17.部件和附图标记列表：1-机体；2-检测头；3-检测样品支撑装置；4-第一滑轨；5-第一滑块；6-齿条；7-齿轮；8-第一电机；9-安装座；10-固定板；11-第二导轨；12-第二滑块；13-l型板；14-第二螺杆；15-第二电机；16-第一滑动块；17-第三滑轨；18-第三滑块；19-第三螺杆；20-第三电机；21-第二滑动块；22-第二支座；23-底座；24机架。
具体实施方式
18.下面结合实施例详述本技术，但本技术并不局限于这些实施例。
19.参见图1，血栓弹力图仪，包括机体1和设于机体1上的检测部件，其特征在于，所述检测部件包括检测头2和检测样品支撑装置3，所述检测头2对所述检测样品支撑装置3上的检测样品进行检测，所述检测样品支撑装置3通过导向定位结构安装在所述机体1上；
20.所述导向定位结构包括x轴导向机构、y轴导向机构和z轴导向机构，分别用于对所述检测样品支撑装置3在所述机体1上沿x轴、y轴以及z轴进行位置调整，所述y轴导向机构设置于所述机体1上，所述x轴导向机构设置于所述y轴导向机构上，所述z轴导向机构设置于所述x轴导向机构上且与所述检测样品支撑装置3连接。
21.所述y轴导向机构包括两条平行设置的第一滑轨4，两条所述第一滑轨4分别安装于所述机体1两侧，所述第一滑轨4上均安装有第一滑块5，所述第一滑轨4分别与对应的所述第一滑块5滑动连接，所述第一滑轨4一侧沿长度方向均设置有滑槽，所述滑槽内设置有齿条6，所述齿条6在所述滑槽内滑动，所述齿条6上安装有与其啮合的齿轮7，所述第一滑轨4上安装有第一电机8，所述第一电机8的输出端与所述齿轮7的齿轮轴连接，所述第一滑块
上均设置有安装座9，所述安装座9端部通过连接板与所述齿条6连接。其中，所述齿轮安装位置处于所述滑轨中间，所述第一电机固定在所述第一滑轨上，驱动所述齿轮转动，所述齿轮驱动所述齿条在所述滑槽内滑动，所述安装座与所述齿条连接，进而带动所述安装座在x轴的移动，所述x轴导向机构包括固定板10，所述固定板10的两端分别与一对所述安装座9连接，所述固定板10的一侧设置有一对第二导轨11，所述第二导轨11上均设置有第二滑块12，所述第二导轨11与所述第二滑块12滑动连接，一对所述第二滑块12连接有l型板13，所述固定板10上还设置有第二螺杆14，所述固定板10上安装有第二电机15，所述第二电机15位于所述第二螺杆14一端，且所述第二电机15的输出端与所述第二螺杆14一端连接，所述第二螺杆14上设置有第一滑动块16，所述第一滑动块16与所述l型板13连接。所述z轴导向机构包括一对第三滑轨17，一对所述第三滑轨17分别设置在所述l型板13与所述固定板10相背的一侧，一对所述第三滑轨17上分别设置有第三滑块18，所述第三滑块18分别与所述第三滑轨17滑动连接，一对所述第三滑轨17之间还平行设置有第三螺杆19，所述l型板13上安装有第三电机20，且所述第三电机20的输出端穿过所述l型板13与所述第三螺杆19的一端连接，所述第三螺杆19上还设置有第二滑动块21，所述检测样品支撑装置3连接在所述第二滑动块21上。
22.值得说明的是，所述y轴导向机构带动x轴导向机构在所述y轴导向机构上滑动，使所述检测样品支撑装置3在y轴方向移动，所述x轴导向机构带动所述z轴导向机构在所述x轴导向机构上滑动，使所述检测样品支撑装置3在x轴方向移动，同时，所述检测样品支撑装置到达所述检测头正下方准备检测动作或者离开所述检测头下方，所述检测样品支撑装置在所述z轴导向机构上滑动，即所述检测样品支撑装置在z轴方向移动，从而实现检测杯的上杯和下杯动作，整个动作全自动完成，减少了对工作人员的依赖。
23.所述第二螺杆14的两端均连接有第二支座22，所述第二支座22均与所述固定板10连接；
24.所述第三螺杆19的两端均连接有第三支座，所述第三支座均与所述l型板13连接。
25.具体地，所述第二螺杆、第三螺杆分别通过所述第二支座、第三支座固定在所述固定板、所述l型板上。
26.所述机体1包括底座23和机架24，所述检测头2设置在所述机架24上；
27.所述导向定位结构安装在所述底座23上，且位于所述检测头2的下方。
28.所述检测样品支撑装置3包括检测杯托板和置于所述检测杯托板上的检测杯。
29.具体地，所述检测头与所述测试杯安装完成，进行正常检测环节，使承载血样的测试杯均速转运，一旦血栓形成，置于检测杯血样中的金属探针受到血液凝固形成的切应力作用，随之出现左右旋动，金属针在转动过程中由于切割磁力线而产生电流，经电脑软件处理后，便形成血栓弹力图曲线。
30.以上所述，仅是本技术的几个实施例，并非对本技术做任何形式的限制，虽然本技术以较佳实施例揭示如上，然而并非用以限制本技术，任何熟悉本专业的技术人员，在不脱离本技术技术方案的范围内，利用上述揭示的技术内容做出些许的变动或修饰均等同于等效实施案例，均属于技术方案范围内。
