1.本实用新型涉及建筑施工技术领域,尤其涉及一种建筑外墙保温层的取样装置。
背景技术:2.在对既有建筑进行鉴定时,通常需要对外墙保温层进行取样,进行相关的试验检测。目前,没有专门针对外墙保温层进行取样的装置,通常是采用美工刀切割后,再使用铲刀取下相应的取样样品。该操作方式会存在一下弊端:
3.1、取样样品不能一次性成型,通常取得的取样样品需要进行加工,修正,重复劳动;
4.2、现场破坏面积大于试验需要,为了保证后期的制样,常常需要过量取样,对现场造成的破坏较大;
5.3、过度依赖取样人员的操作经验,由于工具没有针对性,要取得较为完成的取样样品较为困难,需要依赖熟练的操作,效率不高。
技术实现要素:6.本实用新型要解决的技术问题是:为了解决现有技术通过美工刀和铲刀对外墙保温层进行取样时,取样样品不能一次性成型,需要对取样样品进行二次制样或者修正而影响外墙保温层取样效率的技术问题,本实用新型提供一种建筑外墙保温层的取样装置,通过切割机构和取样机构能够实现外墙保温层取样的一次性成型,提高了外墙保温层的取样效率。
7.本实用新型解决其技术问题所采用的技术方案是:一种建筑外墙保温层的取样装置,包括:切割机构和取样机构;所述切割机构和所述取样机构相连接,所述取样机构贯穿所述切割机构;所述切割机构包括:切割刀;所述切割刀包括:底板和侧板,所述侧板设置成环形,所述侧板的一端与所述底板相连接,所述底板与所述侧板之间形成凹槽。
8.由此,在外墙保温层取样的过程中,通过切割刀对外墙保温层进行切割,通过取样机构对切割后的外墙保温层进行取样,能够一次性完整切割出满足实验要求的样品,实现了外墙保温层取样样品一次性成型的效果,无需对样品进行二次制样或者修正,提高了外墙保温层的取样效率。
9.进一步地,所述切割机构还包括:刃脚,所述刃脚设置成环形,所述刃脚与所述侧板的另一端相连接。
10.进一步地,所述凹槽与所述刃脚的中空部分共同形成取样槽。由此,能够将取样样品置于取样槽内。
11.进一步地,所述切割机构还包括:第一连接杆和第一操作件;所述第一连接杆的一侧与所述切割刀远离所述刃脚的一侧相连接,所述第一连接杆的另一侧与所述第一操作件相连接。由此,通过第一连接杆和第一操作件能够对切割刀和刃脚进行操作,确保切割刀和刃脚能够插入到外墙保温层内。
12.进一步地,所述第一操作件上开设有第三通孔,所述第一连接杆上开设有第一通孔,所述切割刀上开设有第二通孔。
13.进一步地,所述第三通孔、所述第一通孔、所述第二通孔以及所述取样槽相连通。
14.进一步地,所述取样机构包括:第二连接杆,所述第二连接杆贯穿所述第三通孔、所述第一通孔以及所述第二通孔。
15.进一步地,所述取样机构还包括:吸附件,所述吸附件位于所述取样槽的内部,所述吸附件与所述第二连接杆的一端相连接。由此,在取样时,能够确保吸附件件与保温层紧密贴合,实现样品的吸附取样,同时,在取样时,能够保证样品受力面积大且受力均匀,提高了样品的合格率。
16.进一步地,所述取样机构还包括:第二操作件,所述第二操作件与所述第二连接杆的另一端相连接。由此,通过第二操作件和第二连接杆便于对吸附件进行操控,从而便于将样品取出。
17.进一步地,所述刃脚的内侧面设置成平面,所述刃脚的外侧面设置成斜面,所述平面与所述斜面之间的夹角α为锐角。由此,能够在取样时,减少外墙保温层的破坏面积。
18.与现有技术相比,本实用新型的有益效果是:
19.1、本实用新型通过切割机构和取样机构的设计,在外墙保温层取样的过程中,通过切割刀对外墙保温层进行切割,通过取样机构对切割后的外墙保温层进行取样,能够一次性完整切割出满足实验要求的样品,实现了外墙保温层取样样品一次性成型的效果,无需对样品进行二次制样或者修正,提高了外墙保温层的取样效率。
20.2、本实用新型通过吸附件的设置,在取样时,能够确保吸附件件与保温层紧密贴合,实现样品的吸附取样,同时,在取样时,能够保证样品受力面积大且受力均匀,提高了样品的合格率。
21.3、本实用新型通过刃脚的设计,能够在取样时,减少外墙保温层的破坏面积。
附图说明
22.下面结合附图和实施例对本实用新型进一步说明。

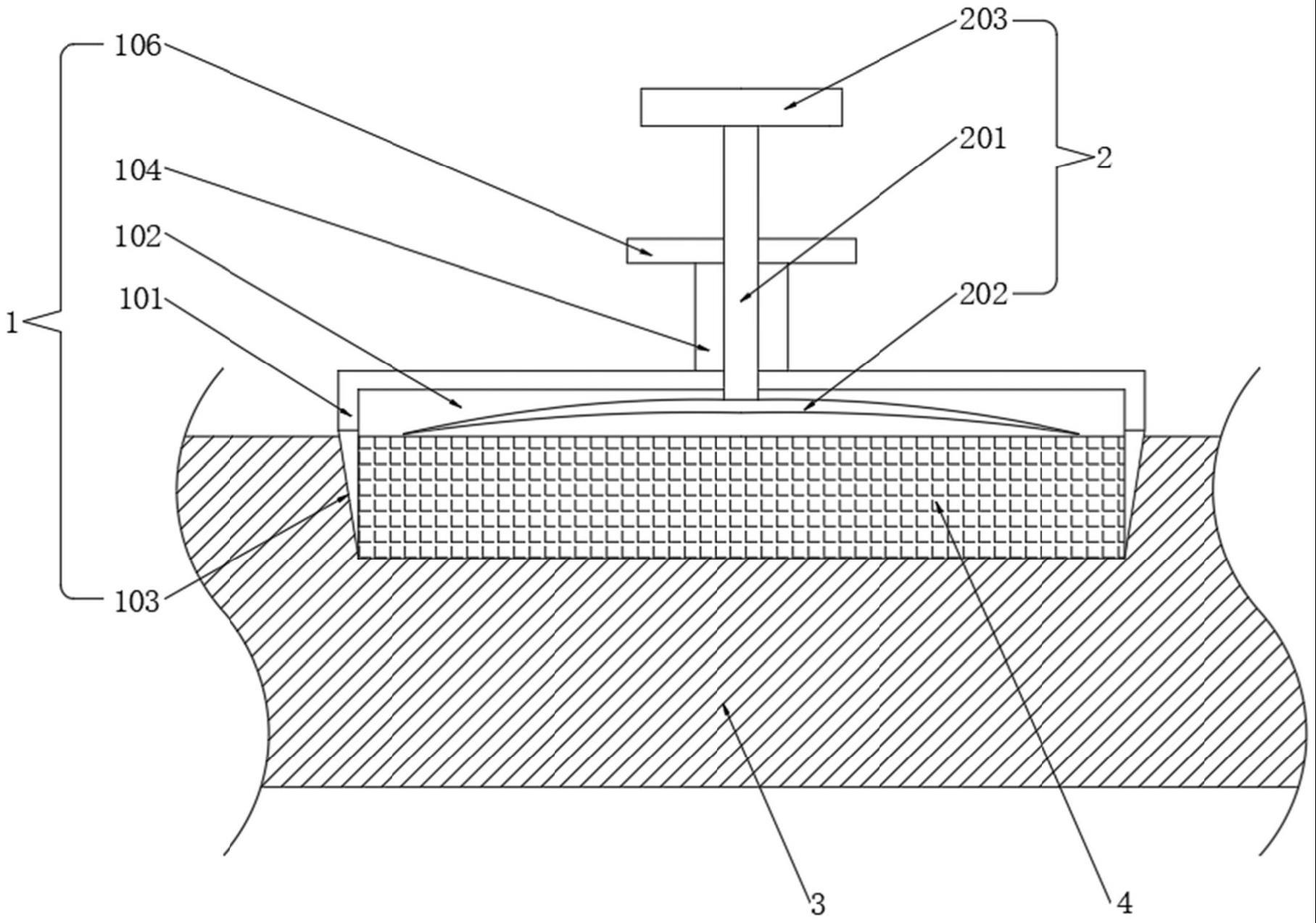

23.图1为本实用新型的建筑外墙保温层的取样装置的剖面结构示意图;
24.图2为本实用新型的建筑外墙保温层的取样装置的俯视图;
25.图3为本实用新型切割机构的剖面结构示意图;
26.图4为本实用新型的保温层取样的效果图。
27.图中:1、切割机构;101、切割刀;102、取样槽;103、刃脚;104、第一连接杆;105、第一通孔;106、第一操作件;107、第二通孔;108、第三通孔;109、平面;110、斜面;2、取样机构;201、第二连接杆;202、吸附件;203、第二操作件;3、外墙保温层;4、取样样品。
具体实施方式
28.现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图,仅以示意方式说明本实用新型的基本结构,因此其仅显示与本实用新型有关的构成。
29.在本实用新型的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺
时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,除非另有说明,“多个”的含义是两个或两个以上。
30.在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
31.如图1至图4所示,是本实用新型最优实施例,本实施例的建筑外墙保温层的取样装置,包括:切割机构1和取样机构2;切割机构1和取样机构2相连接,取样机构2贯穿切割机构1;切割机构1包括:切割刀101;切割刀101包括:底板和侧板,侧板设置成环形,侧板的一端与底板相连接,底板与侧板之间形成凹槽。由此,在外墙保温层3取样的过程中,通过切割刀101对外墙保温层3进行切割,通过取样机构2对切割后的外墙保温层3进行取样,能够一次性完整切割出满足实验要求的样品,实现了外墙保温层3取样样品4一次性成型的效果,无需对样品进行二次制样或者修正,提高了外墙保温层3的取样效率。
32.在本实施例中,切割机构1还包括:刃脚103,刃脚103设置成环形,刃脚103与侧板的另一端相连接;凹槽与刃脚103的中空部分共同形成取样槽102;切割机构1还包括:第一连接杆104和第一操作件106;第一连接杆104的一侧与切割刀101远离刃脚103的一侧相连接,第一连接杆104的另一侧与第一操作件106相连接;第一操作件106上开设有第三通孔108,第一连接杆104上开设有第一通孔105,切割刀101上开设有第二通孔107;第三通孔108、第一通孔105、第二通孔107以及取样槽102相连通;刃脚103的内侧面设置成平面109,刃脚103的外侧面设置成斜面110,平面109与斜面110之间的夹角α为锐角。例如,第一操作件106可以为手柄。能够将取样样品4置于取样槽102内;通过第一连接杆104和第一操作件106能够对切割刀101和刃脚103进行操作,确保切割刀101和刃脚103能够插入到外墙保温层3内;能够在取样时,减少外墙保温层3的破坏面积。
33.在本实施例中,取样机构2包括:第二连接杆201,第二连接杆201贯穿第三通孔108、第一通孔105以及第二通孔107;取样机构2还包括:吸附件202,吸附件202位于取样槽102的内部,吸附件202与第二连接杆201的一端相连接;取样机构2还包括:第二操作件203,第二操作件203与第二连接杆201的另一端相连接。例如,第二操作件203可以为手柄,吸附件202可以为吸盘。在取样时,能够确保吸附件202件与保温层紧密贴合,实现样品的吸附取样,同时,在取样时,能够保证样品受力面积大且受力均匀,提高了样品的合格率;通过第二操作件203和第二连接杆201便于对吸附件202进行操控,从而便于将样品取出。
34.本实用新型的工作原理是:在取样时,首先选取合适的取样区域,用水将保温层的表面润湿方便将吸附件202中的空气排出;再将整个取样装置安放在所选取的取样区域上,用手按压第二操作件203,使得吸附件202吸附在待取样的外墙保温层3表面,以测试吸附件202的吸附效果确保吸附件202能够将外墙保温层3吸附起来;待吸附件202能够将外墙保温层3吸附起来后,用手按压第一操作件106,推动切割刀101与刃脚103向靠近外墙保温层3的
一侧推进,待切割刀101与刃脚103与外墙保温层3相接触后,对外墙保温层3进行均匀切割,以形成取样样品4;最后向远离外墙保温层3的一侧拉动第二操作件203,使得切割刀101与刃脚103脱离外墙保温层3,从而使得取样样品4脱离外墙保温层3,将整个取样装置从外墙保温层3上取下,再将取样样品4从吸附件202上取下,即可对取下的取样样品4进行检测。
35.综上所述,本实用新型通过切割机构1和取样机构2的设计,在外墙保温层3取样的过程中,通过切割刀101对外墙保温层3进行切割,通过取样机构2对切割后的外墙保温层3进行取样,能够一次性完整切割出满足实验要求的样品,实现了外墙保温层3取样样品4一次性成型的效果,无需对样品进行二次制样或者修正,提高了外墙保温层3的取样效率;通过吸附件202的设置,在取样时,能够确保吸附件202件与保温层紧密贴合,实现样品的吸附取样,同时,在取样时,能够保证样品受力面积大且受力均匀,提高了样品的合格率;通过刃脚103的设计,能够在取样时,减少外墙保温层3的破坏面积。
36.以上述依据本实用新型的理想实施例为启示,通过上述的说明内容,相关工作人员完全可以在不偏离本项实用新型技术思想的范围内,进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容,必须要如权利要求范围来确定其技术性范围。
