1.本实用新型涉及工程技术领域，具体是指一种线材生产用上下料设备。


背景技术：

2.线材是热轧型钢中断面尺寸最小的一种。在我国一般直径5～9毫米共八种规格的成卷供应的热轧圆钢称为线材。线材因以盘卷交货，故又称为盘条。国外对线材的概念和我国略有不同，除圆形断面外也有其他形状，其直径由于需求情况和生产技术水平不同而不一致。根据轧机的不同可分为高速线材（高线）和普通线材（普线）两种。
3.现有的线材上下料装置，在高度升降上，一般会采用多用驱动结构入电动伸缩杆、或链条链轮等一些列较为复杂的结构构成，在夹持线上上一般采用机械手，但是线材都是直径很大的线圈，因此需要大型的机械手，但是大型的机械手成本很高，综上，这些对于中小型的企业来说，采用这种几乎全是驱动件操纵机械结构，维修不便且成本太高。


技术实现要素：

4.本实用新型要解决的技术问题是解决几乎全是驱动件操纵机械结构，维修不便且成本太高的问题，提供一种减少驱动器且也方便操作的上下料的线材生产用上下料设备。
5.为解决上述技术问题，本实用新型提供的技术方案为：一种线材生产用上下料设备，包括底座，所述底座上面设有轴承一，所述轴承一内设有立柱，所述立柱套接设有轴承二，所述轴承二外侧面设有若干个加强板，所述加强板下面与底座固定连接，所述立柱外侧面且高于轴承二滑动连接设有挂套，所述立柱上面铰接设有移动杆，所述移动杆远离立柱的一端设有伸缩杆，所述伸缩杆远离立柱的一端设有轴承三，所述轴承三下面设有连接绳，所述连接绳下面设有连接框架，所述连接框架下面均布设有若干个吊钩机构，所述吊钩机构包括连接框架下面均布设有若干个的锁链，所述锁链下面设有钩，所述移动杆下面设有安装板，所述安装板下面铰接设有调节杆，所述调节杆另一端与挂套铰接，所述挂套远离调节杆的侧面设有两个固定板一，所述固定板一相对的侧面之间转动设有轴一，所述轴一上设有缠绕盘一，所述移动杆靠近缠绕盘一的侧面且靠近下端处设有两个固定板二，所述固定板二相对的侧面之间转动设有轴二，所述轴二上设有缠绕盘二，所述轴二延伸出固定板二的一端设有驱动电机，所述驱动电机与固定板二固定连接，所述缠绕盘一和缠绕盘二之间设有调节绳。
6.本实用新型与现有技术相比的优点在于：本实用新型产品便于拆卸，方便运输到任意位置组装使用，将伸缩杆收起，驱动电机启动调整缠绕盘二放松调节绳，挂套由于伸缩杆和移动杆重力作用或者人力往下按压而向下滑动，进而收起了本实用新型产品，便于存储运输，使用时候，将线材挂在钩上，调整伸缩杆长度，然后转动缠绕盘二收紧调节绳，使调节杆支撑移动杆上升，进而增加了本实用新型高度，便可以将线材起吊至合适高度，完成吊装，实现上下料；综上本实用新型产品使用的器材都是本领域常见的，易于组装和安装，巧妙的运用了这些结构可以实现复杂升降设备的高度调整和复杂机械手实现的抓握线材作
用，更易于维修和维护，主要是成本上也大大降低了，利于中小型企业使用。
7.作为改进，所述伸缩杆包括若干个可依次插接的套筒，所述套筒内均设有内螺纹，所述套筒外侧面设有与内螺纹螺纹连接的外螺纹，套筒通过内螺纹和外螺纹螺纹连接，便可以增加伸缩杆长度或者缩小其长度，而且方便拆卸，更好存储和运输。
8.作为改进，所述立柱两侧均设有滑槽，所述挂套靠近立柱的两侧面设有与滑槽滑动连接的滑块，便于滑动和固定挂套的位置。
9.作为改进，所述调节绳为钢丝绳，结实耐用。
10.作为改进，所述钩的勾尖为圆滑过渡，避免误伤人体。
11.作为改进，所述底座下面四角处均设有支撑脚。
附图说明

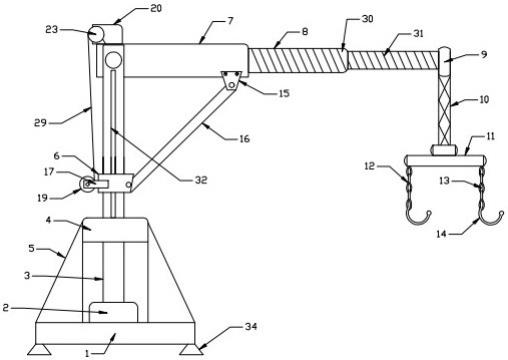

12.图1是本实用新型一种线材生产用上下料设备的主视结构示意图。
13.图2是本实用新型一种线材生产用上下料设备的左视结构示意图。
14.图3是本实用新型一种线材生产用上下料设备的滑槽滑块俯视结构示意图。
15.如图所示：1、底座，2、轴承一，3、立柱，4、轴承二，5、加强板，6、挂套，7、移动杆，8、伸缩杆，9、轴承三，10、连接绳，11、连接框架，12、吊钩机构，13、锁链，14、钩，15、安装板，16、调节杆，17、固定板一，18、轴一，19、缠绕盘一，20、固定板二，21、轴二，22、缠绕盘二，23、驱动电机， 29、调节绳，30、套筒，31、外螺纹，32、滑槽，33、滑块，34、支撑脚。
实施方式
16.下面结合附图对本实用新型做进一步的详细说明。
17.结合附图1、图2、图3，一种线材生产用上下料设备，包括底座1，所述底座1上面设有轴承一2，所述轴承一2内设有立柱3，所述立柱3套接设有轴承二4，所述轴承二4外侧面设有若干个加强板5，所述加强板5下面与底座1固定连接，所述立柱3外侧面且高于轴承二4滑动连接设有挂套6，所述立柱3上面铰接设有移动杆7，所述移动杆7远离立柱3的一端设有伸缩杆8，所述伸缩杆8远离立柱3的一端设有轴承三9，所述轴承三9下面设有连接绳10，所述连接绳10下面设有连接框架11，所述连接框架11下面均布设有若干个吊钩机构12，所述吊钩机构12包括连接框架11下面均布设有若干个的锁链13，所述锁链13下面设有钩14，所述移动杆7下面设有安装板15，所述安装板15下面铰接设有调节杆16，所述调节杆16另一端与挂套6铰接，所述挂套6远离调节杆16的侧面设有两个固定板一17，所述固定板一17相对的侧面之间转动设有轴一18，所述轴一18上设有缠绕盘一19，所述移动杆7靠近缠绕盘一19的侧面且靠近下端处设有两个固定板二20，所述固定板二20相对的侧面之间转动设有轴二21，所述轴二21上设有缠绕盘二22，所述轴二21延伸出固定板二20的一端设有驱动电机23，所述驱动电机23与固定板二20固定连接，所述缠绕盘一19和缠绕盘二22之间设有调节绳29。
18.所述伸缩杆8包括若干个可依次插接的套筒30，所述套筒30内均设有内螺纹，所述套筒30外侧面设有与内螺纹螺纹连接的外螺纹31。
19.所述立柱3两侧均设有滑槽32，所述挂套6靠近立柱3的两侧面设有与滑槽32滑动连接的滑块33。
20.所述调节绳29为钢丝绳。
21.所述钩14的勾尖为圆滑过渡。
22.所述底座1下面四角处均设有支撑脚34。
23.本实用新型在具体实施时，本实用新型产品便于拆卸，方便运输到任意位置组装使用，将伸缩杆8收起，驱动电机23启动带动缠绕盘二22放松调节绳29，挂套6由于伸缩杆8和移动杆7重力作用或者人力往下按压而向下滑动，进而收起了本实用新型产品，便于存储运输；使用时候，将线材挂在钩14上，调整伸缩杆8长度，然后转动缠绕盘二22收紧调节绳29，使调节杆16支撑移动杆7上升，进而增加了本实用新型高度，便可以将线材起吊至合适高度，完成吊装；轴承一2和轴承二4的配合，方便转动立柱3，进而调整钩14角度，同时轴承二4与加强板5配合，便于稳固支撑立柱3；连接绳10便于吊钩机构12有移动和调整空间，如可以随意增加高度，其组装和修改地方很小，更方便实际使用需要；驱动电机优选为伺服电机，能够正向转动和反向转动，进而带动调节绳收放。
24.以上对本实用新型及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本实用新型的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本实用新型创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本实用新型的保护范围。
