一种基于环保的水泥自动叠包趸船装置的制作方法-j9九游会真人

1.本实用新型涉及水泥生产节能环保技术领域，具体是一种基于环保的水泥自动叠包趸船装置。


背景技术：

2.目前水泥行业袋装水泥装船方式，主要通过短驳发运到趸船，趸船装船机直接装船和趸船集装吊运装船等形式，虽然各公司前期通过技术改造等优化措施，但无法彻底解决装卸过程中的扬尘等问题。在装船过程中水泥袋内部存在气压，以及在外界自然风的影响下，由于进船落差较大，水泥袋在跌落时受挤压或冲击的作用导致现场粉尘飞扬，在环境保护和职业健康管理方面存在较大风险。同时，因在装船时无法码包，存在破包现象造成水泥损失，客户卸船难度大、周期长、费用高，市场竞争优势低。
3.因此，需要一种基于环保的水泥自动叠包趸船装置来实现袋装水泥装船过程减少短驳费用，提高发运效率，降低粉尘、噪音污染，且有效降低装船过程中产生的破包损耗，控制成本,节约环保。


技术实现要素：

4.本实用新型的目的在于提供一种基于环保的水泥自动叠包趸船装置，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种基于环保的水泥自动叠包趸船装置，包括自动叠包机、胶带输送机、单轨行车、袋式收尘器、离心式收尘风机、出风口消声器；所述单轨行车可将叠摞、捆扎后的水泥包捆吊出自动叠包趸船装置；所述袋式收尘器通过压缩空气管道与离心式收尘风机连通；所述离心式收尘风机出风口处安装出风口消声器。
7.作为本实用新型进一步的方案：所述自动叠包机为滑轮平衡式交替叠摞，自动缓冲减震，来自厂区的袋装水泥通过胶带输送机接入趸船上的自动叠包机，通过自动叠包机进行自动分层叠摞、捆扎，形成以1t为单位的包捆。
8.作为本实用新型进一步的方案：所述袋式收尘器安装在胶带输送机与自动叠包机连通处顶部，胶带输送机与自动叠包机连通处存在高度落差，袋装水泥袋在跌落时产生的粉尘通过袋式收尘器有效回收。
9.作为本实用新型进一步的方案：所述自动叠包趸船装置采用彩钢板房三面封闭架空设计，降低装置产生的粉尘、噪音污染。
10.与现有技术相比，本实用新型的有益效果是：
11.1、本实用新型中来自厂区的袋装水泥通过胶带输送机接入趸船上的自动叠包机，通过自动叠包机进行自动分层叠摞、捆扎，形成以1t为单位的包捆，再通过单轨行车将叠摞、捆扎后的水泥包捆吊出自动叠包趸船装置，取消了短驳车辆运输，提高了发运效率，降低发运过程中产生的袋装水泥破包损耗，控制成本,节约环保。
12.2、本实用新型通过设置以离心式收尘风机为动力源的袋式主动收尘，安装在胶带输送机与自动叠包机连通处顶部，再加上自动叠包趸船装置采用彩钢板房三面封闭架空设计，收尘效率得到有效提升，降低了对周围环境造成的粉尘污染。通过在离心式收尘风机出风口处安装出风口消声器，降低了对周围环境造成的噪音污染。
附图说明

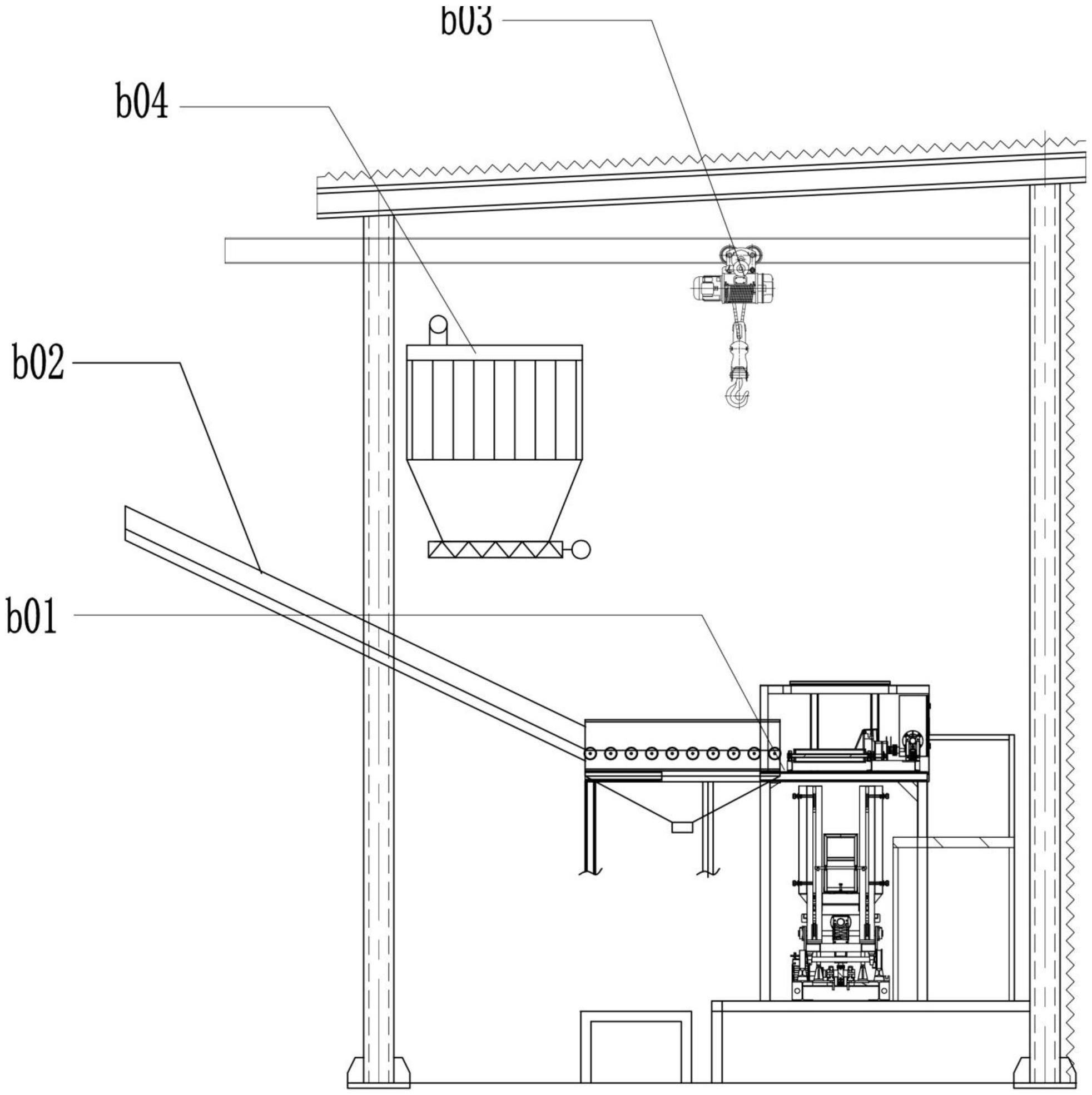

13.图1为本实用新型正面结构示意图；
14.图2为本实用新型中袋式收尘器、离心式收尘风机、出风口消声器的结构示意图；
15.1.图1-2中：b01自动叠包机、b02胶带输送机、b03单轨行车、b04袋式收尘器、b05离心式收尘风机、b06出风口消声器。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
17.请参阅图1-2，本实用新型实施例中，一种基于环保的水泥自动叠包趸船装置，包括b01自动叠包机、b02胶带输送机、b03单轨行车、b04袋式收尘器、b05离心式收尘风机、b06出风口消声器；所述b03单轨行车可将叠摞、捆扎后的水泥包捆吊出自动叠包趸船装置；所述b04袋式收尘器通过压缩空气管道与b05离心式收尘风机连通；所述b05离心式收尘风机出风口处安装出b06风口消声器。
18.当来自厂区的袋装水泥通过b02胶带输送机因高度落差落入趸船装置上的b01自动叠包机。当袋装水泥进入b01自动叠包机内部，利用滑轮平衡技术原理自动减震、缓冲，平稳、整齐的摞放在托板之上，在制动器作用下自动定位下降，当总重为1t的袋装水泥落满后，自动捆扎后反板倒袋，由工作人员操作b03单轨行车将水泥包捆吊出趸船装置，通过码头吊装机械装船作业；卸包后，b01自动叠包机迅速自动上行复位,实现袋装水泥自动分层叠摞、捆扎机械化生产流程。该生产流程将胶带输送机替代短驳车辆运输，提高了发运效率，降低发运过程中产生的袋装水泥破包损耗，控制成本,节约环保。
19.当生产流程开始运作，b05离心式收尘风机开始工作，趸船装置内产生的含粉尘气体吸入至b04袋式收尘器内，经过b04袋式收尘器收尘作业，过滤后洁净空气继续通过空气压缩管道进入到b05离心式收尘风机中，经b06出风口消声器进行消声作业，最后通过排风烟囱排放至大气中，加上自动叠包趸船装置采用彩钢板房三面封闭架空设计，有效降低对周围环境造成的粉尘污染和噪音污染。
20.而b04袋式收尘器过滤后产生的水泥粉尘因重力原因降落在b04袋式收尘器底部，可以达到二次回收再利用的目的，有效降低袋装水泥发运过程中的物料损耗，控制成本,节约环保。
21.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新
型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
22.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。


技术特征：
1.一种基于环保的水泥自动叠包趸船装置，包括自动叠包机、胶带输送机、单轨行车、袋式收尘器、离心式收尘风机、出风口消声器；所述单轨行车可将叠摞、捆扎后的水泥包捆吊出自动叠包趸船装置；所述袋式收尘器通过压缩空气管道与离心式收尘风机连通；所述离心式收尘风机出风口处安装出风口消声器。2.根据权利要求1所述的一种基于环保的水泥自动叠包趸船装置，其特征在于：所述自动叠包机为滑轮平衡式交替叠摞，自动缓冲减震，来自厂区的袋装水泥通过胶带输送机接入趸船上的自动叠包机，通过自动叠包机进行自动分层叠摞、捆扎，形成以1t为单位的包捆。3.根据权利要求1所述的一种基于环保的水泥自动叠包趸船装置，其特征在于：所述袋式收尘器安装在胶带输送机与自动叠包机连通处顶部，胶带输送机与自动叠包机连通处存在高度落差，袋装水泥袋在跌落时产生的粉尘通过袋式收尘器有效回收。4.根据权利要求1所述的一种基于环保的水泥自动叠包趸船装置，其特征在于：所述自动叠包趸船装置采用彩钢板房三面封闭架空设计，降低装置产生的粉尘、噪音污染。

技术总结
本实用新型公开了一种基于环保的水泥自动叠包趸船装置，包括自动叠包机、胶带输送机、单轨行车、袋式收尘器、离心式收尘风机、出风口消声器。本实用新型中的基于环保的水泥自动叠包趸船装置可以实现袋装水泥装船过程减少短驳费用，提高发运效率，降低粉尘、噪音污染，且有效降低发运过程中产生的破包损耗，控制成本,节约环保。本,节约环保。本,节约环保。


技术研发人员：刘学勤 刘恩生 徐忠明 夏祖德 廖帆 吴周栋
受保护的技术使用者：江西庐山海螺水泥有限公司
技术研发日：2023.04.23
技术公布日：2023/10/27
