1.本实用新型涉及一种锂离子电池材料的过筛设备，属于筛选技术领域。


背景技术：

2.电池电极材料在使用时需要经过筛选去除杂质和团聚物等以此保证电池质量，例如正极材料杂质含量杂质越多，自放电的可能性会越大，如果颗粒过大或团聚物，导致电池出现颗粒划线。
3.现有电池材料筛选设备参见中国专利公开号为cn214555229u的一种两级锂电池负极材料筛分装置，公开技术为：位于圆锥斗型的筛网内的碳素材料颗粒受离心力作用沿着筛网的网面朝筛框的框边滑动，碳素材料颗粒充分翻动并与筛网面接触；虽然，能应用筛网全部网面充分对材料的快速筛分，但是，筛选时颗粒过大或团聚物获得离心力时会发生冲量冲击产生杂质。


技术实现要素：

4.为解决上述技术问题，本实用新型提供了一种锂离子电池材料的过筛设备。
5.本实用新型通过以下技术方案得以实现。
6.本实用新型提供的一种锂离子电池材料的过筛设备，包括：
7.筛斗；
8.筛网，筛网安装在筛斗顶部开口电极材料进行筛分；
9.弹簧，弹簧顶部固定安装在筛斗外部，弹簧为多个圆周间隔分布在筛斗外部；
10.供弹簧底部安装的架板，架板底部安装有产生振动的振动电机。
11.所述架板底部固定有支脚，支脚将架板支撑使振动电机间隔在地面上。
12.所述筛斗顶部有将筛斗顶部开口密封的盖板，盖板通过螺栓和密封圈密封安装在筛斗顶部开口。
13.所述筛网可拆卸安装在盖板上。
14.筛斗顶部开口的所述盖板上安装有入口管，入口管将筛网压紧在盖板上实现可拆卸安装。
15.所述筛斗上连通有提供真空度的真空管。
16.所述筛斗锥形底部连通有排料管。
17.所述排料管上安装有控制排料管打开或关闭的阀门。
18.本实用新型的有益效果在于：振动电机产生振动通过多个弹簧传递到筛斗上使筛斗发生摇摆，筛斗开口上的筛网随着筛斗发生倾斜使颗粒或团聚物充分翻动与筛网面接触而不获得离心动能，解决了筛选时颗粒过大或团聚物获得离心力时会发生冲量冲击产生杂质的问题。
附图说明

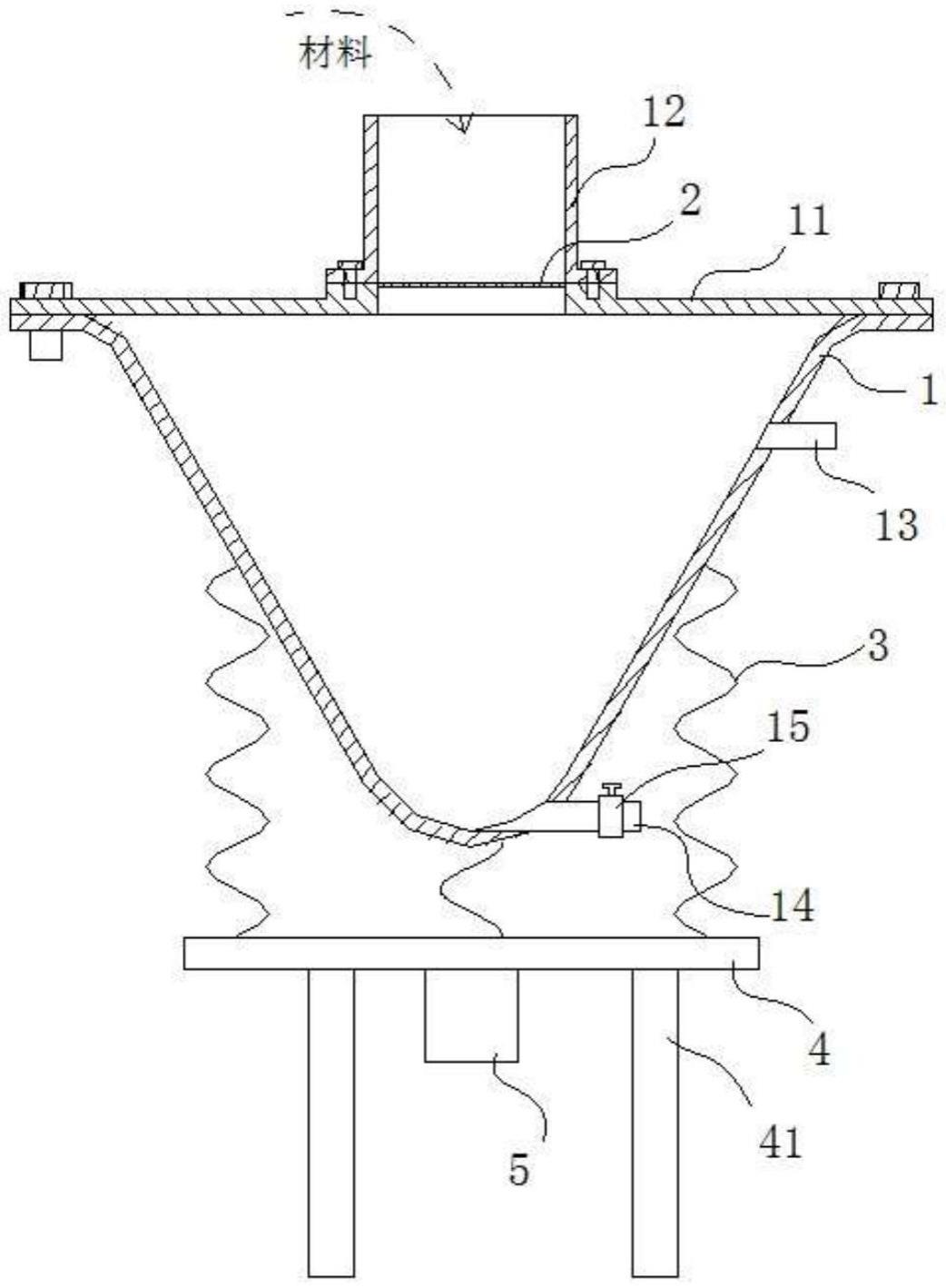

19.图1是本实用新型的主视剖面示意图；
20.图2是本实用新型的结构示意图；
21.图中：1-筛斗；2-筛网；3-弹簧；4-架板；41-支脚；5-振动电机；11-盖板；12-入口管；13-真空管；14-排料管；15-阀门。
具体实施方式
22.下面进一步描述本实用新型的技术方案，但要求保护的范围并不局限于所述。
23.如图1至图2所示。
24.本申请的一种锂离子电池材料的过筛设备，包括：
25.内部为圆弧锥体的筛斗1，筛斗1外部也为圆弧锥体；
26.筛斗1顶部开口安装有对材料进行筛分的筛网2，筛网2对电池的电极材料进行筛分；
27.顶部固定安装在筛斗1外部的弹簧3，弹簧3为多个圆周间隔分布在筛斗1外部；
28.供弹簧3底部安装的架板4，架板4底部安装有产生振动的振动电机5；架板4底部固定有支脚41，支脚41将架板4支撑使振动电机5间隔在地面上。
29.振动电机5产生振动通过多个弹簧3传递到筛斗1上使筛斗1发生摇摆，筛斗1开口上的筛网2随着筛斗1发生倾斜使材料颗粒充分翻动并与筛网面接触而不获得离心动能，解决了筛选时颗粒过大或团聚物获得离心力时会发生冲量冲击产生杂质的问题。
30.所述筛斗1顶部有将筛斗1顶部开口密封的盖板11，盖板11通过螺栓和密封圈密封安装在筛斗1顶部开口，所述筛网2可拆卸安装在盖板11上。
31.筛斗1顶部开口的所述盖板11上通过螺栓可拆卸固定安装有入口管12，入口管12将筛网2压紧在盖板11上实现可拆卸安装。
32.所述筛斗1上连通有提供真空度的真空管13，真空管13一端连通筛斗1中空内部，真空管13在使用时连通真空仪器，通过真空仪器抽出筛斗1内空气，使筛斗1达到真空，提高电池电极材料的筛分效率。
33.所述筛斗1锥形底部连通有排料管14用于排料，所述排料管14上安装有控制排料管14打开或关闭的阀门15。


技术特征：
1.一种锂离子电池材料的过筛设备，其特征在于，包括：筛斗(1)；筛网(2)，筛网(2)安装在筛斗(1)顶部开口电极材料进行筛分；弹簧(3)，弹簧(3)顶部固定安装在筛斗(1)外部，弹簧(3)为多个圆周间隔分布在筛斗(1)外部；供弹簧(3)底部安装的架板(4)，架板(4)底部安装有产生振动的振动电机(5)。2.如权利要求1所述的锂离子电池材料的过筛设备，其特征在于：所述架板(4)底部固定有支脚(41)，支脚(41)将架板(4)支撑使振动电机(5)间隔在地面上。3.如权利要求1所述的锂离子电池材料的过筛设备，其特征在于：所述筛斗(1)顶部有将筛斗(1)顶部开口密封的盖板(11)，盖板(11)通过螺栓和密封圈密封安装在筛斗(1)顶部开口。4.如权利要求1所述的锂离子电池材料的过筛设备，其特征在于：所述筛网(2)可拆卸安装在盖板(11)上。5.如权利要求4所述的锂离子电池材料的过筛设备，其特征在于：筛斗(1)顶部开口的所述盖板(11)上安装有入口管(12)，入口管(12)将筛网(2)压紧在盖板(11)上实现可拆卸安装。6.如权利要求1所述的锂离子电池材料的过筛设备，其特征在于：所述筛斗(1)上连通有提供真空度的真空管(13)。7.如权利要求1所述的锂离子电池材料的过筛设备，其特征在于：所述筛斗(1)锥形底部连通有排料管(14)。8.如权利要求7所述的锂离子电池材料的过筛设备，其特征在于：所述排料管(14)上安装有控制排料管(14)打开或关闭的阀门(15)。

技术总结
本申请公开了一种锂离子电池材料的过筛设备，包括：筛斗；筛网，筛网安装在筛斗顶部开口电极材料进行筛分；弹簧，弹簧顶部固定安装在筛斗外部，弹簧为多个圆周间隔分布在筛斗外部；供弹簧底部安装的架板，架板底部安装有产生振动的振动电机。振动电机产生振动通过多个弹簧传递到筛斗上使筛斗发生摇摆，筛斗开口上的筛网随着筛斗发生倾斜使颗粒或团聚物充分翻动与筛网面接触而不获得离心动能，解决了筛选时颗粒过大或团聚物获得离心力时会发生冲量冲击产生杂质的问题。量冲击产生杂质的问题。量冲击产生杂质的问题。


技术研发人员：龙波 吴吉强 刁胜 曾坚义
受保护的技术使用者：贵州嘉盈科技有限公司
技术研发日：2023.04.23
技术公布日：2023/10/27
