1.本实用新型涉及筛分机筛网技术领域，具体为一种筛分机用快拆筛网。


背景技术：

2.筛分机是利用物料与筛面的相对运动，将物料中能透过筛网筛孔的部分筛选出来，常常运用在冶金、建材、食品、中药材、烟草等领域。如中药材自动生产线中使用的筛分机设备，通过筛分将中药材中的泥沙、砾石和碎料剔除。为符合国家药品生产gmp的要求：最大限度降低药品生产过程中的污染、交叉污染以及混淆、差错的风险。每批生产结束时，需对筛分机进行清洗，由于筛网上的筛孔会插入物料，且筛网遮挡住了筛分机的u形槽板底部，无法直接对槽底清洗干净，需要将筛网从筛分机上拆下。
3.现有筛网与筛分机的固定方式主要由三种；一种是将筛网装配好后采用穿过筛网的蝶形螺母拧紧固定；第二种是采用星型把手拧紧固定，第三种是次啊因手轮旋转压紧固定。而按照现有的三种筛网与筛分机的固定方式，当筛分机清洗维护时,都必须先逐一旋转拧松蝶形螺母或星形把手或手轮，清洗完毕后，还得再逐一旋转拧紧蝶形螺母或星形把手或手轮，十分不便；尤其对于长度较长筛分机，安装有多段筛网，固定位置较多，每次清洗，拆装起来不但耗时费力，而且操作起来非常麻烦。


技术实现要素：

4.本实用新型的目的在于一种筛分机用快拆筛网，针对现有筛网拆装不便的问题，改善了筛网结构和安装方式，通过压扣的方式安装筛网，方便拆装时的操作，有效提高工作效率，具体内容如下：
5.一种筛分机用快拆筛网，包括：
6.u型槽板，设置安装在筛分机上，用于接住通过筛网筛落的物料，所述u型槽板两侧内壁设置有安装平台；
7.筛网，通过所述安装平台设置安装所述u型槽板内部；
8.压紧机构，设置安装在所述u型槽板上，用于将安装后的筛网压紧固定。
9.进一步地，所述u型槽板侧面开设有矩形孔；所述压紧机构包括固定座、把手、拉紧钩；所述固定座设置安装在所述u型槽板外侧位于所述矩形孔下方；所述把手一端与所述固定座铰接，所述把手两端之间设置有铰接位与所述拉紧钩一端铰接；所述拉紧钩上不与所述把手铰接一端设置有弯钩；所述把手往上抬时所述拉紧钩的弯钩部分能穿过所述矩形孔进入所述u型槽板内部，此时再将所述把手往下压让所述拉紧钩的弯钩部分向下压住设置安装在所述安装平台上的筛网。
10.进一步地，所述固定座表面为斜面，所述固定座越靠近所述矩形孔的部分越薄；所述固定座还包括把手铰接座，所述把手与所述把手铰接座铰接；所述把手铰接座固定连接安装在所述固定座斜面上，所述把手铰接座与所述固定座之间还设置有弹力橡胶层。
11.进一步地，所述把手由两片左右对称的把手片组合而成；所述铰接位为连接把手
片的开孔转轴，所述开孔转轴上垂直于轴向开设有螺纹通孔，所述拉紧钩一端设置有与所述螺纹通孔配合使用的外螺纹，所述拉紧钩一端旋入所述螺纹通孔后通过螺栓进行限位；所述把手片与所述固定座铰接的一端之间通过转轴连接，所述把手片另一端贴合后通过把手套将两片把手片套住固定。
12.进一步地，所述筛网两侧边缘与所述安装平台接触的部分不开设网孔；所述筛网边缘的上表面对应所述拉紧钩的弯钩部分向下压住筛网的位置固定安装有固定块，所述固定块中部开设有与所述弯钩直径相匹配的圆孔，所述拉紧钩压住所述筛网时所述弯钩扣进所述固定块上的圆孔内。
13.进一步地，所述筛网表面固定设置安装有护罩，所述护罩开口向所述筛网外侧，所述筛网安装后所述护罩边缘与所述u型槽板内壁连接，所述护罩能罩住所述矩形孔。
14.进一步地，所述护罩顶部向上固定设置有提手，用于从所述u型槽板内提出筛网。
15.进一步地，所述安装平台上方还设置有橡胶垫。
16.进一步地，所述u型槽板内部设置有方管框架，所述方管框架两侧分别固定安装在所述u型槽板两侧内壁设置的安装平台上方，所述方管框架俯视图为h型。
17.本实用新型工作原理如下：
18.u型槽板1内部两侧设置有安装平台11，安装平台11上设置有橡胶垫12用于静音，橡胶垫12的上方设置有h型的方管框架13，通过提手23将筛网2提起放入方管框架13上方，方管框架13中间的横杆对筛网2有一定的支撑作用。然后先抬起把手，将拉紧钩33一端的弯钩34部分穿过矩形孔14进入u型槽板1内部；然后将把手向下压，使拉紧钩33的弯钩34部分向下扣进筛网2上的固定块21的圆孔中，此时筛网2安装完毕。固定块21表面的护罩22能防止筛分物料从矩形孔14掉出。当需要拆卸筛网2进行清洗维护时只需要拉起把手，将拉紧钩33的弯钩34部分移出矩形孔14到u型槽板1外部；然后通过提手23将筛网2提出即可。
19.本实用新型相比于现有技术，产生的有益效果如下：
20.本实用新型所用筛网在拆装时仅需要拉起或压下把手使所述拉紧钩向上松开或向下压紧筛网即可，无需像传统方式安装的筛网一样逐一拆装筛网上的螺丝，拆装时省时省力；且该结构搭配有橡胶垫，在筛分时起到一定的减震静音作用；方管框架的设置也能对筛网起到一定的支撑作用，延迟筛网使用寿命。
附图说明

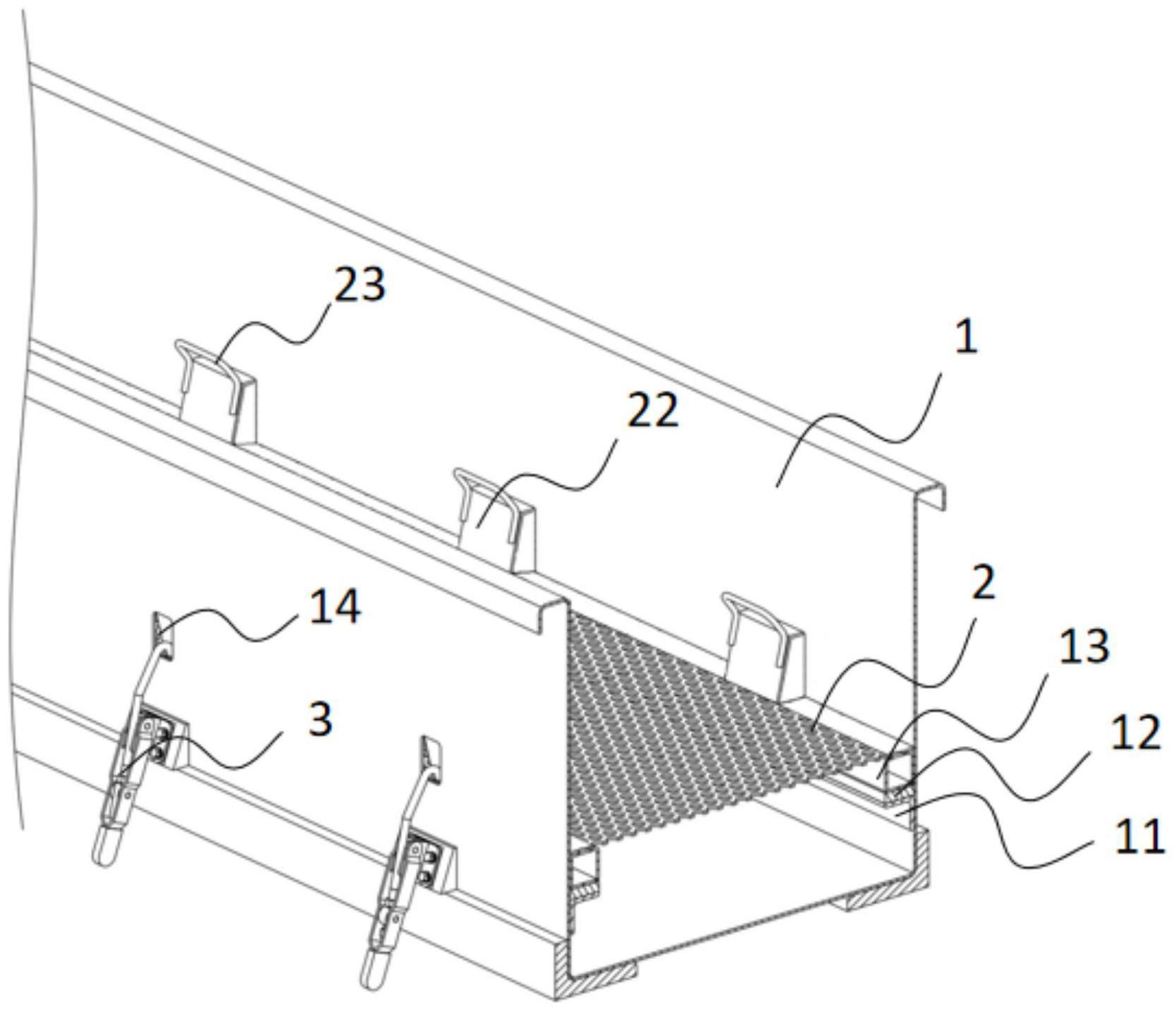

21.图1为本实用新型实施例整体结构示意图；
22.图2为本实用新型实施例整体结构主视剖面图；
23.图3为本实用新型实施例整体结构侧视图；
24.图4为本实用新型实施例所述筛网整体结构示意图；
25.图5为本实用新型实施例所述压紧机构结构示意图；
26.图6为本实用新型实施例所述压紧机构结构爆炸图；
27.图7为本实用新型实施例所述固定块立体剖面图；
28.图8为本实用新型实施例所述筛网安装示意图；
29.图9为本实用新型实施例所述筛网拆卸示意图；
30.其中：
31.1—u型槽板，11—安装平台,12—橡胶垫，13—方管框架，14—矩形孔；2—筛网，21—固定块，22—护罩，23—提手；
32.3—压紧机构,31—固定座，32—把手片，33—拉紧钩,34—弯钩，35—开
33.孔转轴，36—把手套,37—弹力橡胶层。
具体实施方式
34.为了使本实用新型实现的技术手段、创造特征、达成目的易于明白了解，下面结合本实用新型给出的一种筛分机用快拆筛网的其中一种实施例以及具体实施方式对本实用新型的技术方案作更进一步地说明。
35.如图1-9所示，针对本实用新型给出的具体实施例如下：
36.一种筛分机用快拆筛网，包括u型槽板1、筛网2、压紧机构3。u型槽板1设置安装在筛分机上，用于接住通过筛网2筛落的物料，u型槽板1两侧内壁设置有安装平台11；安装平台11上方还设置有橡胶垫12。u型槽板1内部设置有方管框架13，方管框架13两侧分别固定安装在u型槽板1两侧内壁设置的安装平台11上的橡胶垫12上方，方管框架13俯视图为h型。筛网2设置安装u型槽板1内部的方管框架13上。
37.u型槽板1侧面开设有矩形孔14；压紧机构3包括固定座31、把手、拉紧钩33。固定座31设置安装在u型槽板1外侧位于矩形孔14下方；其表面为斜面，越靠近矩形孔14的部分越薄。固定座31还包括把手铰接座，把手一端与把手铰接座铰接。把手铰接座通过螺钉固定连接安装在固定座31斜面上，把手铰接座与固定座31之间还设置有弹力橡胶层37。把手两端之间设置有铰接位与拉紧钩33一端铰接；拉紧钩33上不与把手铰接一端设置有弯钩34；把手往上抬时拉紧钩33的弯钩34部分能穿过矩形孔14进入u型槽板1内部，此时再将把手往下压让拉紧钩33的弯钩34部分向下压住设置安装在安装平台11上的筛网2。
38.把手由两片左右对称的把手片32组合而成。铰接位为连接把手片32的开孔转轴35，开孔转轴35上垂直于轴向开设有螺纹通孔。拉紧钩33一端设置有与螺纹通孔配合使用的外螺纹，拉紧钩33一端旋入螺纹通孔后通过螺栓进行限位。把手片32与固定座31铰接的一端之间通过转轴连接，把手片32另一端贴合后通过把手套36将两片把手片32套住固定。
39.筛网2两侧边缘与安装平台11接触的部分不开设网孔；筛网2边缘的上表面对应拉紧钩33的弯钩34部分向下压住筛网2的位置固定安装有固定块21，固定块21中部开设有与弯钩34直径相匹配的圆孔，拉紧钩33压住筛网2时弯钩34扣进固定块21上的圆孔内。
40.筛网2表面固定设置安装有护罩22，护罩22开口向筛网2外侧，筛网2安装后护罩22边缘与u型槽板1内壁连接，护罩22能罩住矩形孔14。护罩22顶部向上固定设置有提手23，用于从u型槽板1内提出筛网2。
41.安装时先抬起把手，将拉紧钩33一端的弯钩34部分穿过矩形孔14进入u型槽板1内部；然后将把手向下压，使拉紧钩33的弯钩34部分向下扣进筛网2上的固定块21的圆孔中，此时筛网2安装完毕。当需要拆卸筛网2进行清洗维护时只需要拉起把手，将拉紧钩33的弯钩34部分移出矩形孔14到u型槽板1外部；然后通过提手23将筛网2提出即可。
42.应当理解的是，本实用新型的上述具体实施方式仅仅用于示例性说明或解释本实用新型的原理，而不构成对本实用新型的限制。因此，在不偏离本实用新型的精神和范围的情况下所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。此外，
本实用新型所附权利要求旨在涵盖落入所附权利要求范围和边界、或者这种范围和边界的等同形式内的全部变化和修改例。
