1.本实用新型涉及烟支制造设备技术领域，尤其涉及一种烟支收集装置。


背景技术：

2.烟叶中的梗和叶脉在烟草加工中会变成梗签，梗签较为刚硬容易造成烟支中烟丝填充松紧不均匀和卷烟纸被刺穿，使烟支加工质量的稳定性下降，而且含有梗签的烟支燃烧时容易出现爆开或者熄火的现象，影响抽吸品质，所以降低烟支中的梗签含量一直是卷烟工艺的重要课题。
3.根据行业要求，每次批牌号均需抽取20支烟支，并将烟支逐支剖开，检查并统计烟丝中含有梗签的烟支数，进而计算含梗签率。目前，企业通常采用纵切机剖解烟支，作业人员用纸盒在纵切机的出料口收集剖解后的烟支，然后对纸盒内的烟支进行检查。现有技术存在以下技术缺陷:所有烟支散乱堆叠在纸盒的腔体内，一方面会影响作业人员对烟支的检测效率；另一方面，在纸盒内的烟支已被剖解开，导致部分烟支内的烟丝会掉落出来互相混杂在一起，会影响烟支检测的准确性。


技术实现要素：

4.本实用新型实施例的目的在于：提供一种烟支收集装置，能将收集的烟支进行分离，提升检测精度。
5.为达此目的，本实用新型实施例采用以下技术方案：
6.提供一种烟支收集装置，可拆卸设置在纵切机的一侧，包括主体、盖板和若干个隔板，所述主体设置有容纳槽，所述盖板可拆卸设置在所述容纳槽的开口处，所有的所述隔板间隔设置在所述容纳槽内，所有的所述隔板将所述容纳槽分隔成多个用于收集烟支的收集腔，其中，相邻两个所述隔板之间的间距可调节。
7.作为一种烟支收集装置的优选方案，所述容纳槽的相对两槽壁上凹设滑槽，所述隔板的相对两端设置有连接部，所述连接部滑动设置在所述滑槽。
8.作为一种烟支收集装置的优选方案，所述主体上设置有用于拆装所述隔板的安装口，所述安装口连通滑槽与所述容纳槽的槽口。
9.作为一种烟支收集装置的优选方案，所述滑槽的槽壁上间隔设置有多个固定槽，所述连接部能插设在所述固定槽内。
10.作为一种烟支收集装置的优选方案，所述隔板远离所述容纳槽槽底的一端面与所述主体凹设所述容纳槽的一端面平齐。
11.作为一种烟支收集装置的优选方案，所述主体与所述盖板扣接。
12.作为一种烟支收集装置的优选方案，所述主体和所述盖板两者中的一者设置有扣接座，另一者设置有扣接槽，所述扣接座扣设在所述扣接槽内。
13.作为一种烟支收集装置的优选方案，还包括驱动机构，所述驱动机构与所述主体连接，所述驱动机构能驱动所述主体往复移动。
14.作为一种烟支收集装置的优选方案，所述驱动机构包括驱动件和移动座，所述驱动件设置在所述纵切机的一侧，所述移动座与所述驱动件连接，所述移动座上设置有安装位，所述主体设置在所述安装位上。
15.作为一种烟支收集装置的优选方案，所述安装位上设置第一磁性件，所述主体上设置有第二磁性件，所述第一磁性件与所述第二磁性件磁吸连接。
16.本实用新型实施例的有益效果为：通过在主体的容纳槽内设置多个隔板，而隔板能将容纳槽分隔成多个独立的收集腔，在收集烟支时，可以让每个收集腔内均进入一根剖解后得到烟支，从而将所要检测的烟支分隔开，互不影响，其中，在容纳槽内相邻两个隔板之间的间距可调节，使得收集腔的大小可调节，以适用用于更多的应用场景。当完成烟支的收集后，将盖板盖设在容纳槽的腔口处以封堵腔口，然后将主体和盖板一起倒置，以使各个收集腔内的烟支间隔且整齐得到排布在盖板上，以便于作业人员得对烟支进行检测，降低了烟支之间相互干扰，提高检测效率及准确度。可以理解的是，烟支进入收集腔内后，由于收集腔具有一定的深度，不便于作业人员直接检查烟支内的烟丝的情况，而通过将烟支放置在盖板的表面，有利于作业人员的检测工作。
附图说明
17.下面根据附图和实施例对本实用新型作进一步详细说明。
18.图1为本实用新型实施例的烟支收集装置的结构示意图(隐藏驱动机构)。
19.图2为图1的a处的局部放大图。

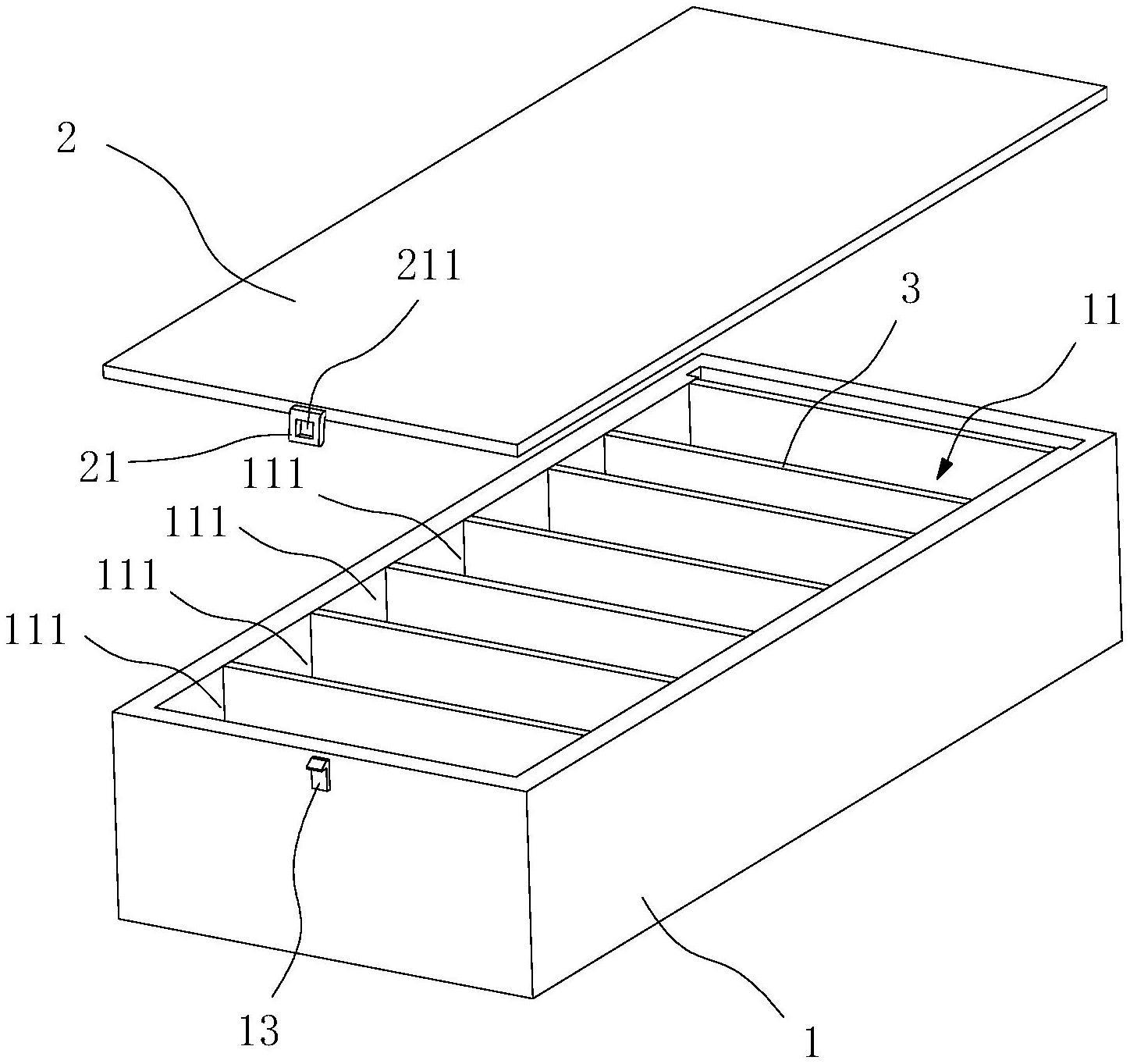

20.图3为本实用新型实施例的烟支收集装置的拆解示意图示意图(隐藏驱动机构)。
21.图4为本实用新型实施例的主体的结构示意图。
22.图5为本实用新型实施例的隔板的结构示意图。
23.图6为本实用新型实施例的烟支收集装置的结构示意图。
24.图中：
25.1、主体；11、容纳槽；111、收集腔；112、滑槽；113、固定槽；12、安装口；13、扣接座；2、盖板；21、扣接件；211、扣接槽；3、隔板；31、连接部；4、驱动机构；41、驱动件；42、移动座；5、第一磁性件；6、第二磁性件；7、移动轮。
具体实施方式
26.为使本实用新型解决的技术问题、采用的技术方案和达到的技术效果更加清楚，下面将结合附图对本实用新型实施例的技术方案作进一步的详细描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
27.在本实用新型的描述中，除非另有明确的规定和限定，术语“相连”、“连接”、“固定”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
28.在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。
29.根据行业要求，每次批牌号均需抽取20支烟支，并将烟支逐支剖开，检查并统计烟丝中含有梗签的烟支数，进而计算含梗签率。目前，企业通常采用纵切机剖解烟支，作业人员用纸盒在纵切机的出料口收集剖解后的烟支，然后对纸盒内的烟支进行检查。现有技术存在以下技术缺陷:所有烟支散乱堆叠在纸盒的腔体内，一方面会影响作业人员对烟支的检测效率；另一方面，在纸盒内的烟支已被剖解开，导致部分烟支内的烟丝会掉落出来互相混杂在一起，会影响烟支检测的准确性。
30.为解决上述技术问题，本实用新型公开一种烟支收集装置，烟支收集装置设在纵切机的一侧，以用于接收被纵切机剖解后的烟支，然后在烟支收集装置上对烟支进行检查。
31.具体地，如图1和图3所示，烟支收集装置包括主体1、盖板2和若干个隔板3，主体1设置有容纳槽11，盖板2可拆卸设置在容纳槽的开口处，所有的隔板3间隔设置在容纳槽11内，所有的隔板3将容纳槽11分隔成多个用于收集烟支的收集腔111，其中，相邻两个隔板3之间的间距可调节。通过在主体1的容纳槽11内设置多个隔板3，而隔板3能将容纳槽11分隔成多个独立的收集腔111，在收集烟支时，可以让每个收集腔111内均进入一根剖解后得到烟支，从而将所要检测的烟支分隔开，互不影响，其中，在容纳槽11内相邻两个隔板3之间的间距可调节，使得收集腔111的大小可调节，以适用用于更多的应用场景。当完成烟支的收集后，将盖板2盖设在容纳槽11的槽口处以封堵腔口，然后将主体1和盖板2一起倒置，以使各个收集腔111内的烟支间隔且整齐的排布在盖板2上，以便于作业人员得对烟支进行检测，降低了烟支之间相互干扰，提高检测效率及准确度。可以理解的是，烟支进入收集腔111内后，由于收集腔111具有一定的深度，不便于作业人员直接检查烟支内的烟丝的情况，而通过将烟支放置在盖板2的表面，有利于作业人员的检测工作。
32.优选地的，如图2所示，隔板3的高度与容纳槽11的深度相等，也就是说，隔板3远离容纳槽11的槽底的一侧面与主体1设置凹设有容纳槽11的一侧面平齐，使得在倒置主体1与盖板2过程中不会引起烟支的烟丝混淆。
33.具体地，如图4和图5所示，容纳槽11的相对两槽壁上凹设滑槽112，隔板3的相对两端设置有连接部31，连接部31滑动设置在滑槽112内，通过滑动连接部31在滑槽112内移动，以实现相邻两个隔板3之间的间距调节功能。本实施例中，滑槽112沿容纳槽11的长度方向延伸，所有的隔板3能沿容纳槽11的宽度方向间隔排布。
34.具体地，如图4所示，滑槽112的槽壁上间隔设置有多个固定槽113，连接部31能插设在固定槽113内，通过固定槽113的槽壁对连接部31进行限位，以使实现得对隔板3的固定。其中，位于同一侧的固定槽113中，相邻两个固定槽113的间距可以根据实际需求设计，位于沿容纳槽11宽度方向的两侧壁上的固定槽113一一对应，以使隔板3两端的连接部31能顺利插入固定槽113内。如果相邻两个固定槽113的间距越小，相邻两个隔板3间距所能调节的尺寸的越多。在调节时，可以将隔板3向上抬起，以将连接部31退出固定槽113，然后推动
隔板3让连接部31在滑槽112内移动，当隔板3移动至指定位置时，取消在隔板3上的作用力，使连接部31在自身重力的作用下插入另外一个固定槽113内，从而完成隔板3之间的间距调节。本实施例中，位于容纳槽11同一侧壁上的固定槽113为19个，因此该容纳槽11内可以设置19个隔板3，以将容纳槽11分隔成20个收集槽，。当然其他实施例中，可以其他数量的固定槽113，例如25个、30个或40个等，以便于将隔板3插入不同的固定槽内实现隔板间距的调整。
35.为进一步提高烟支收集装置的灵活性，如图4所示，隔板3可拆卸设置在容纳槽11内，使得可以对容纳槽11内隔板3进行更换或拆除。具体地，主体1上设置有用于拆装隔板3的安装口12，安装口12连通滑槽112与容纳槽11的腔口，以使连接部31从安装口12退出滑槽112，或，从安装口12将隔板3的连接部31插入滑槽112内。因此，该烟支收集装置可以根据需要调整容纳槽11内的数量。
36.本实施例中，如图1和图2所示，主体1与盖板2扣接，扣接的连接方式便于盖板2启闭在容纳槽11的腔口，且在倒置主体1时，盖板2不会意外脱离而造成烟支掉落。
37.具体地，主体1和盖板2两者中的一者设置有扣接座13，另一者设置有扣接槽211，扣接座13扣设在扣接槽211内。本实施例中，主体1的外侧壁上设置有卡接座，在盖板2的相对两侧面上设置有扣接件21，扣接件21上设置有扣接槽211，扣接件21具有一定弹性，当需要取下盖板2时，可以掰动两侧的扣接件21，使得扣接座13退出扣接槽211，以解除扣接座13与扣接槽211的扣接锁定，便可取下盖板2，然后将主体1移动至纵切机的出料口处接收烟支。当完成收料后，将盖板2移动至主体1上，直接将扣接件21与扣接座13扣合即完成主体1与盖板2之间的锁定，操作简单，拆装效率高。一些实施例中，盖板2的一侧通过转轴与主体1转动连接，另一侧设置有扣接件21，主体1的一侧对应扣接件21设置有扣接座13，通过扣接件21与扣接座13扣接锁定。
38.一实施例中，盖板2和主体1采用磁吸连接、螺纹连接或卡接等可拆卸的连接方式。
39.可选地，扣接座13的上端面设置导向斜面，以便于扣接座13扣入扣接槽211内，从而提高盖板2与主体1的拆装效率，从而烟支检测的效率。
40.纵切机在工作时，纵切机不会发生位置移动，因此剖解后的烟支会从固定的位置滑落至收集腔111内，然而，为了烟支之间不会相互影响，各个烟支要落入不同的收集腔111内，因此需要不间断或持续的推动主体1移动。本实施例中，如图6所示，烟支收集装置还包括驱动机构4，驱动机构4与主体1连接，驱动机构4能驱动主体1往复移动，从而提高该烟支收集装置的自动化。在运行时，驱动机构4驱动主体1移动的频率与纵切机出料的频率适配，在纵切机的一侧设置有接料位，主体1上的其中一个收集腔111正对接料位时，出料口的烟支可以滑落至该收集腔111时，当该收集腔111落入烟支后，驱动机构4驱动主体1移动，使得另一个收集腔111正对接料位以继续接收烟支，以此重复运动直至完成烟支的收集。
41.具体地，如图6所示，驱动机构4包括驱动件41和移动座42，驱动件41设置在纵切机的一侧，移动座42与驱动件41连接，移动座42上设置有安装位，主体1设置在安装位上，当完成烟支收集后，便于直接从安装位上取下主体1和盖板2进行倒置工序。
42.本实施例中，驱动件41可以为气缸，气缸的驱动杆与移动座42连接，移动座42的底部转动设置有移动轮7，移动轮7在工作台上滚动连接，安装位位于移动座42的上端面，气缸可驱动移动座42移动，且移动座42在移动轮的作用下，移动稳定性较高，从而提高主体1在
移动座42上的稳定性，有利于对烟支的收集。且主体1可以直接放置在安装位上，便于拆装。
43.另一实施例中，驱动机构4包括电机(附图未示出)、第一转轮(附图未示出)、第二转轮(附图未示出)和传输带(附图未示出)，在电机的输出轴上设置有第一转轮，在第一转轮的一侧间隔设置有第二转轮，第一转轮和第二转轮通传输带连接，安装位设置在传送带上。第一电机驱动输出轴转动以带动第一转轮转动，从而带动第二转轮转动，进而带动传输带移动，以实现驱动主体往复移动。
44.为提高主体1在安装位上的稳定性，移动座42与主体1可通过磁吸连接，具体地，安装位上设置第一磁性件5，主体1上设置有第二磁性件6，第一磁性件5与第二磁性件6磁吸连接，以防止移动座42移动过程中主体1由于移动惯性发生滑动。其中，第一磁性件5和第二磁性件6两者中至少一者为永磁铁或电磁铁。
45.为了提高该烟支收集装置的智能性。在主体1上设置有传感器(附图未示出)，传感器与驱动机构4连接，传感器用于感应收集腔111内是否落入烟支，当传感器感应到位于接料位上的收集腔111具有烟支时，感应器可以发送信号，以控制驱动机构4驱动主体1移动，使另一个收集腔111进入接料位上，准确性较高。
46.一些实施例中，在安装位上设置有限位槽(附图未示出)，主体1设置在限位槽内，以通过限位槽的槽壁对主体1进行横向限位，防止主体1与移动座42发生相对移动。
47.于本文的描述中，需要理解的是，术语“上”、“下”等方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述和简化操作，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
48.在本说明书的描述中，参考术语“一实施例”等的描述意指结合该实施例的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例。
49.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以适当组合，形成本领域技术人员可以理解的其他实施方式。
50.以上结合具体实施例描述了本实用新型的技术原理。这些描述只是为了解释本实用新型的原理，而不能以任何方式解释为对本实用新型保护范围的限制。基于此处的解释，本领域的技术人员不需要付出创造性的劳动即可联想到本实用新型的其它具体实施方式，这些方式都将落入本实用新型的保护范围之内。
