1.本实用新型涉及安装用器械领域，特别是一种易操作的套筒螺母扳手。


背景技术：

2.扳手类型各异，最普遍的有内角扳手和套筒扳手，现有的扳手普遍都是由扳头和手柄组成，现有的扳手为了配合不同尺寸的螺母或螺钉，往往需要配装不同尺寸的扳头，使用时，根据实际情况更换扳头进行操作，操作较为麻烦不便捷，其具体结构可参照申请号为“cn202222619473.2”的专利；或有在同一个扳头上设置若干个不同尺寸的套孔，使用时，需要对应不同尺寸的螺母或螺钉更换操作角度或位置，操作也相当麻烦。
3.为了解决普通扳手对应不同尺寸的螺母/钉进需要更换扳头或操作角度而带来的 操作不便捷的问题，提出本方案。


技术实现要素：

4.本实用新型的目的在于提供一种易操作的套筒螺母扳手，解决现有扳手在面对不同尺寸螺母时需要通过更换扳头或者更换不同套孔来完成拧动作业的问题。
5.为解决上述的技术问题，本实用新型采用以下技术方案：
6.一种易操作的套筒螺母扳手，包括从上到下依次设置的手柄和多尺寸螺栓头卡接机构，所述多尺寸螺栓头卡接机构包括上螺纹连接套筒、下螺纹压紧卡接环和按压式螺栓头卡接机构，所述按压式螺栓头卡接机构包括从上至下依次设置的卡接板、六边形弹簧矩阵和六边形六棱柱矩阵，所述卡接板与上螺纹连接套筒的内腔适配，所述卡接板设置在上螺纹连接套筒内腔的顶部，所述下螺纹压紧卡接环的上部与上螺纹连接套筒的内腔之间螺纹连接，所述下螺纹压紧卡接环的顶部与卡接板的底部相触，所述下螺纹压紧卡接环的内壁与六边形六棱柱矩阵的外壁之间留有六棱环安装间隙，所述六边形六棱柱矩阵的外壁套接有六棱环，所述六棱环的内壁与六边形六棱柱矩阵的外壁之间紧触，所述六边形弹簧矩阵和六边形六棱柱矩阵分别由紧贴设置的弹簧和紧贴设置的六棱柱构成，所述六棱柱和弹簧对应设置。
7.由于设置了六边形弹簧矩阵和六边形六棱柱矩阵，在面对不同尺寸的螺母时，可以握住手柄直接将多尺寸螺栓头卡接机构向各种尺寸的螺母按去，受到挤压的那一部分六棱柱向下螺纹压紧卡接环内压缩，没有受到挤压的那一部分则与受到挤压的那一部分之间共同构成了与不同尺寸螺母均适配的螺母卡接槽，然后这时只需要拧动手柄即可完成拧动螺母作业，设置在六边形六棱柱矩阵的外壁的六棱环起到锁定六边形六棱柱矩阵的作用，防止拧动手柄时给弹簧带去压力，这样就不用因为螺母尺寸的不同而频繁的更换扳头，操作更简单快捷，效率更高。
8.作为本实用新型的进一步优选，所述手柄处开设手握口，所述手握口的顶面处设有手指放置槽。
9.作为本实用新型的进一步优选，所述手柄与多尺寸螺栓头卡接机构之间螺纹连
接。
10.便于拆卸。
11.作为本实用新型的进一步优选，所述手柄的两侧还设有伸缩柱，所述伸缩柱包括从内到外依次设置的固定柱体和伸缩柱体，所述固定柱体的外端开设有与伸缩柱体适配的伸缩柱体插接螺孔，所述伸缩柱体靠内的一段螺纹的连接在伸缩柱体插接螺孔内。
12.在面对一些固定的较紧的螺母时，想利用手柄单手对螺母进行拧动是不太现实的，而且费力，因此在手柄的两侧还设置了伸缩柱，这一就能展开伸缩柱利用双手握住两侧的伸缩杆来对手柄进行拧动。
13.作为本实用新型的进一步优选，所述伸缩柱体靠外的一端还设有海绵握把。
14.海绵握把更柔软且不利打滑。
15.作为本实用新型的进一步优选，所述下螺纹压紧卡接环外壁的下端还螺纹连接有密封盖。
16.密封盖能对弹簧和六棱柱进行有效的防潮保护。
17.与现有技术相比，本实用新型至少能达到以下有益效果中的一项：
18.1、在面对不同尺寸的螺母时，使用本技术中的套筒螺母扳手，更高效快捷，不用更换扳头，也不用更换套孔。
19.2、在面对一些固定的较紧的螺母时，想利用手柄单手对螺母进行拧动是不太现实的，而且费力，因此在手柄的两侧还设置了伸缩柱，这一就能展开伸缩柱利用双手握住两侧的伸缩杆来对手柄进行拧动。
20.3、密封盖能对弹簧和六棱柱进行有效的防潮保护。
附图说明

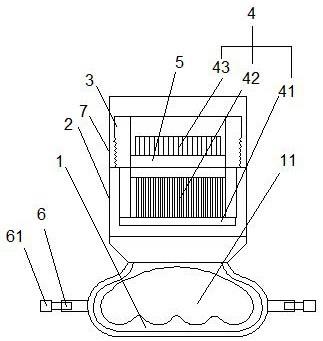

21.图1 为本实用新型的结构示意图。
22.图2为图1的剖面图。
23.图3为图1的仰视图。
具体实施方式
24.为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。通常在此处附图中描述和示出的本实用新型实施方式的组件可以以各种不同的配置来布置和设计。
25.因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。
26.需要说明的是，在不冲突的情况下，本实用新型中的实施方式及实施方式中的特征可以相互组合。
27.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
28.在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，或者是本领域技术人员惯常理解的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
29.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
30.具体实施例1：
31.图1、图2、图3示出了一种易操作的套筒螺母扳手，包括从上到下依次设置的手柄1和多尺寸螺栓头卡接机构，其特征在于：所述多尺寸螺栓头卡接机构包括上螺纹连接套筒2、下螺纹压紧卡接环3和按压式螺栓头卡接机构4，所述按压式螺栓头卡接机构4包括从上至下依次设置的卡接板41、六边形弹簧矩阵42和六边形六棱柱矩阵43，所述卡接板41与上螺纹连接套筒2的内腔适配，所述卡接板41设置在上螺纹连接套筒2内腔的顶部，所述下螺纹压紧卡接环3的上部与上螺纹连接套筒2的内腔之间螺纹连接，所述下螺纹压紧卡接环3的顶部与卡接板41的底部相触，所述下螺纹压紧卡接环3的内壁与六边形六棱柱矩阵43的外壁之间留有六棱环安装间隙，所述六边形六棱柱矩阵43的外壁套接有六棱环5，所述六棱环5的内壁与六边形六棱柱矩阵43的外壁之间紧触，所述六边形弹簧矩阵42和六边形六棱柱矩阵43分别由紧贴设置的弹簧和紧贴设置的六棱柱构成，所述六棱柱和弹簧对应设置。
32.由于设置了六边形弹簧矩阵和六边形六棱柱矩阵，在面对不同尺寸的螺母时，可以握住手柄直接将多尺寸螺栓头卡接机构向各种尺寸的螺母按去，受到挤压的那一部分六棱柱向下螺纹压紧卡接环内压缩，没有受到挤压的那一部分则与受到挤压的那一部分之间共同构成了与不同尺寸螺母均适配的螺母卡接槽，然后这时只需要拧动手柄即可完成拧动螺母作业，设置在六边形六棱柱矩阵的外壁的六棱环起到锁定六边形六棱柱矩阵的作用，防止拧动手柄时给弹簧带去压力，这样就不用因为螺母尺寸的不同而频繁的更换扳头，操作更简单快捷，效率更高。
33.具体实施例2：
34.本实施例是在具体实施例1的基础上对手柄1进行了进一步的说明，所述手柄1处开设手握口11，所述手握口11的顶面处设有手指放置槽。
35.具体实施例3：
36.本实施例是在具体实施例1的基础上对手柄1进行了进一步的说明，所述手柄1与多尺寸螺栓头卡接机构之间螺纹连接。
37.便于拆卸。
38.具体实施例4：
39.本实施例是在具体实施例1的基础上对手柄1进行了进一步的说明，所述手柄1的
两侧还设有伸缩柱6，所述伸缩柱6包括从内到外依次设置的固定柱体和伸缩柱体，所述固定柱体的外端开设有与伸缩柱体适配的伸缩柱体插接螺孔，所述伸缩柱体靠内的一段螺纹的连接在伸缩柱体插接螺孔内。
40.在面对一些固定的较紧的螺母时，想利用手柄单手对螺母进行拧动是不太现实的，而且费力，因此在手柄的两侧还设置了伸缩柱，这一就能展开伸缩柱利用双手握住两侧的伸缩杆来对手柄进行拧动。
41.具体实施例5：
42.本实施例是在具体实施例4的基础上对伸缩柱体进行了进一步的说明，所述伸缩柱体靠外的一端还设有海绵握把61。
43.海绵握把更柔软且不利打滑。
44.具体实施例6：
45.本实施例是在具体实施例1的基础上对下螺纹压紧卡接环3进行了进一步的说明，所述下螺纹压紧卡接环3外壁的下端还螺纹连接有密封盖7。
46.密封盖能对弹簧和六棱柱进行有效的防潮保护。
