1.本实用新型属于设备检修技术领域，具体涉及一种管件切割装置。


背景技术：

2.frp管通常用在工业生产过程中液体的输送和喷淋设备上，一般情况下大型设备上固定连接的frp管在高处，一旦堵塞后难易拆卸检修，检修时需要至少两名专业人员搭建脚手架后手持切割设备对frp管的堵塞处切断，然后取下切断的frp管进行清理疏通后再连接上；有时是管道端部的喷淋嘴堵塞，由于喷淋嘴无法拆卸，所以也需要对喷淋嘴近端的管件切割后才可取下喷淋嘴进行疏通，一个工人无法完成，切割frp管时非常不方便。


技术实现要素：

3.本实用新型的目的在于提供一种管件切割装置，可解决管件高空切割操作不方便的问题。
4.本实用新型通过下述技术方案实现：
5.一种管件切割装置，包括固定机构和切割机构，固定机构一侧设置有可环绕管件侧壁的环形调节机构，固定机构可使环形调节机构固定在管件上；切割机构与环形调节机构之间滑动配合连接，使切割机构可绕管件轴线做圆周转动，切割机构包括刀具。
6.进一步的，固定机构包括至少一组固定组件，固定组件可固定连接在管件上，环形调节机构固定连接在固定组件上，且当固定组件固定连接在管件上时，环形调节机构环绕设置于管件外侧。
7.进一步的，固定机构包括两组固定组件，两组固定组件之间设置有固定杆。
8.进一步的，位于两组固定组件内侧分别设置有一组环形调节机构，环形调节机构之间设置有连接杆，连接杆与环形调节机构之间滑动配合，切割机构设置在连接杆上，连接杆在管件径向方向上尺寸小于固定杆在管件径向方向上的尺寸。
9.进一步的，固定组件包括与管件配合的第一卡件和第二卡件，第一卡件和第二卡件的一端通过连接轴铰接，第一卡件和第二卡件的另一端设置有用于锁紧第一卡件和第二卡件的锁紧机构。
10.进一步的，环形调节机构包括第一配合件和第二配合件，第一配合件和第二配合件在管件表面形成环形；环形调节机构上设置有呈环形的滑动凹槽，切割机构与环形调节机构之间通过滑动凹槽配合连接。
11.进一步的，切割机构与环形调节机构之间设置有用于调节切割机构与管件表面之间间距的伸缩调节机构。
12.进一步的，伸缩调节机构包括导向件，切割机构与导向件之间滑动配合，使切割机构在导向件上可沿管件径向方向滑动运动，切割机构与导向件之间设置有弹性件。
13.进一步的，导向件上设置有限位组件，限位组件包括限位孔和与限位孔相配合的限位栓，限位孔在导向件上对应弹性件的运动方向间隔设置，限位栓插入限位孔可对切割
机构限位。
14.进一步的，切割机构与固定机构之间设置有锁定件。
15.本实用新型与现有技术相比，具有以下优点及有益效果：
16.1）本实用新型管件切割装置，通过设置固定机构将环形调节机构固定于管件表面，由于切割机构滑动连接在环形调节机构上，通过环形调节机构可对切割机构与管件之间的相对位置进行限定，并将切割机构在环形调节机构上的运动轨迹设置为环形，此时只需要驱动切割机构沿环形轨迹运动，即可实现对管件的360
°
切割，一个人便可完成切割操作，特别适用于高空管件的切割作业。
17.2）本实用新型管件切割装置，采用两个固定组件分别与管件进行固定连接，并通过在两个固定组件之间设置固定杆对两个固定组件进行连接，在对管件进行切割时，由于两个固定组件中至少其中一个始终与被固定的管件的一端连接，这样另一个固定组件可以将被切断的管件进行固定，防止被切断的管件从空中直接发生掉落，切割操作更加安全，且方便一个人在高空中的切割操作。
18.3）在环形调节机构之间设置连接杆，并将切割机构设置在连接杆上，在方便实现切割机构与环形调节机构之间滑动配合连接的同时，使切割机构在切割操作时更加稳定。
附图说明
19.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

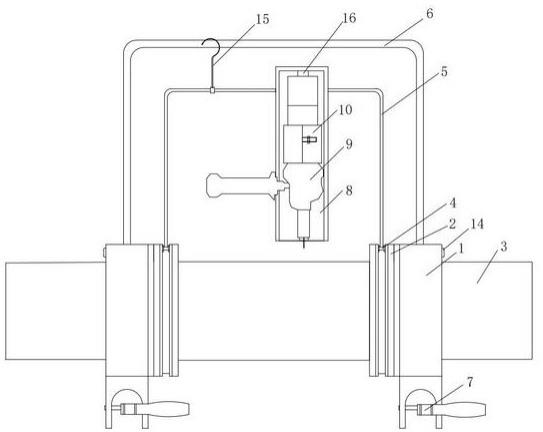

20.图1为本实用新型一种管件切割装置工作状态下的结构主视图。
21.图2为本实用新型一种管件切割装置的左侧结构示意图。
22.图3为本实用新型一种管件切割装置工作状态下的俯视结构示意图。
23.其中：1-固定组件，2-环形调节机构，3-管件，4-滑动件，5-连接杆，6-固定杆，7-锁紧机构，8-导向件，9-刀具，10-刀具锁扣，11-弹性件，12-连接板，13-限位栓，14-连接轴，15-锁定件，16-导向口，20-第一卡件，21-第二卡件，30-第一配合件，31-第二配合件，32-滑动凹槽。
具体实施方式
24.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。
25.如图1所示，一种管件切割装置，包括固定机构和切割机构，固定机构一侧设置有围绕管件侧壁的环形调节机构2，一般情况下环形调节机构2和固定机构采用焊接方式连接；固定机构可使环形调节机构2固定在管件3上；切割机构与环形调节机构2之间滑动配合连接，使切割机构可以对管件3的圆周切割，切割机构包括刀具9，通常情况下刀具9为充电式角磨机。
26.固定机构包括至少一组固定组件1，固定组件1可固定连接在管件3上，环形调节机
构2焊接在固定组件1上，且当固定组件1固定在管件3上固定时，环形调节机构2在管件3的管壁上形成完整的圆环形。
27.在一种施例中，考虑到在实际切割操作时被切割的管件3一端有掉落的风险，所以在此实施例中固定机构1设置为两组，两组固定机构1之间设置有固定杆6，固定杆6对管件3产生刚性的拉力，使被切断的管件3不会掉落；如果仅需要对管件3做局部疏通时，只需要打开一侧的固定机构1，将被切断的管件3的断口分开一定距离，即可现场对管件3疏通，疏通完成后再将管件3拉回原位，使管件3接口对准连接即可；同时，设置固定杆6和两个固定组件还可以对需要连接的管件3的接口进行定位，不需要人工托举管件3来对准接口，操作省时省力。
28.通常设置一组固定机构时，会在每个固定机构上均设置一个环形调节机构2，两个环形调节机构2相对设置在一组固定机构之间，两个环形调节机构2之间设置有连接杆5，连接杆5两端分别连接在环形调节机构2上，连接杆5可以在环形调节机构上围绕管件3进行圆周转动；切割机构设置在两个环形调节机构2之间的连接杆5上，可以使刀具9围绕管件3旋转时更加稳定；切割机构的刀具9与管件3表面之间留有适当的间距，以便于刀具的安装和更换；固定杆6距管件3径向方向上的尺寸大于连接杆5距管件3径向方向上的尺寸，固定杆6在连接杆5转动范围的外侧，使其不会对刀具9的运动产生干涉，同时又能保持钢性的拉力。
29.如图3所示，固定机构包括第一卡件20和第二卡件21；第一卡件20和第二卡件21为同样大小的半圆形，第一卡件20和第二卡件21的上端通过连接轴14铰接，另一端设置有锁紧机构7，这样可以让固定机构张开和锁紧；当需要将管件切割装置安装在管件3上时，仅需要手持管件切割装置，分开第一卡件20和第二卡件21后，将其放置在管件3上，随后旋紧锁紧机构7即可；一般的，锁紧机构可采用螺栓或其它常用的连接结构，使第一卡件和第二卡件能够抱紧固定在管件上。
30.环形调节机构2包括第一配合件30和第二配合件31，优选的，第一配合件30与第一卡件20的侧面连接，第二配合件31与第二卡件21的侧面连接，第一配合件30和第二配合件31在第一卡件20和第二卡件21合拢的情况下形成完整的圆环形，其圆周面上设置有滑动凹槽32，滑动凹槽32内设置有滑动件4，滑动件4可以沿着环形调节机构2上的滑动凹槽32进行滑动，连接杆5与滑动件4连接，连接杆5在运动时带动切割机构运动。
31.如图2和图3所示，切割机构与环形调节机构2之间设置有用于调节切割机构与管件3表面之间间距的伸缩调节机构，伸缩调节机构包括导向件8，导向件8上设置有导向口16；切割机构包括锁紧刀具的刀具锁扣10，刀具锁扣10的一端设置有连接板12，在导向件8内设置有连接板12，连接板12与导向件8之间滑动配合，连接板12一端穿过导向件8上的导向口16伸出到导向件8外，刀具锁扣10与连接板12连接，使切割机构可以沿着导向件8的导向口16上下滑动，从而使切割机构在导向件8上可沿管件3径向方向滑动运动，切割机构与导向件8之间设置有弹性件11，一般地，弹性件11为弹簧，弹性件11一端与导向件8底部连接，弹性件11的另一端与连接板12连接。
32.在导向件上设置用于固定切割机构位置的限位组件，该限位组件为在导向件8侧壁上设置限位孔，限位孔配合可插拔的限位栓13，限位孔在导向件8侧壁上自上而下对应弹性件11伸缩的方向间隔设置若干个，调节刀具9时将刀具9下压至适当位置后，从对应的限位孔插入限位栓13，然后松开刀具9，此时在弹性件11的作用下，连接板12与限位栓13抵接，
对刀具9相对于管件3之间的位置进行定位固定。
33.切割机构与固定机构之间设置有锁定件15，优选的，锁定件15设置在连接杆5上，一般地，锁定件15选用锁钩；将连接杆5上的锁定件15挂在固定杆6上，此时连接杆5不会围绕管件3发生转动，对切割机构在装置上进行固定，防止切割机构随意转动。
34.进行切割操作时，将管件切割装置的两组固定组件在管件3的适当位置处锁紧，然后将刀具9的长度调节至适当位置后插入限位栓13固定刀具9，随后松开连接杆5上的锁定件15，打开刀具开关后先将管件3切出切口，然后转动连接杆5从而带动刀具9完成管件3的360
°
切割。
35.在本实用新型的描述中，需要说明的是，所采用的术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，因此不能理解为对本实用新型的限制。
36.此外，本实用新型的描述中若出现“水平”、“竖直”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。
37.在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，若出现术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
38.以上所述，仅是本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化，均落入本实用新型的保护范围之内。
