1.本实用新型涉及纸张加工技术领域，特别涉及一种轮式纸张传送装置。


背景技术：

2.公开号为cn208279027u的申请文件公开了一种轮式纸张传送装置，电机固设于第一固定装置，并通过传动装置带动转轴转动；包胶轮设在转轴上，并跟随转轴同步转动，以用于传送纸张；第一固定装置包括固定板和横梁，横梁的两端分别固设固定板；转轴分别通过固定板可转动地固定；第二固定装置与第一固定装置转动连接，并用于安装该传送装置，且第一固定装置转动时的轴线与转轴平行，其简洁且占用空间小，稳固可靠，使用时非常方便，可适用于不同幅宽及形状特点的纸张，并利于对纸张快速顺畅完整地传送。
3.但是上述装置不能够对不同尺寸宽度的纸张进行限位，导致纸张在传输的过程中容易发生偏移，造成纸张收集的时候不能够对齐，进而产生杂乱，整理麻烦，为此，我们提出一种轮式纸张传送装置。


技术实现要素：

4.本实用新型的目的在于提供一种轮式纸张传送装置，能够解决现有部分装置不能够对传输的不同纸张进行限位的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种轮式纸张传送装置，包括：
6.底板，顶部固定安装有两组立板，两组立板之间固定安装有支撑板，两组立板之间转动安装有限位辊和驱动辊；
7.压纸机构，设置于支撑板上，压纸机构用于配合驱动辊对不同厚度的纸张进行夹持；
8.限位机构，设置于限位辊上，限位机构包括丝杠和拨轮，限位辊的外表面开设有传动槽和凹槽，传动槽的前后侧内壁之间转动安装有丝杠，凹槽的前后侧内壁之间转动安装有拨轮，丝杠的转轴与拨轮传动连接。
9.优选的，所述限位机构还包括螺纹板、活动环和固定环，丝杠上螺纹安装有螺纹板，限位辊上套设有活动环，螺纹板固定安装于活动环的内壁上，限位辊的外表面固定安装有固定环。
10.优选的，所述压纸机构包括u型板、压辊、螺纹杆、齿轮、转柄和限位杆，支撑板的底部转动安装有螺纹杆，两组立板之间设置有u型板，螺纹杆螺纹安装于u型板的顶部，u型板的前后侧内壁之间转动安装有压辊，支撑板的顶部转动安装有齿轮，齿轮的转轴与螺纹杆传动连接，齿轮的顶部固定安装有转柄，u型板的前后侧外表面各固定安装有一组限位杆，两组立板上各开设有一组穿槽，两组限位杆的一端各与两组穿槽的内壁相贴合。
11.优选的，所述支撑板的一侧外表面开设有活动槽，支撑板的一侧设置有l型杆，l型杆与活动槽的内壁之间固定安装有弹簧，l型杆上固定安装有齿块，齿块与齿轮相啮合。
12.优选的，所述驱动辊的外表面固定安装有防滑垫，其中一组立板的前侧外表面固
定安装有伺服电机，伺服电机的转轴与驱动辊传动连接。
13.优选的，所述底板上的其中一组立板的前侧外表面设置有刻度，达到了能够精确控制压辊与驱动辊之间的距离的效果。
14.优选的，所述底板上开设有至少为两组的螺栓孔，达到了能够随地安装装置的位置的效果。
15.与现有技术相比，本实用新型的有益效果是：
16.(1)、该轮式纸张传送装置，通过限位辊和限位机构的配合，能够对传输的纸张进行限位，以使得传输的纸张能够保持直线传输，进而能够被整齐地收集，解决了现有部分装置不能够对不同尺寸宽度的纸张进行限位，导致纸张在传输的过程中容易发生偏移，造成纸张收集的时候不能够对齐，进而产生杂乱，整理麻烦的问题，提高了装置的实用性，提升了纸张传输的稳定性。
17.(2)、该轮式纸张传送装置，通过压纸机构和底板上刻度的配合，能够手动精确调节驱动辊和压辊之间的距离，以便驱动辊能够带动输送不同厚度的纸张，且在弹簧、l型杆和齿块的配合，能够对驱动辊和压辊的距离进行进一步固定，防止其受到外界碰撞松动而改变距离，保证了装置的稳定性，有利于装置的推广和使用。
附图说明
18.下面结合附图和实施例对本实用新型进一步地说明：

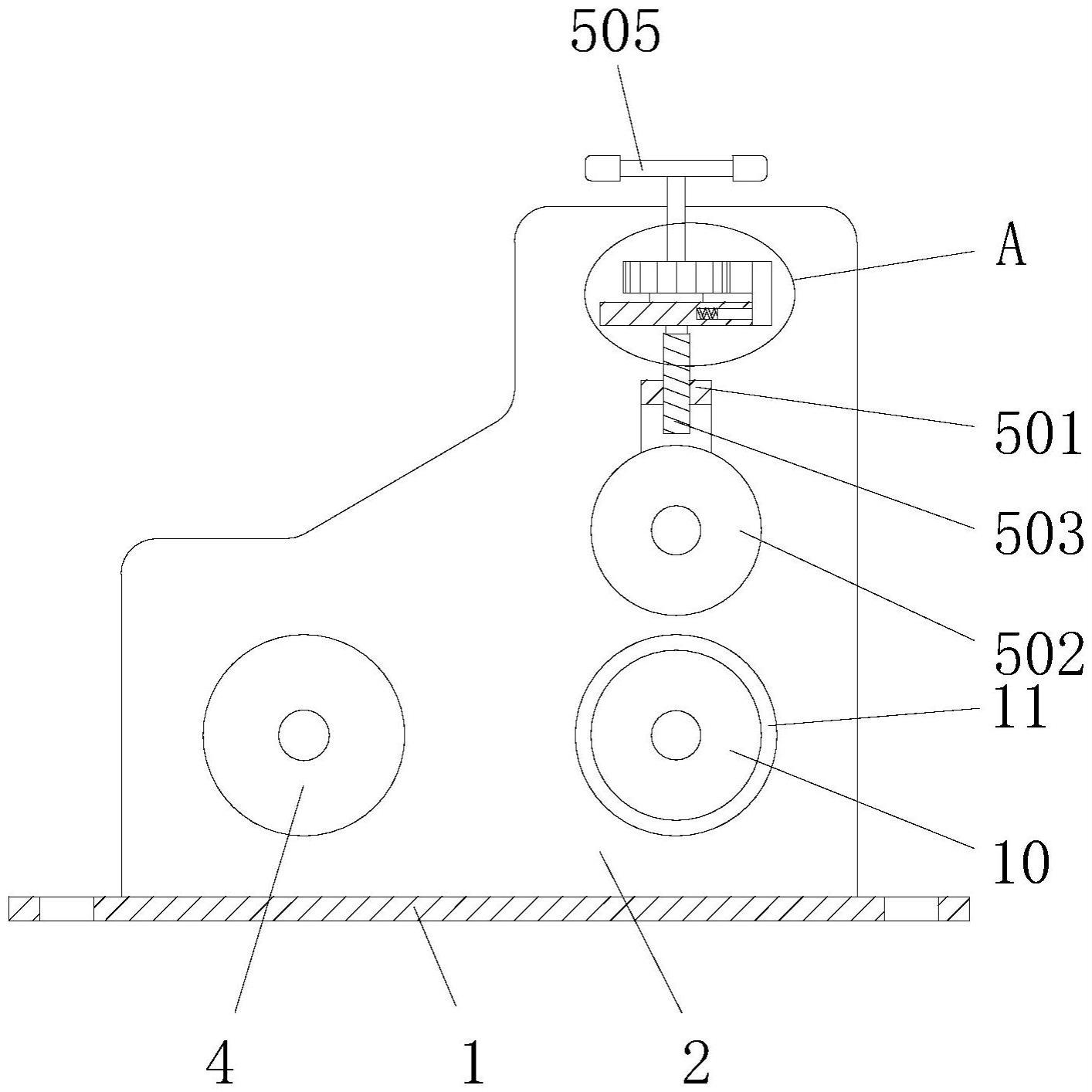

19.图1为本实用新型的剖视图；
20.图2为本实用新型的正视图；
21.图3为本实用新型的右视剖视图；
22.图4为本实用新型的a部位放大图。
23.附图标记：1、底板；2、立板；3、支撑板；4、限位辊；5、压纸机构；501、u型板；502、压辊；503、螺纹杆；504、齿轮；505、转柄；506、限位杆；6、限位机构；601、丝杠；602、螺纹板；603、拨轮；604、活动环；605、固定环；7、弹簧；8、l型杆；9、齿块；10、驱动辊；11、防滑垫；12、伺服电机。
具体实施方式
24.本部分将详细描述本实用新型的具体实施例，本实用新型之较佳实施例在附图中示出，附图的作用在于用图形补充说明书文字部分的描述，使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案，但其不能理解为对本实用新型保护范围的限制。
25.请参阅图1-4，本实用新型提供一种技术方案：一种轮式纸张传送装置，包括底板1、压纸机构5和限位机构6，底板1的顶部固定安装有两组立板2，两组立板2之间固定安装有支撑板3，两组立板2之间转动安装有限位辊4和驱动辊10，压纸机构5设置于支撑板3上，压纸机构5用于配合驱动辊10对不同厚度的纸张进行夹持，支撑板3的一侧外表面开设有活动槽，支撑板3的一侧设置有l型杆8，l型杆8与活动槽的内壁之间固定安装有弹簧7，l型杆8上固定安装有齿块9，齿块9与齿轮504相啮合，驱动辊10的外表面固定安装有防滑垫11，其中一组立板2的前侧外表面固定安装有伺服电机12，伺服电机12的转轴与驱动辊10传动连接，
底板1上的其中一组立板2的前侧外表面设置有刻度，底板1上开设有至少为两组的螺栓孔；
26.限位机构6设置于限位辊4上，限位机构6包括丝杠601和拨轮603，限位辊4的外表面开设有传动槽和凹槽，传动槽的前后侧内壁之间转动安装有丝杠601，凹槽的前后侧内壁之间转动安装有拨轮603，丝杠601的转轴与拨轮603传动连接。
27.限位机构6还包括螺纹板602、活动环604和固定环605，丝杠601上螺纹安装有螺纹板602，限位辊4上套设有活动环604，螺纹板602固定安装于活动环604的内壁上，限位辊4的外表面固定安装有固定环605，在限位辊4和限位机构6的配合作用下，能够对传输的纸张进行限位，以使得传输的纸张能够保持直线传输，进而能够被整齐地收集，提高了装置的实用性，提升了纸张传输的稳定性。
28.压纸机构5包括u型板501、压辊502、螺纹杆503、齿轮504、转柄505和限位杆506，支撑板3的底部转动安装有螺纹杆503，两组立板2之间设置有u型板501，螺纹杆503螺纹安装于u型板501的顶部，u型板501的前后侧内壁之间转动安装有压辊502，支撑板3的顶部转动安装有齿轮504，齿轮504的转轴与螺纹杆503传动连接，齿轮504的顶部固定安装有转柄505，u型板501的前后侧外表面各固定安装有一组限位杆506，两组立板2上各开设有一组穿槽，两组限位杆506的一端各与两组穿槽的内壁相贴合，在压纸机构5和底板1上刻度的配合作用下，能够手动精确调节驱动辊10和压辊502之间的距离，以便驱动辊10能够带动输送不同厚度的纸张，且在弹簧7、l型杆8和齿块9的配合，能够对驱动辊10和压辊502的距离进行进一步固定，防止其受到外界碰撞松动而改变距离，保证了装置的稳定性，有利于装置的推广和使用。
29.工作原理：传输的纸张会经过驱动辊10和压辊502之间并通过限位辊4被收集，在这个过程前，可先根据纸张的厚度，拉动l型杆8带动弹簧7拉伸，带动齿块9脱离与齿轮504的啮合，再转动转柄505带动齿轮504转动，齿轮504带动螺纹杆503转动，螺纹杆503带动u型板501上的压辊502上下移动，根据u型板501带动限位杆506移动的位置，控制压辊502与驱动辊10之间的距离，使得驱动辊10上的防滑垫11压住纸张，并拨动拨轮603转动，带动丝杠601转动，进而带动螺纹板602上的活动环604移动，控制活动环604与固定环605之间的距离，使得纸张刚好底板1被限位在活动环604和固定环605之间，传输时，伺服电机12会启动带动驱动辊10转动，辅助纸张进行传输。
30.上面结合附图对本实用新型实施例作了详细说明，但是本实用新型不限于上述实施例，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
