1.本实用新型涉及电容器技术领域，尤其涉及一种饼状高可靠性的防爆电容器。


背景技术：

2.电容器通常称为电容，电容亦称作电容量，指在给定电位差下的电荷储藏量。电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，而储存的电荷量则称为电容；电容是电子设备中常见的电子元件，应用于隔直、耦合、旁路、滤波、调谐回路、能量转换、控制电路等方面。
3.现有的电容器在长时间使用的过程中会产生大量的热量，导致电容器内部的压力增大，但是现有的电容器没有设置泄压机构，电容器内部压力过大容易导致电容器膨胀甚至爆炸，导致电容器损坏，进而缩短了电容器的使用寿命。
4.针对上述问题，我们提出一种饼状高可靠性的防爆电容器。


技术实现要素：

5.本实用新型的目的是为了解决现有技术中“现有的电容器在长时间使用的过程中会产生大量的热量，导致电容器内部的压力增大，但是现有的电容器没有设置泄压机构，电容器内部压力过大容易导致电容器膨胀甚至爆炸，导致电容器损坏，进而缩短了电容器的使用寿命”的缺陷，从而提出一种饼状高可靠性的防爆电容器。
6.为了实现上述目的，本实用新型采用了如下技术方案：
7.一种饼状高可靠性的防爆电容器，包括外壳，所述外壳的上端面固定连接有固定筒，所述固定筒的内壁上滑动连接有活塞，所述活塞的上端面固定连接有推块，所述推块的上端固定连接有横板，所述横板的上端面转动连接有两个连接杆，每个所述连接杆的另一端均转动连接有滑块，所述固定筒的内壁上固定连接有滑杆，每个所述滑块均滑动套接在滑杆上，所述滑杆上套接有复位弹簧，所述固定筒的左右两侧的内壁中对称固定安装有两个排气管。
8.优选的，所述外壳内固定连接有芯体，所述外壳的内壁上固定连接有固定板，所述固定板的中心处开设有通气孔，所述通气孔中固定安装有排气阀。
9.优选的，所述外壳的下端面对称固定连接有两个引脚，每个所述引脚的上端贯穿外壳的下端面并与芯体电性连接。
10.优选的，所述固定筒的内壁上固定连接有安装板，所述安装板的下端面固定连接有警报器。
11.优选的，所述固定筒通过通气管与外壳内部连通，所述复位弹簧的两端均分别固定连接在两个滑块的侧壁上。
12.优选的，两个所述排气管均通过进气孔与固定筒内部连通，每个所述排气管的侧壁上均对称开设有两个排气孔。
13.与现有技术相比，本实用新型的有益效果是：
14.电容器内部的气体可以通过排气阀和通气管进入到固定筒内部，气压会对带动活塞向上移动，通过推块、横板和连接杆的配合设置可以带动两个滑块相背移动并拉伸复位弹簧，复位弹簧可以对活塞起到复位的作用，当活塞移动到进气孔的上方时，活塞会触发警报器发生警示声音，提醒周边的人远离，防止被高温气体烫伤，此时气体可以通过进气孔进入到排气管内并通过排气孔排到外界，从而对电容器内壁进行泄压，防止电容器内部压力过大导致电容器膨胀甚至爆炸，从而防止电容器损坏，进而提高了电容器的使用寿命。
附图说明
15.图1为本实用新型提出的一种饼状高可靠性的防爆电容器的正面结构示意图；

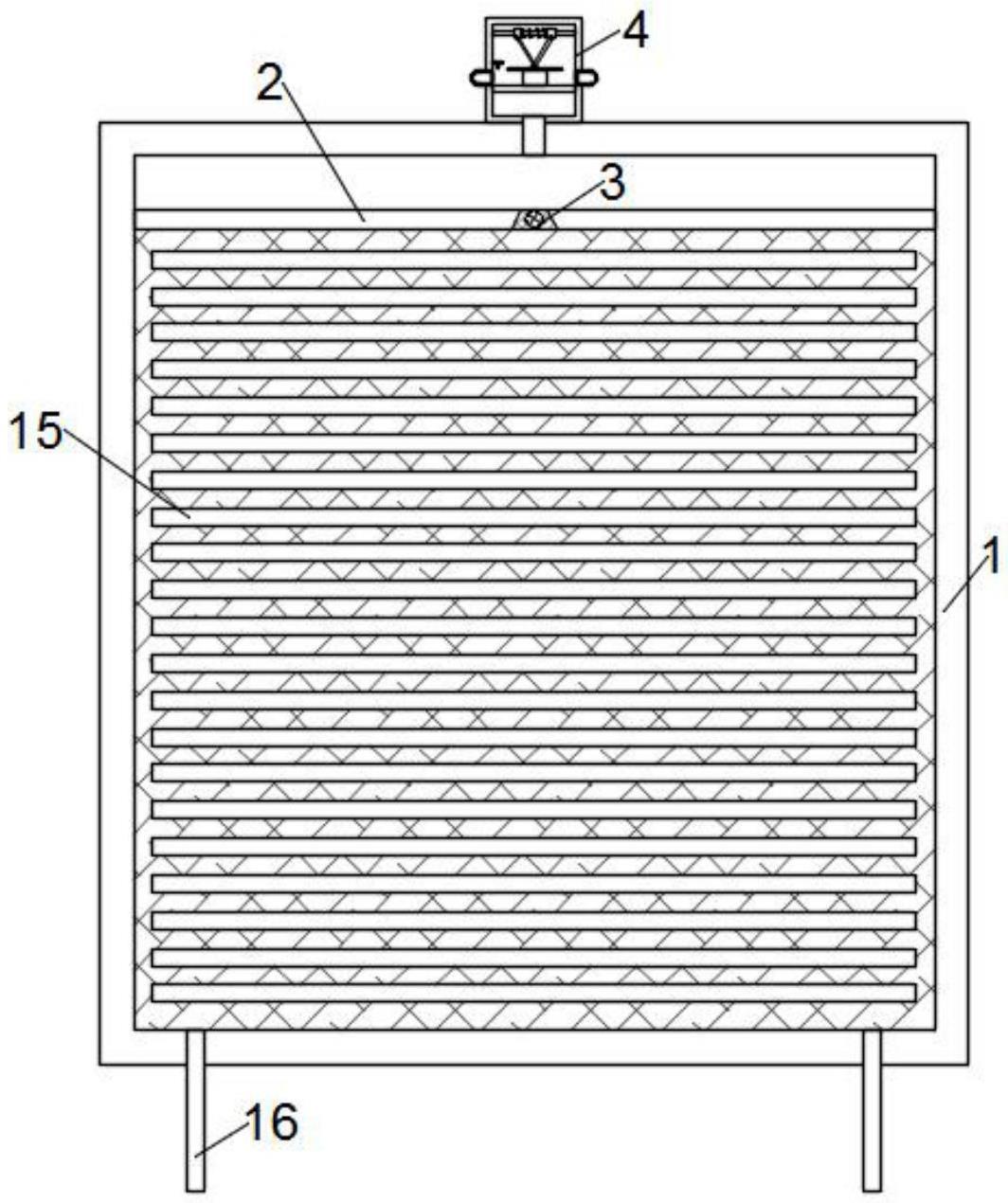

16.图2为本实用新型提出的一种饼状高可靠性的防爆电容器的正面剖视结构示意图；
17.图3为本实用新型提出的一种饼状高可靠性的防爆电容器中固定筒的放大结构示意图。
18.图中：1外壳、2固定板、3排气阀、4固定筒、5活塞、6推块、7横板、8连接杆、9滑块、10滑杆、11复位弹簧、12排气管、13安装板、14警报器、15芯体、16引脚。
具体实施方式
19.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
20.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
21.参照图1-3，一种饼状高可靠性的防爆电容器，包括外壳1，外壳1的上端面固定连接有固定筒4，固定筒4的内壁上滑动连接有活塞5，活塞5的上端面固定连接有推块6，推块6的上端固定连接有横板7，横板7的上端面转动连接有两个连接杆8，每个连接杆8的另一端均转动连接有滑块9，固定筒4的内壁上固定连接有滑杆10，每个滑块9均滑动套接在滑杆10上，滑杆10上套接有复位弹簧11，固定筒4的左右两侧的内壁中对称固定安装有两个排气管12，电容器内部的气体可以通过排气阀3和通气管进入到固定筒4内部，气压会对带动活塞5向上移动，通过推块6、横板7和连接杆8的配合设置可以带动两个滑块9相背移动并拉伸复位弹簧11，复位弹簧11可以对活塞5起到复位的作用，当活塞5移动到进气孔的上方时，活塞5会触发警报器14发生警示声音，提醒周边的人远离，防止被高温气体烫伤，此时气体可以通过进气孔进入到排气管12内并通过排气孔排到外界，从而对电容器内壁进行泄压，防止电容器内部压力过大导致电容器膨胀甚至爆炸，从而防止电容器损坏，进而提高了电容器的使用寿命。
22.其中，外壳1内固定连接有芯体15，外壳1的内壁上固定连接有固定板2，固定板2的中心处开设有通气孔，通气孔中固定安装有排气阀3，气筒可以通过排气阀3排出。
23.其中，外壳1的下端面对称固定连接有两个引脚16，每个引脚16的上端贯穿外壳1
的下端面并与芯体15电性连接，引脚16方便与其他电器元件连接。
24.其中，固定筒4的内壁上固定连接有安装板13，安装板13的下端面固定连接有警报器14，安装板13可以对警报器14起到固定的作用。
25.其中，固定筒4通过通气管与外壳1内部连通，复位弹簧11的两端均分别固定连接在两个滑块9的侧壁上，复位弹簧11可以对滑块9起到复位的作用。
26.其中，两个排气管12均通过进气孔与固定筒4内部连通，每个排气管12的侧壁上均对称开设有两个排气孔，电容器内部的气体可以通过排气孔排到外界。
27.本实用新型中，工作时，随着电容器温度的升高，电容器内部的压力逐渐增大，电容器内部产生的气体会通过排气阀3和通气管进入到固定筒4内部，气压会对带动活塞5向上移动，活塞5会带动推块6向上移动，推块6会带动横板7向上移动，横板7会通过连接杆8带动两个滑块9相背移动并拉伸复位弹簧11，复位弹簧11会对活塞5起到复位的作用，当活塞5移动到进气孔的上方时，活塞5会抵在警报器14并触发警报器14发生警报声音，提醒周边的人远离，防止被高温气体烫伤，同时，气体会通过进气孔进入到排气管12并通过排气孔排到外界，从而对电容器内壁进行泄压，防止电容器内部压力过大导致电容器膨胀甚至爆炸，从而防止电容器损坏，进而提高了电容器的使用寿命，本说明中未作详细描的内容属于本领域专业技术人员公知的现有技术。
28.尽管参照前实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前各实施例记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
