1.本实用新型属于贴片电感技术领域，具体涉及一种方形贴片电感。


背景技术：

2.贴片电感又称为功率电感、大电流电感和表面贴装高功率电感，具有小型化，高品质，高能量储存和低电阻等特性，贴片电感通常是安装于电路板上的元器件，在贴片电感安装的过程中，由于贴片电感的体积很小，导致人们在抓取贴片电感时可能会出现掉落的现象，或者贴片电感不方便与电路板上的焊盘对齐。
3.中国专利申请号为202223052878.9公开了一种方形贴片电感，包括电感本体，所述电感本体的侧面固定安装有衔接块，所述衔接块的侧面设置有增强框架，所述增强框架的侧表面开设有长槽，所述衔接块的侧面固定连接有长条，所述增强框架的侧面固定连接有上斜板，所述上斜板的侧表面固定安装有防滑凸条，所述增强框架的侧面固装有拉扣，此时利用衔接块，可以将增强框架移动至衔接杆的侧面，并使长槽移动至长条的外侧，以此将增强框架与衔接块卡装在一起，此时的增强框架则增大了电感本体的体积，接着使用上斜板并通过增强框架即可移动电感本体的位置，以便于人们抓取电感本体时使其不容易掉落，或者方便的将电感本体与焊盘对齐。
4.上述公开的专利虽然实现了对于导热板与电感本体的安装固定以及塑料保护壳与增强框架的安装固定，但是其设置的导热板与电感本体之间是通过螺栓进行安装固定的，拆卸起来不方便；其设置的塑料保护壳与增强框架之间也是通过螺栓进行固定的，拆卸维修起来不方便。


技术实现要素：

5.为解决上述背景技术中提出的问题。本实用新型提供了一种方形贴片电感，具有便于导热板与电感本体进行安装固定以及塑料保护壳与增强框架之间便于暗帐固定的特点。
6.为实现上述目的，本实用新型提供如下技术方案：一种方形贴片电感，包括增强框架，所述增强框架的内部安装有塑料保护壳，塑料保护壳的上端安装有电感本体外壳，电感本体外壳的内部安装有电感本体，电感本体的上端安装有导热板，导热板的上端安装有散热鳍片，导热板通过导热板固定机构与电感本体外壳固定连接，增强框架的侧边安装有把手，电感本体外壳的侧边安装有长条，增强框架通过塑料保护壳固定机构与塑料保护壳固定连接。
7.优选的，所述导热板固定机构包括卡块、卡孔、安装块一、卡槽和第一固定组件，其中，导热板的侧边安装有卡块，电感本体外壳的上端侧边安装有安装块一，安装块一的内部开设有对应卡块的卡槽，安装块一的内部安装有第一固定组件，卡块的侧边开设有对应第一固定组件的卡孔。
8.优选的，所述第一固定组件包括弹簧一和卡杆，其中，安装块一的内部安装有弹簧
一，弹簧一的另一端安装有卡杆。
9.优选的，所述第一固定组件还包括滑槽和滑块，其中，卡杆的上端安装有滑块，安装块一的上端开设有对应滑块的滑槽。
10.优选的，所述塑料保护壳固定机构包括固定孔、安装块二、固定槽、第二固定组件和固定块，其中，塑料保护壳的侧边安装有固定块，增强框架的内壁安装有安装块二，安装块二的内部开设有对应固定块的固定槽，安装块二的内部安装有第二固定组件，固定块的侧边开设有对应第二固定组件的固定孔。
11.优选的，所述第二固定组件包括限位槽、弹簧二、限位块和卡销，其中，安装块二的内部安装有弹簧二，弹簧二的另一端安装有限位块，限位块的另一端安装有卡销，安装块二的内部开设有对应限位块的限位槽。
12.与现有技术相比，本实用新型的有益效果是：
13.1、本实用新型通过设置了导热板固定机构，该机构的设置可以便于将导热板以及上端的散热鳍片安装在电感本体的上端，从而对电感本体进行散热降温，同时，当电感本体内部积灰需要进行清理或者是电感本体产生故障时，也便于将导热板拆卸下来，从而对电感本体进行检修和清洁。
14.2、本实用新型通过设置了塑料保护壳固定机构，该机构可以便于将塑料保护壳与增强框架进行安装固定，以便对电感本体进行防护，同时，可以便于将其拆卸下来，以便对电感本体进行拆卸检修。
附图说明

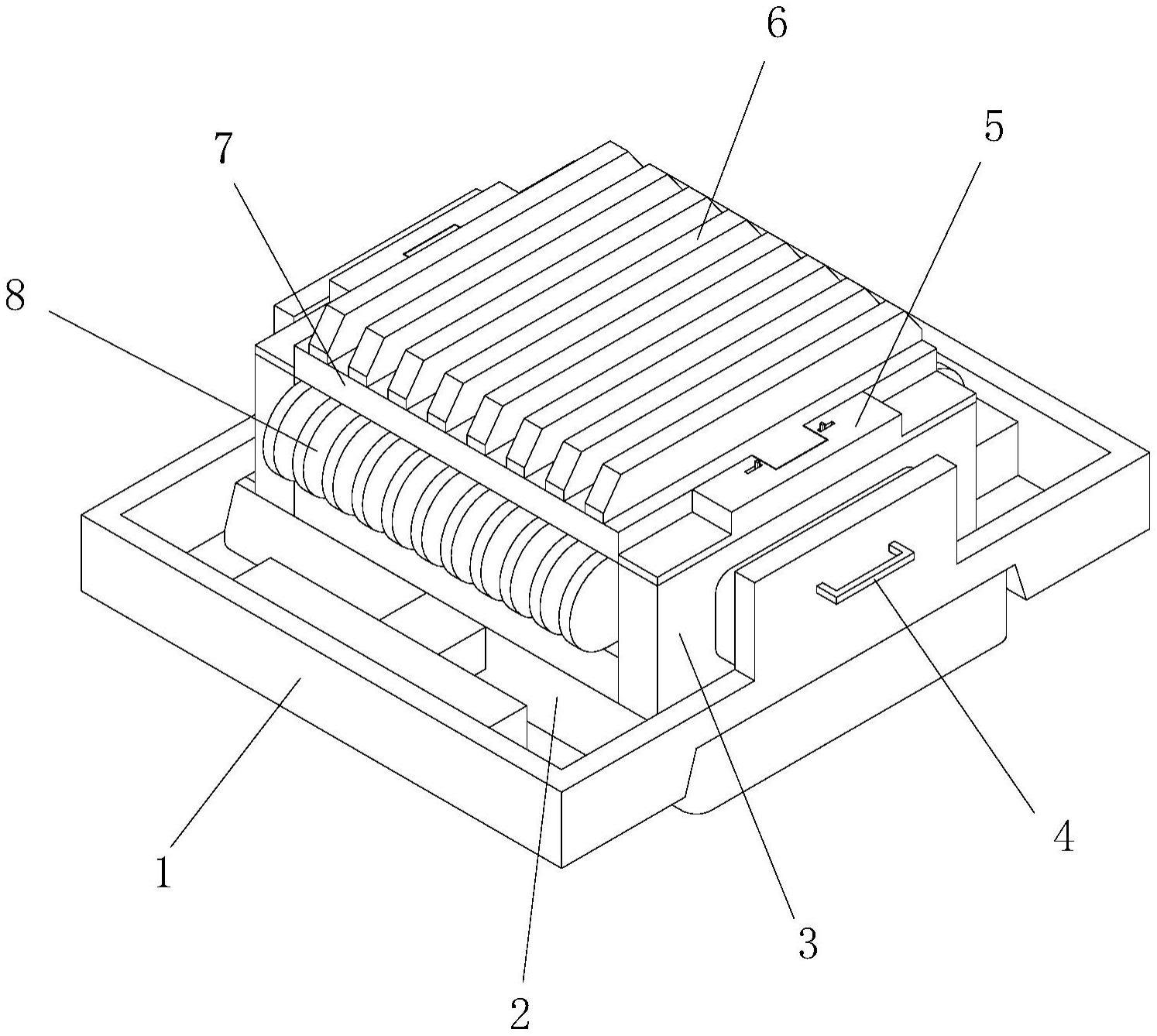

15.图1为本实用新型的立体图；
16.图2为本实用新型导热板固定机构的立体图；
17.图3为本实用新型第一固定组件的放大图；
18.图4为本实用新型塑料保护壳固定机构的立体图；
19.图5为本实用新型第二固定组件的放大图；
20.图中：1、增强框架；2、塑料保护壳；3、电感本体外壳；4、把手；5、导热板固定机构；51、卡块；52、卡孔；53、安装块一；54、卡槽；55、第一固定组件；551、弹簧一；552、滑槽；553、滑块；554、卡杆；6、散热鳍片；7、导热板；8、电感本体；9、塑料保护壳固定机构；91、固定孔；92、安装块二；93、固定槽；94、第二固定组件；941、限位槽；942、弹簧二；943、限位块；944、卡销；95、固定块；10、长条。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.实施例1
23.请参阅图1-5，本实用新型提供以下技术方案：一种方形贴片电感，包括增强框架1，增强框架1的内部安装有塑料保护壳2，塑料保护壳2的上端安装有电感本体外壳3，电感
本体外壳3的内部安装有电感本体8，电感本体8的上端安装有导热板7，导热板7的上端安装有散热鳍片6，导热板7通过导热板固定机构5与电感本体外壳3固定连接，增强框架1的侧边安装有把手4，电感本体外壳3的侧边安装有长条10，增强框架1通过塑料保护壳固定机构9与塑料保护壳2固定连接。
24.具体的，导热板固定机构5包括卡块51、卡孔52、安装块一53、卡槽54和第一固定组件55，其中，导热板7的侧边安装有卡块51，电感本体外壳3的上端侧边安装有安装块一53，安装块一53的内部开设有对应卡块51的卡槽54，安装块一53的内部安装有第一固定组件55，卡块51的侧边开设有对应第一固定组件55的卡孔52，
25.通过采用上述技术方案，可以便于将导热板7安装在电感本体外壳3的上端。
26.具体的，第一固定组件55包括弹簧一551和卡杆554，其中，安装块一53的内部安装有弹簧一551，弹簧一551的另一端安装有卡杆554，
27.通过采用上述技术方案，可以便于对卡块51进行固定。
28.具体的，第一固定组件55还包括滑槽552和滑块553，其中，卡杆554的上端安装有滑块553，安装块一53的上端开设有对应滑块553的滑槽552，
29.通过采用上述技术方案，可以便于对卡块51进行拆卸。
30.本实施例在使用时，为了电感本体8能够正常进行散热降温，通过滑动滑槽552内部的滑块553，滑块553带动卡杆554压缩弹簧一551并嵌入安装块一53的内部，再将导热板7侧边的卡块51插入安装块一53内部的卡槽54中，松开滑块553，弹簧一551回弹，从而带动卡杆554插入卡孔52的内部，从而将导热板7安装在电感本体外壳3的上端，从而能够吸收电感本体8工作时产生的热量，再通过散热鳍片6散发出去，同时当电感本体8需要进行检修或者是清理灰尘时，只需再次滑动滑槽552内部的滑块553，将卡杆554从卡孔52的内部滑出，即可实现对于导热板7的拆卸，以便对电感本体8进行清洁和检修；
31.实施例2
32.本实施例与实施例1的不同之处在于：塑料保护壳固定机构9包括固定孔91、安装块二92、固定槽93、第二固定组件94和固定块95，其中，塑料保护壳2的侧边安装有固定块95，增强框架1的内壁安装有安装块二92，安装块二92的内部开设有对应固定块95的固定槽93，安装块二92的内部安装有第二固定组件94，固定块95的侧边开设有对应第二固定组件94的固定孔91，
33.通过采用上述技术方案，可以便于将塑料保护壳2与增强框架1进行安装固定。
34.具体的，第二固定组件94包括限位槽941、弹簧二942、限位块943和卡销944，其中，安装块二92的内部安装有弹簧二942，弹簧二942的另一端安装有限位块943，限位块943的另一端安装有卡销944，安装块二92的内部开设有对应限位块943的限位槽941，
35.通过采用上述技术方案，可以便于对塑料保护壳2进行拆卸。
36.本实施例在使用时，为了对电感本体8进行防护，通过将卡销944的侧边设置为弧形结构，当塑料保护壳2侧边的固定块95插入安装块二92内部的固定槽93的内部时此时固定块95会压缩卡销944，卡销944压缩限位块943在限位槽941的内部滑动，从而压缩弹簧二942，当卡销944与固定孔91对齐时，弹簧二942回弹，从而带动卡销944插入固定孔91的内部，以实现对于塑料保护壳2的固定安装。
37.本实用新型中的增强框架1、塑料保护壳2、散热鳍片6、导热板7和电感本体8的结
构和使用原理在中国专利申请号为202223052878.9公开了一种方形贴片电感中已经公开，其工作原理是当电感本体8在使用时，会将热量传导至导热板7上，再通过散热鳍片6散发出去，从而保证电感本体8的正常使用。
38.本实用新型的工作原理及使用流程：本实用新型在使用时，为了电感本体8能够正常进行散热降温，通过滑动滑槽552内部的滑块553，滑块553带动卡杆554压缩弹簧一551并嵌入安装块一53的内部，再将导热板7侧边的卡块51插入安装块一53内部的卡槽54中，松开滑块553，弹簧一551回弹，从而带动卡杆554插入卡孔52的内部，从而将导热板7安装在电感本体外壳3的上端，从而能够吸收电感本体8工作时产生的热量，再通过散热鳍片6散发出去，同时当电感本体8需要进行检修或者是清理灰尘时，只需再次滑动滑槽552内部的滑块553，将卡杆554从卡孔52的内部滑出，即可实现对于导热板7的拆卸，以便对电感本体8进行清洁和检修；为了对电感本体8进行防护，通过将卡销944的侧边设置为弧形结构，当塑料保护壳2侧边的固定块95插入安装块二92内部的固定槽93的内部时此时固定块95会压缩卡销944，卡销944压缩限位块943在限位槽941的内部滑动，从而压缩弹簧二942，当卡销944与固定孔91对齐时，弹簧二942回弹，从而带动卡销944插入固定孔91的内部，以实现对于塑料保护壳2的固定安装。
39.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
