1.本实用新型涉及压铸的技术领域，特别是涉及一种耐高温抗腐蚀料勺传送料机构。


背景技术：

2.在铸件的压铸生产过程中，需要使用料勺将料槽中的高温的金属液转移至压铸机的料斗中使用。现有技术中，专利申请号为“201720448907.3”的一种用于压铸的金属液上料装置，其主要包括料勺和机械臂机构，机械臂机构用于对料勺进行移动。其在使用时，首先将高温的金属液倒入到料勺中，之后通过机械臂机构使料勺移动至料斗上方，之后通过机械臂机构使料勺倾斜，使料勺中的金属液倒入到料斗中即可。
3.上述现有技术中的料勺在使用过程中发现，当料勺在不使用时，由于外界环境中的滴水或者工人在对厂区进行打扫时，可能会使料勺上附着有一些水分，使料勺湿度过大，当其使用时，高温的金属液进入到料勺中后，料勺中的水分会急剧升温变成水气蒸发，在水气急剧蒸发的过程中，会导致料勺内的高温金属液发生溅射，一旦溅射到周围的工作人员身上，会导致严重的烧伤和烫伤，安全性差，所以需要一种可以提前对料勺检测湿度并对其进行烘干的装置。


技术实现要素：

4.为解决上述技术问题，本实用新型提供一种耐高温，抗腐蚀，并且可以对料勺进行烘干和检测湿度，防止了料勺湿度过大导致金属液溅射，安全性和可靠性高的耐高温抗腐蚀料勺传送料机构。
5.本实用新型的耐高温抗腐蚀料勺传送料机构，包括底板、机械臂和料勺，料勺安装在机械臂上，机械臂用于对料勺移动；还包括电动转盘、支架、支板、连接杆、红外线湿度检测仪和烘干装置，机械臂安装在电动转盘上部的转动端，电动转盘安装在底板上，连接杆通过支板固定安装在支架上，支架固定安装在底板上，红外线湿度检测仪通过连接杆固定安装在支板上，红外线湿度检测仪位于料勺上方，烘干装置安装在支板上，烘干装置具有烘干功能；压铸机的料槽和料斗均位于机械臂的右侧，当料勺在使用以前，首先打开红外线湿度检测仪，使红外线湿度检测仪检测料勺表面的湿度，若红外线湿度检测仪检测料勺的湿度合格，则料勺可以正常使用，若红外线湿度检测仪检测料勺的湿度超标，则打开烘干装置，对料勺进行烘干，直至料勺表面的湿度合格，之后打开电动转盘,电动转盘带动机械臂旋转，机械臂使料勺旋转至机械臂的右侧，之后向料勺中倒入金属液，之后通过机械臂使料勺移动至料斗的上方，之后通过机械臂使料勺倾斜，使料勺将金属液转移至料斗中即可；其在使用料勺以前，可以对料勺进行烘干并且检测湿度，防止了料勺湿度过大导致金属液溅射，提高了使用过程中的安全性。
6.优选的，所述烘干装置包括喷气管、多组排气管和输气装置，喷气管的输出端与输气装置的输出端连接，输气装置用于向喷气管输送热空气，喷气管的输出端设置有多组排
气管，多组排气管均位于料勺上方；当对料勺烘干时，打开输气装置，使热空气经由喷气管进入到多组排气管中，之后热空气经由多组排气管吹到料勺上，使料勺上的水分受热蒸发即可；促进了料勺的干燥。
7.优选的，所述输气装置包括热风机、旋转接头、输气管、输送管和旋转装置，热风机固定安装在支板上，热风机的输出端与旋转接头连接，旋转接头固定安装在支板上，输气管转动安装在旋转接头上，输气管的输入端与旋转接头连接，输气管的输出端通过输送管与喷气管连接，喷气管固定安装在输送管上，旋转装置安装在支板和输气管上，旋转装置用于对输气管进行旋转；当对料勺烘干时，打开热风机，使干燥的热空气依次经由旋转接头和输送管进入到喷气管中，之后热空气经由喷气管上的多组排气管吹到料勺上，促进料勺的干燥，同时打开旋转装置，旋转装置带动输气管旋转，输气管通过输送管使喷气管旋转，喷气管带动多组排气管围绕料勺旋转，使热空气可以均匀的吹到料勺的上下两部，对料勺均匀的烘干，干燥效果好。
8.优选的，所述旋转装置包括从动齿轮、驱动齿轮、驱动轴和伺服电机，从动齿轮固定安装在输气管上，从动齿轮与驱动齿轮啮合，驱动齿轮固定安装在驱动轴上，驱动轴转动安装在支板上，驱动轴的左端与伺服电机的输出端连接，伺服电机固定安装在支板上，伺服电机具有角度自锁功能，伺服电机上设置有减速器；当对输气管旋转时，打开伺服电机，伺服电机通过驱动轴带动驱动齿轮旋转，驱动齿轮通过从动齿轮带动输气管旋转即可，方便了对输气管的旋转。
9.优选的，还包括加强板，加强板固定安装在支架上；通过上述设置，提高了加强板在使用过程中的稳定性。
10.优选的，所述料勺上设置有耐高温涂层，所述料勺上设置有抗腐蚀涂层；通过上述设置，提高了料勺的耐高温效果和抗腐蚀性，提高了料勺在使用过程中的可靠性。
11.优选的，所述伺服电机上设置有漏电保护器；通过上述设置，提高了伺服电机在使用过程中的安全性。
12.与现有技术相比本实用新型的有益效果为：耐高温，抗腐蚀，并且可以对料勺烘干和检测湿度，防止了料勺湿度过大导致金属液溅射，安全性和可靠性高。
附图说明

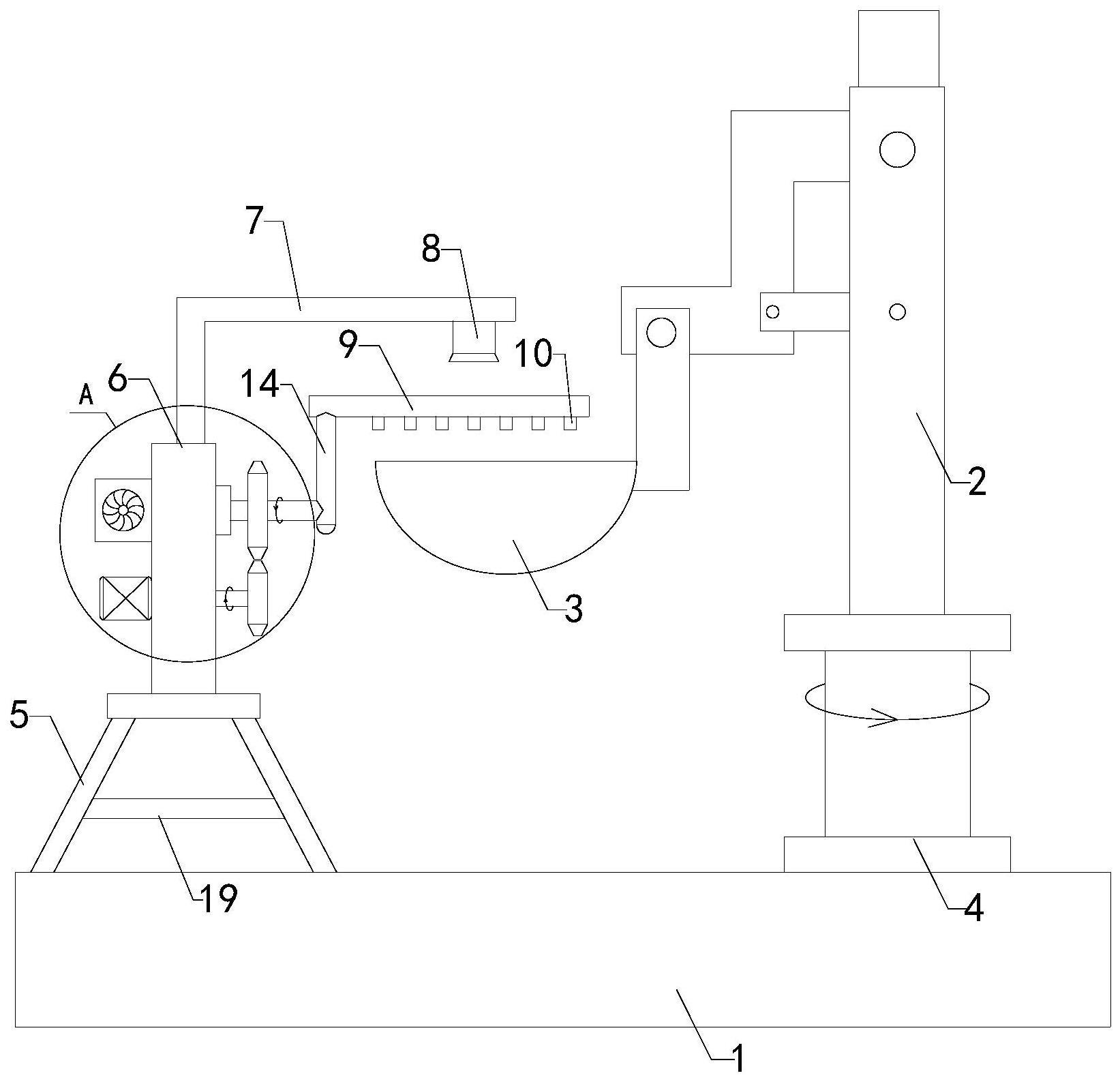

13.图1是本实用新型的主视结构示意图；
14.图2是图1中a处局部放大的结构示意图；
15.图3是从动齿轮、输送管和喷气管等的结构示意图；
16.图4是料勺的结构示意图；
17.附图中标记：1、底板；2、机械臂；3、料勺；4、电动转盘；5、支架；6、支板；7、连接杆；8、红外线湿度检测仪；9、喷气管；10、排气管；11、热风机；12、旋转接头；13、输气管；14、输送管；15、从动齿轮；16、驱动齿轮；17、驱动轴；18、伺服电机；19、加强板。
实施方式
18.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提
供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。
实施例
19.如图1至图4，本实用新型的耐高温抗腐蚀料勺传送料机构包括底板1、机械臂2、料勺3、电动转盘4、支架5、支板6、连接杆7、红外线湿度检测仪8、加强板19和烘干装置，料勺3安装在机械臂2上，机械臂2用于对料勺3移动，机械臂2安装在电动转盘4上部的转动端，电动转盘4安装在底板1上，连接杆7通过支板6固定安装在支架5上，支架5固定安装在底板1上，红外线湿度检测仪8通过连接杆7固定安装在支板6上，红外线湿度检测仪8位于料勺3上方，烘干装置安装在支板6上，烘干装置具有烘干功能，加强板19固定安装在支架5上。
20.压铸机的料槽和料斗均位于机械臂2的右侧，当料勺3在使用以前，首先打开红外线湿度检测仪8，使红外线湿度检测仪8检测料勺3表面的湿度，若红外线湿度检测仪8检测料勺3的湿度合格，则料勺3可以正常使用，若红外线湿度检测仪8检测料勺3的湿度超标，则打开烘干装置，对料勺3进行烘干，直至料勺3表面的湿度合格，之后打开电动转盘4,电动转盘4带动机械臂2旋转，机械臂2使料勺3旋转至机械臂2的右侧，之后向料勺3中倒入金属液，之后通过机械臂2使料勺3移动至料斗的上方，之后通过机械臂2使料勺3倾斜，使料勺3将金属液转移至料斗中即可；其在使用料勺3以前，可以对料勺3进行烘干并且检测湿度，防止了料勺3湿度过大导致金属液溅射，提高了使用过程中的安全性。
21.如图1和图2，烘干装置包括喷气管9、多组排气管10、热风机11、旋转接头12、输气管13、输送管14和旋转装置，喷气管9的输出端与输气装置的输出端连接，热风机11固定安装在支板6上，热风机11的输出端与旋转接头12连接，旋转接头12固定安装在支板6上，输气管13转动安装在旋转接头12上，输气管13的输入端与旋转接头12连接，输气管13的输出端通过输送管14与喷气管9连接，喷气管9固定安装在输送管14上，旋转装置安装在支板6和输气管13上，旋转装置用于对输气管13进行旋转，喷气管9的输出端设置有多组排气管10，多组排气管10均位于料勺3上方；
22.当对料勺3烘干时，打开热风机11，使干燥的热空气依次经由旋转接头12和输送管14进入到喷气管9中，之后热空气经由喷气管9上的多组排气管10吹到料勺3上，促进料勺3的干燥，同时打开旋转装置，旋转装置带动输气管13旋转，输气管13通过输送管14使喷气管9旋转，喷气管9带动多组排气管10围绕料勺3旋转，使热空气可以均匀的吹到料勺3的上下两部，对料勺3均匀的烘干，干燥效果好。
23.如图2和图3，旋转装置包括从动齿轮15、驱动齿轮16、驱动轴17和伺服电机18，从动齿轮15固定安装在输气管13上，从动齿轮15与驱动齿轮16啮合，驱动齿轮16固定安装在驱动轴17上，驱动轴17转动安装在支板6上，驱动轴17的左端与伺服电机18的输出端连接，伺服电机18固定安装在支板6上，伺服电机18具有角度自锁功能，伺服电机18上设置有减速器；
24.当对输气管13旋转时，打开伺服电机18，伺服电机18通过驱动轴17带动驱动齿轮16旋转，驱动齿轮16通过从动齿轮15带动输气管13旋转即可，方便了对输气管13的旋转。
25.料勺3上设置有耐高温涂层，料勺3上设置有抗腐蚀涂层，伺服电机18上设置有漏电保护器。
实施例
26.在实施例1的基础上，将旋转装置中的从动齿轮15和驱动齿轮16替换为驱动链轮、从动链轮和链条。驱动链轮通过链条与从动链轮传动连接，驱动链轮和从动链轮分别固定安装在驱动轴17和输气管13上，驱动轴17旋转时，驱动轴17通过驱动链轮和链条使从动链轮使输气管13旋转。
27.需要补充说明的是：本案中的机械臂2具有使料勺3上下移动和倾斜的功能，本案中的机械臂2可采用与现有技术中专利申请号为“201720448907.3”中的机械臂，无需本技术领域人员付出创造性劳动。
28.本实用新型的耐高温抗腐蚀料勺传送料机构的机械臂2、电动转盘4、红外线湿度检测仪8、热风机11、旋转接头12、从动齿轮15和伺服电机18均为市面上采购，本行业内技术人员只需按照其附带的使用说明书进行安装和操作即可，而无需本领域的技术人员付出创造性劳动。
29.以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本实用新型的保护范围。
