1.本实用新型涉及海鲜加工设备技术领域，具体为一种海参蒸煮锅排水系统。


背景技术：

2.海参属于无脊椎动物、棘皮动物门、海参纲，其中印度洋、西太平洋海区是世界上海参种类最多、资源量最大的区域，海参体内不但富含氨基酸、维生素和化学元素等人体所需的50多种营养成分，还含有多种生物活性物质如酸性粘多糖、皂苷和胶原蛋白等，而且海参活性物质的药理活性十分广泛。在现有技术中，海参蒸煮锅在蒸煮海参后内部存在一定的残留水，残留水温度较高，需要温度降低后进行排出，影响生产效率，否则容易造成工作人员烫伤，影响生产安全，且海参蒸煮锅较深，清理较为不便。


技术实现要素：

3.针对现有技术的不足，本实用新型提供了一种海参蒸煮锅排水系统，解决了现有技术中，海参蒸煮锅在蒸煮海参后内部存在一定的残留水，残留水温度较高，需要温度降低后进行排出，影响生产效率，否则容易造成工作人员烫伤，影响生产安全，且海参蒸煮锅较深，清理较为不便的问题。
4.为实现上述目的，本实用新型通过以下技术方案予以实现：一种海参蒸煮锅排水系统，包括锅体，所述锅体的底部连通有第一排水管，所述第一排水管的外壁连通有第一电磁球阀，所述第一排水管远离锅体的一端连通有储水箱，所述储水箱的底部连通有第二排水管，所述第二排水管的外壁连通有第二电磁球阀，所述第二排水管的外壁位于第二电磁球阀远离储水箱的一侧连通有离心泵，所述储水箱的外壁固定连接有浮球开关，所述浮球开关与离心泵电连接。
5.优选的，所述储水箱的一侧转动连接有清理门，所述储水箱的顶部位于清理门的上方转动连接有门锁，所述门锁与清理门配合连接，所述储水箱的内部位于清理门的一侧设置有过滤箱，所述过滤箱的两侧固定连接有滑轨，所述滑轨的外壁远离过滤箱的一侧与储水箱固定连接，所述过滤箱的底部等距开设有过滤孔，所述过滤箱的内壁配合连接有过滤网，所述过滤箱的内部位于过滤网的下方设置有过滤棉，所述过滤箱的外壁靠近清理门的一侧固定连接有拉手，所述过滤箱的底部等距设置有支撑杆，所述支撑杆与储水箱固定连接。
6.优选的，所述储水箱的顶部连通有压力表，所述储水箱的顶部连通有排气阀。
7.优选的，所述储水箱的顶部设置有视口。
8.优选的，所述储水箱的侧壁底部固定连接有温度表，所述储水箱的外部设置有隔离网。
9.本实用新型提供了一种海参蒸煮锅排水系统。具备以下有益效果：该海参蒸煮锅排水系统，通过锅体、第一排水管、第一电磁球阀、储水箱、第二排水管、第二电磁球阀、离心泵和浮球开关之间的配合，实现对海参蒸煮残留水的排出并收集，排水过程不受水温影响，
这样能够提高海参蒸煮的生产效率，并且清理海参蒸煮残留水的过程中无需接触高温锅体和残留水，这样能够避免工作人员发生烫伤，更便于工作人员的操作和对海参蒸煮锅的使用。
10.通过储水箱、清理门、门锁、过滤箱、滑轨、过滤孔、过滤网和过滤棉之间的配合，实现对残留水内残渣的过滤及清理，能够避免残渣对管道及离心泵造成堵塞，同时还能通过对废水的过滤，避免废水对周围环境造成过多的影响。
附图说明

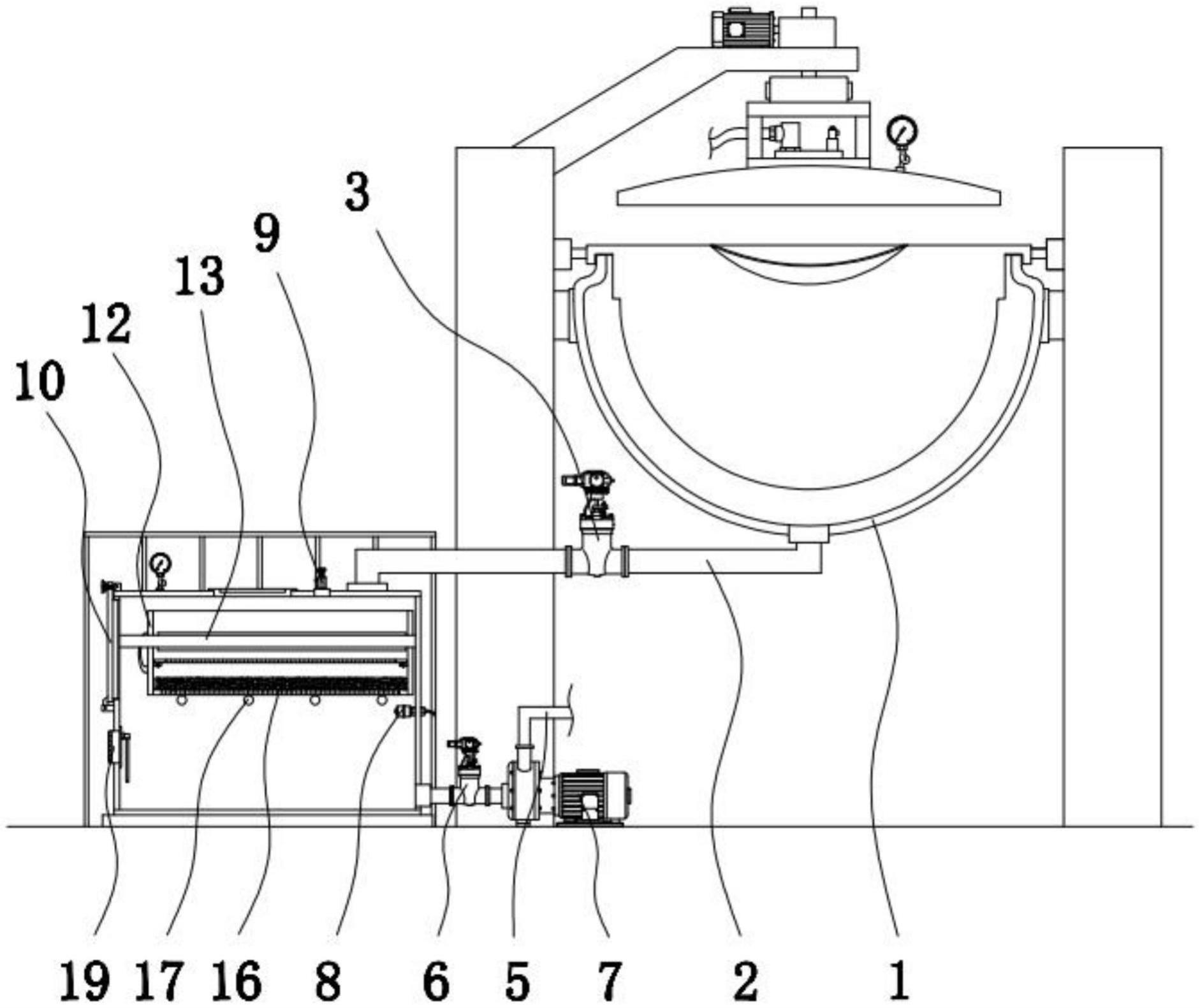

11.图1为本实用新型结构示意图；
12.图2为图1中第一排水管、储水箱和浮球开关的结构示意图；
13.图3为图1中第二电磁球阀、离心泵和第二排水管的结构示意图；
14.图4为图1中过滤箱、过滤网和过滤棉的结构示意图；
15.图5为图1中清理门、滑轨和过滤箱的结构示意图。
16.图中：1、锅体，2、第一排水管，3、第一电磁球阀，4、储水箱，5、第二排水管，6、第二电磁球阀，7、离心泵，8、浮球开关，9、排气阀，10、清理门，11、门锁，12、过滤箱，13、滑轨，14、过滤孔，15、过滤网，16、过滤棉，17、支撑杆，18、拉手，19、温度表，20、压力表，21、视口，22、隔离网。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.现有技术中，海参蒸煮锅在蒸煮海参后内部存在一定的残留水，残留水温度较高，需要温度降低后进行排出，影响生产效率，否则容易造成工作人员烫伤，影响生产安全，且海参蒸煮锅较深，清理较为不便。
19.有鉴于此，本实用新型，提供了一种海参蒸煮锅排水系统，通过锅体、第一排水管、第一电磁球阀、储水箱、第二排水管、第二电磁球阀、离心泵和浮球开关之间的配合，实现对海参蒸煮残留水的排出并收集，排水过程不受水温影响，提高海参蒸煮的生产效率，并且清理海参蒸煮残留水的过程中无需接触高温锅体和残留水，避免工作人员发生烫伤。
20.通过本领域人员，将本案中所有电气件与其适配的电源通过导线进行连接，并且应该根据实际情况，选择合适的控制器以及编码器，以满足控制需求，具体连接以及控制顺序，应参考下述工作原理中，各电气件之间先后工作顺序完成电性连接，其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程，不再对电气控制做说明。
21.由图1-5可知，一种海参蒸煮锅排水系统，包括锅体1，锅体1为海参蒸煮锅的储水锅体，锅体1的底部连通有第一排水管2，第一排水管2用于海参蒸煮锅的排水，第一排水管2的外壁连通有第一电磁球阀3，第一电磁球阀3为第一排水管2的控制阀门，第一排水管2远离锅体1的一端连通有储水箱4，储水箱4用于存储残留水，储水箱4的底部连通有第二排水管5，第二排水管5用于储水箱4的排水，第二排水管5的外壁连通有第二电磁球阀6，第二电
磁球阀6为第二排水管5的控制阀门，第二排水管5的外壁位于第二电磁球阀6远离储水箱4的一侧连通有离心泵7，离心泵7用于对第二排水管5内的残留水进行驱动排水，储水箱4的外壁固定连接有浮球开关8，浮球开关8与离心泵7电连接；
22.在具体实施过程中，值得特别指出的是，锅体1为海参蒸煮锅的储水锅体，第一排水管2用于海参蒸煮锅的排水，第一电磁球阀3为第一排水管2的控制阀门，储水箱4用于存储残留水，通过锅体1、第一排水管2、第一电磁球阀3和储水箱4之间的配合，通过控制器开启第一电磁球阀3，实现海参蒸煮锅的残留水排入储水箱4，并进行收集，关闭第一电磁球阀3后，实现对第一排水管2、的密封，第二排水管5用于储水箱4的排水，第二电磁球阀6为第二排水管5的控制阀门，离心泵7用于对第二排水管5内的残留水进行驱动排水，通过储水箱4、第二排水管5、第二电磁球阀6和离心泵7之间的配合，实现将储水箱4内的残留水进行排出，通过储水箱4、浮球开关8和离心泵7之间的配合，当储水箱4内的水位达到第二电磁球阀6时，第二电磁球阀6通过控制器自动控制离心泵7进行排水时，通过锅体1、第一排水管2、第一电磁球阀3、储水箱4、第二排水管5、第二电磁球阀6、离心泵7和浮球开关8之间的配合，实现对海参蒸煮残留水的排出并收集，排水过程不受水温影响，提高海参蒸煮的生产效率，并且清理海参蒸煮残留水的过程中无需接触高温锅体和残留水，避免工作人员发生烫伤，便于工作人员的操作，其中第一电磁球阀3、第二电磁球阀6、离心泵7和浮球开关8的具体型号不做限定，满足使用需求即可；
23.进一步的，储水箱4的一侧转动连接有清理门10，清理门10用于过滤箱12的抽出，储水箱4的顶部位于清理门10的上方转动连接有门锁11，门锁11与清理门10配合连接，储水箱4的内部位于清理门10的一侧设置有过滤箱12，过滤箱12用于对残留水进行过滤，过滤箱12的两侧固定连接有滑轨13，滑轨13的外壁远离过滤箱12的一侧与储水箱4固定连接，过滤箱12的底部等距开设有过滤孔14，过滤箱12的内壁配合连接有过滤网15，过滤箱12的内部位于过滤网15的下方设置有过滤棉16，过滤箱12的外壁靠近清理门10的一侧固定连接有拉手18，过滤箱12的底部等距设置有支撑杆17，支撑杆17用于支撑过滤箱12，支撑杆17与储水箱4固定连接；
24.在具体实施过程中，值得特别指出的是，清理门10用于过滤箱12的抽出，通过清理门10和门锁11之间的配合，实现对储水箱4的封闭，过滤箱12用于对残留水进行过滤，避免内部残渣对管道及离心泵7造成堵塞，通过清理门10、门锁11、过滤箱12、滑轨13和拉手18之间的配合，打开清理门10，抽出过滤箱12，实现对过滤箱12内的残渣进行清理，支撑杆17用于支撑过滤箱12，避免过滤箱12在长时间受冲击后与储水箱4发生分离，提高排水系统的使用寿命，通过过滤箱12、过滤孔14、过滤网15和过滤棉16之间的配合，在残留水通过第一排水管2进入储水箱4后，对残留水进行过滤，避免残留水内部的残渣对管道及离心泵7造成堵塞，通过储水箱4、清理门10、门锁11、过滤箱12、滑轨13、过滤孔14、过滤网15和过滤棉16之间的配合，实现对残留水内残渣的过滤及清理，避免残渣对管道及离心泵7造成堵塞，同时通过对废水的过滤，避免废水过多的影响周围环境；
25.进一步的，储水箱4的顶部连通有压力表20，压力表20用于显示储水箱4内的压力，储水箱4的顶部连通有排气阀9，排气阀9用于排出储水箱4的内部气体；
26.在具体实施过程中，值得特别指出的是，压力表20用于显示储水箱4内的压力，排气阀9用于排出储水箱4的内部气体，通过压力表20和排气阀9之间的配合，避免高温残留水
进入储水箱4后，蒸发的水蒸气造成储水箱4内的压力过高，影响储水箱4的安全，提高排水系统的使用寿命，其中压力表20的具体型号不做限定，满足使用需求即可；
27.进一步的，储水箱4的顶部设置有视口21；
28.在具体实施过程中，值得特别指出的是，视口21用于查看过滤箱12内残渣堆积情况；
29.进一步的，储水箱4的侧壁底部固定连接有温度表19，温度表19用于测量储水箱4内残留水的温度，储水箱4的外部设置有隔离网22，隔离网22用于保护工作人员；
30.在具体实施过程中，值得特别指出的是，温度表19用于测量储水箱4内残留水的温度，避免工作人员在清理过滤箱12内残渣时发生烫伤，隔离网22用于保护工作人员，避免工作人员误碰储水箱4造成烫伤，其中温度表19的具体型号不做限定，满足使用需求即可；
31.具体的，在使用该海参蒸煮锅排水系统时，在海参蒸煮锅蒸煮海参后，高温残留水积于锅体1的底部和部分第一排水管2内，通过控制器控制第一电磁球阀3进行开启，高温残留水在重力作用下，通过第一排水管2由锅体1的底部进入储水箱4中，残留水进入过滤箱12的内部，通过过滤网15和过滤棉16对残留水内的残渣进行过滤，过滤后的残留水通过过滤孔14落入储水箱4的底部，在锅体1内的残留水全部排出后，关闭第一电磁球阀3，完成对锅体1内的残留水的排出，即可使用海参蒸煮锅进行后续生产，储水箱4内的残留水经过多次收集，当水位达到浮球开关8的高度时，浮球开关8向控制器传输信号，控制器控制第二电磁球阀6进行开启，同时开启离心泵7，对储水箱4内的残留水通过第二排水管5进行排出，排放一定时间后，控制器关闭离心泵7和第二电磁球阀6，完成对储水箱4内的残留水的排出，在对残留水进行多次过滤后，过滤箱12内堆积较多的残渣，影响残留水的过滤效率，通过视口观察过滤箱12内残渣的堆积情况，当需要进行清理时，观察温度表19的温度情况，当残留水的温度较高时，为避免工作人员烫伤，需要进行一定防护，或者先将储水箱4内的残留水进行排出，再开启清理门10，将过滤箱12拉出储水箱4，对过滤网15顶部的残渣进行清理，再将过滤网15由过滤箱12中取出，对过滤棉16进行清洗，清理结束后，将过滤箱12进行复位，关闭清理门10，并通过门锁11进行密封固定，完成对残渣的清理，通过锅体1、第一排水管2、第一电磁球阀3、储水箱4、第二排水管5、第二电磁球阀6、离心泵7和浮球开关8之间的配合，实现对海参蒸煮残留水的排出并收集，排水过程不受水温影响，提高海参蒸煮的生产效率，并且清理海参蒸煮残留水的过程中无需接触高温锅体和残留水，避免工作人员发生烫伤，便于工作人员的操作。
