1.本实用新型涉及原木切割技术领域，具体是一种新型原木切割装置。


背景技术：

2.随着木材需求量的急剧增加，我国木材企业发展趋势较好，规模以上木材企业的数量也在不断增多，一些知名企业已经掌握了全球最先进的生产技术和工艺，基本满足了市场的需求，并在国际上具有一定的影响力，目前，在木材的加工过程中，原木都需要经过切割才能继续加工，但是，由于目前原木切割工作大多数同时通过人工手动进行切割，效率较为低下，且原木切割过程中会产生大量碎屑，肆意飞溅，会影响工作环境和工作人员的身心健康。
3.因此，本领域技术人员提供了一种新型原木切割装置，以解决上述背景技术中提出的问题。


技术实现要素：

4.本实用新型的目的在于提供一种新型原木切割装置，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种新型原木切割装置，包括固定台，所述固定台顶端滑动安装有放置台，所述固定台顶端两侧均开设有滑槽，所述滑槽内侧贯穿安装有第一螺杆，所述固定台后端两侧均安装有第一电机，且两个第一螺杆一端分别与两个第一电机输出轴相连接，且放置台底端两侧设置有导向板，导向板螺纹套设于第一螺杆外侧，所述放置台顶端两侧均固定安装有承载板，所述承载板侧面活动贯穿有气缸，所述气缸输出轴一端固接有夹板，且夹板侧面开设有防滑纹，所述固定台前端顶部固定安装有托板，且托板上方设置有电锯。
7.作为本实用新型再进一步的方案：所述固定台两侧对称设有支撑架，所述支撑架侧面两端活动贯穿有第二螺杆，所述第二螺杆外侧通过螺纹套设有活动台，所述活动台底端安装有电锯架，且电锯安装于电锯架上。
8.作为本实用新型再进一步的方案：其中一个所述支撑架侧面安装有第二电机，且第二电机输出轴一端与其中一个第二螺杆一端相连接，两个所述第二螺杆另一端均固接有传动齿轮，且两个传动齿轮外侧通过传动齿带传动连接。
9.作为本实用新型再进一步的方案：所述固定台前端连接有收集箱，所述收集箱顶端设有斜置的金属滤网，所述收集箱内壁一侧安装有抽风机，所述抽风机一端安装有引风罩，且引风罩前端设有过滤网，所述收集箱内壁另一侧安装有活动门。
10.作为本实用新型再进一步的方案：所述收集箱顶端两侧对称安装有挡板，所述收集箱前端连接有斜置的导料板。
11.与现有技术相比，本实用新型的有益效果是：
12.本实用新型设计的方案通过将原木放置于放置台上，然后通过气缸和夹板的作用
能够将原木夹紧固定，防止其切割时发生滑动，通过第一电机和第一螺杆的作用带动放置台水平滑动，控制原木露出切割面的大小，从而控制原木的切割段大小，同时，通过设计的收集箱和金属滤网，在原木切割过程中能够使碎屑落入收集箱中被收集，防止碎屑四处飞溅，影响工作环境，提高工作效率。
附图说明

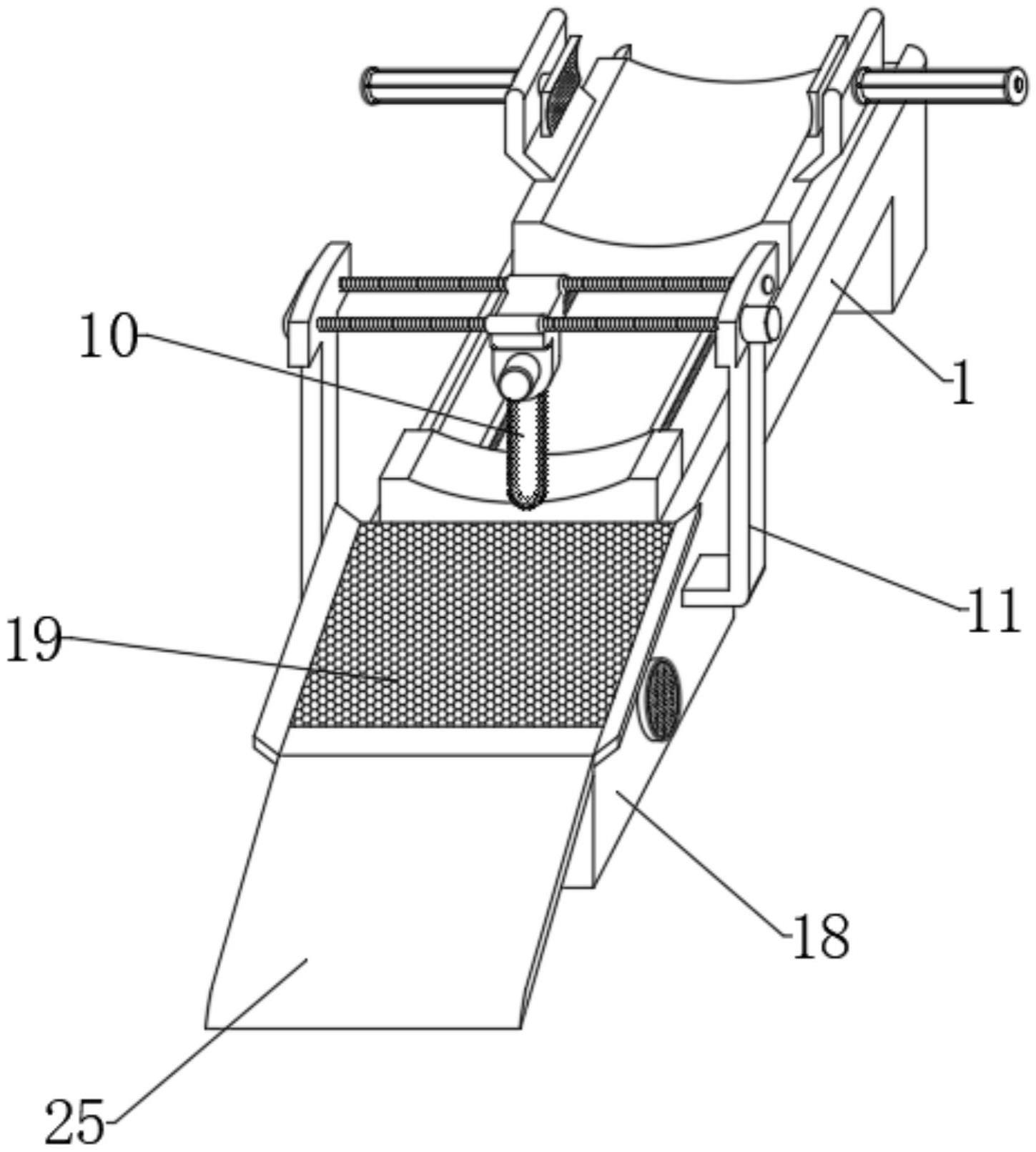

13.图1为本实用新型的结构示意图；
14.图2为本实用新型中电锯安装结构示意图；
15.图3为本实用新型中放置台安装结构示意图；
16.图4为本实用新型中抽风机安装结构示意图。
17.图中：1、固定台；2、放置台；3、滑槽；4、第一螺杆；5、第一电机；6、承载板；7、气缸；8、夹板；9、托板；10、电锯；11、支撑架；12、第二螺杆；13、活动台；14、电锯架；15、第二电机；16、传动齿轮；17、传动齿带；18、收集箱；19、金属滤网；20、抽风机；21、引风罩；22、过滤网；23、活动门；24、挡板；25、导料板。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，请参阅图1～4，本实用新型实施例如下：
19.一种新型原木切割装置，包括固定台1，固定台1顶端滑动安装有放置台2，固定台1顶端两侧均开设有滑槽3，滑槽3内侧贯穿安装有第一螺杆4，固定台1后端两侧均安装有第一电机5，且两个第一螺杆4一端分别与两个第一电机5输出轴相连接，且放置台2底端两侧设置有导向板，导向板螺纹套设于第一螺杆4外侧，放置台2顶端两侧均固定安装有承载板6，承载板6侧面活动贯穿有气缸7，气缸7输出轴一端固接有夹板8，且夹板8侧面开设有防滑纹，固定台1前端顶部固定安装有托板9，且托板9上方设置有电锯10；
20.通过采用以上技术方案，使原木放置于放置台2上，然后通过气缸7带动夹板8运动能够牢牢将原木夹紧固定住，同时通过第一电机5带动第一螺杆4转动，使放置台2沿固定台1方向水平滑动相应距离，并使原木一端搭在托板9上并悬置露出相应部分的切割段大小，由电锯10进行切割，从而实现自动化控制原木切割段的大小。
21.固定台1两侧对称设有支撑架11，支撑架11侧面两端活动贯穿有第二螺杆12，第二螺杆12外侧通过螺纹套设有活动台13，活动台13底端安装有电锯架14，且电锯10安装于电锯架14上；
22.通过采用以上技术方案，实现电锯10悬置安装于托板9上方，方便对原木进行切割。
23.其中一个支撑架11侧面安装有第二电机15，且第二电机15输出轴一端与其中一个第二螺杆12一端相连接，两个第二螺杆12另一端均固接有传动齿轮16，且两个传动齿轮16外侧通过传动齿带17传动连接；
24.通过采用以上技术方案，实现第二电机15通过传动齿轮16和传动齿带17的传动作用能够同时带动两个第二螺杆12正转或反转，从而控制电锯10横向运动来对原木进行切割工作。
25.固定台1前端连接有收集箱18，收集箱18顶端设有斜置的金属滤网19，收集箱18内壁一侧安装有抽风机20，抽风机20一端安装有引风罩21，且引风罩21前端设有过滤网22，收集箱18内壁另一侧安装有活动门23；
26.通过采用以上技术方案，原木在切割过程中产生的碎屑会通过金属滤网19落入到收集箱18内，同时增加抽风机20能够提供吸力，使碎屑能够更好的进入到收集箱18中，且抽风机20一端设置的引风罩21和过滤网22是为了防止碎屑进入到抽风机20中，通过打开活动门23方便对收集的碎屑进行清理。
27.收集箱18顶端两侧对称安装有挡板24，收集箱18前端连接有斜置的导料板25；
28.通过采用以上技术方案，挡板24的设置是为了防止原木切割段从而金属滤网19边缘出滚落，从而保证其携带的碎屑能够充分落入到收集箱18中，导料板25的设置是方便切割段最终滚落下来。
29.本实用新型的工作原理是：通过将原木放置于放置台2上，启动两侧的气缸7带动两侧的夹板8相向运动，直至将原木牢牢夹紧，然后启动第一电机5，使第一电机5带动第一螺杆4转动，从而使放置台2在固定台1上进行水平滑动，直至原木一端露出托板9一部分，即为需要切割的部分，然后启动第二电机15，使第二电机15带动第二螺杆12进行转动，从而使活动台13带动电锯10进行水平移动，并启动电锯10，从而使电锯10对原木进行切割，切割后的原木会落到金属滤网19上，且产生的碎屑会通过金属滤网19落入到收集箱18内被收集，同时启动收集箱18内侧的抽风机20，能够更好的将更多的碎屑吸入到收集箱18内收集，最后，原木将从导料板25上滚落下来。
30.以上所述的，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
