一种快速精确定位橡胶o型密封圈和线径测量的平台
技术领域
1.本实用新型涉及密封圈线径测试技术领域，具体而言，涉及一种快速精确定位橡胶o型密封圈和线径测量的平台。


背景技术：

2.橡胶o型密封圈适用于装在各种机械设备上，在规定的温度、压力、以及不同的液体和气体介质中，于静止或运动状态下起密封作用。橡胶o型密封圈在进行硬度测试的时候，要求压头要严格的压在橡胶线的顶点，即最高点，这样才能保证压头是垂直压在橡胶o型密封圈的表面。现有橡胶o型密封圈定位方法为手动平台结合人眼观察方法，定位精度低，工作效率低。


技术实现要素：

3.本实用新型的目的在于提供一种快速精确定位橡胶o型密封圈和线径测量的平台，其能够代替人工完成橡胶o型密封圈定位，且能够精确的完成定位。
4.本实用新型的实施例是这样实现的：
5.本技术实施例提供一种快速精确定位橡胶o型密封圈和线径测量的平台，包括底座、丝杆滑台模组、激光定位夹具工装台和激光扫描组件，丝杆滑台模组设置于底座上，激光定位夹具工装台设置于丝杆滑台模组的移动端，激光扫描组件包括激光扫描器和支架，支架设置于底座上，激光扫描器设置于支架上，激光扫描器位于丝杆滑台模组上方。
6.在本实用新型的一些实施例中，上述丝杆滑台模组包括安装座、丝杆和移动平台，安装座设置于底座上，丝杆转动设置于安装座上，移动平台滑动设置于安装座上，且移动平台滑动方向与丝杆的轴线方向相同，移动平台套设于丝杆上，并与丝杆螺纹连接。
7.在本实用新型的一些实施例中，上述丝杆的一端连接有驱动电机。
8.在本实用新型的一些实施例中，上述驱动电机为步进电机。
9.在本实用新型的一些实施例中，上述安装座上设置有电机罩，电机罩罩设于步进电机上。
10.在本实用新型的一些实施例中，上述激光定位夹具工装台为圆形结构。
11.相对于现有技术，本实用新型的实施例至少具有如下优点或有益效果：
12.本实用新型提供一种快速精确定位橡胶o型密封圈和线径测量的平台，包括底座、丝杆滑台模组、激光定位夹具工装台和激光扫描组件。上述底座用于安装和承载其它部件。上述激光定位夹具工装台用于固定需要检测的橡胶o型密封圈。上述丝杆滑台模组直线模组是一种专业化生产精密功能部件，是高集成的传动平台。该丝杆滑台模组能够精确的带动激光定位夹具工装台移动，从而带动其上的橡胶o型密封圈移动。上述激光扫描组件用于对橡胶o型密封圈进行扫描，在扫描的过程中，激光扫描组件是实时输出所测得橡胶圈的边缘及顶点的坐标值，这样就可以方便进行下一步的硬度测试。
13.上述丝杆滑台模组设置于上述底座上，上述激光定位夹具工装台设置于上述丝杆
滑台模组的移动端，上述激光扫描组件包括激光扫描器和支架，上述支架设置于上述底座上，上述激光扫描器设置于上述支架上，上述激光扫描器位于上述丝杆滑台模组上方。将上述橡胶o型密封圈设置在激光定位夹具工装台上后，通过启动丝杆滑台模组可带动激光定位夹具工装台上的橡胶o型密封圈移动，并移动到支撑架支撑的激光扫描器下方。橡胶o型密封圈在进行硬度测试的时候，要求压头要严格的压在橡胶线的顶点，即最高点，这样才能保证压头是垂直压在橡胶o型密封圈的表面。因此，定位最高点，可先通过激光扫描器使橡胶o型密封圈慢移动到激光扫描器下方，使激光扫描器依次扫描整个橡胶o型密封圈，在扫描的过程中，激光扫描器会实时输出所测得橡胶圈的边缘及顶点的坐标值由此可精确得到橡胶o型密封圈的顶点信息。
14.因此，该快速精确定位橡胶o型密封圈和线径测量的平台能够代替人工完成橡胶o型密封圈定位，且能够精确的完成定位。
附图说明
15.为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

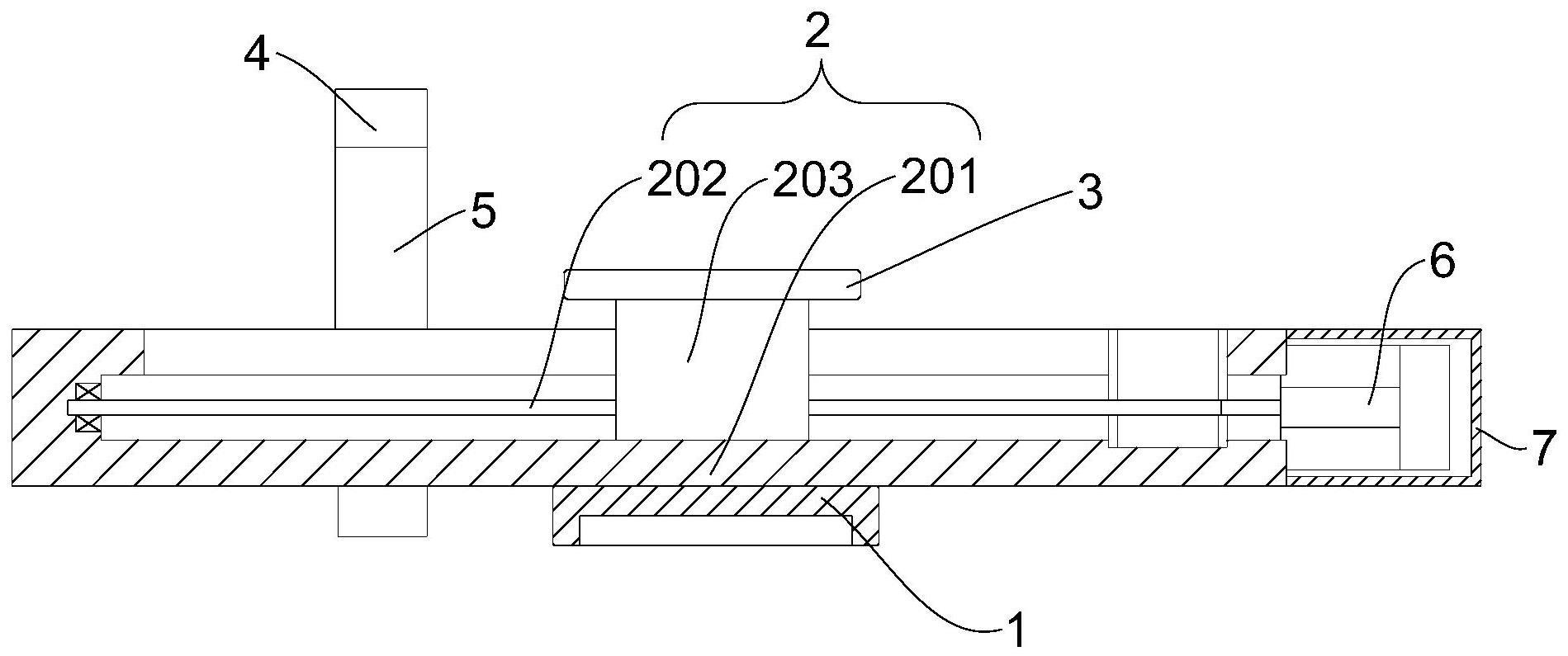

16.图1为本实用新型实施例的截面结构示意图；
17.图2为本实用新型实施例的三维轮廓图。
18.图标：1-底座，2-丝杆滑台模组，201-安装座，202-丝杆，203-移动平台，3-激光定位夹具工装台，4-激光扫描器，5-支架，6-驱动电机，7-电机罩。
具体实施方式
19.为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
20.因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.实施例
22.请参照图1和图2，图1所示为本实用新型实施例的截面结构示意图；图2为本实用新型实施例的三维轮廓图。本实施例提供一种快速精确定位橡胶o型密封圈和线径测量的平台，包括底座1、丝杆202滑台模组2、激光定位夹具工装台3和激光扫描组件。上述底座1用于安装和承载其它部件。上述激光定位夹具工装台3用于固定需要检测的橡胶o型密封圈。上述丝杆202滑台模组2直线模组是一种专业化生产精密功能部件，是高集成的传动平台。该丝杆202滑台模组2能够精确的带动激光定位夹具工装台3移动，从而带动其上的橡胶o型密封圈移动。上述激光扫描组件用于对橡胶o型密封圈进行扫描，在扫描的过程中，激光扫
描组件是实时输出所测得橡胶圈的边缘及顶点的坐标值，这样就可以方便进行下一步的硬度测试。
23.在本实施例中，上述丝杆202滑台模组2设置于上述底座1上，上述激光定位夹具工装台3设置于上述丝杆202滑台模组2的移动端，上述激光扫描组件包括激光扫描器4和支架5，上述支架5设置于上述底座1上，上述激光扫描器4设置于上述支架5上，上述激光扫描器4位于上述丝杆202滑台模组2上方。
24.在本实施例中，将上述橡胶o型密封圈设置在激光定位夹具工装台3上后，通过启动丝杆202滑台模组2可带动激光定位夹具工装台3上的橡胶o型密封圈移动，并移动到支撑架支撑的激光扫描器4下方。橡胶o型密封圈在进行硬度测试的时候，要求压头要严格的压在橡胶线的顶点，即最高点，这样才能保证压头是垂直压在橡胶o型密封圈的表面。因此，定位最高点，可先通过激光扫描器4使橡胶o型密封圈慢移动到激光扫描器4下方，使激光扫描器4依次扫描整个橡胶o型密封圈，在扫描的过程中，激光扫描器4会实时输出所测得橡胶圈的边缘及顶点的坐标值由此可精确得到橡胶o型密封圈的顶点信息。
25.因此，该快速精确定位橡胶o型密封圈和线径测量的平台能够代替人工完成橡胶o型密封圈定位，且能够精确的完成定位。
26.在本实施例的一些实施方式中，上述丝杆202滑台模组2包括安装座201、丝杆202和移动平台203，上述安装座201设置于上述底座1上，上述丝杆202转动设置于上述安装座201上，上述移动平台203滑动设置于上述安装座201上，且上述移动平台203滑动方向与上述丝杆202的轴线方向相同，上述移动平台203套设于上述丝杆202上，并与上述丝杆202螺纹连接。
27.在本实施例中，上述安装座201用于安装承载丝杆202等部件。上述丝杆202转动后，由于移动平台203只能沿丝杆202轴线方向滑动，无法随着丝杆202转动。因此，会将丝杆202的转动转换为移动平台203的直线移动。上述移动平台203通过激光扫描器4下方后，激光扫描器4则会对其上的橡胶o型密封圈进行扫描。
28.在本实施例的一些实施方式中，上述丝杆202的一端连接有驱动电机6。上述驱动电机6与丝杆202连接后，可用于驱动丝杆202动作。
29.在本实施例的一些实施方式中，上述驱动电机6为步进电机。上述是一种将电脉冲信号转换成相应角位移或线位移的电动机。其能够与对应的控制器配合，可精确的控制丝杆202转动，从而精确的控制激光定位夹具工装台3上的橡胶o型密封圈移动。
30.在本实施例的一些实施方式中，上述安装座201上设置有电机罩7，上述电机罩7罩设于上述步进电机上。上述电机罩7用于罩设保护步进电机。
31.在本实施例的一些实施方式中，上述激光定位夹具工装台3为圆形结构。上述激光定位夹具工装台3采用圆形结构可适应橡胶o型密封圈形状。
32.在使用时，将上述橡胶o型密封圈设置在激光定位夹具工装台3上后，通过启动丝杆202滑台模组2可带动激光定位夹具工装台3上的橡胶o型密封圈移动，并移动到支撑架支撑的激光扫描器4下方。橡胶o型密封圈在进行硬度测试的时候，要求压头要严格的压在橡胶线的顶点，即最高点，这样才能保证压头是垂直压在橡胶o型密封圈的表面。因此，定位最高点，可先通过激光扫描器4使橡胶o型密封圈慢移动到激光扫描器4下方，使激光扫描器4依次扫描整个橡胶o型密封圈，在扫描的过程中，激光扫描器4会实时输出所测得橡胶圈的
边缘及顶点的坐标值由此可精确得到橡胶o型密封圈的顶点信息。
33.以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
