一种用于smt贴片机的防位移贴片装置
技术领域
1.本实用新型涉及smt贴片机贴片技术领域，更具体地说是一种用于smt贴片机的防位移贴片装置。


背景技术：

2.smt贴片指的是在pcb基础上进行加工的系列工艺流程的简称，这其中pcb为印刷电路板的英文缩写。smt是表面组装技术也叫表面贴装技术，是电子组装行业里最流行的一种技术和工艺，更为细致的说是一种将无引脚或短引线表面组装元器件安装在印制电路板的表面或其它基板的表面上，通过再流焊或浸焊等方法加以焊接组装的电路装连技术。工业相机又称工业摄像机，是机器视觉系统中的一个关键组件，其最本质的功能是将光信号转变成有序的电信号，工业相机在生产时，工业相机的印刷电路板需要使用smt贴片机进行贴片处理。
3.公开号为cn215582534u的一种用于smt贴片机的防位移贴片装置，包括控制底板和用于传输的传动机构以及用于夹持的稳定板，所述贴片架与控制底板之间设有传动机构和稳定板，所述贴片架的内部置中位置设有第一液压缸和第一传动泵，所述第一传动泵远离第一液压缸的一端设有伸缩杆，所述伸缩杆为伸缩结构，所述伸缩杆远离第一传动泵的一端设有贴片机构。
4.上述现有技术在使用时，印刷电路板底部没有支撑，当贴片机构下移贴片时会对印刷电路板造成压力，容易使印刷电路板移动，而如果控制两个夹持块对印刷电路板施加更大的力，会导致印刷电路板损坏，并且两个稳定板之间间距较小，贴片机构在移动时很容易受到稳定板的阻碍。


技术实现要素：

5.为了克服现有技术的上述缺陷，本实用新型提供一种用于smt贴片机的防位移贴片装置，通过带式输送机将待贴片的工业相机输送到贴片机构下方，使用两个挡板在工业相机左右侧进行定位，之后控制两个夹板夹住工业相机，并且借助电动推杆二驱动支撑板和夹板带着工业相机上移，同时控制两个支撑板移至工业相机底部进行支撑，利用夹板、支撑板和挡板分别在工业相机的前后侧、左右侧和底部进行定位支撑，以解决上述背景技术中出现的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种用于smt贴片机的防位移贴片装置，包括加工台，所述加工台顶部开设有凹槽，所述凹槽内部设有带式输送机，所述加工台顶部设有贴片机构，所述加工台顶部前后两侧表面均开设有嵌槽，两个嵌槽内均设有定位组件一，所述凹槽内部设有两个左右对称分布的定位组件二，每个定位组件一均包括支撑板，两个支撑板内部滑动设有夹板，所述夹板与支撑板之间通过两个电动推杆一连接，所述支撑板顶部固定设有电动推杆二，每个定位组件二均包括挡板，所述挡板设在凹槽内，两个挡板底部前后两侧均固定设有电动推杆三，所述电动推杆三嵌设在加工台顶部。
7.在一个优选地实施方式中，两个支撑板相互靠近一侧表面均开设有滑槽，所述夹板设在滑槽内部并与滑槽滑动连接，两个电动推杆一远离夹板一侧均与滑槽内壁固定连接，利用滑槽便于收纳夹板。
8.在一个优选地实施方式中，所述凹槽前后两侧内壁表面均开设有收纳槽，两个收纳槽内部均滑动设有垫板，两个垫板相互远离一侧均固定设有两个电动推杆四，所述电动推杆四贯穿加工台，利用电动推杆四驱动垫板移动，不需要手动操作。
9.在一个优选地实施方式中，两个垫板设在支撑板下方，所述垫板底部与带式输送机的输送带表面接触，使用垫板在工业相机下方起到支撑作用。
10.在一个优选地实施方式中，所述贴片机构包括安装架，所述安装架固定在加工台顶端，所述安装架顶部贯穿设有气缸，所述气缸底部固定设有贴片板，用于贴片加工。
11.在一个优选地实施方式中，所述安装架前端固定设有控制器，所述控制器与带式输送机、电动推杆一、电动推杆二、电动推杆三和电动推杆四的输入端连接，方便操控本装置。
12.本实用新型的技术效果和优点：
13.本实用新型通过带式输送机将待贴片的工业相机印刷电路板输送到贴片机构下方，使用两个挡板在印刷电路板左右侧进行定位，之后控制两个夹板夹住印刷电路板，并且借助电动推杆二驱动支撑板和夹板带着印刷电路板上移，同时控制两个支撑板移至印刷电路板底部进行支撑，利用夹板、支撑板和挡板分别在印刷电路板的前后侧、左右侧和底部进行定位支撑，避免印刷电路板在贴片时偏移，大大提高印刷电路板贴片的精度。
14.通过气缸驱动贴片板下移实现对工业相机印刷电路板的贴片处理，利用电动推杆一驱动夹板在滑槽内移动，电动推杆三驱动挡板上下移动，电动推杆四驱动垫板在收纳槽内移动，不需要手动操作，工作人员只需使用控制器进行控制即可，使用时非常省时省力。
附图说明

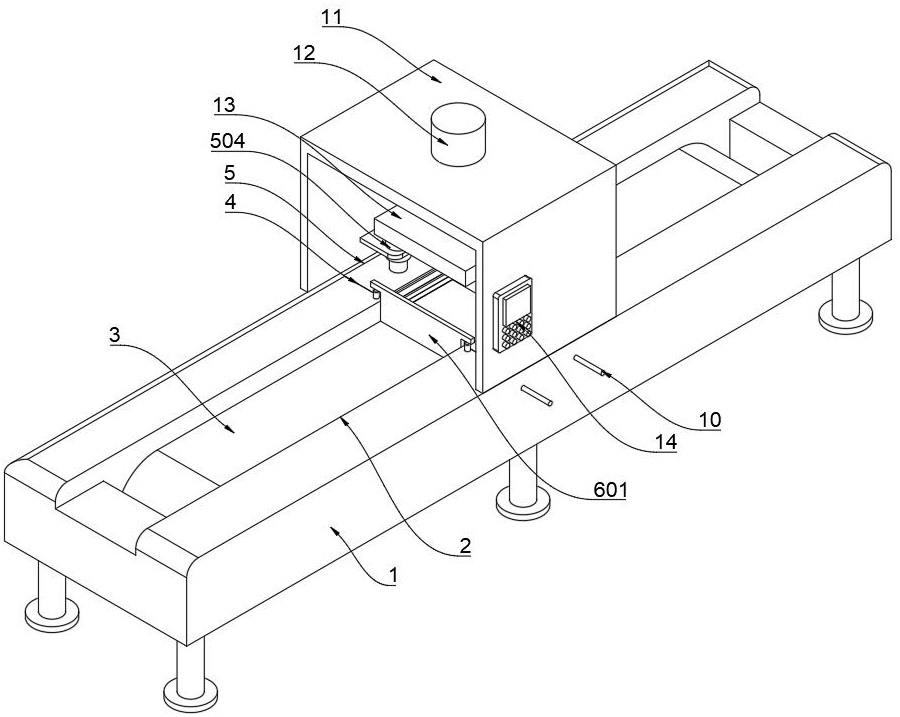

15.图1为本实用新型的整体结构示意图；
16.图2为本实用新型的局部示意图；
17.图3为本实用新型的定位组件一示意图；
18.图4为本实用新型的局部剖视图；
19.图5为本实用新型的整体结构仰视图。
20.附图标记为：1、加工台；2、凹槽；3、带式输送机；4、嵌槽；5、定位组件一；6、定位组件二；7、滑槽；8、收纳槽；9、垫板；10、电动推杆四；11、安装架；12、气缸；13、贴片板；14、控制器；
21.支撑板；502、夹板；503、电动推杆一；504、电动推杆二；
22.601、挡板；602、电动推杆三。
实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下
所获得的所有其他实施例，都属于本实用新型保护的范围。
24.参照说明书附图1-5，本实用新型提供一种用于smt贴片机的防位移贴片装置，包括加工台1，所述加工台1顶部开设有凹槽2，所述凹槽2内部设有带式输送机3，所述加工台1顶部设有贴片机构，所述加工台1顶部前后两侧表面均开设有嵌槽4，两个嵌槽4内均设有定位组件一5，所述凹槽2内部设有两个左右对称分布的定位组件二6，每个定位组件一5均包括支撑板501，两个支撑板501内部滑动设有夹板502；
25.并且所述夹板502与支撑板501之间通过两个电动推杆一503连接，所述支撑板501顶部固定设有电动推杆二504，每个定位组件二6均包括挡板601，所述挡板601设在凹槽2内，两个支撑板501相互靠近一侧表面均开设有滑槽7，所述夹板502设在滑槽7内部并与滑槽7滑动连接，两个电动推杆一503远离夹板502一侧均与滑槽7内壁固定连接，利用滑槽7便于收纳夹板502；
26.而且所述凹槽2前后两侧内壁表面均开设有收纳槽8，两个收纳槽8内部均滑动设有垫板9，两个垫板9设在支撑板501下方，所述垫板9底部与带式输送机3的输送带表面接触，使用垫板9在工业相机下方起到支撑作用，所述安装架11前端固定设有控制器14，所述控制器14与带式输送机3、电动推杆一503、电动推杆二504的输入端连接，方便工作人员操控本装置。
27.通过控制器14先控制靠近加工台1左侧的挡板601移至凹槽2内，然后带式输送机3将待贴片的工业相机印刷电路板输送到贴片机构下方，当印刷电路板左侧与挡板601接触时，再控制靠近加工台1右侧的挡板601下移对印刷电路板进行定位，之后再控制两个夹板502夹住印刷电路板，并且借助电动推杆二504驱动支撑板501和夹板502带着印刷电路板上移，同时控制两个支撑板501移至印刷电路板底部进行支撑，利用夹板502、支撑板501和挡板601分别在印刷电路板的前后侧、左右侧和底部进行定位支撑，避免工业相机印刷电路板在贴片时偏移，大大提高工业相机印刷电路板贴片的精度。
28.参照说明书附图1-5，本实用新型提供一种用于smt贴片机的防位移贴片装置，两个挡板601底部前后两侧均固定设有电动推杆三602，所述电动推杆三602嵌设在加工台1顶部，两个垫板9相互远离一侧均固定设有两个电动推杆四10，所述电动推杆四10贯穿加工台1，利用电动推杆四10驱动垫板9移动，不需要手动操作；
29.具体的，所述贴片机构包括安装架11，所述安装架11固定在加工台1顶端，所述安装架11顶部贯穿设有气缸12，所述气缸12底部固定设有贴片板13，用于贴片加工，所述控制器14与电动推杆三602和电动推杆四10的输入端连接。
30.通过气缸12驱动贴片板13下移实现对工业相机印刷电路板的贴片处理，利用电动推杆一503驱动夹板502在滑槽7内移动，电动推杆三602驱动挡板601上下移动，电动推杆四10驱动垫板9在收纳槽8内移动，不需要手动操作，工作人员只需使用控制器14进行控制即可，使用时非常省时省力。
31.最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
