1.本实用新型涉及控制器技术领域,具体为一种电视升降架的控制器带音乐播放器。


背景技术:

2.电视升降架在使用将电视升起,当电视不使用时可收缩将电视收纳隐藏,但是其中的控制器只能控制电视机升降架,功能单一。
3.现在的电视升降架通过控制器控制升降架的伸缩,如中国专利网站公开的cn202233983u电动升降电视柜,通过控制器控制升降装置,推动柜体到合适高度,方便开关电视机和观看电视,控制器只能控制电视机升降架,功能单一,因此,提出一种电视升降架的控制器带音乐播放器,用于解决上述背景中提到的问题。


技术实现要素:

4.(一)解决的技术问题
5.本实用新型的目的在于提供一种电视升降架的控制器带音乐播放器,以解决上述背景技术中提出的问题。
6.(二)技术方案
7.为了解决上述技术问题,本实用新型提供如下技术方案:一种电视升降架的控制器带音乐播放器,包括信号发出机构和控制器本体,所述控制器本体连接有信号接收处理机构,所述控制器本体内部连接有蓝牙音响;
8.所述信号发出机构包括遥控器本体,所述遥控器本体表面安装有按键,所述遥控器本体顶部侧面安装有红外线发射器;
9.所述信号接收处理机构包括红外信号接收器,所述红红外信号接收器连接有dsp芯片;
10.所述蓝牙音响包括高音腔体,所述高音腔体安装有高音喇叭,所述高音腔体连接有低音腔体,所述低音腔体安装有低音喇叭,所述低音腔体底部连接有蓝牙发射器。
11.优选的,所述控制器本体顶面开设有光纤接口和hdmi接口,且连接有电视升降架控制线。
12.通过在控制器本体上设置各种数据接口,使控制器能够与其他设备进行数据交换,且通过电视升降架控制线控制电视升降架的工作。
13.优选的,所述高音喇叭的数量为两个,低音喇叭的数量为两个。
14.通过将高音喇叭与低音喇叭设置在不同的腔体内,方便对高音喇叭和低音喇叭进行高低音独立控制。
15.优选的,所述控制器本体背面转动连接有支撑片。
16.通过支撑片使控制器本体可以在立在平面上,使红外信号接收器立起来更方便接收红外信号。
17.与现有技术相比,本实用新型所达到的有益效果是:
18.1、该电视升降架的控制器带音乐播放器,通过dsp芯片对收到的信号进行分析处理,并控制蓝牙音响和电视升降架,将两种功能集合在一个控制器上,使用更加方便,节约资源。
19.2、该电视升降架的控制器带音乐播放器,通过将高音喇叭与低音喇叭设置在不同的腔体内,方便对高音喇叭和低音喇叭进行高低音独立控制。
20.3、该电视升降架的控制器带音乐播放器,通过数据接口传输数据,并经dsp芯片与其他设备进行数据交换。
附图说明

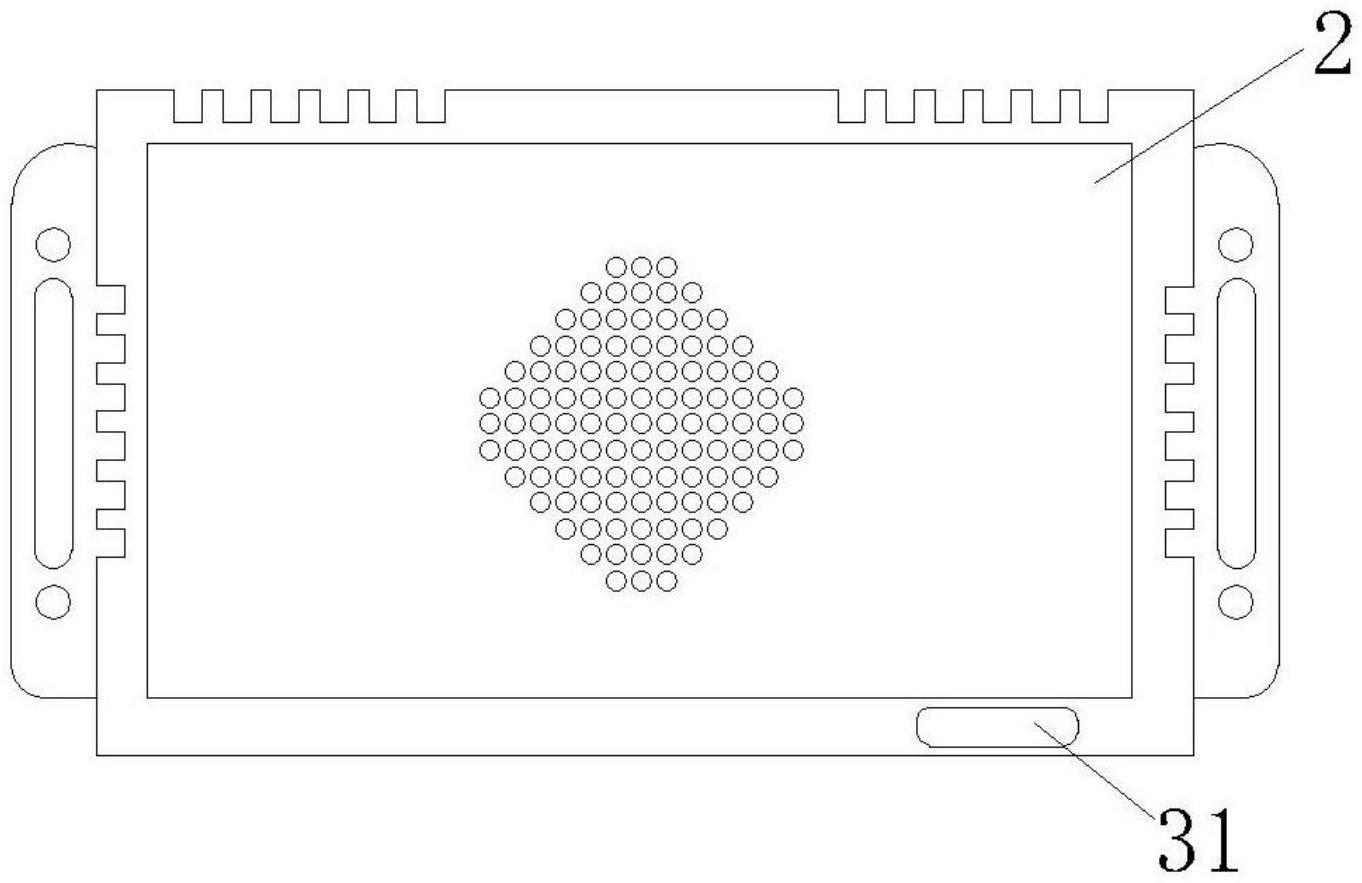

21.图1为本实用新型正面结构示意图;
22.图2为本实用新型背面结构示意图;
23.图3为本实用新型左侧面结构示意图;
24.图4为本实用新型顶面结构示意图
25.图5为本实用新型内部结构示意图
26.图6为本实用新型信号发出机构正面结构示意图
27.图7为本实用新型信号发出机构顶面结构示意图
28.其中:1、信号发出机构;11、遥控器本体;12、按键;13、红外线发射器;2、控制器本体;3、信号接收处理机构;31、红外信号接收器;32、dsp芯片;4、蓝牙音响;41、高音腔体;42、高音喇叭;43、低音腔体;44、低音喇叭;45、蓝牙发射器。
具体实施方式
29.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
30.请参阅图1-7,一种电视升降架的控制器带音乐播放器,包括信号发出机构1和控制器本体2,控制器本体2连接有信号接收处理机构3,控制器本体2内部连接有蓝牙音响4;
31.信号发出机构1包括遥控器本体11,遥控器本体11表面安装有按键12,遥控器本体11顶部侧面安装有红外线发射器13;
32.信号接收处理机构3包括红外信号接收器31,红红外信号接收器31连接有dsp芯片32;
33.蓝牙音响4包括高音腔体41,高音腔体41安装有高音喇叭42,高音腔体41连接有低音腔体43,低音腔体43安装有低音喇叭44,低音腔体43底部连接有蓝牙发射器45。
34.控制器与蓝牙音响以及电视升降架之间为电路连接,为现有技术,不再赘述。红外线发射器将按键输入的模拟信号转换为红外线信号,并通过红外线二极管将信号发送到红外信号接收器,红外信号接收器将接收到的信号解码并将其转换回数字信号,然后将其传送到dsp芯片中进行处理。
35.具体的,控制器本体2顶面开设有光纤接口和hdmi接口,且连接有电视升降架控制
线。
36.通过上述技术方案,在控制器本体2上设置各种数据接口,使控制器能够与其他设备进行数据交换,且通过电视升降架控制线控制电视升降架的工作。
37.具体的,高音喇叭42的数量为两个,低音喇叭44的数量为两个。
38.通过上述技术方案,将高音喇叭42与低音喇叭44设置在不同的腔体内,方便对高音喇叭42和低音喇叭44进行高低音独立控制。
39.具体的,控制器本体2背面转动连接有支撑片。
40.通过上述技术方案,支撑片使控制器本体2可以在立在平面上,使红外信号接收器31立起来更方便接收红外信号。
41.在使用时,将控制器本体2安装好,按需要连接好接线口,通过按压遥控器本体11上的按键12,控制红外线发射器13发射对应的红外线,控制器本体2上的红外信号接收器31,接收红外信号,并将红外信号转换成数字信号,传递给dsp芯片32进行分析处理,控制对应的功能,当使用蓝牙音响4时,通过信号发出机构1将红外信号发送给信号接收处理机构3,控制蓝牙发射器45开启,作为从端被主端设备发现连接,同时可以通过发送信号给dsp芯片32,独立控制蓝牙音响4中的高音喇叭42和低音喇叭44,实现对高低音的独立控制,或者通过连接在dsp芯片32上的电视升降架控制线,对电视升降架进行控制。
42.尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。


技术特征:
1.一种电视升降架的控制器带音乐播放器,包括信号发出机构(1)和控制器本体(2),其特征在于:所述控制器本体(2)连接有信号接收处理机构(3),所述控制器本体(2)内部连接有蓝牙音响(4);所述信号发出机构(1)包括遥控器本体(11),所述遥控器本体(11)表面安装有按键(12),所述遥控器本体(11)顶部侧面安装有红外线发射器(13);所述信号接收处理机构(3)包括红外信号接收器(31),所述红外信号接收器(31)连接有dsp芯片(32);所述蓝牙音响(4)包括高音腔体(41),所述高音腔体(41)安装有高音喇叭(42),所述高音腔体(41)连接有低音腔体(43),所述低音腔体(43)安装有低音喇叭(44),所述低音腔体(43)底部连接有蓝牙发射器(45)。2.根据权利要求1所述的一种电视升降架的控制器带音乐播放器,其特征在于:所述控制器本体(2)顶面开设有光纤接口和hdmi接口,且连接有电视升降架控制线。3.根据权利要求1所述的一种电视升降架的控制器带音乐播放器,其特征在于;所述高音喇叭(42)的数量为两个,低音喇叭(44)的数量为两个。4.根据权利要求1所述的一种电视升降架的控制器带音乐播放器,其特征在于:所述控制器本体(2)背面转动连接有支撑片。
