1.本实用新型涉及矿山地质环境治理技术领域，具体为一种矿山地质环境治理用填坑装置。


背景技术：

2.采矿是自地壳内和地表开采矿产资源的技术和科学。广义的采矿还包括煤和石油的开采。采矿工业是一种重要的原料工业，金属矿石是冶炼工业的主要原料，非金属矿石是重要的化工原料和建筑材料，在我们进行采矿时，造成矿山地质环境会形成地面上很多坑坑洼洼的，现有的矿山地质环境治理用填坑装置在使用时容易发生堵塞，影响填坑效率；
3.根据中国专利公开了一种矿山地质环境治理用填坑装置，其公告号为：cn217537001u，该专利通过将砂石倒入到储料筒内储存，打开阀门从而使得原料通过出口排出进行填坑处理，通过正反电机带动螺纹杆正反转动，从而带动滑板沿着螺纹杆上下往复运动，进而带动储料筒跟随滑板同步上下运动，然后使得储料筒内部的原料处在上下运动状态时相互碰撞打散，从而防止出口发生堵塞，保障填坑效率；
4.但该专利中的储料装置在上下移动时会产生较大的异响，且储料装置上下晃动无法有效的解决原料在出口处堵塞现象，为此，我们提出一种矿山地质环境治理用填坑装置。


技术实现要素：

5.本实用新型的目的在于提供了一种矿山地质环境治理用填坑装置，解决了背景技术中的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种矿山地质环境治理用填坑装置，包括底座、储料桶，所述储料桶固定安装在底座顶端，所述底座顶端固定安装有压实组件，所述底座底端固定安装有移动轮，所述储料桶内部设置有疏通机构；
7.所述疏通机构包括电机、固定板，所述电机固定安装在储料桶一侧，所述电机输出端固定安装有u型转轴，所述u型转轴贯穿储料桶一侧，且所述u型转轴外壁通过轴承一与储料桶转动连接，所述u型转轴一端通过轴承二转动连接在储料桶内壁，所述u型转轴外壁通过轴承三转动连接有连杆，所述固定板顶端固定安装有固定块，所述连杆与固定块铰接，所述固定板底端固定安装有疏通插板，所述固定板正、背面固定安装有限位滑板，所述储料桶顶端固定安装有l型支撑板，所述l型支撑板底端开设有限位滑槽，所述限位滑板与限位滑槽滑动连接。
8.优选的，所述储料桶一侧固定安装有隔箱，所述电机设置在隔箱内部，通过设置隔箱，可以对电机起到一定的防护作用，保证电机的正常使用寿命。
9.优选的，所述疏通插板的数量为三个，所述限位滑板与限位滑槽相适配，通过设置限位滑板，可以对固定板起到限位作用，使固定板在移动时更加稳定。
10.优选的，所述底座一侧设置有缓冲机构，所述缓冲机构包括l型套板、推板，所述l型套板套接在推板外壁，所述l型套板内壁底端固定安装有限位杆，所述推板底端开设有限
位杆槽，所述限位杆插接在限位杆槽中，所述限位杆外壁围绕有缓冲弹簧，所述缓冲弹簧一端固定安装在推板底端，所述缓冲弹簧另一端固定l型套板内壁底端，通过设置限位杆，可以对缓冲弹簧起到限位作用，保证缓冲弹簧在压缩时的稳定性。
11.优选的，所述推板一侧靠近顶端固定安装有把手，通过设置把手，方便人员通过把手推动装置进行移动，从而方便人员操作。
12.优选的，所述限位杆与限位杆槽、缓冲弹簧的数量均为三个，所述限位杆与限位杆槽相适配。
13.优选的，所述储料桶底端连通设置有出料管，所述出料管管路中固定安装有电磁阀，所述储料桶内壁底端固定安装有坡台，通过设置坡台，使原料通过坡台导向后更加容易进入出料管中。
14.本实用新型提供了一种矿山地质环境治理用填坑装置。该矿山地质环境治理用填坑装置具备以下有益效果：
15.1、该矿山地质环境治理用填坑装置，通过设置疏通机构，可以使疏通插板对出料管中的原料进行来回插动，从而可以避免原料在出料管中产生堵塞，保证出料管的出料效率，进而保证填坑效率，且解决了对比文件中储料装置在上下移动时会产生较大的异响，且储料装置上下晃动无法有效的解决原料在出口处堵塞现象的问题；
16.2、该矿山地质环境治理用填坑装置，通过设置缓冲机构，可以对人员手部在推动装置时起到很好的缓冲作用，避免装置产生较大的震动时对人员手部造成冲击，对人员手部伤害，结构简单，对人员起到一定的保护作用，实用性强。
附图说明

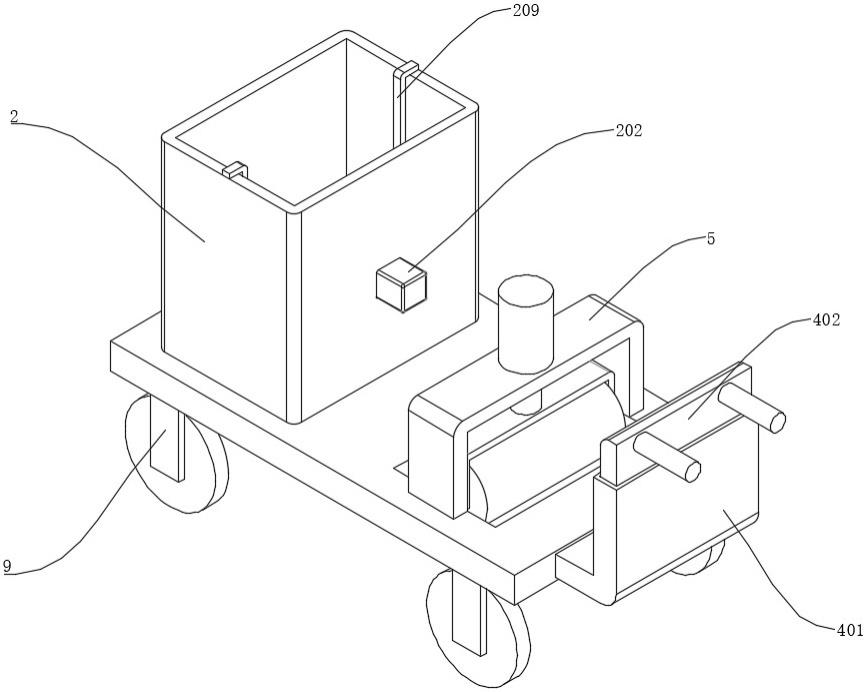

17.图1为本实用新型整体结构示意图；
18.图2为本实用新型正面剖视结构示意图；
19.图3为本实用新型储料桶侧面剖视结构示意图；
20.图4为本实用新型图2中a部放大结构示意图；
21.图5为本实用新型图3中b部放大结构示意图；
22.图6为本实用新型l型套板侧面结构示意图。
23.图中：1.底座2.疏通机构3.储料桶4.缓冲机构5.压实组件6.出料管7.电磁阀8.坡台9.移动轮201.电机202.隔箱203.u型转轴204.连杆205.固定板206.固定块207.疏通插板208.限位滑板209.l型支撑板210.限位滑槽401.l型套板402.推板403.把手404.限位杆405.缓冲弹簧406.限位杆槽。
具体实施方式
24.为了对本实用新型的技术特征、目的和效果有更加清楚的理解，现对照附图说明本实用新型的具体实施方式。
实施例
25.本实用新型所提供的矿山地质环境治理用填坑装置较佳实施例如图1至图6所示：一种矿山地质环境治理用填坑装置，包括底座1、储料桶3，储料桶3底端连通设置有出料管
6，出料管6管路中固定安装有电磁阀7，储料桶3内壁底端固定安装有坡台8，通过设置坡台8，使原料通过坡台8导向后更加容易进入出料管6中，储料桶3固定安装在底座1顶端，底座1顶端固定安装有压实组件5，底座1底端固定安装有移动轮9，储料桶3内部设置有疏通机构2；
26.压实组件5是专利叫“一种矿山地质环境治理用填坑装置”，公告号为：cn217537001u，中的公开技术，所以本文对其进行详细描述；
27.疏通机构2包括电机201、固定板205，电机201固定安装在储料桶3一侧，储料桶3一侧固定安装有隔箱202，电机201设置在隔箱202内部，通过设置隔箱202，可以对电机201起到一定的防护作用，保证电机201的正常使用寿命，电机201输出端固定安装有u型转轴203，u型转轴203贯穿储料桶3一侧，且u型转轴203外壁通过轴承一与储料桶3转动连接，u型转轴203一端通过轴承二转动连接在储料桶3内壁，u型转轴203外壁通过轴承三转动连接有连杆204，固定板205顶端固定安装有固定块206，连杆204与固定块206铰接，固定板205底端固定安装有疏通插板207，固定板205正、背面固定安装有限位滑板208，储料桶3顶端固定安装有l型支撑板209，l型支撑板209底端开设有限位滑槽210，限位滑板208与限位滑槽210滑动连接，疏通插板207的数量为三个，限位滑板208与限位滑槽210相适配，通过设置限位滑板208，可以对固定板205起到限位作用，使固定板205在移动时更加稳定；
28.启动电机201，电机201带动u型转轴203转动，u型转轴203带动连杆204上下往复移动，连杆204通过固定块206带动固定板205上下往复移动，固定板205带动疏通插板207上下往复移动，疏通插板207对出料管6中的原料进行来回插动，从而可以避免原料在出料管6中产生堵塞，保证出料管6的出料效率，进而保证填坑效率，且解决了对比文件中储料装置在上下移动时会产生较大的异响，且储料装置上下晃动无法有效的解决原料在出口处堵塞现象的问题。
实施例
29.在实施例一的基础上，本实用新型所提供的矿山地质环境治理用填坑装置较佳实施例如图1至图6所示：底座1一侧设置有缓冲机构4，缓冲机构4包括l型套板401、推板402，推板402一侧靠近顶端固定安装有把手403，通过设置把手403，方便人员通过把手403推动装置进行移动，从而方便人员操作，l型套板401套接在推板402外壁，l型套板401内壁底端固定安装有限位杆404，推板402底端开设有限位杆槽406，限位杆404插接在限位杆槽406中，限位杆404外壁围绕有缓冲弹簧405，限位杆404与限位杆槽406、缓冲弹簧405的数量均为三个，限位杆404与限位杆槽406相适配，缓冲弹簧405一端固定安装在推板402底端，缓冲弹簧405另一端固定l型套板401内壁底端，通过设置限位杆404，可以对缓冲弹簧405起到限位作用，保证缓冲弹簧405在压缩时的稳定性；
30.推动装置进行移动遇到颠簸路段时，推板402会压缩缓冲弹簧405，从而可以对人员手部在推动装置时起到很好的缓冲作用，避免装置产生较大的震动时对人员手部造成冲击，对人员手部伤害，结构简单，对人员起到一定的保护作用，实用性强。
