1.本实用新型涉及水利工程技术领域，特别是涉及一种水利河道护坡砖。


背景技术：

2.水利工程是关系国计民生的基础工程，而河道护坡面建设作为水利工程的重要组成部分，只有确保河道护坡结构得当，才能够确保水利工程质量。
3.河道护坡结构一般通过护坡砖铺设组成，传统护坡砖在铺设时，护坡砖之间多采用水泥进行衔接，水泥护坡砖制作费时费工，成本较高，不利于后期拆除重复使用，因此采用连锁式具有互锁结构的护坡砖应运而生。例如，公开号为cn218597081u的专利公开了一种护坡砖，包括连锁结构、种植孔、导水槽和抓地结构，连锁结构使护坡砖相互之间紧扣，铺设后不易松动，整体稳定好。然而目前此类采用连锁结构的护坡砖，在铺设完成时，在护坡结构的顶部和底部会出现不整齐的情况，影响美观，需切割掉多余的部分，而切割掉的部分无法继续使用，造成材料浪费。


技术实现要素：

4.基于此，有必要针对目前采用连锁结构的护坡砖在铺设完成时，在护坡结构的顶部和底部会出现不整齐的情况，影响美观，需切割掉多余的部分，而切割掉的部分无法继续使用，造成材料浪费的技术问题，提供一种水利河道护坡砖。
5.本实用新型提出一种水利河道护坡砖，其包括砖本体，所述砖本体其中相对的两端分别开设有拼接槽一、拼接槽二；所述护坡砖还包括：
6.拼接砖一，其设置有与所述拼接槽一相匹配的拼接条一且拼接条一与所述拼接槽一可拆卸拼接；
7.拼接砖二，其设置有与所述拼接槽二相匹配的拼接条二且拼接条二与所述拼接槽二可拆卸拼接；
8.其中，所述护坡砖的拼接砖一可与另一个所述护坡砖的拼接砖二通过拼接实现互锁。
9.在本实用新型的一较佳实施例中，所述拼接槽一和/或所述拼接槽二具有l型截面；
10.和/或，所述拼接槽一和/或所述拼接槽二的一端延伸至所述砖本体的侧面。
11.在本实用新型的一较佳实施例中，所述拼接砖一远离所述砖本体一侧的两端均设置有拼接块一，两个拼接块一相对一侧均开设有互锁槽；
12.所述拼接砖二远离所述砖本体一侧设置有拼接块二，拼接块二两端均设置有与所述互锁槽相匹配的互锁块；
13.其中，所述护坡砖的两个互锁块可分别与另一个所述护坡砖的两个互锁槽拼接实现互锁。
14.在本实用新型的一较佳实施例中，两个所述拼接块一之间的距离与所述拼接块二
的长度相等，两个所述拼接块一的宽度与所述拼接块二的宽度相等。
15.在本实用新型的一较佳实施例中，所述互锁槽的深度与所述互锁块的厚度相等，且所述互锁槽的深度小于所述拼接块一的厚度。
16.在本实用新型的一较佳实施例中，所述互锁槽具有t型截面。
17.在本实用新型的一较佳实施例中，所述砖本体顶面相对两端分别下沉形成有拼合槽一、拼合槽二，拼合槽一、拼合槽二底部相互靠近一端分别开设有所述拼接槽一、拼接槽二；
18.所述拼接砖一、拼接砖二分别可拆卸拼合在所述拼合槽一、拼合槽二内且所述拼接砖一、拼接砖二的顶面与所述砖本体的顶面处于同一平面内，所述拼接块一、拼接块二分别与所述砖本体的两端贴合。
19.在本实用新型的一较佳实施例中，所述砖本体上开设有若干个种植孔。
20.在本实用新型的一较佳实施例中，所述拼接砖一、砖本体、拼接砖二的顶面均开设有若干个导水槽，导水槽的延伸方向与拼接砖一与拼接砖二的连线方向一致，砖本体上的导水槽两端分别与拼接砖一、拼接砖二上的导水槽一一对应连。
21.在本实用新型的一较佳实施例中，所述砖本体另外相对的两端分别设置有咬合块、咬合槽，咬合块的形状与所述咬合槽的形状相匹配；所述护坡砖的咬合块可与另一个所述护坡砖的咬合槽咬合拼接。
22.与现有技术相比，本实用新型具备如下有益效果：
23.1.本实用新型的水利河道护坡砖，在铺设护坡结构时，通过拼接砖一、拼接砖二实现上下相邻两个护坡砖之间的拼接互锁，在护坡结构铺设完成后，可将护坡结构顶端、底端的拼接砖一、拼接砖二拆卸下来，以使护坡结构的顶部和底部整齐，确保美观；并且拆卸下来的拼接砖一、拼接砖二可以继续使用，提高了材料利用率。
24.2.本实用新型的水利河道护坡砖，在铺设护坡结构时，通过拼接砖一、拼接砖二实现上下相邻两个护坡砖之间的拼接，实现护坡结构纵向的互锁稳定；通过咬合块、咬合槽实现左右相邻两个护坡砖之间的拼接，实现护坡结构横向的互锁稳定，铺设后护坡砖之间不易松动，在各种动、静水流条件下均具有良好的整体稳定性，不会发生脱落的情况，使用年限长。
25.3.本实用新型的水利河道护坡砖之间采用拼接结构，取代传统水泥衔接，便于护坡结构初期铺设以及后期拆除和维护，减少了混凝土的使用，简洁美观环保，还能够重复使用。
附图说明
26.图1为本实用新型实施例1提出的一种水利河道护坡砖的结构示意图；

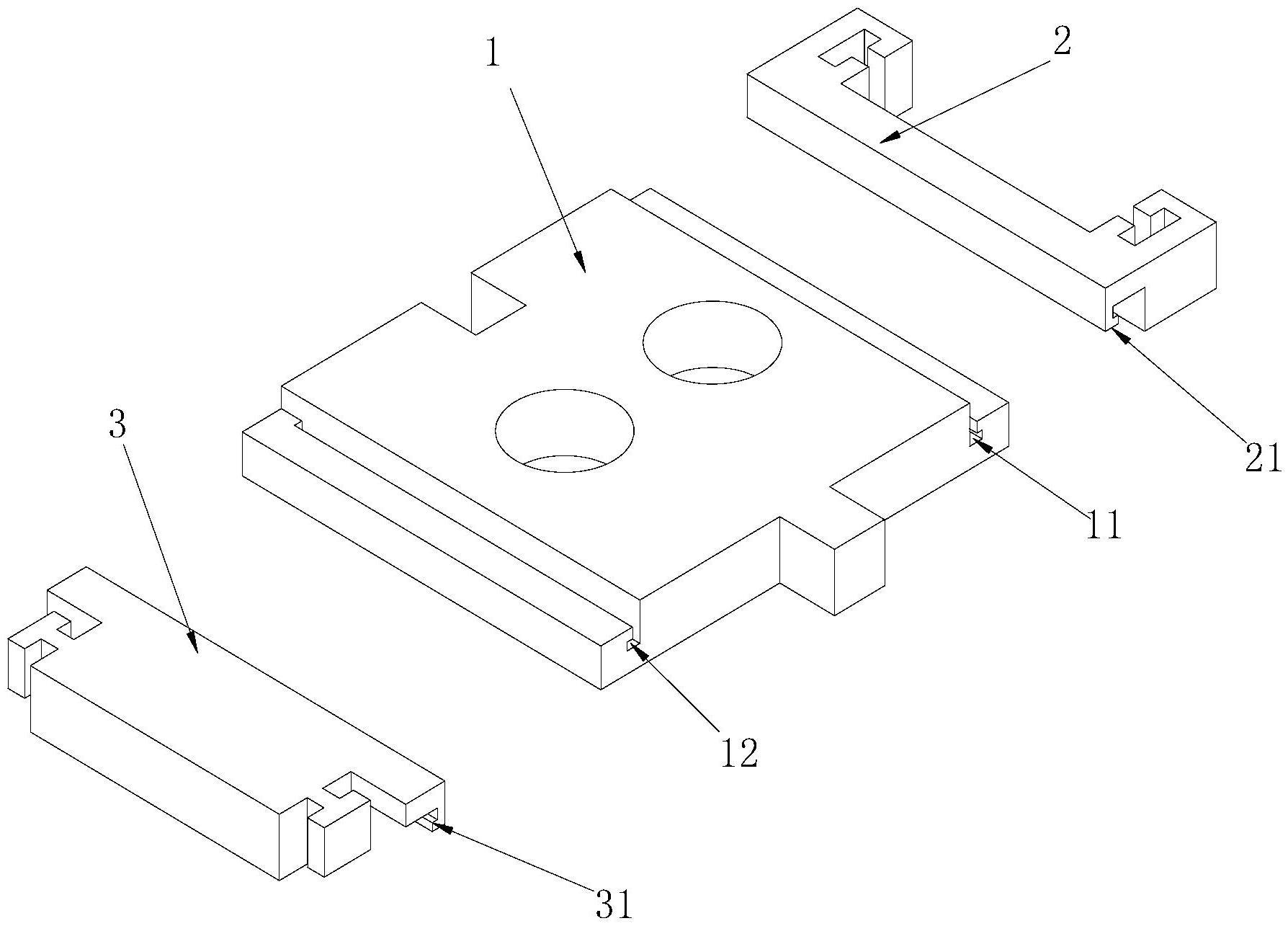

27.图2为图1的分解图；
28.图3为图1中砖本体的结构示意图；
29.图4为图1中拼接砖一的结构示意图；
30.图5为图1中拼接砖二的结构示意图；
31.图6为图1的水利河道护坡砖的拼接状态图；
32.图7为本实用新型实施例2提出的一种水利河道护坡砖的拼接状态图。
33.附图说明：1、砖本体；2、拼接砖一；3、拼接砖二；4、导水槽；11、拼接槽一；12、拼接槽二；13、拼合槽一；14、拼合槽二；15、种植孔；16、咬合块；17、咬合槽；21、拼接条一；22、拼接块一；23、互锁槽；31、拼接条一；32、拼接块二；33、互锁块。
具体实施方式
34.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
35.实施例1
36.请参照图1、图2，本实施例提出一种水利河道护坡砖，其用于铺设生态护坡结构，包括砖本体1、拼接砖一2以及拼接砖二3。
37.请结合图3，砖本体1顶面相对的两端分别下沉形成有拼合槽一13、拼合槽二14，拼合槽一13、拼合槽二14底部相互靠近一端分别开设有拼接槽一11、拼接槽二12，拼接槽一11、拼接槽二12的一端延伸至砖本体1的一侧面。本实施例中，砖本体1采用方形结构，拼接槽一11、拼接槽二12均具有l型截面。当然，在其他实施例中，砖本体1、拼接槽一11、拼接槽二12也可以是其他结构。
38.拼接砖一2可拆卸拼合在拼合槽一13内且拼接砖一2的厚度与拼合槽一13的深度相等。请结合图4，拼接砖一2靠近砖本体1一侧设置有与拼接槽一11相匹配的拼接条一21，拼接条一21可拆卸拼接在拼接槽一11内。本实施例中，拼接条一21与拼接砖一2一体预制成型，拼接条一21具有l型截面且该l型与与拼接槽一11的l型相匹配，在拼接时，拼接条一21自砖本体1侧面的拼接槽一11的敞开口处插入，然后向内推拼接条一21直至拼接条一21与拼接槽一11的封闭端抵靠，此时，拼接砖一2也与拼合槽一13重合且拼接砖一2的顶面与砖本体1的顶面处于同一平面内。拼接砖一2远离砖本体1一侧两端均设置有拼接块一22，两个拼接块一22相对一侧均开设有互锁槽23。本实施例中，两个拼接块一22均与拼接砖一2一体预制成型，互锁槽23具有t型截面且互锁槽23的深度小于拼接块一22的厚度，拼接块一22的厚度与砖本体1的厚度相等。当然，在其他实施例中，互锁槽23也可以是其他结构。
39.拼接砖二3可拆卸拼合在拼合槽二14内且拼接砖二3的厚度与拼合槽二14的深度相等。请结合图5，拼接砖二3靠近砖本体1一侧设置有与拼接槽二12相匹配的拼接条二31，拼接条二31可拆卸拼接在拼接槽二12内。本实施例中，拼接条二31与拼接砖二3一体预制成型，拼接条二31具有l型截面且该l型与与拼接槽二12的l型相匹配，在拼接时，拼接条二31自砖本体1侧面的拼接槽二12的敞开口处插入，然后向内推拼接条二31直至拼接条二31与拼接槽二12的封闭端抵靠，此时，拼接砖二3也与拼合槽二14重合且拼接砖二3的顶面与砖本体1的顶面处于同一平面内。拼接砖二3远离砖本体1一侧设置有拼接块二32，拼接块二32均与拼接砖二3一体预制成型，拼接块二32的长度与两个拼接块一22之间的距离相等且拼接块二32的宽度与拼接块一22的宽度相等，拼接块二32的厚度与砖本体1的厚度相等。本实施例中，拼接块二32两端均设置有互锁块33，互锁块33具有t型截面且该t型与互锁槽23的t型相匹配，互锁块33的厚度与互锁槽23的深度相等。
40.请结合图6，本实施例的水利河道护坡砖在进行铺设生态护坡时，护坡砖通过其上
端的拼接砖一2与位于其上方的另一个护坡砖的拼接砖二3拼接实现互锁，并通过其下端的拼接砖二3与位于其下方的另一个护坡砖的拼接砖一2拼接实现互锁。其中，拼接砖一2与拼接砖二3在拼接时，拼接砖二3的两个互锁块33分别插入到拼接砖一2的两个互锁槽23内即可完成拼接。在护坡结构铺设完成后，可将护坡结构顶端、底端的拼接砖一2、拼接砖二3均拆卸下来，以使护坡结构的顶部和底部整齐，确保美观。同时，通过拼接砖一2、拼接砖二3实现上下相邻两个护坡砖之间的拼接，实现护坡结构纵向的互锁稳定。
41.为了能够实现护坡结构横向的互锁稳定性，本实施例中，砖本体1另外相对的两端可分别设置有咬合块16、咬合槽17，咬合块16的形状与咬合槽17的形状相匹配，咬合块16、咬合槽17均具有方形结构。当然，在其他实施例中，咬合块16、咬合槽17也可以是其他结构，如t型、l型等。在进行铺设生态护坡时，护坡砖通过咬合块16与位于其右方的另一个护坡砖的咬合槽17拼接实现互锁，并通过咬合槽17与位于其左方的另一个护坡砖的咬合块16拼接实现互锁。这样，本实施例水利河道护坡砖在铺设护坡结构时，通过拼接砖一2、拼接砖二3实现护坡结构纵向的互锁稳定，通过咬合块16、咬合槽17实现护坡结构横向的互锁稳定，从而使得在铺设后护坡砖之间不易松动，在各种动、静水流条件下均具有良好的整体稳定性，不会发生脱落的情况，使用年限长。
42.本实施例中，砖本体1上还开设有若干个种植孔15。通过种植孔15处种植植物，设置种植孔15可以增加植被种植的量，使土坡通过植物根系的连接和支撑稳定性和整体性更好，可以美化环境，减少水土流失，不易滑坡塌方。
43.实施例2
44.本实施例提出一种水利河道护坡砖，其与实施例1不同之处在于：请参照图7，本实施例的水利河道护坡砖中，拼接砖一2、砖本体1、拼接砖二3的顶面均开设有若干个导水槽4，导水槽4的延伸方向与拼接砖一2与拼接砖二3的连线方向一致，砖本体1上的导水槽4两端分别与拼接砖一2、拼接砖二3上的导水槽4一一对应连。由于水流一般是自上而下流动，通过在护坡砖顶面设置纵向的导水槽4，可以将护坡砖表面的雨水引流排出，使只有部分雨水通过种植孔15进入土坡中，防止土坡过度泡胀而产生坡体滑坡等危害。
45.需要说明的是，当组件被称为“安装于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。当一个组件被认为是“固定于”另一个组件，它可以是直接固定在另一个组件上或者可能同时存在居中组件。
46.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“或/及”包括一个或多个相关的所列项目的任意的和所有的组合。
47.以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。
48.以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于
本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
