1.本实用新型涉及工程建设技术领域，尤其涉及一种建筑工程场地平整装置。


背景技术：

2.工程建设是指建筑工程、线路管道和设备安装工程、建筑装饰装修工程等工程项目的新建、扩建和改建，是形成固定资产的基本生产过程及与之相关的其他建设工作总称。其也是人类文明发生发展的基础性经济活动，直接对人类社会的政治、经济、文化、军事等方面的活动产生重要影响。
3.但是现有技术中，部分传统的建筑工程场地平整装置在使用时无法对周边的地方进行整平导致需要工作人员对设备进行移动，会降低设备的使用效率且部分传统的设备在对地面进行整平时，因设备裸露在外部，可能会因飞溅的石块导致设备受损，导致设备无法正常使用。


技术实现要素：

4.本实用新型的目的是为了解决现有技术中存在的问题。
5.为了实现上述目的，本实用新型采用了如下技术方案：一种建筑工程场地平整装置，包括：箱体，所述箱体表面的一侧固定安装有机盒，所述机盒的内腔设置有传动装置，所述箱体内腔的顶部固定安装有滑轨，所述滑轨的内腔活动连接有滑块，所述滑块的底端固定安装有连接杆，所述连接杆的底端固定安装有连接板，所述连接板的底端设置有支撑装置。
6.作为一种优选的实施方式，所述箱体一侧表面的两端均固定安装有支撑板，两个所述支撑板的表面固定安装有把手。
7.采用上述进一步方案的技术效果是：起到了方便工作人员对设备进行运输的作用，能够降低工作人员的工作量，提高了工作效率。
8.作为一种优选的实施方式，所述箱体的底端固定安装有底板，所述底板底部表面的四端均固定安装有万向轮，所述底板底部的中心处开设有活动槽。
9.采用上述进一步方案的技术效果是：起到了方便工作人员对设备进行运输的作用，能够降低工作人员的工作量，提高了工作效率。
10.作为一种优选的实施方式，所述传动装置包括双向电机，所述双向电机的一端固定安装在机盒内腔的一端，所述双向电机的输出端固定安装有螺纹杆，所述螺纹杆的表面通过轴承贯穿连接在箱体表面的一侧，所述螺纹杆的表面螺纹贯穿在滑块的表面，所述螺纹杆的一端通过轴承连接在箱体内腔的表面。
11.采用上述进一步方案的技术效果是：起到了对滑块进行移动的作用，能够方便工作人员进行使用，降低了工作人员的工作量，提高了工作效率。
12.作为一种优选的实施方式，所述滑轨内腔的两端均固定安装有限位板。
13.采用上述进一步方案的技术效果是：起到了对滑块进行限位的作用，能够方便工
作人员进行使用，降低了工作人员的工作量，提高了工作效率。
14.作为一种优选的实施方式，所述支撑装置包括液压撑杆，所述液压撑杆的顶端固定安装在连接板的底端，所述液压撑杆的底端固定安装有挡板，所述液压撑杆活动在活动槽的内腔。
15.采用上述进一步方案的技术效果是：起到了对地面进行整平的作用，能够方便工作人员进行使用，降低了工作人员的工作量，提高了工作效率。
16.与现有技术相比，本实用新型的优点和积极效果在于，
17.1、本实用新型，工作人员使用安装在箱体表面一侧的把手，推动箱体安装在底板底端的万向轮能够使设备进行移动，箱体能够防止设备因工作过程中石块的飞溅导致设备受损的现象，方便了工作人员进行使用，降低了工作人员的工作量，提高了工作效率。
18.2、本实用新型，在设备移动到指定位置后，通过外部控制器启动液压撑杆，能够使安装在底端的挡板下降，使得挡板底部的地面整平，通过外部控制器启动双向电机，能够使安装在一端的螺纹杆运转使得安装在表面的滑块能够在滑轨内进行移动，安装在滑轨内腔两端的限位板能够对滑块进行限位，使得安装在滑块底端的支撑装置进行移动，能够方便工作人员在不移动设备时对附近的地面进行整平，降低了工作人员的工作量，提高了工作效率。
附图说明

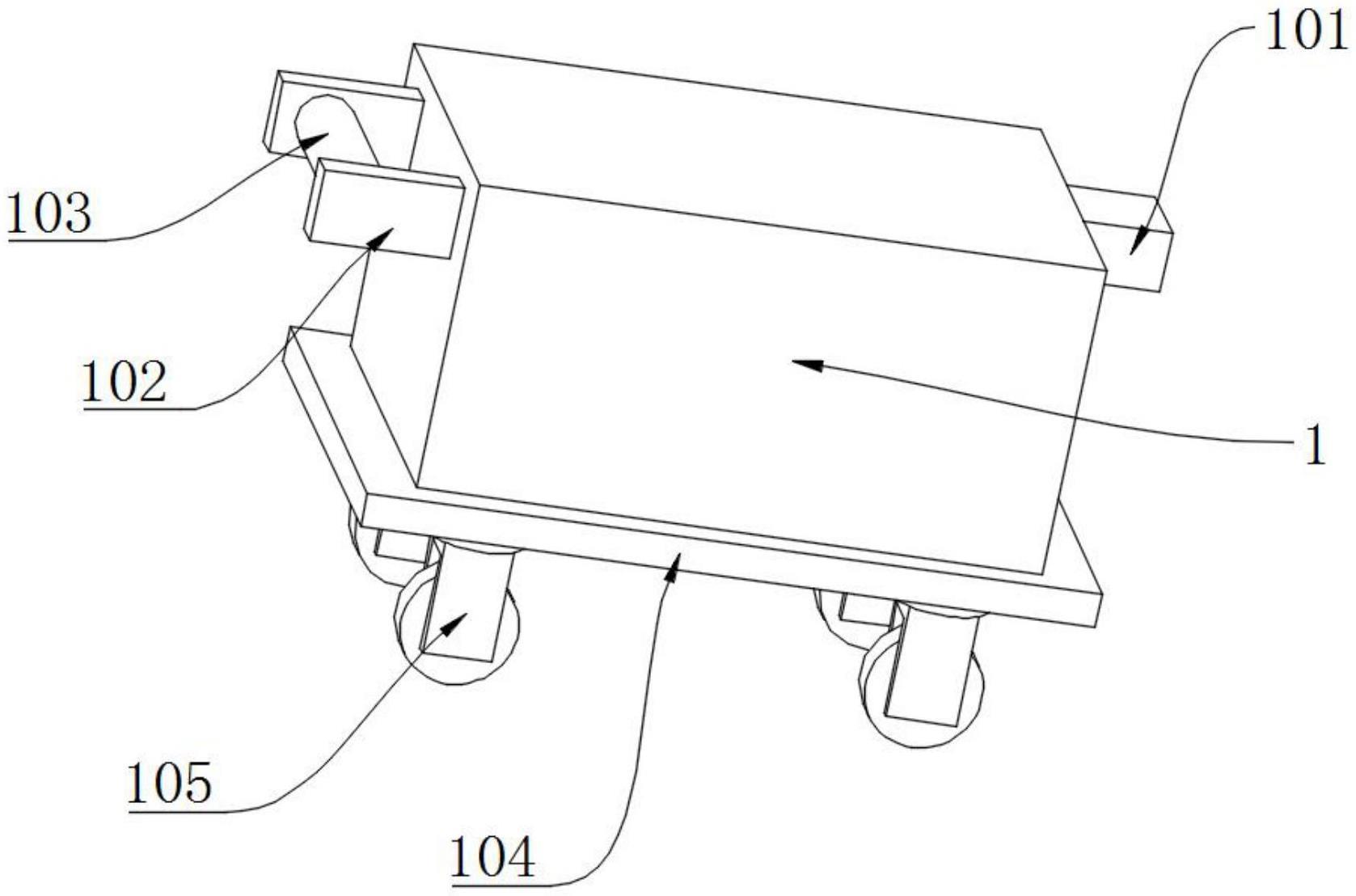

19.图1为本实用新型提供的一种建筑工程场地平整装置的正面结构示意图；
20.图2为本实用新型提供的一种建筑工程场地平整装置的底部结构示意图；
21.图3为本实用新型提供的一种建筑工程场地平整装置的内部结构示意图；
22.图4为本实用新型提供的一种建筑工程场地平整装置的滑轨结构示意图。
23.图例说明：
24.1、箱体；101、机盒；102、支撑板；103、把手；104、底板；105、万向轮；106、活动槽；2、传动装置；201、双向电机；202、螺纹杆；3、滑轨；301、滑块；302、连接杆；303、连接板；304、限位板；4、支撑装置；401、液压撑杆；402、挡板。
具体实施方式
25.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
26.请参阅图1-4，本实用新型提供一种技术方案：一种建筑工程场地平整装置，包括：箱体1，箱体1表面的一侧固定安装有机盒101，机盒101的内腔设置有传动装置2，箱体1内腔的顶部固定安装有滑轨3，滑轨3的内腔活动连接有滑块301，滑块301的底端固定安装有连接杆302，连接杆302的底端固定安装有连接板303，连接板303的底端设置有支撑装置4。
27.如图1-4所示，箱体1一侧表面的两端均固定安装有支撑板102，两个支撑板102的表面固定安装有把手103，起到了方便工作人员对设备进行运输的作用，能够降低工作人员的工作量，提高了工作效率。
28.如图1-4所示，箱体1的底端固定安装有底板104，底板104底部表面的四端均固定安装有万向轮105，底板104底部的中心处开设有活动槽106，起到了方便工作人员对设备进行运输的作用，能够降低工作人员的工作量，提高了工作效率。
29.如图1-4所示，传动装置2包括双向电机201，双向电机201的一端固定安装在机盒101内腔的一端，双向电机201的输出端固定安装有螺纹杆202，螺纹杆202的表面通过轴承贯穿连接在箱体1表面的一侧，螺纹杆202的表面螺纹贯穿在滑块301的表面，螺纹杆202的一端通过轴承连接在箱体1内腔的表面，起到了对滑块301进行移动的作用，能够方便工作人员进行使用，降低了工作人员的工作量，提高了工作效率。
30.如图1-4所示，滑轨3内腔的两端均固定安装有限位板304，起到了对滑块301进行限位的作用，能够方便工作人员进行使用，降低了工作人员的工作量，提高了工作效率。
31.如图1-4所示，支撑装置4包括液压撑杆401，液压撑杆401的顶端固定安装在连接板303的底端，液压撑杆401的底端固定安装有挡板402，液压撑杆401活动在活动槽106的内腔，起到了对地面进行整平的作用，能够方便工作人员进行使用，降低了工作人员的工作量，提高了工作效率。
32.工作原理：工作人员使用安装在箱体1表面一侧的把手103，推动箱体1安装在底板104底端的万向轮105能够使设备进行移动，箱体1能够防止设备因工作过程中石块的飞溅导致设备受损的现象，方便了工作人员进行使用，降低了工作人员的工作量，提高了工作效率；在设备移动到指定位置后，通过外部控制器启动液压撑杆401，能够使安装在底端的挡板402下降，使得挡板402底部的地面整平，通过外部控制器启动双向电机201，能够使安装在一端的螺纹杆202运转使得安装在表面的滑块301能够在滑轨3内进行移动，安装在滑轨3内腔两端的限位板304能够对滑块301进行限位，使得安装在滑块301底端的支撑装置4进行移动，能够方便工作人员在不移动设备时对附近的地面进行整平，降低了工作人员的工作量，提高了工作效率。
