1.本申请涉及窗帘领域，特别是涉及一种可以上下开合且具有防风功能的卷帘。


背景技术：

2.传统卷帘的帘布是在窗框或者侧轨表面上下滑行运动的，帘布下端自由下垂，这使得帘布下端容易被风吹动。为了防止风吹动帘布，有人采用拉链或者走珠将帘布在滑动的同时连接在侧轨上，根据这种侧向固定的方法产生了各种防风卷帘。申请号202110787299x的中国专利申请公开了一种采用走珠将帘布连接在侧轨上的防风卷帘。
3.这种防风卷帘和现有的其他卷帘一样，是将卷轴固定安装在窗户上端，转动卷轴，收卷或者释放帘布。这种窗帘首先从窗户下部开始打开，使窗户上部遮光，下部采光，打开时窗户下部不能遮挡视线，上部不能采光。但是在实际生活中，房间、会客室、卫生间等私密空间，学校教室以及一些办公场所，往往需要窗户下半部遮挡视线，而利用上半部采光。这就需要一种上开式卷帘式窗帘。而为了在不同的部位遮挡视线或者遮挡光线直射，有时又需要遮挡在窗户中部，或上部，理想的卷帘功能是既可以防风，又可以在任意位置展开任意大小，遮挡在窗户的任意部位。
4.中国专利zl201310342886.3公开了一种上开式卷帘，该专利通过在卷轴的两端连接动滑轮机构，使牵引绳在带动卷轴升降的同时驱动卷轴自转，从而实现了动态的上开式卷帘效果。中国专利zl201510232038.6中公开了一种可以在任意位置展开任意大小的卷帘式窗帘，其特征也是使卷轴一边升降一边自转。中国专利zl201810513089.x公开了一种不依赖重力作用又可以上下自由开合的卷帘。中国专利zl202020173013公开了另一种卷轴可升降的卷帘，两侧设置有导槽，导槽内设置有滑动槽和驱动槽。在驱动槽中设置有齿条，在卷轴上设置有齿轮，通过电机驱动齿轮转动，带动卷轴自转同时沿着齿条升降，从而实现卷帘的开合或升降。中国专利zl2022213630269另辟蹊径，采用将帘布上下张紧且贴附在窗框上，驱动卷轴中心上下运动，实现卷帘的上下开合并且达到了防风效果。
5.本发明是在以上发明的基础上的进一步改进。


技术实现要素：

6.本申请提供了一种防风卷帘，不仅可以防风，而且可以任意选择上开、下开或者上下开，进而可以使帘布遮档在窗户的任意位置和区域。
7.一种防风卷帘，包括卷轴、帘布和侧轨，设置有转轮、限位器和牵引器，卷轴和转轮同轴连接，转轮和侧轨互相啮合，限位器一端连接转轮中轴，一端和侧轨滑动连接，牵引器驱动限位器沿侧轨往复运动。限位器的作用是使转轮和侧轨在运动时保持互相啮合状态。这样，当限位器被驱动沿侧轨往复运动时，就可以通过转轮带动卷轴一边自转一边升降。
8.优选的，所述的侧轨上设置有齿条，所述的转轮是与所述的齿条相啮合的齿轮。
9.优选的，所述的卷轴通过张紧弹簧和转轮同轴连接。当采用上下两个升降卷轴时，为了保持帘布始终处于张紧状态，所以设置张紧弹簧。至少一个卷轴通过张紧弹簧和转轮
同轴连接。张紧弹簧可以隐藏在卷轴里面，使卷帘美观简洁。
10.优选的，所述牵引器是由电机驱动的同步带。
11.所述卷轴包括第一卷轴和第二卷轴，所述帘布的两端分别卷绕在第一卷轴和第二卷轴上。
附图说明
12.图1为本发明一种防风卷帘的侧面结构示意图。
13.图2为本发明一种防风卷帘的正面结构示意图。
14.图3为本发明一种防风卷帘设置张紧弹簧的正面结构示意图。
15.图4为本发明一种防风卷帘的第二卷轴设置张紧弹簧的侧面结构示意图。
16.图5为本发明一种防风卷帘的第一卷轴和第二卷轴都设置张紧弹簧的侧面结构示意图。
17.图中附图标记说明如下：
18.1、卷轴；11、第一卷轴；12、第二卷轴；2、侧轨；3、转轮；4、齿条； 5、限位器；6、转轮中轴；7、牵引器；8、张紧弹簧；9、帘布。
实施方式
19.以下结合实施例和附图，对本发明的技术方案作进一步说明。
实施例

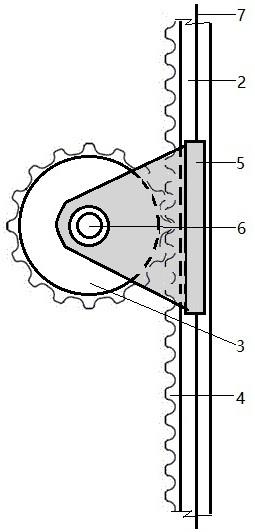

20.如图1所示， 图中转轮3是一个齿轮，侧轨2上设置有齿条4，转轮3和齿条4互相啮合。限位器5一端连接转轮中轴6，一端和侧轨2滑动连接，牵引器7驱动限位器5沿侧轨2上下滑动。在限位器5的作用下，转轮3可以上下运动，并且由于在上下运动时始终和侧轨2保持互相啮合状态，转轮3一边升降一边进行自转。
21.图2为本发明防风卷帘的正面结构示意图。如图2所示， 图中卷轴1和转轮3同轴固定连接，而卷轴1和转轮3与转轮中轴6同轴连接。当转轮3一边升降一边进行自转时，带动卷轴1也进行升降和自转。这就实现了本发明防风卷帘的帘布的卷绕或释放。
实施例
22.本实施例中，转轮3、齿条4、限位器5、转轮中轴6、牵引器7和侧轨2的设置同实施例1，但是如图3所示，卷轴1和转轮3通过张紧弹簧8和转轮中轴6同轴连接。当转轮3一边升降一边进行自转时，其自转扭矩通过张紧弹簧8带动卷轴1进行自转。由于张紧弹簧8的扭力作用，使得卷轴1和转轮3之间可以自动调整其同步性，使得卷绕在卷轴上的帘布始终处于张紧状态。
实施例
23.如图4所示，本实施例中设置有第一卷轴11和第二卷轴12，帘布9上端顺时针卷绕在第一卷轴11上，而下端逆时针卷绕在第二卷轴12上。在第二卷轴12和转轮3之间设置有张紧弹簧8。张紧弹簧8的扭力逆时针方向作用于第二卷轴12，从而使得帘布9始终处于张紧状
态。
实施例
24.如图5所示，本实施例中，第一卷轴11、第二卷轴12和帘布9的设置同实施例3，但是在第一卷轴11和转轮3之间也设置有张紧弹簧8。张紧弹簧8的扭力顺时针方向作用于第一卷轴11，从而使得帘布9始终处于张紧状态。这样设置的优点是可以在帘布9相对于侧轨2无滑动状态下，仍然能够保持帘布9的两端张紧，从而可以使帘布9贴附于侧轨2之上，增加帘布的抗风能力和保护隐私能力。所述的
ꢀ“
贴附”的含义是，两个面靠近时能够互相粘连，又能够无损的剥离。当本实施例的帘布和侧轨无滑动状态时，帘布可以贴附在侧轨上，并可以通过卷轴的转动从侧轨上剥离。
25.以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。不同实施例中的技术特征体现在同一附图中时，可视为该附图也同时披露了所涉及的各个实施例的组合例。
26.以上所述实施例仅表达了本申请的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对申请专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本申请构思的前提下，还可以做出若干变形和改进，这些都属于本申请的保护范围。


技术特征：
1.一种防风卷帘，包括卷轴、帘布和侧轨，其特征在于，设置有转轮、限位器和牵引器，卷轴和转轮同轴连接，转轮和侧轨互相啮合，限位器一端连接转轮中轴，一端和侧轨滑动连接，牵引器驱动限位器沿侧轨往复运动。2.如权利要求1所述的一种防风卷帘，其特征在于，所述的侧轨上设置有齿条，所述的转轮是与所述的齿条相啮合的齿轮。3.如权利要求1所述的一种防风卷帘，其特征在于，所述的卷轴通过张紧弹簧和转轮同轴连接。4.如权利要求3所述的一种防风卷帘，其特征在于，所述牵引器是由电机驱动的同步带。5.如权利要求3所述的一种防风卷帘，其特征在于，所述卷轴包括第一卷轴和第二卷轴，所述帘布的两端分别卷绕在第一卷轴和第二卷轴上。

技术总结
本申请公开了一种防风卷帘，设置可独立升降的上卷轴和下卷轴，采用限位器使转轮和侧轨在运动时保持互相啮合状态，通过转轮带动卷轴一边自转一边升降，帘布被上下张紧，不仅具有防风功能，还可以根据需要任意上开或下开，随意调整帘布遮档的位置和区域。意调整帘布遮档的位置和区域。意调整帘布遮档的位置和区域。
