1.本实用新型涉及置物架技术领域，具体是一种防抖动及可循环展示的置物架。


背景技术：

2.现代会展业促进了工商业的发展，工商企业通过会展展示产品，提高营销量，良好的会展能给企业带来显著的营销效果，传统的会展展示产品时，大多都是将单个展品放置在单个置物架上，当展品过多时，过多的置物架会占用展会过多的位置，而当人们需要对展品四周观看时，需要围绕展品走动并观看。
3.中国专利：cn213046304u，其公布了一种动态展示架，该动态展示架通过控制电机工作,带动驱动轴和驱动轴的主动齿轮进行转动，主动齿轮通过链条带动从动齿轮进行转动，然后带动连接轴和连接轴上的传动齿轮转动，传动齿轮通过传动链条带动载物框沿着固定板上的环形限位槽进行转动，使得载物框沿着支架进行循环转动，使得展示架上的物品可以循环转动进行展示，在实际应用中，上述展示架在对展品进行展示时，物品不能转动，不便人们对展品的四周进行观看。
4.基于此，现在提供一种防抖动及可循环展示的置物架，可以消除现有装置存在的弊端。


技术实现要素：

5.本实用新型的目的在于提供一种防抖动及可循环展示的置物架，以解决背景技术中的问题。
6.为实现上述目的，本实用新型提供如下技术方案：
7.一种防抖动及可循环展示的置物架，包括转动盘和置物框，两个所述转动盘之间固定设有若干个连接杆，一个所述转动盘一侧固定设有转动轴，所述转动轴上转动设有支架，另一个所述转动盘中部穿孔内转动设有连接轴，所述连接轴固定设在支架上，所述转动盘一侧转动轴上设有用于带动转动盘转动的驱动组件，所述置物框上端设有转动杆，所述转动杆通过中部穿孔在连接杆上转动连接，所述置物框内侧底端设有用于转动展示物品的转动展示机构。
8.在上述技术方案的基础上，本实用新型还提供以下可选技术方案：
9.在一种可选方案中：所述驱动组件包括电动机，所述电动机输出轴与转动盘一端转动轴固定连接，所述电动机设在支架一侧支撑板上端。
10.在一种可选方案中：所述转动展示机构包括展示盘，所述展示盘通过其下端转轴转动设在置物框内侧底端，所述展示盘上设有锥形摩擦环，所述展示盘上端设有用于防止物品抖动的夹持组件。
11.在一种可选方案中：所述夹持组件包括夹板，两个所述夹板滑动设在展示盘上端，所述夹板一侧设有滑杆，所述滑杆在固定板中部穿孔内滑动，所述固定板固定设在展示盘上端，所述固定板一侧与拉簧一端固定连接，所述拉簧另一端与滑杆一端限位板一侧固定
连接，所述展示盘上锥形摩擦环上配合设有用于带动展示盘转动的转动组件。
12.在一种可选方案中：所述转动组件包括摩擦盘，所述摩擦盘一侧转动轴在置物框一侧圆形穿孔内转动，所述摩擦盘一侧转动轴一端设有限位板，所述摩擦盘另一侧固定设有摩擦轮，所述摩擦轮上配合设有用于使摩擦轮转动的摩擦组件。
13.在一种可选方案中：所述摩擦组件包括弧形摩擦板，所述弧形摩擦板内侧与固定杆一端固定连接，所述固定杆另一端与连接轴固定连接。
14.在一种可选方案中：所述置物框下端与展示盘同轴处设有用于增加置物框重量的配重块。
15.在一种可选方案中：所述连接杆上设有用于限制转动杆沿连接杆轴线移动的限位槽，所述限位槽内配合设有限位环，所述限位环固定设在转动杆中部穿孔内。
16.相较于现有技术，本实用新型的有益效果如下：
17.1、本实用新型通过驱动组件，带动转动盘转动，从而对置物框内侧的物品进行循环展示。
18.2、本实用新型通过转动展示机构，可对物品进行转动，便于观看者对物品四周进行观看，同时还可以对物品进行夹紧固定，防止物品抖动。
附图说明

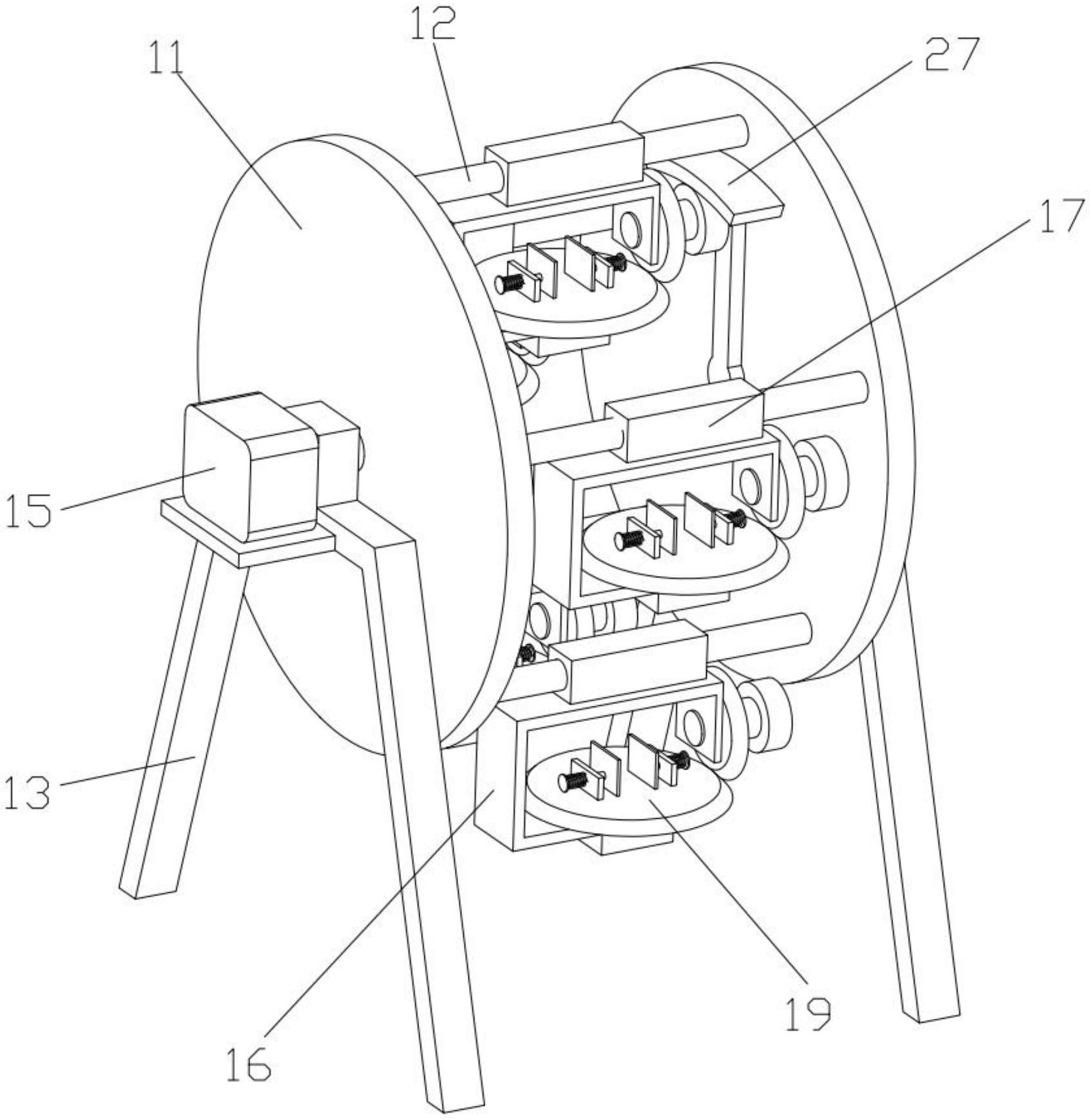

19.图1为本实用新型的结构示意图。
20.图2为本实用新型连接杆结构示意图。
21.图3为本实用新型固定杆和连接轴连接示意图。
22.图4为本实用新型限位环结构示意图。
23.图5为本实用新型夹板和滑杆安装示意图。
24.附图标记注释：11转动盘，12连接杆，13支架，14连接轴，15电动机，16置物框，17转动杆，18限位环，19展示盘，20配重块，21固定板，22夹板，23拉簧，24滑杆，25摩擦盘，26摩擦轮，27弧形摩擦板，28固定杆。
具体实施方式
25.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。
26.实施例1
27.在一个实施例中，如图1-图5所示，一种防抖动及可循环展示的置物架，包括转动盘11和置物框16，两个所述转动盘11之间固定设有若干个连接杆12，一个所述转动盘11一侧固定设有转动轴，所述转动轴上转动设有支架13，另一个所述转动盘11中部穿孔内转动设有连接轴14，所述连接轴14固定设在支架13上，所述转动盘11一侧转动轴上设有用于带动转动盘11转动的驱动组件，所述置物框16上端设有转动杆17，所述转动杆17通过中部穿孔在连接杆12上转动连接，所述置物框16内侧底端设有用于转动展示物品的转动展示机构，通过转动展示机构可对物品进行转动展示，同时还可以防止物品抖动；
28.所述驱动组件包括电动机15，所述电动机15输出轴与转动盘11一端转动轴固定连接，所述电动机15设在支架13一侧支撑板上端，使用是，启动电动机15,电动机15输出端通
过转动盘11一侧转动轴带动转动盘11转动，转动盘11转动时带动若干个置物框16循环展示。
29.所述转动展示机构包括展示盘19，所述展示盘19通过其下端转轴转动设在置物框16内侧底端，所述展示盘19上设有锥形摩擦环，使用时，将物品放置在展示盘19上端，可对物品进行展示，所述展示盘19上端设有用于防止物品抖动的夹持组件。
30.所述夹持组件包括夹板22，两个所述夹板22滑动设在展示盘19上端，所述夹板22一侧设有滑杆24，所述滑杆24在固定板21中部穿孔内滑动，所述固定板21固定设在展示盘19上端，所述固定板21一侧与拉簧23一端固定连接，所述拉簧23另一端与滑杆24一端限位板一侧固定连接，使用时，通过拉动滑杆24，带动夹板22滑动，拉簧23被压缩，将物品放置在两个夹板22之间，松开滑杆24，在拉簧23的作用下，对物品进行夹紧，防止物品抖动，所述展示盘19上锥形摩擦环上配合设有用于带动展示盘19转动的转动组件。
31.所述转动组件包括摩擦盘25，所述摩擦盘25一侧转动轴在置物框16一侧圆形穿孔内转动，所述摩擦盘25一侧转动轴一端设有限位板，所述摩擦盘25另一侧固定设有摩擦轮26，所述摩擦轮26上配合设有用于使摩擦轮26转动的摩擦组件，使用时，通过摩擦轮26与摩擦组件摩擦配合，摩擦轮26带动摩擦盘25转到，摩擦盘25转动的同时，摩擦盘25倾斜摩擦面与锥形摩擦环倾斜面摩擦配合带动展示盘19转动。
32.所述摩擦组件包括弧形摩擦板27，所述弧形摩擦板27内侧与固定杆28一端固定连接，所述固定杆28另一端与连接轴14固定连接，使用时，摩擦轮26摩擦面与弧形摩擦板27内侧摩擦面摩擦配合，从而使摩擦轮26转动。
33.实施例2
34.所述置物框16下端与展示盘19同轴处设有用于增加置物框16重量的配重块20，使用时，将配重块20安装至置物框16下端，可增加置物框16重量，在置物框16移动时增加置物框16平稳性。
35.所述连接杆12上设有用于限制转动杆17沿连接杆12轴线移动的限位槽，所述限位槽内配合设有限位环18，所述限位环18固定设在转动杆17中部穿孔内，使用时，限位环18在连接杆12上限位槽内转动，防止转动杆17转动时移动。
36.上述实施例公布了一种防抖动及可循环展示的置物架，其中，当需要对物品进行循环展示时，通过拉动滑杆24，带动夹板22滑动，拉簧23被压缩，将物品放置在两个夹板22之间的展示盘19上端，松开滑杆24，在拉簧23的作用下，对物品进行夹紧，防止物品抖动，启动电动机15,电动机15输出端通过转动盘11一侧转动轴带动转动盘11转动，转动盘11转动时带动若干个置物框16循环展示，当摩擦轮26摩擦面与弧形摩擦板27内侧摩擦面摩擦配合时，摩擦轮26转动并带动摩擦盘25转到，摩擦盘25转动的同时，摩擦盘25倾斜摩擦面与锥形摩擦环倾斜面摩擦配合带动展示盘19转动，从而可对物品四周进行展示。
37.以上所述，仅为本公开的具体实施方式，但本公开的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本公开揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本公开的保护范围之内。因此，本公开的保护范围应以权利要求的保护范围为准。
