1.本实用新型涉及井下矿石开采的技术领域，特别涉及一种井下视廓手环。


背景技术：

2.工人在井下作业的过程中，为了安全性，都会身穿反光警示背心，这样矿井内的灯光就会照射在警示条上，能够发出反光；但是在阴暗处，或者矿井内的灯具损坏后，反光警示条就会失去反光作用；
3.如专利申请号cn202221964895.7公开了一种设置有led装饰件的反光服，该专利通过横向装饰件、竖向装饰件、魔术贴绒面、魔术贴勾面与垫布之间的配合，横向装饰件与竖向装饰件均设置有led灯带，且led灯带的体积小、重量轻、高亮度、耗电量低、绿色环保、多变幻、高新尖、可水洗、持续而稳定的蓄电能力，从而使警示性服饰的穿戴人群能够长时间的连续工作，在光源较差的夜里便于从远处观看到，从而警示被人可以大大提高穿戴者的安全保障，且通过魔术贴绒面和魔术贴勾面便于穿戴，垫布便于led灯带的更换；
4.该专利主要是通过led灯带来实现无光、弱光下的视廓，但是这种反光服使用的局限性大，同时重量较重，不方便作业穿戴，同时重量轻的反光服中蓄电池的蓄电量较低，因此该专利使用时局限性较大，同时该专利采用的反光服缺乏对手臂的视廓。


技术实现要素：

5.本实用新型所要解决的技术问题是提供一种井下视廓手环，以解决背景技术中描述的现有技术中带电的反光服续航实现端、不能够对手臂进行视廓的问题。
6.为解决上述问题，本实用新型提供以下的技术方案：一种井下视廓手环，包括若干连布，分别固定连接于松紧带的外圆周壁上；一布条，一端具有魔术贴子面、另一端具有魔术贴母面，且该布条与连布远离松紧带的一面固定连接；若干定位组件，分别沿着布条的外侧壁分布；若干荧光棒，通过定位组件固定在布条上；若干反光条，分别固定连接于布条的外侧壁上；其中，若干该定位组件与若干反光条位置交错。
7.优选的：该定位组件包括两个固定于布条外侧壁的两个布筒，两个该布筒的开口端相对。
8.优选的：该定位组件还包括若干固定连接于布条外侧壁的布套，若干该布套位于两个布筒的开口端之间。
9.优选的：该魔术贴子面、魔术贴母面位于定位组件中两个布筒的开口端之间。
10.优选的：该松紧带的内圆周壁上固定连接有若干防滑橡胶条。
11.采用以上技术方案的有益效果是：
12.本申请通过松紧带能够适合不同尺寸的手臂、腿部，通过定位组件的两个布筒和多个布套能够将荧光棒套住，并且反光条能够起到反光的作用，也能够通过荧光棒在无光的情况下实现对手臂、腿部的视廓，提高安全性。
附图说明

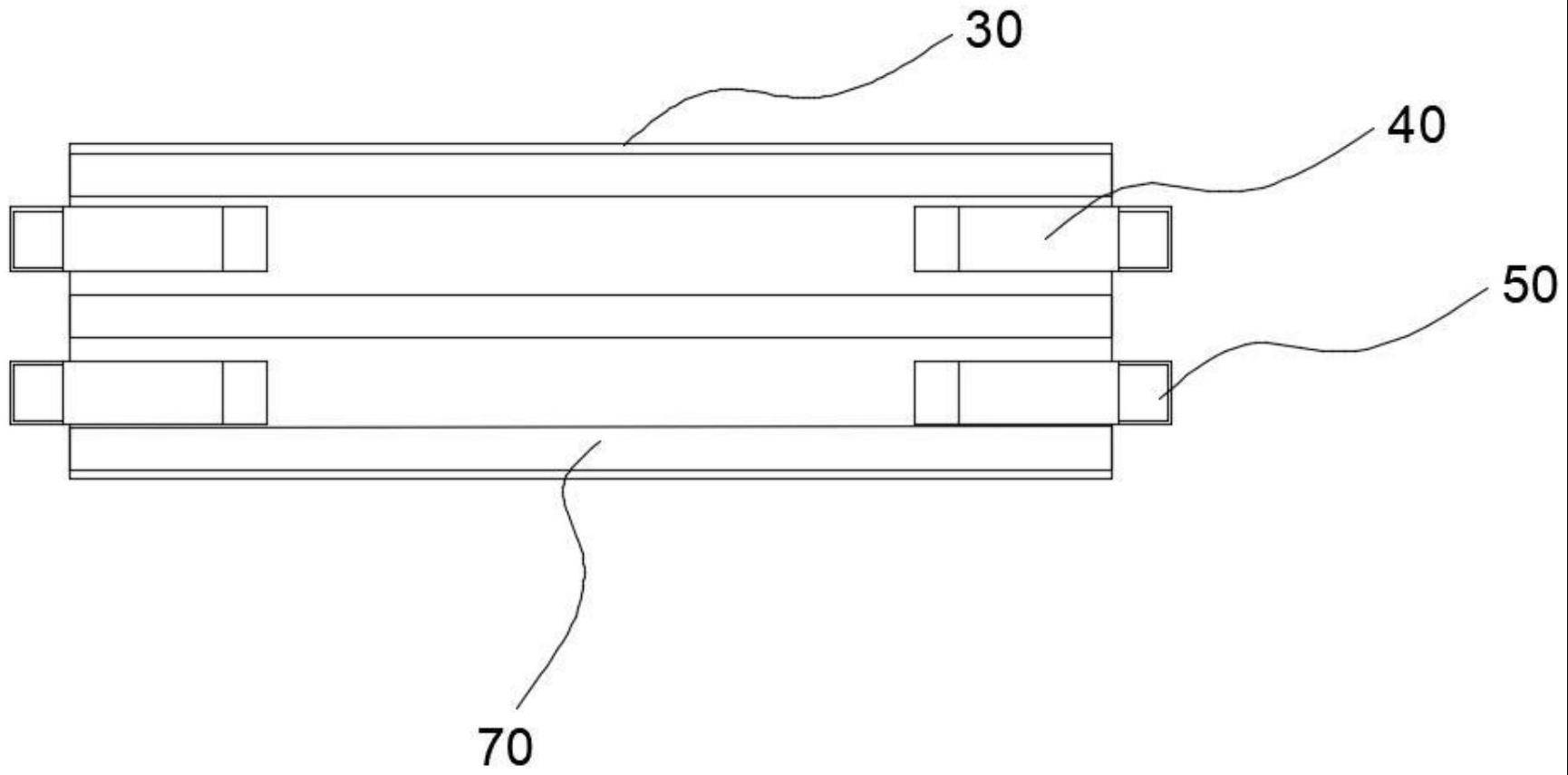

13.图1是本实用新型一种井下视廓手环的吊装时的主视图。
14.图2是本实用新型一种井下视廓手环的吊装时的俯视图。
15.其中：松紧带10、防滑橡胶条11、连布20、布条30、魔术贴子面31、魔术贴母面32、布筒40、布套50、荧光棒60、反光条70。
具体实施方式
16.下面结合附图详细说明本实用新型的实施方式。
17.如图1-2，在本实施例一中，一种井下视廓手环，包括若干连布20，分别固定连接于松紧带10的外圆周壁上；一布条30，一端具有魔术贴子面31、另一端具有魔术贴母面32，且该布条30与连布20远离松紧带10的一面固定连接；若干定位组件，分别沿着布条30的外侧壁分布；若干荧光棒60，通过定位组件固定在布条30上；若干反光条70，分别固定连接于布条30的外侧壁上；其中，若干该定位组件与若干反光条70位置交错。
18.本实施例是这样实施的：
19.本申请在使用时，先将松紧带10套在手部或腿部，然后将魔术贴子面31、魔术贴母面32套在衣袖上的定位布环上，并将魔术贴子面31、魔术贴母面32粘黏，最后将荧光棒60通过定位组件固定在布条30上，而反光条70也能够起到反光作用。
20.本申请相比于现有技术的优点在于，本申请能够对人手、人腿进行视廓，并且荧光棒60能够在完全无光的情况下，长时间进行视廓。
21.请参阅图1、2，定位组件包括两个固定于布条30外侧壁的两个布筒40，两个布筒40的开口端相对，将荧光棒60的两端分别伸入两个布筒40内，能够对荧光棒60进行定位。
22.请参阅图1、2，定位组件还包括若干固定连接于布条30外侧壁的布套50，若干布套50位于两个布筒40的开口端之间，通过将荧光棒60穿过布套50能够增加荧光棒60的稳定性。
23.请参阅图2，魔术贴子面31、魔术贴母面32位于定位组件中两个布筒40的开口端之间，能够使得荧光棒60穿过衣袖上的定位布环，增加稳定性
24.请参阅图2，松紧带10的内圆周壁上固定连接有若干防滑橡胶条11，通过防滑橡胶条11能够减少松紧带10相对衣袖、裤脚转动。
25.以上该的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。


技术特征：
1.一种井下视廓手环，其特征在于，包括若干连布，分别固定连接于松紧带的外圆周壁上；布条，一端具有魔术贴子面、另一端具有魔术贴母面，且该布条与连布远离松紧带的一面固定连接；若干定位组件，分别沿着布条的外侧壁分布；若干荧光棒，通过定位组件固定在布条上；若干反光条，分别固定连接于布条的外侧壁上；其中，若干该定位组件与若干反光条位置交错。2.根据权利要求1所述的一种井下视廓手环，其特征在于，该定位组件包括两个固定于布条外侧壁的两个布筒，两个该布筒的开口端相对。3.根据权利要求2所述的一种井下视廓手环，其特征在于，该定位组件还包括若干固定连接于布条外侧壁的布套，若干该布套位于两个布筒的开口端之间。4.根据权利要求3所述的一种井下视廓手环，其特征在于，该魔术贴子面、魔术贴母面位于定位组件中两个布筒的开口端之间。5.根据权利要求1所述的一种井下视廓手环，其特征在于，该松紧带的内圆周壁上固定连接有若干防滑橡胶条。

技术总结
本实用新型公开了一种井下视廓手环,涉及井下矿石开采的技术领域，包括若干连布，分别固定连接于松紧带的外圆周壁上；布条，一端具有魔术贴子面、另一端具有魔术贴母面，且该布条与连布远离松紧带的一面固定连接；若干定位组件，分别沿着布条的外侧壁分布；若干荧光棒，通过定位组件固定在布条上；若干反光条，分别固定连接于布条的外侧壁上；若干该定位组件与若干反光条位置交错；本申请具有使用方便、安全心高、适用范围广等优点。适用范围广等优点。适用范围广等优点。


技术研发人员：孙斌 李孝成 徐林松
受保护的技术使用者：安徽金日晟矿业有限责任公司
技术研发日：2023.04.23
技术公布日：2023/10/27
