1.本实用新型涉及一种钮扣，具体的所述，涉及一种便于更换的钮扣。


背景技术：

2.钮扣就是衣服上用于两边衣襟相连的系结物；最初的作用是用来连接衣服的门襟的，现已逐渐发展为除保持其原有功能以外更具有艺术性及装饰性，也就是个性化。
3.现有的钮扣多需要使用专业的工具才可进行安装拆卸，在使用者钮扣出现损坏时，就容易出现更换麻烦，强行更换还易对服装造成破坏。
4.因此需提出一种新的方案来对现有的钮扣进行补充。


技术实现要素：

5.本实用新型的目的是为了解决上述的问题而提供一种便于更换的钮扣。
6.本实用新型通过以下技术方案实现上述目的，一种便于更换的钮扣，包括母扣和与其拆卸连接的子扣，所述母扣包括扣面和扣体，所述扣面与扣体拆卸连接，所述子扣包括扣盖和扣底，所述扣底与扣盖拆卸连接，所述扣面和扣盖上均设置有空心柱，所述扣体和扣底设有连接柱，所述空心柱与连接柱套接。
7.优选的，所述空心柱上开设有卡槽，所述连接柱上设置有与卡槽配合连接的连接件。
8.优选的，所述卡槽设有若干个，且沿空心柱的圆周分布，所述卡槽包括有入口段、平滑段、退让段和限位段，所述入口段和退让段与平滑段和限位段垂直设置。
9.优选的，所述连接柱上设置有与卡槽对应的若干个所述连接件，所述连接件沿连接柱的圆周分布。
10.优选的，所述扣面和扣盖内均开设有腔体，所述腔体内设置有弹性件，所述弹性件一端抵接连接柱，另一端抵接腔体内壁。
11.优选的，所述扣体开设有插槽，所述扣盖上设置有插杆，所述插杆与插槽配合连接。
12.与现有技术相比，本实用新型的有益效果是：通过设置空心柱与连接柱套接，使得其上的连接件与卡槽配合，通过特定的顺序即可使钮扣安装或拆卸，使用者无需借助多余工具即可对产品完成安装或拆卸，简单便捷，在使用者日常使用时可通过将母扣与子扣拆卸连接，达到打开服装或封闭服装等作用，在使用者使用过程中，如若产品因损坏等问题需要更换时，也可简单快速的完成更换，避免了对服装或钮扣的破坏，也可在日常时通过更换扣面等部件，使得钮扣的花纹得到变化，改变衣服的装饰风格等，满足使用者的使用需求。
附图说明

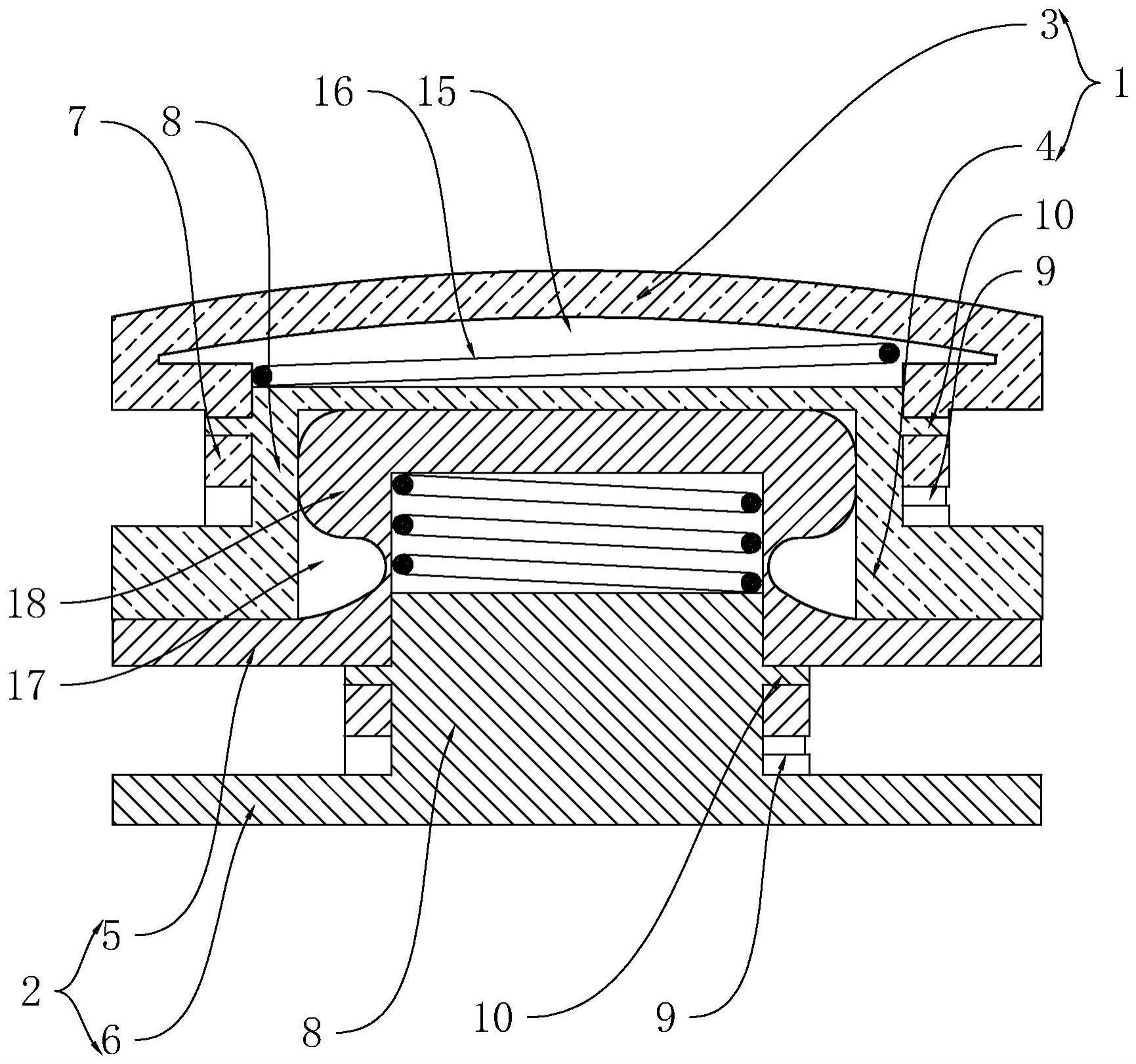

13.图1为本实用新型的正视剖视结构示意图；
14.图2为本实用新型未组合的外部结构示意图；
15.图3为本实用新型组合完成的外部结构示意图。
16.附图标记：1、母扣；2、子扣；3、扣面；4、扣体；5、扣盖；6、扣底；7、空心柱；8、连接柱；9、卡槽；10、连接件；11、入口段；12、平滑段；13、退让段；14、限位段；15、腔体；16、弹性件；17、插槽；18、插杆。
实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.如图1、图2、图3所示，一种便于更换的钮扣，包括母扣1和与其拆卸连接的子扣2，母扣1包括扣面3和扣体4，扣面3与扣体4拆卸连接，子扣2包括扣盖5和扣底6，扣底6与扣盖5拆卸连接，扣面3和扣盖5上均设置有空心柱7，扣体4和扣底6设有连接柱8，空心柱7与连接柱8套接，安装时，先在服装上开设有若干相配合的孔洞，将扣面3上的空心柱7由服装上一处孔洞的一撤穿入，扣面3抵接服装上的面料，再将扣体4上的连接柱8于孔洞的另一侧穿入空心柱7内，使得母扣1的空心柱7与连接柱8套接，并由于空心柱7与连接柱8配合拆卸连接，使得扣面3与扣体4拆卸连接，常态下保持结构稳固，扣面3与扣体4配合抵接服装上的面料，使得母扣1位置保持稳定，同理，将扣盖5上的空心柱7由服装上与母扣1位置相配合的一处孔洞对应扣体4的一侧穿入，扣盖5抵接服装上的面料，再将扣底6上的连接柱8有扣盖5所处的孔洞另一侧穿入空心柱7内，使得子扣2的空心柱7与连接柱8套接，并由于空心柱7与连接柱8配合拆卸连接，使得扣盖5与扣底6拆卸连接，于常态下保持结构稳固，扣盖5与扣底6配合抵接服装上的面料，使得子扣2位置保持稳定，使用者无需借助多余工具即可对产品完成安装，在使用者日常使用时可通过将母扣1与子扣2拆卸连接，达到打开服装或封闭服装等作用，在使用者使用过程中，如若产品因损坏等问题需要更换时，也可简单快速的完成更换，也可在日常时通过更换扣面3等，使得花纹得到变化，改变衣服的装饰风格等，满足使用者的使用需求。
19.如图1、图2、图3所示，空心柱7上开设有卡槽9，连接柱8上设置有与卡槽9配合连接的连接件10，在空心柱7与连接柱8套接时，连接柱8上的连接件10滑入卡槽9内，连接件10于卡槽9内滑动，配合旋转动作，可使得连接件10与卡槽9卡接，通过简单的动作即可使得母扣1和子扣2于服装上安装完成，拆卸时通过使空心柱7或连接柱8旋转仅需用手便可进行安装或拆卸十分方便，无需借用专业工具。
20.如图1、图2、图3所示，卡槽9设有若干个，且沿空心柱7的圆周分布，卡槽9包括有入口段11、平滑段12、退让段13和限位段14，入口段和退让段13与平滑段12和限位段14垂直设置，连接件10设置有与卡槽9对应的若干个，连接件10沿连接柱8的圆周分布，当空心柱7与连接柱8套接时，连接柱8上的连接件10与卡槽9配合，连接件10由入口段滑入，当连接件10
沿垂直滑入抵接卡槽9壁时，此时通过使连接柱8或空心柱7旋转使得连接件10滑入平滑段12内，当旋转到位后，继续使连接柱8与空心柱7相互抵接，使得连接件10于退让段13上滑动，当对连接柱8与空心柱7施以抵压力，二者不再相互抵接时，此时再次使连接柱8或空心柱7旋转，使得连接件10滑入限位段14内，此时产品安装完成，拆离时，先使连接柱8或空心柱7旋转，使得连接件10滑出限位段14，进入退让段13，此时通过提拉使得空心柱7与连接柱8分离，带动连接件10于退让段13上滑动直至垂直抵压卡槽9槽壁，通过使连接柱8或空心柱7旋转使得连接件10滑入平滑段12内，当旋转到位后连接件10抵接入口端处的卡槽9槽壁，此时再次通过提拉使得空心柱7与连接柱8分离，带动连接件10脱出卡槽9，产品分离。
21.如图1、图2、图3所示，扣面3和扣盖5内均开设有腔体15，腔体内设置有弹性件16，弹性件16一端抵接连接柱8，另一端抵接腔体15内壁，在安装完成后，弹性件16使得空心柱7与连接柱8保持有使得分离的力，此时连接件10抵压卡槽9槽壁，使得连接件10与卡槽9槽壁具有较强摩擦力，在日常使用时不易因外界因素发生旋转导致产品分离的情况发生。
22.如图1、图2、图3所示，扣体4开设有插槽17，扣盖5上设置有插杆18，插杆18与插槽17配合连接，在使用者使用时通过将插杆18插入插槽17内，使得母扣1与子扣2保持连接，对服装进行密闭。
23.在使用过程中，安装时，先在服装上开设有若干相配合的孔洞，将扣面3上的空心柱7由服装上一处孔洞的一撤穿入，扣面3抵接服装上的面料，再将扣体4上的连接柱8于孔洞的另一侧穿入空心柱7内，使得母扣1的空心柱7与连接柱8套接，当空心柱7与连接柱8套接时，连接柱8上的连接件10与卡槽9配合，连接件10由开口段滑入，当连接件10沿垂直滑入抵接卡槽9壁时，此时通过使连接柱8或空心柱7旋转使得连接件10滑入平滑段12内，当旋转到位后，继续使连接柱8与空心柱7相互抵接，使得连接件10于退让段13上滑动，当对连接柱8与空心柱7施以抵压力，二者不再相互抵接时，此时再次使连接柱8或空心柱7旋转，使得连接件10滑入限位段14内，此时母扣1安装完成，在安装完成后，弹性件16使得空心柱7与连接柱8保持有使得分离的力，此时连接件10抵压卡槽9槽壁，使得连接件10与卡槽9槽壁具有较强摩擦力，母扣1常态下保持结构稳固，扣面3与扣体4配合抵接服装上的面料，使得母扣1位置保持稳定，同理，将扣盖5上的空心柱7由服装上与母扣1位置相配合的一处孔洞对应扣体4的一侧穿入，扣盖5抵接服装上的面料，再将扣底6上的连接柱8有扣盖5所处的孔洞另一侧穿入空心柱7内，使得子扣2的空心柱7与连接柱8套接，让扣底6处连接柱8上的连接件10与扣盖5处空心柱7上的卡槽9配合，连接件10由开口段滑入，当连接件10沿垂直滑入抵接卡槽9壁时，此时通过使连接柱8或空心柱7旋转使得连接件10滑入平滑段12内，当旋转到位后，继续使连接柱8与空心柱7相互抵接，使得连接件10于退让段13上滑动，当对连接柱8与空心柱7施以抵压力，二者不再相互抵接时，此时再次使连接柱8或空心柱7旋转，使得连接件10滑入限位段14内，此时母扣1安装完成，在安装完成后，弹性件16使得空心柱7与连接柱8保持有使得分离的力，此时连接件10抵压卡槽9槽壁，使得连接件10与卡槽9槽壁具有较强摩擦力，使得子扣2于常态下保持结构稳固，扣盖5与扣底6配合抵接服装上的面料，使得子扣2位置保持稳定，拆离时，先使连接柱8或空心柱7旋转，使得连接件10滑出限位段14，进入退让段13，此时通过提拉使得空心柱7与连接柱8分离，带动连接件10于退让段13上滑动直至垂直抵压卡槽9槽壁，通过使连接柱8或空心柱7旋转使得连接件10滑入平滑段12内，当旋转到位后连接件10抵接开口端处的卡槽9槽壁，此时再次通过提拉使得空心柱7与连接柱8分
离，带动连接件10脱出卡槽9，从而使子扣2或母扣1分离，使用者无需借助多余工具即可对产品完成安装或拆卸，简单便捷，在使用者日常使用时可通过将母扣1与子扣2拆卸连接，达到打开服装或封闭服装等作用，在使用者使用过程中，如若产品因损坏等问题需要更换时，也可简单快速的完成更换，避免了对服装或钮扣的破坏，也可在日常时通过更换扣面3等部件，使得钮扣的花纹得到变化，改变衣服的装饰风格等，满足使用者的使用需求。
24.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
25.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
