1.本实用新型涉及一种保健护膝。


背景技术：

2.护膝是用于保护人们膝盖的一块布料，常用于防止运动员关节碰伤，也用于保健性疗养膝关节，帮助解决人们的老寒腿和血液循环不好等膝部问题，也用于日常休闲散步对膝盖保健防护。
3.中国专利cn202022467527.9公开了一种保健护膝，其包括护膝本体和a部遮盖面；b部遮盖面和c部遮盖面，b部遮盖面和c部遮盖面分别设置于所述护膝本体上，a部遮盖面车缝连接于所述b部遮盖面和c部遮盖面上，a部遮盖面的背面车缝连接有b部遮盖面，b部遮盖面的背面车缝连接有c部遮盖面；第一固定带和第二固定带，第一固定带和所述第二固定带分别设置于护膝本体上，第一固定带上设置有第一魔术贴勾面，第二固定带上设置有第二魔术贴勾面；第一魔术贴绒面和第二魔术贴绒面，第一魔术贴绒面和所述第二魔术贴绒面分别设置于所述护膝本体上；夹层放置袋，夹层放置袋设置于护膝本体的背面。
4.上述保健护膝通过在护膝上设置a部遮盖面、b部遮盖面以及c部遮盖面，并且将三者进行缝合固定，防止结构脱出，从而保证了护膝遮盖面不会出现滑脱外翻的情况，并能形成反向拉力，助力腿部拉直，并且通过在护膝本体的内部设置夹层放置袋，能够放置一些外敷药物，起到辅助使用者解决膝盖位置的相关疾病的康复治疗，进而提高了护膝在使用过程中的实用性。但是上述保健护膝不能发热，因此起不到很好的保健防护作用。
5.中国专利cn200920146743.4公开了一种智能发热保健护膝，包括护膝本体、电源盒和遥控发射器，护膝本体由非传导纱线和导电纱线共同作为组成的纱，通过对电路和护膝本体组织结构的设计，采用针织组织编织，使护膝本体中织入至少有由二组导电体与一组发热体串联构成发热电路，在二组导电体的电能输入端上设置有以具公母型形式的金属扣或磁性扣作接线端，在接线端的电极相邻部位设有一兜，兜中放置一电源盒，电源盒延伸出连接线与接线端相互扣置连接和外设的遥控发射器一起构成发热电路控制系统，其中遥控发射器还形成一母机对应二子机的使用形态。电源盒是由锂离子或聚合物的充电电池组依次与电源管理模块、按键开关、遥控接收、微处理器和脉宽调制控制电路电性连接安装在一个盒中，盒外设有控制面板和连接线，遥控发射的信号由遥控接收所接收，输入至微处理器调解出控制码，控制码输入脉宽调制控制，脉宽调制控制电路脉冲输出占空比，实现电路输出电流的通断，从而达到对发热区的温度调节，其输出电压3.7v-16v，容量200mah-3500mah。
6.上述智能发热保健护膝能发热和遥控调节膝部的温度，充分营造膝部温暖舒适的感受，促进血液的微循环，防止膝部着凉而引起的多种疾病。但是与电源盒配合使用，使得行走不方便。因此需要加以改进。


技术实现要素：

7.本实用新型的目的是提供一种保健护膝，既能发热起到很好的保健防护作用，又方便行走。
8.为实现上述目的，本实用新型提供一种保健护膝，包括护膝本体和车缝固定在护膝本体同侧的第一固定带和第二固定带，第一固定带和第二固定带与护膝本体通过魔术贴结构相互粘接固定，所述护膝本体包括高弹针织纬编面层、气凝胶中间层和含火山岩材料的高弹针织纬编里层，高弹针织纬编面层、气凝胶中间层和高弹针织纬编里层的边缘通过弹力包边巾车缝成一个整体。
9.优选的，所述护膝本体包括大腿包裹部、小腿包裹部和连接在它们之间的腰部，大腿包裹部的横向长度大于小腿包裹部的横向长度，腰部的横向长度小于小腿包裹部的横向长度，大腿包裹部、腰部和小腿包裹部构成工字型结构，第一固定带和第二固定带分别固定在大腿包裹部、小腿包裹部处。
10.优选的，所述第一固定带和第二固定带的宽度均为3.5cm，大腿包裹部的横向长度为38cm，小腿包裹部的横向长度为33cm，大腿包裹部和小腿包裹部的相反侧之间的距离为26cm。
11.优选的，所述腰部的横向两侧为凹弧形结构，大腿包裹部和小腿包裹部的横向两侧均为凸弧形结构。
12.优选的，所述高弹针织纬编面层由三色布料组成，位于中间的布料与位于两边的布料之间的衔接处为波浪曲线，位于两边的布料中的其中一边布料为魔术贴毛布，另一边布料靠近第一固定带和第二固定带，第一固定带和第二固定带的表面固定有魔术贴勾布，且第一固定带和第二固定带车缝固定在高弹针织纬编里层处。
13.优选的，所述高弹针织纬编面层的针织厚度厚于高弹针织纬编里层的针织厚度。
14.与现有技术相比，本实用新型的一种保健护膝的有益效果如下：
15.（1）通过采用含火山岩材料的高弹针织纬编里层，能发射远红外线及在使用者活动时与使用者的皮肤摩擦发热，采用气凝胶中间层，能锁住热量，在使用过程当中不需要使用电源盒也能发热保暖，既方便行走，又能起到很好的保健防护作用。
16.（2）通过大腿包裹部、小腿包裹部和腰部，能更好地包裹住膝盖部位。
17.通过以下的描述并结合附图，本实用新型将变得更加清晰，这些附图用于解释本实用新型的实施例。
附图说明

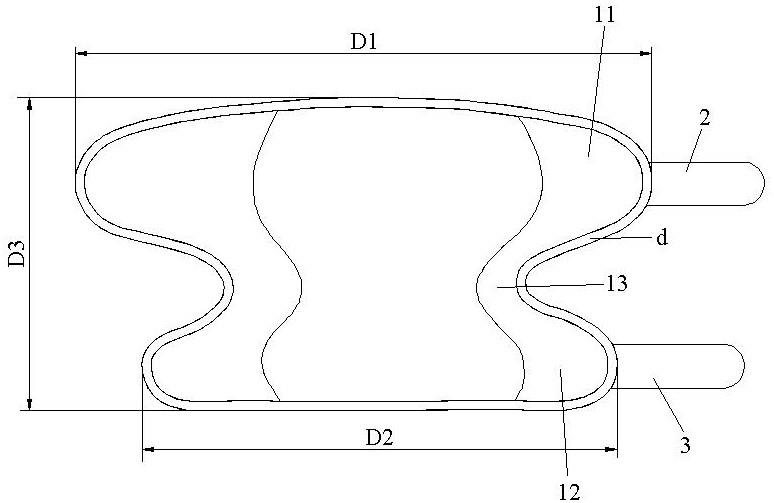

18.图1为保健护膝的示意图一。
19.图2为保健护膝的示意图二。
20.图3为保健护膝的截面示意图。
21.附图标号说明：护膝本体1，第一固定带2，第二固定带3，高弹针织纬编面层a，气凝胶中间层b，高弹针织纬编里层c，弹力包边巾d，大腿包裹部11，小腿包裹部12，腰部13。
实施方式
22.现在参考附图描述本实用新型的实施例，附图中类似的元件标号代表类似的元
件。
23.请参考图1-3，所述的保健护膝包括护膝本体1和车缝固定在护膝本体1同侧的第一固定带2和第二固定带3，第一固定带2和第二固定带3与护膝本体1通过魔术贴结构相互粘接固定。
24.所述护膝本体1包括高弹针织纬编面层a、气凝胶中间层b和含火山岩材料的高弹针织纬编里层c，高弹针织纬编面层a、气凝胶中间层b和高弹针织纬编里层c的边缘通过弹力包边巾d车缝成一个整体。所述高弹针织纬编面层a的针织厚度厚于高弹针织纬编里层c的针织厚度。含火山岩材料的高弹针织纬编里层c有发射远红外线的功能和与皮肤摩擦发热的功能。气凝胶中间层b能锁住热量。
25.所述高弹针织纬编面层a由三色布料组成，位于中间的布料与位于两边的布料之间的衔接处为波浪曲线，可提升美感。位于两边的布料中的其中一边布料为魔术贴毛布，另一边布料靠近第一固定带2和第二固定带3。
26.所述护膝本体1包括大腿包裹部11、小腿包裹部12和连接在它们之间的腰部13，大腿包裹部11的横向长度大于小腿包裹部12的横向长度，腰部13的横向长度小于小腿包裹部12的横向长度，大腿包裹部11的横向长度d1为38cm，小腿包裹部12的横向长度d2为33cm，大腿包裹部11和小腿包裹部12的相反侧之间的距离d3为26cm。腰部13的横向两侧为凹弧形结构，大腿包裹部11和小腿包裹部12的横向两侧均为凸弧形结构。大腿包裹部11、腰部13和小腿包裹部12构成工字型结构。
27.第一固定带2和第二固定带3分别固定在大腿包裹部11、小腿包裹部12处。所述第一固定带2和第二固定带3的宽度均为3.5cm。所述第一固定带2和第二固定带3的表面固定有魔术贴勾布，且第一固定带2和第二固定带3车缝固定在高弹针织纬编里层c处。
28.使用时，大腿包裹部11护在大腿围处，小腿包裹部12护在小腿围处，通过第一固定带2和第二固定带3贴在魔术贴毛布上固定保健护膝，并调整好舒适性。高弹针织纬编里层c能发射远红外线及在使用者活动时与使用者的皮肤摩擦发热，气凝胶中间层b能锁住热量，在使用过程当中不需要使用电源盒也能发热保暖，既方便行走，又能起到很好的保健防护作用。
29.以上结合最佳实施例对本实用新型进行了描述，但本实用新型并不局限于以上揭示的实施例，而应当涵盖各种根据本实用新型的本质进行的修改、等效组合。
