1.本实用新型属于及计算机外设结构技术领域，具体涉及一种多功能皮套蓝牙键盘组件。


背景技术：

2.随着科技的进步，平板电脑由于其轻巧便捷受到大众的青睐，但是在使用平板电脑的过程中，人们发现在平板电脑上敲字还是比较繁琐，虚拟键盘占用屏幕显示空间不说，手感也不好，于是将平板电脑与蓝牙键盘配合使用，蓝牙键盘是指通过蓝牙协议进行无线传输，在有效的范围内进行蓝牙通讯的键盘，实际上是一种短距离无线电技术，利用“蓝牙”技术，能够有效地简化掌上电脑、笔记本电脑和移动电话手机等移动通信终端设备之间的通信。
3.现有的蓝牙键盘皮套在对于平板电脑固定以及闭合时，多利用磁铁进行吸附固定，此方式一旦磁铁磁性减弱，在人们将平板电脑装进蓝牙键盘皮套内移动颠簸时，容易造成平板电脑从蓝牙键盘皮套内掉落，对平板电脑造成损坏，同时现有的蓝牙键盘皮套多不配备有散热机构，进而在天气炎热时，容易使电脑使用卡顿，为此我们提出一种多功能皮套蓝牙键盘组件。


技术实现要素：

4.本实用新型的目的在于提供一种多功能皮套蓝牙键盘组件，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种多功能皮套蓝牙键盘组件，包括键盘皮套本体、定位板，所述键盘皮套本体与定位板之间设有阻尼转轴所述定位板的四角处设有定位机构，所述定位板的中部设有散热机构，所述定位板的侧面设有固定机构，所述固定机构包括第二连接板，所述第二连接板设置在键盘皮套本体的侧面，所述第二连接板的侧面设有固定箱，所述固定箱的内部设有卡槽，所述卡槽内底壁设有第二弹簧，所述固定箱的内部滑动连接有推块，所述推块与固定箱的内侧壁之间设有第三弹簧，所述推块的侧面设有定位块，所述固定箱的侧面设有第二滑槽，所述第二滑槽的内部滑动连接有推杆，且推杆与推块相连接，所述定位板的侧面设有卡块。
6.优选的，所述散热机构包括散热管，所述散热管的圆周表面设有螺纹圈，所述定位板的中部设有散热孔，且散热孔的内部设有螺纹槽。
7.优选的，所述散热管的圆周表面设有防滑块，所述散热管的中部设有第一连接板，所述第一连接板的侧面设有风机。
8.优选的，所述定位机构包括第一滑槽，所述第一滑槽内部滑动连接有限位夹，所述限位夹与第一滑槽的内侧壁之间设有第一弹簧。
9.优选的，所述键盘皮套本体的侧面设有usb接口，所述键盘皮套本体的下表面设有收纳槽，所述收纳槽的侧面滑动连接有鼠标板。
10.与现有技术相比，本实用新型的有益效果是：
11.(1)、该一种多功能皮套蓝牙键盘组件，当定位板携带平板电脑与键盘皮套本体进行闭合时，通过翻转定位板使卡块往卡槽内卡合，此时卡块会对定位块进行挤压，使定位块带动推块一起向对第三弹簧进行挤压的方向滑动，等到卡块移动到其开口处与定位块相平行时，在第三弹簧的作用下，会使定位块卡合进卡块的开口处，此时会使定位板与键盘皮套本体进行固定，当需要解除定位板与键盘皮套本体之间的固定关系时，只需要推动推杆，使推杆带动推块与定位块往对第三弹簧压缩的方向移动，同时在第二弹簧的作用下可使卡块弹出，相比于传统用磁铁进行吸附固定的方式，固定的牢靠性更强，可防止平板电脑从键盘皮套内掉落，同时也能起到便于键盘皮套本体与定位板闭合与打开的效果。
12.(2)、该一种多功能皮套蓝牙键盘组件，在螺纹圈与螺纹槽的配合下可便于散热机构的安装与拆卸，将散热管在散热孔的内部转动，可使散热管固定在散热孔的内部，在转动散热管时防滑块可增大手与散热管之间的摩擦力便于散热管的转动，在散热管固定在散热孔的内部后，使风机工作可对定位板上固定的平板电脑进行散热，增加平板电脑的运行速度。
附图说明

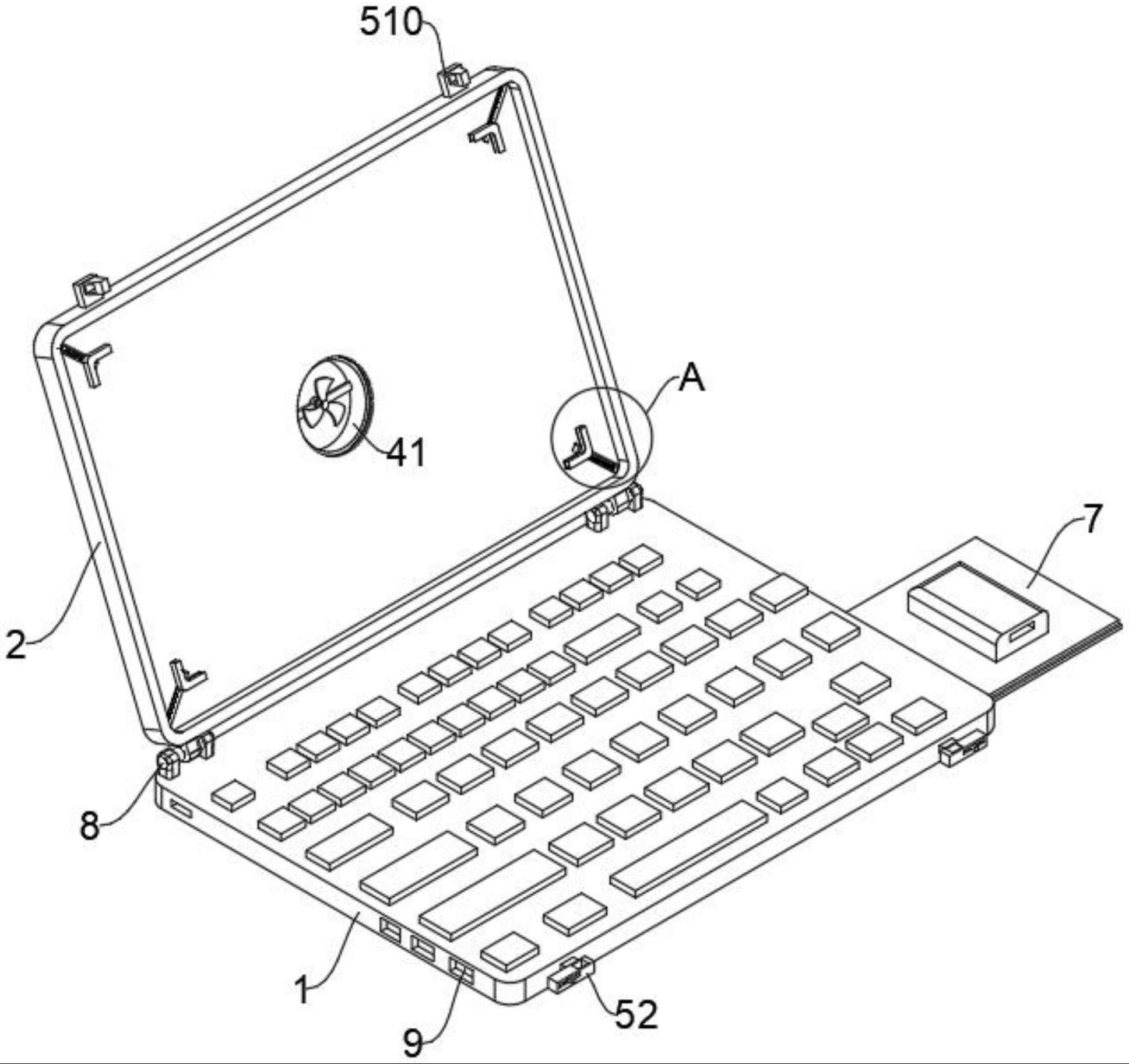

13.图1为本实用新型的立体结构示意图；
14.图2为本实用新型的固定箱立体结构示意图；
15.图3为本实用新型的固定机构的剖视立体结构示意图；
16.图4为本实用新型图1中a处的结构放大图；
17.图5为本实用新型的散热机构的立体结构示意图；
18.图6为本实用新型图5中b处的结构放大图；
19.图7为本实用新型下视立体结构示意图。
20.图中：1、键盘皮套本体；2、定位板；3、定位机构；31、第一滑槽；32、第一弹簧；33、限位夹；4、散热机构；41、散热管；42、螺纹圈；43、散热孔；44、防滑块；45、第一连接板；46、风机；5、固定机构；51、第二连接板；52、固定箱；53、卡槽；54、第二弹簧；55、第三弹簧；56、推块；57、定位块；58、第二滑槽；59、推杆；510、卡块；6、收纳槽；7、鼠标板；8、阻尼转轴；9、usb接口。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.请参阅图1-图7，本实用新型提供一种多功能皮套蓝牙键盘组件，包括键盘皮套本体1、定位板2，键盘皮套本体1与定位板2之间设有阻尼转轴8，通过阻尼转轴8可随意调节定位板2与键盘皮套本体1之间的翻转角度，定位板2的四角处设有定位机构3，定位板2的中部设有散热机构4，定位板2的侧面设有固定机构5，散热机构4包括散热管41，散热管41的圆周表面设有螺纹圈42，定位板2的中部设有散热孔43，且散热孔43的内部设有螺纹槽，即散热
管41通过螺纹圈42可与散热孔43螺纹固定连接，散热管41的圆周表面设有防滑块44，散热管41的中部设有第一连接板45，第一连接板45的侧面设有风机46。
23.需要说明的是，通过将散热管41在散热孔43的内部转动，在螺纹圈42与螺纹槽的配合下可使散热管41固定在散热孔43的内部，在转动散热管41时防滑块44可便于散热管41在散热孔43内进行转动，可增大手与散热管41之间的摩擦力，在散热管41固定在散热孔43的内部后，可将风机46与外界电源进行连接，使风机46工作可对定位板2上固定的平板电脑进行散热，进而使平板电脑运行的速度更快。
24.定位机构3包括第一滑槽31，且第一滑槽31在定位板2的四角处均有设置，其中定位板2的内表面铺设有减震垫，可用于对平板电脑的保护，第一滑槽31内部滑动连接有限位夹33，且限位夹33的内部设有槽口，可将平板电脑的边角放进在限位夹33的内部的槽口内，限位夹33与第一滑槽31的内侧壁之间设有第一弹簧32。
25.需要说明的是，可以将平板电脑四个边角放置在限位夹33内部，同时在第一弹簧32的作用下可对平板电脑进行固定，同时在限位夹33与第一弹簧32的作用下可对不同规格大小的平板电脑进行固定，以及若该装置与平板电脑一起掉落下时，通过定位机构3还可对平板电脑的四角进行保护，防止平板电脑碎屏。
26.固定机构5包括第二连接板51，第二连接板51设置在键盘皮套本体1的侧面，第二连接板51的侧面设有固定箱52，固定箱52的内部设有卡槽53，卡槽53内底壁设有第二弹簧54，固定箱52的内部滑动连接有推块56，推块56与固定箱52的内侧壁之间设有第三弹簧55，推块56的侧面设有定位块57，固定箱52的侧面设有第二滑槽58，第二滑槽58的内部滑动连接有推杆59，且推杆59与推块56相连接，定位板2的侧面设有卡块510，其中卡块510的中部设有与开口，且开口与定位块57大小相同。
27.需要说明的是，当定位板2携带平板电脑与键盘皮套本体1进行闭合时，通过翻转定位板2使卡块510往卡槽53内卡合，此时卡块510会对定位块57进行挤压，使定位块57带动推块56一起向对第三弹簧55进行挤压的方向滑动，等到卡块510移动到其开口处与定位块57相平行时，在第三弹簧55的作用下，会使定位块57卡合进卡块510的开口处，此时会使定位板2与键盘皮套本体1进行固定，在卡块510往卡槽53内进行移动时，也会对第二弹簧54进行挤压，当需要解除定位板2与键盘皮套本体1之间的固定关系时，只需要推动推杆59，使推杆59带动推块56与定位块57往对第三弹簧55压缩的方向移动，可解除定位块57与卡块510的卡合关系，同时在第二弹簧54的作用下可使卡块510弹出，相比于传统用磁铁进行吸附固定的方式，固定的牢靠性更强，可防止平板电脑从键盘皮套内掉落，同时也能起到便于键盘皮套本体1与定位板2闭合与打开的效果。
28.键盘皮套本体1的侧面设有usb接口9，键盘皮套本体1的下表面设有收纳槽6，收纳槽6的侧面滑动连接有鼠标板7。
29.需要说明的是，usb接口9内设置有蓝牙usb接头，可将蓝牙usb插进平板电脑的usb口内，进行蓝牙连接，同时也可用usb导接线将平板电脑与键盘皮套本体1进行连接，通过鼠标板7可便于鼠标在使用时的滑动，通过收纳槽6可将鼠标板7进行收纳，同时该键盘皮套本体1的侧面设有充电口，可进行对蓝牙键盘皮套进行充电。
30.本实用新型的工作原理及使用流程：该装置使用时，将平板电脑四个边角放置在限位夹33内部，同时在第一弹簧32的作用下可对平板电脑进行固定，同时在限位夹33与第
一弹簧32的作用下可对不同规格大小的平板电脑进行固定，以及若该装置与平板电脑一起掉落下时，通过定位机构3还可对平板电脑的四角进行保护，防止平板电脑碎屏，通过阻尼转轴8可随意调节平板电脑与键盘的角度，在螺纹圈42、防滑块44与螺纹槽的配合下可使散热管41固定在散热孔43的内部，然后使风机46工作可对定位板2上固定的平板电脑进行散热，进而使平板电脑运行的速度更快，当定位板2携带平板电脑与键盘皮套本体1进行闭合时，通过翻转定位板2使卡块510往卡槽53内卡合，此时卡块510会对定位块57进行挤压，使定位块57带动推块56一起向对第三弹簧55进行挤压的方向滑动，等到卡块510移动到其开口处与定位块57相平行时，在第三弹簧55的作用下，会使定位块57卡合进卡块510的开口处，此时会使定位板2与键盘皮套本体1进行固定，在卡块510往卡槽53内进行移动时，也会对第二弹簧54进行挤压，当需要解除定位板2与键盘皮套本体1之间的固定关系时，只需要推动推杆59，使推杆59带动推块56与定位块57往对第三弹簧55压缩的方向移动，可解除定位块57与卡块510的卡合关系，同时在第二弹簧54的作用下可使卡块510弹出，相比于传统用磁铁进行吸附固定的方式，固定的牢靠性更强，可防止平板电脑从键盘皮套内掉落，造成平板电脑的损坏，同时也能起到便于键盘皮套本体1与定位板2闭合与打开的效果。
31.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
