具有限位功能的功能橡胶垫的制作方法-j9九游会真人

1.本实用新型属于橡胶垫技术领域，具体涉及具有限位功能的功能橡胶垫。


背景技术：

2.橡胶垫具有耐油、耐酸碱、耐寒热、耐老化等性能，因此被广泛应用于汽车、电子、化工、抗静电、阻燃、食品等行业。橡胶密封垫用途很广泛，我们平时喝的饮料盖子上面都有一层橡胶垫，那个就是用来密封的，用这个来隔绝与外界空气的流通。在机械上面的工作原理有静态和动态的。总之都是用来进行与外界或者某个地方进行隔绝，橡胶垫工作原理也都是很简单，可以简单的说其原理就是隔离。现有的橡胶垫不具有限位功能，长时间使用后，容易出现松动的现象，影响橡胶垫的隔离密封效果。


技术实现要素：

3.本实用新型的目的是为了克服现有技术的不足，而提供具有限位功能的功能橡胶垫，解决了上述背景技术中的问题。
4.本实用新型的目的是这样实现的：具有限位功能的功能橡胶垫，其包括第一橡胶圈和第二橡胶圈，所述第二橡胶圈固定连接在所述第一橡胶圈的周内壁上，第二橡胶圈的上端设有倾斜面，且所述倾斜面靠近第一橡胶圈的一端高于远离第一橡胶圈的一端；所述第二橡胶圈的外壁与第一橡胶圈的内壁之间设有空腔，所述空腔的内部沿所述第一橡胶圈的周向延伸等间距排布设有多个限位组件。
5.进一步的，所述限位组件包括开设在所述第一橡胶圈周内壁上的圆槽，所述圆槽的内部设有弹簧，所述弹簧的一端与所述圆槽的底面固定连接，弹簧的另一端延伸至所述空腔内且与第二橡胶圈的外壁固定连接。
6.进一步的，所述弹簧的外径小于所述圆槽的内径，所述圆槽的开口处设置有倒圆角。
7.进一步的，所述限位组件为四个，且相邻的限位组件之间的夹角为90
°
。
8.进一步的，所述第一橡胶圈的竖向高度高于第二橡胶圈的竖向高度，且第一橡胶圈的高出部的上表面开设有多个凹槽。
9.进一步的，所述凹槽为矩形槽，且凹槽为六个，相邻凹槽之间的夹角为60
°
。
10.进一步的，所述第一橡胶圈与第二橡胶圈为一体成型。
11.本实用新型的有益效果：通过在第一橡胶圈的内壁上设置第二橡胶圈，使用时，处于第二橡胶圈内部的螺栓或其他部件挤压第二橡胶圈使第二橡胶圈发生变形，第二橡胶圈变形后对其中间的螺栓或其他部件进行限位。通过在第二橡胶圈上设置倾斜面，当螺栓或者其他部件插入第二橡胶圈的内部时，倾斜面起到广口的作用，使螺栓或其他部件更容易轻松插入到第二橡胶圈内部。通过将第一橡胶圈与第二橡胶圈之间设置空腔，并在空腔的内部设置限位组件，当螺栓或其他部件插入到第二橡胶圈内部以后，限位组件对螺栓或其他部件进行限位，避免出现松动。另外，当出现松动的现象，限位组件可使第二橡胶圈对松
动的区域进行自动补偿，有效避免第二橡胶圈与螺栓或其他部件之间发生松动，长时间使用后，依然隔离密封效果优秀，大大延长橡胶垫的使用寿命。
附图说明
12.图1是本实用新型的俯视结构示意图；
13.图2是本实用新型的仰视结构示意图；
14.图3是本实用新型的图1中b处截面图；

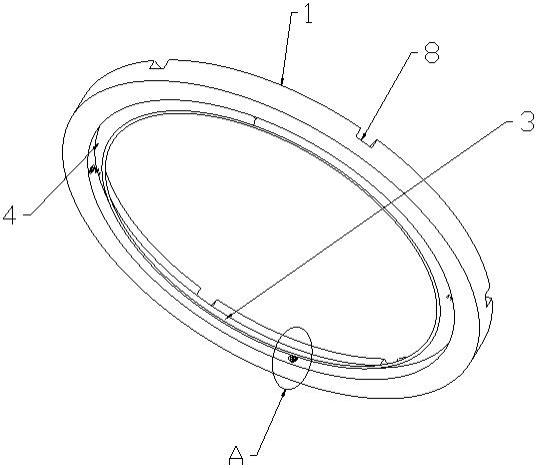

15.图4是本实用新型的立体结构示意图；
16.图5是本实用新型的图4中a放大图。
17.图中：1、第一橡胶圈 2、第二橡胶圈 3、倾斜面 4、空腔 5、圆槽 6、弹簧 7、倒圆角 8、凹槽 9、高出部。
具体实施方式
18.下面结合附图对本实用新型做进一步详细的说明，需要指出的是本实用新型中出现的所有上下前后左右等方位词，所有方位词均不对本实用新型做限定，只是为了更清楚的说明和解释本实用新型。
实施例
19.如图1-5所示，本实施例公开了具有限位功能的功能橡胶垫，其包括第一橡胶圈1和第二橡胶圈2，所述第二橡胶圈2固定连接在所述第一橡胶圈1的周内壁上，第二橡胶圈2的上端设有倾斜面3，且所述倾斜面3靠近第一橡胶圈1的一端高于远离第一橡胶圈1的一端；所述第二橡胶圈2的外壁与第一橡胶圈1的内壁之间设有空腔4，所述空腔4的内部沿所述第一橡胶圈1的周向延伸等间距排布设有多个限位组件。所述限位组件包括开设在所述第一橡胶圈1周内壁上的圆槽5，所述圆槽5的内部设有弹簧6，所述弹簧6的一端与所述圆槽5的底面固定连接，弹簧6的另一端延伸至所述空腔4内且与第二橡胶圈2的外壁固定连接。
20.本实施例通过在第一橡胶圈1的内壁上设置第二橡胶圈2，使用时，处于第二橡胶圈2内部的螺栓或其他部件挤压第二橡胶圈2使第二橡胶圈2发生变形，第二橡胶圈2变形后对其中间的螺栓或其他部件进行限位。通过在第二橡胶圈2上设置倾斜面3，当螺栓或者其他部件插入第二橡胶圈2的内部时，倾斜面3起到广口的作用，使螺栓或其他部件更容易轻松插入到第二橡胶圈2内部。通过将第一橡胶圈1与第二橡胶圈2之间设置空腔4，并在空腔4的内部设置限位组件，当螺栓或其他部件插入到第二橡胶圈2内部以后，限位组件对螺栓或其他部件进行限位，避免出现松动。另外，当出现松动的现象，限位组件可使第二橡胶圈2对松动的区域进行自动补偿，有效避免第二橡胶圈2与螺栓或其他部件之间发生松动，长时间使用后，隔离密封效果依然不减弱，大大延长橡胶垫的使用寿命。
实施例
21.如图1-5所示，本实施例公开了具有限位功能的功能橡胶垫，其包括第一橡胶圈1和第二橡胶圈2，所述第二橡胶圈2固定连接在所述第一橡胶圈1的周内壁上，第二橡胶圈2的上端设有倾斜面3，且所述倾斜面3靠近第一橡胶圈1的一端高于远离第一橡胶圈1的一
端；所述第二橡胶圈2的外壁与第一橡胶圈1的内壁之间设有空腔4，所述空腔4的内部沿所述第一橡胶圈1的周向延伸等间距排布设有多个限位组件。
22.为了更好的效果，所述限位组件包括开设在所述第一橡胶圈1周内壁上的圆槽5，所述圆槽5的内部设有弹簧6，所述弹簧6的一端与所述圆槽5的底面固定连接，弹簧6的另一端延伸至所述空腔4内且与第二橡胶圈2的外壁固定连接。使用时，当螺栓或其他部件插入到第二橡胶圈2内部以后，螺栓或其他部件会挤压第二橡胶圈2的内壁，第二橡胶圈2受挤压后变形向外扩张靠近第一橡胶圈1，第一橡胶圈1与第二橡胶圈2之间的空腔4空间变小，弹簧6被压缩，弹簧6缩进圆槽5内部。在弹簧6恢复力的作用下，使第二橡胶圈2中间的螺栓或其他部件受到一个横向力的作用，进而对螺栓或其他部件进行限位。当长时间使用后若第二橡胶圈2的某个区域出现松动，由于弹簧6恢复力的存在，在此力的作用下，第二橡胶圈2会朝向松动的区域进行补给，将松动的区域进行填充，避免出现松动。
23.为了更好的效果，所述弹簧6的外径小于所述圆槽5的内径，所述圆槽5的开口处设置有倒圆角7，通过将弹簧6设置的小于圆槽5，以使弹簧6能自由的在圆槽5内部进行压缩活动。当第一橡胶圈1的上方受到压力使第一橡胶圈1发生微变形后，第一橡胶圈1发生微变形会使圆槽5开口发生微倾斜，通过倒圆角7的设置，避免圆槽5的开口与弹簧6之间发生错位后，弹簧6回缩不到圆槽5的内部。
24.为了更好的效果，所述限位组件为四个，且相邻的限位组件之间的夹角为90
°
。
25.为了更好的效果，所述第一橡胶圈1的竖向高度高于第二橡胶圈2的竖向高度，且第一橡胶圈1的高出部9的上表面开设有多个凹槽8。通过凹槽8的设置，当第一橡胶圈1上方受到压力后，第一橡胶圈1若发生变形会朝向凹槽8处发生变形，减小因第一橡胶圈1发生变形对圆槽5的影响。
26.为了更好的效果，所述凹槽8为矩形槽，且凹槽8为六个，相邻凹槽8之间的夹角为60
°
。
27.为了更好的效果，所述第一橡胶圈1与第二橡胶圈2为一体成型。
28.本实施例通过在第一橡胶圈1的内壁上设置第二橡胶圈2，使用时，处于第二橡胶圈2内部的螺栓或其他部件挤压第二橡胶圈2使第二橡胶圈2发生变形，第二橡胶圈2变形后对其中间的螺栓或其他部件进行限位。通过在第二橡胶圈2上设置倾斜面3，当螺栓或者其他部件插入第二橡胶圈2的内部时，倾斜面3起到广口的作用，使螺栓或其他部件更容易轻松插入到第二橡胶圈2内部。通过将第一橡胶圈1与第二橡胶圈2之间设置空腔4，并在空腔4的内部设置限位组件，当螺栓或其他部件插入到第二橡胶圈2内部以后，限位组件对螺栓或其他部件进行限位，避免出现松动。另外，当出现松动的现象，限位组件可使第二橡胶圈2对松动的区域进行自动补偿，有效避免第二橡胶圈2与螺栓或其他部件之间发生松动，长时间使用后，隔离密封效果依然不减弱，大大延长橡胶垫的使用寿命。
29.以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
