1.本实用新型涉及led显示设备技术领域，尤其涉及一种连接机构及显示屏。


背景技术：

2.led显示屏的维护方式有前维护和后维护，前维护通常为磁吸式和利用钢丝绳将模组与箱体框架连接，后维护通常为螺丝将模组与箱体框架稳定连接，操作非常不便。


技术实现要素：

3.本实用新型提供了一种连接机构及显示屏，能够通过所述第二连接件与第一连接件的配合而将显示屏模组安装在显示屏框架上，而后再利用活动座的磁吸功能使得锁紧球与锁紧槽分离，实现第二连接件与第一连接件分离。
4.根据本实用新型的第一方面，本实用新型提供了一种连接机构，用于显示屏中，所述显示屏包括显示屏模组和显示屏框架，所述连接机构包括用于与显示屏模组连接的第一连接件和用于与显示屏框架连接的第二连接件，所述第一连接件和第二连接件的其中一者上设有锁杆，所述第一连接件和第二连接件的另一者上设有锁孔，所述锁杆插接在所述锁孔中并与所述锁孔固定连接，用于将所述显示屏模组安装在所述显示屏框架上；
5.其中，所述锁杆上具有锁紧槽，所述锁孔内安装有限位组件，所述限位组件包括锁紧球和磁吸功能并呈锥形结构的活动座，所述活动座上设有活动槽和插接孔，所述锁紧球活动安装在所述活动槽中并能够在所述锁孔的侧壁的驱动下沿所述插接孔的方向活动，用于卡接在所述锁紧槽中，使得所述第二连接件能够通过所述锁紧球与所述锁紧槽的配合而与第一连接件连接，而所述锁紧球则能够通过所述活动座的磁吸功能与所述锁紧槽分离，实现所述第二连接件与所述第一连接件分离。
6.在本实用新型一实施方式的连接机构中，所述第二连接件包括锁座和连接在所述锁座上的所述锁杆，所述第一连接件包括所述活动座、所述锁紧球和具有所述锁孔的外壳，所述锁孔包括安装腔和与安装腔连通的通孔，所述活动座活动安装在所述安装腔中，所述插接孔的位置与所述通孔的位置相对应。
7.在本实用新型一实施方式的连接机构中，所述第一连接件包括弹性件，所述安装腔的形状呈锥形结构并与所述活动座的形状相适配，且所述安装腔的直径朝向远离通孔的一端逐渐增大，所述弹性件的一端与所述活动座抵接，所述弹性件的一端与所述安装腔背离所述通孔的一端抵接。
8.在本实用新型一实施方式的连接机构中，所述通孔的直径与所述锁杆的直径相适配。
9.在本实用新型一实施方式的连接机构中，所述插接孔的直径不小于所述锁杆的直径。
10.在本实用新型一实施方式的连接机构中，所述锁杆具有连接段和呈锥形状的导向段，所述锁紧槽设置在所述导向段与连接段之间，所述连接段连接在所述锁座上。
11.在本实用新型一实施方式的连接机构中，所述活动座具有第一凸起，所述弹性件的一端套设在所述第一凸起的外侧。
12.在本实用新型一实施方式的连接机构中，所述外壳包括第一外壳和第二外壳，所述通孔设置在所述第一外壳上，所述第一外壳与第二外壳连接并形成所述安装腔。
13.在本实用新型一实施方式的连接机构中，所述第一外壳上设有第一连接部，所述第二外壳上设有第二连接部，所述第一连接部与第二连接部可拆卸连接。
14.根据本实用新型的第二方面，本实用新型还提供了一种显示屏，所述显示屏包括显示屏模组、显示屏框架和上述的连接机构，所述第二连接件和第一连接件的其中一者安装在所述显示屏模组，所述第二连接件和第一连接件的另一者安装在所述显示屏框架上，使得所述显示屏模组能够通过所述第二连接件与第一连接件的配合而固定安装在所述显示屏框架上。
15.本技术实施例提供的技术方案可以包括以下有益效果：本技术设计了一种连接机构及显示屏，包括用于与显示屏模组连接的第二连接件和用于与显示屏框架连接的第一连接件，其中，第二连接件和第一连接件的其中一者上设有锁杆，第二连接件和第一连接件的另一者上设有锁孔，锁杆插接在锁孔中并与锁孔固定连接，用于将显示屏模组安装在显示屏框架上，同时还可以利用活动座的磁吸功能使得锁紧球与锁紧槽分离，实现第二连接件与第一连接件分离，结构简单，拆卸方便，而且还可以加强显示屏模组与显示屏框架之间的稳定连接。
16.应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本技术。
附图说明
17.为了更清楚地说明本实用新型实施例技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
18.图1是本技术一实施例提供的显示屏的示意图；
19.图2是图1中的连接机构的结构示意图；

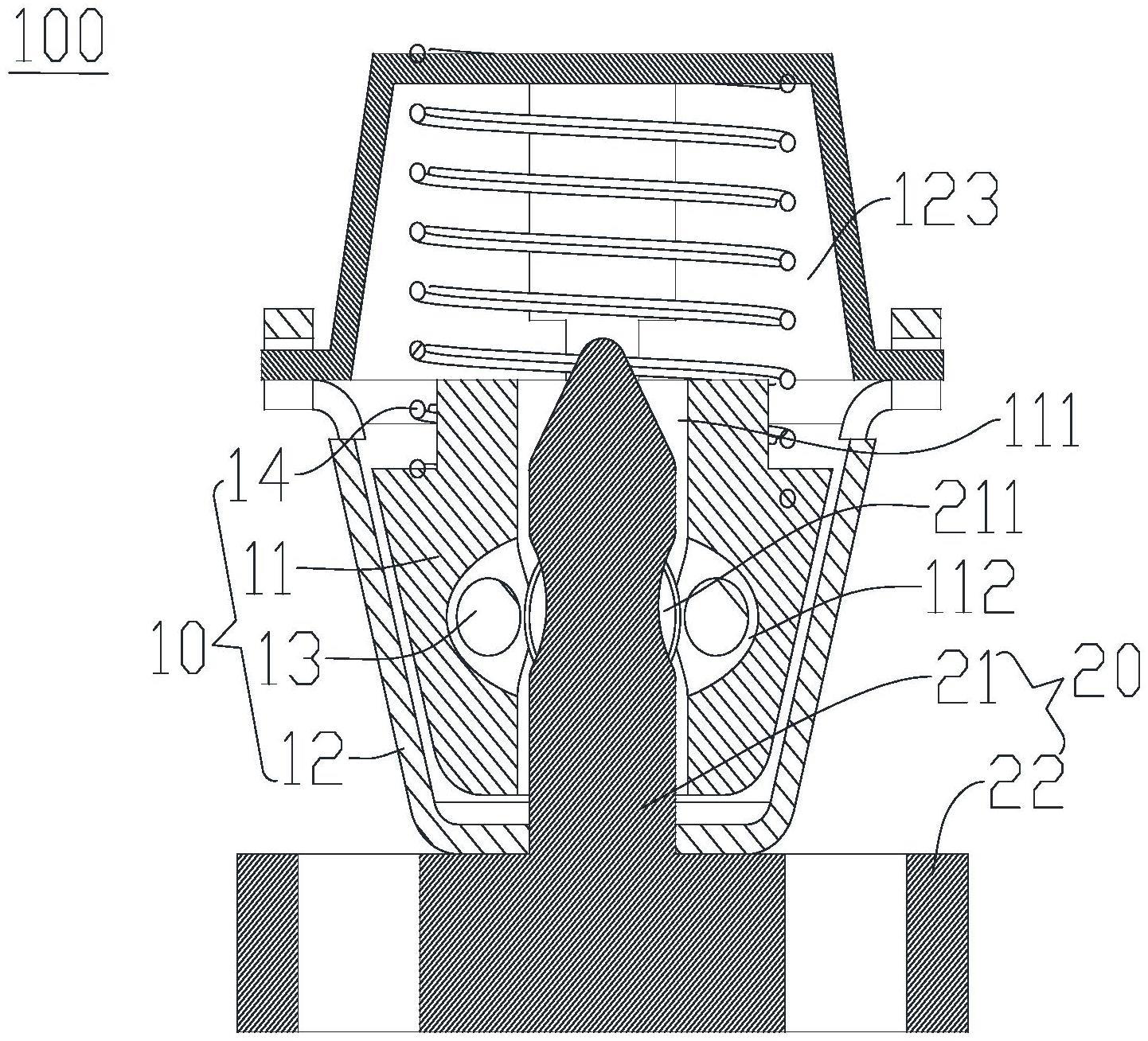

20.图3是图1中的连接机构的剖面示意图；
21.图4是图1中的连接机构的分解示意图；
22.图5是图1中的第二连接件的结构示意图；
23.图6是图1中的第一连接件的剖面示意图；
24.图7是图1中的第一连接件的分解示意图；
25.图8是图1中的第一外壳的剖面示意图。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获
得的所有其他实施例，都属于本实用新型保护的范围。
27.还应当理解，在此本实用新型说明书中所使用的术语仅仅是出于描述特定实在本技术的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本技术和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本技术的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个所述特征。在本技术的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。
28.下面结合附图，对本技术的一些实施方式作详细说明。在不冲突的情况下，下述的实施例及实施例中的特征可以相互组合。
29.如图1至图8所示，根据本技术的第一方面，本技术提供一种连接机构100，用于显示屏中，显示屏包括显示屏模组200和显示屏框架300，连接机构100包括用于与显示屏模组200连接的第一连接件10和用于与显示屏框架300连接的第二连接件20。其中，第一连接件10和第二连接件20的其中一者上设有锁杆21，第一连接件10和第二连接件20的另一者上设有锁孔123，使得锁杆21能够插接在锁孔123中并与锁孔123固定连接，用于将显示屏模组200安装在显示屏框架30上。
30.在本实施方式中，锁杆21上具有锁紧槽211，锁孔123内安装有限位组件，限位组件包括锁紧球13和锁紧球和具有磁吸功能并呈锥形结构的磁吸功能的活动座11。其中，活动座11上设有活动槽112和插接孔111，锁紧球13活动安装在活动槽112中并能够在所述锁孔的侧壁的驱动下沿插接孔111的方向活动，用于卡接在锁紧槽211中，使得锁杆21能够在锁紧球13与锁紧槽211的配合而固定在锁孔123中，或通过锁紧球13与锁紧槽211分离而进行解锁，即第二连接件20通过锁紧球13与锁紧槽211的配合而与第一连接件10连接。此外，锁紧球13能够通过活动座11的磁吸功能与锁紧槽211分离，从而实现第二连接件20与第一连接件10分离。
31.示例性的，通过连接机构100外部的磁吸结构或连接机构100内部的磁吸结构驱动活动座11移动，活动座11在移动过程中能够控制锁紧球13沿活动槽112朝向或远离插接孔111的方向移动，使得锁紧球13能够卡接锁紧槽211中或与锁紧槽211分离，从而可以实现第二连接件20与第一连接件10的连接或分离。
32.其中，活动座11在移动过程中，锁紧球13可以与锁孔的侧壁接触或间接接触，使得锁紧球13在锁孔的侧壁接触力或非接触力的作用下朝向或远离插接孔111的方向移动。例如，锁孔的侧壁设有磁吸功能，锁紧球13在磁力相吸的作用下远离插接孔111，当活动座11靠近第一连接件10的一侧移动时，锁紧球13在磁力相斥的作用下靠近插接孔111移动并卡接锁紧槽211中。或者锁紧球13在弹力或者抵接力朝向插接孔111的方向移动，在活动座11远离第一连接件10的一侧移动时，锁紧球13远离插接孔111的方向移动。
33.采用以上技术方案后，由于第一连接件10安装在显示屏模组200上，第二连接件20安装在显示屏框架300上，当显示屏模组200与显示屏框架300连接时，第二连接件20上的锁杆与第一连接件10上的锁孔配合，不仅可以通过显示屏模组200与显示屏框架300，而且还
可以加强显示屏模组200与显示屏框架300的稳定连接。例如显示屏模组200通过磁吸式、螺丝或钢丝绳将显示屏模组200安装在显示屏框架300后。
34.在一个可选的实施方式中，第一连接件10包括外壳12，第二连接件20包括锁座22，其中，外壳12固定在显示屏模组200上，锁杆21连接在锁座22上，锁座22固定在显示屏框架300上，锁孔123形成在外壳12上，活动座11和锁紧球13安装在锁孔123内。在本实施方式中，锁孔123包括安装腔1232和与安装腔连通的通孔1231，活动座11活动安装在安装腔1232中，插接孔111的位置与通孔1231的位置相对应，使得锁杆21能够通过通孔1231插接在插接孔111中，而后活动座11内的锁紧球13能够对锁杆21进行锁固。
35.在一个可选的实施方式中，第一连接件10包括弹性件14，活动座11呈锥形结构，安装腔1232的形状与活动座11的形状相适配，即活动座11能够活动安装在安装腔1232中，并且锁紧球13能够沿着安装腔1232的内壁滑动并朝向或远离锁杆21移动，安装腔1232的内壁主要起到抵接驱动作用。
36.具体的，安装腔1232的直径朝向远离通孔1231的一端逐渐增大，弹性件14的一端与活动座11抵接，弹性件14的另一端与安装腔1232背离通孔1231的一端抵接，使得活动座11始终保持在靠近通孔1231的一侧，此时锁紧球13在装腔1232的内壁的抵接下伸出活动槽112并有部分位于插接孔111中，用于卡接在锁紧槽211中。
37.在锁杆21插接在锁孔123的过程中，活动座11朝向远离第二连接件20的一侧移动，锁紧球13缩回活动槽112内，弹性件14处于压缩状态并蓄力；当锁紧槽211的位置与锁紧球13的位置相对应时，弹性件14释放弹力，活动座11朝向靠近第二连接件20的一侧移动，锁紧球13卡接在锁紧槽211中，从而将锁杆21固定在锁孔123中。
38.当需要将锁杆21从锁孔123中分离时，利用活动座11的磁吸功能，使得活动座11能够朝向远离第二连接件20的一侧移动，即锁紧球13从锁紧槽211中分离而出，从而可以将锁杆21从锁孔123中分离。其中，活动座11的磁吸功能可以是活动座11上的磁铁，而后通过连接机构100外部或内部的磁吸结构吸附活动座11移动，在释放吸附后，活动座11则在弹性件14的弹力作用下朝向靠近通孔1231的一侧移动。
39.在一个可选的实施方式中，通孔1231的直径与锁杆21的直径相适配，使得锁杆21能够顺畅插接在通孔1231中。
40.在一个可选的实施方式中，插接孔111的直径不小于锁杆21的直径，以确保锁杆21能够穿过通孔1231插接在插接孔111中。
41.在一个可选的实施方式中，锁杆21具有连接段213和呈锥形状的导向段212，锁紧槽211设置在导向段212与连接段213之间，连接段213连接在锁座22上。
42.示例性的，锁杆21还具有衔接段214，导向段212通过衔接段214与连接段213连接，锁紧槽211为衔接段214的环形槽，其直径不小于锁紧球13的直径。
43.在一个可选的实施方式中，锁座22上具有锁座槽221，用于固定在显示屏框架300上。
44.在一个可选的实施方式中，活动座11具有第一凸起113，弹性件14的一端套设在第一凸起113的外侧，用于对弹性件14进行定位。
45.在一个可选的实施方式中，外壳12包括第一外壳121和第二外壳122，通孔1231设置在第一外壳121上，第一外壳121与第二外壳122连接并形成安装腔1232。
46.在一个可选的实施方式中，第一外壳121上设有第一连接部1211，第二外壳122上设有第二连接部1221，第一连接部1211与第二连接部1221可拆卸连接，用于将第一外壳121固定在第二外壳122上。
47.如图1至图8所示，根据本技术的第二方面，本技术还提供一种显示屏，显示屏包括显示屏模组200、显示屏框架300和上述的连接机构100，其中，第二连接件20和第一连接件10的其中一者安装在显示屏模组200上，第二连接件20和第一连接件10的另一者安装在显示屏框架300上，使得显示屏模组200能够通过第二连接件20与第一连接件10的配合而固定安装在显示屏框架300上。
48.在本技术的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接。可以是机械连接，也可以是电连接。可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本技术中的具体含义。
49.在本技术中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。
50.上文的公开提供了许多不同的实施方式或例子用来实现本技术的不同结构。为了简化本技术的公开，上文中对特定例子的部件和设置进行描述。当然，它们仅仅为示例，并且目的不在于限制本技术。此外，本技术可以在不同例子中重复参考数字和/或参考字母，这种重复是为了简化和清楚的目的，其本身不指示所讨论各种实施方式和/或设置之间的关系。此外，本技术提供了的各种特定的工艺和材料的例子，但是本领域普通技术人员可以意识到其他工艺的应用和/或其他材料的使用。
51.在本说明书的描述中，参考术语“一个实施方式”、“一些实施方式”、“示意性实施方式”、“示例”、“具体示例”、或“一些示例”等的描述意指结合实施方式或示例描述的具体特征、结构、材料或者特点包含于本技术的至少一个实施方式或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施方式或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施方式或示例中以合适的方式结合。
