1.本实用新型涉及测试仪技术领域，尤其涉及一种钢筋截面快速测试仪。


背景技术：

2.钢筋是指钢筋混凝土用和预应力钢筋混凝土用钢材，其横截面为圆形，有时为带有圆角的方形，在钢筋生产时需要需要对其横截面的平整度进行检测；
3.经检索公开号cn218524141u，公开了一种钢筋截面平整度检测装置。
4.上述的技术方案中：包括底板，所述底板的上表面通过连接台固定安装有上模板，所述上模板的上表面开设有小号钢筋放置槽；在对不同钢筋进行定位时还需根据其尺径选择合适的钢筋放置槽并将其置放在不同的钢筋放置槽内部，整体操作较为不便。
5.为此，我们提出一种钢筋截面快速测试仪。


技术实现要素：

6.本实用新型主要是解决上述现有技术所存在的技术问题，提供一种钢筋截面快速测试仪。
7.为了实现上述目的，本实用新型采用了如下技术方案，一种钢筋截面快速测试仪，包括检测箱，所述检测箱上设置有激光照射器，检测箱上一侧通过电动滑轨活动安装有活动座，活动座上设置有安装架，安装架上设置有定位组件，定位组件包括：
8.固定框板，两个所述固定框板对称设置在安装架的内部两侧；
9.弹性气囊袋，具有弹性的所述弹性气囊袋设置在安装架的内部；
10.充气泵，用于对弹性气囊袋进行充气的所述充气泵设置在安装架上。
11.作为优选，所述弹性气囊袋的内弧壁面均匀设置有具有弹性的纵向防滑条。
12.作为优选，所述弹性气囊袋的内弧壁面均匀设置有具有弹性的横向防滑条，横向防滑条与纵向防滑条交叉设置。
13.作为优选，所述检测箱的下侧设置有用于支撑的机座。
14.作为优选，所述机座上设置有控制器，控制器与充气泵电连接在一起。
15.有益效果
16.本实用新型提供了一种钢筋截面快速测试仪。具备以下优点以及改进：通过设置有定位组件，不同尺径的钢筋置于固定框板内部，利用充气泵向弹性气囊袋内部进行充气使其膨胀，两侧的弹性气囊袋膨胀后从外侧将钢筋进行包裹，不同尺径的钢筋被定位包裹在固定框板内部对其进行定位，驱动活动座将钢筋推入检测箱中进行检测，在检测时可对钢筋进行快速定位，提高检测效率。
附图说明
17.为了更清楚地说明本实用新型的实施方式或现有技术中的技术方案，下面将对实施方式或现有技术描述中所需要使用的附图作简单的介绍。

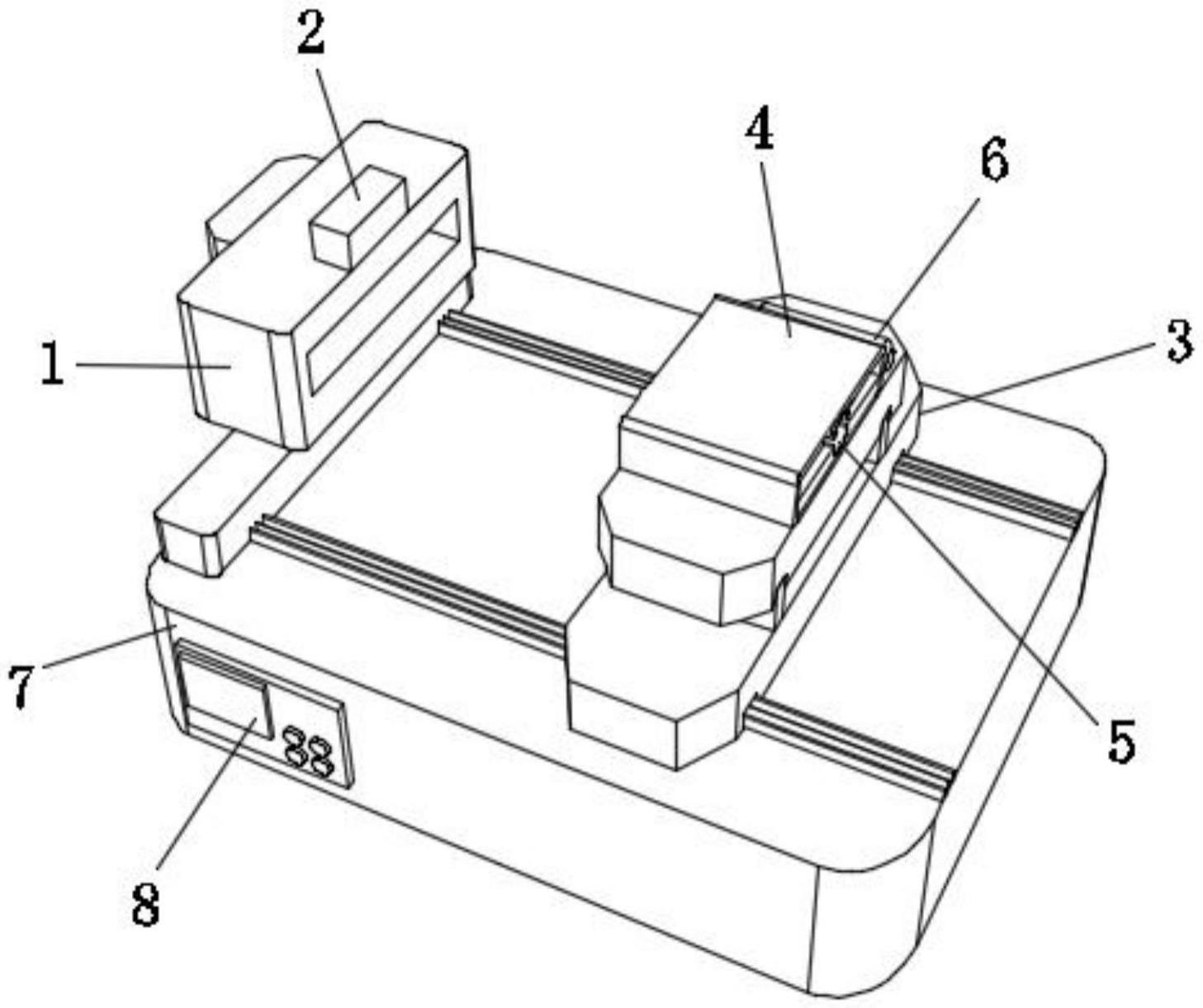

18.图1为本实用新型结构立体示意图；
19.图2为本实用新型结构中定位组件的立体示意图；
20.图3为本实用新型结构连接组件的立体示意图。
21.图例说明：
22.1、检测箱；2、激光照射器；3、活动座；4、安装架；5、固定框板；6、充气泵；7、机座；8、控制器；9、弹性气囊袋；10、纵向防滑条；11、横向防滑条；12、连接组件；13、连接筒；14、活动轴。
具体实施方式
23.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
24.一种钢筋截面快速测试仪，如图1－图3所示，包括检测箱1，检测箱1上设置有激光照射器2，检测箱1上一侧通过电动滑轨活动安装有活动座3，活动座3上设置有安装架4，安装架4上设置有定位组件，定位组件包括固定框板5、充气泵6以及弹性气囊袋9；
25.两个固定框板5对称设置在安装架4的内部两侧；
26.具有弹性的弹性气囊袋9设置在安装架4的内部，弹性气囊袋9呈弧形状，弹性气囊袋9为中空结构，弹性气囊袋9为具有弹性的橡胶材质；
27.用于对弹性气囊袋9进行充气的充气泵6设置在安装架4上，利用充气泵6可向弹性气囊袋9内部进行充气使其膨胀以实现对钢筋的定位；
28.通过设置有定位组件，不同尺径的钢筋置于固定框板5内部，利用充气泵6向弹性气囊袋9内部进行充气使其膨胀，两侧的弹性气囊袋9膨胀后从外侧将钢筋进行包裹，不同尺径的钢筋被定位包裹在固定框板5内部对其进行定位，驱动活动座3将钢筋推入检测箱1中进行检测，在检测时可对钢筋进行快速定位，提高检测效率。
29.进一步的，弹性气囊袋9的内弧壁面均匀设置有具有弹性的纵向防滑条10，纵向防滑条10为具有弹性的橡胶材质，弹性气囊袋9的内弧壁面均匀设置有具有弹性的横向防滑条11，横向防滑条11与纵向防滑条10交叉设置，利用弹性气囊袋9对钢筋进行包裹时，纵向防滑条10以及横向防滑条11可在接触面位置增大摩擦力，提高定位效果。
30.进一步的，检测箱1的下侧设置有用于支撑的机座7，机座7上设置有控制器8，控制器8与充气泵6电连接在一起，利用控制器8可控制充气泵6的启停。
31.本实用新型的工作原理：不同尺径的钢筋置于固定框板5内部，利用充气泵6向弹性气囊袋9内部进行充气使其膨胀，两侧的弹性气囊袋9膨胀后从外侧将钢筋进行包裹，不同尺径的钢筋被定位包裹在固定框板5内部对其进行定位，驱动活动座3将钢筋推入检测箱1中进行检测，在检测时可对钢筋进行快速定位。


技术特征：
1.一种钢筋截面快速测试仪，包括检测箱(1)，所述检测箱(1)上设置有激光照射器(2)，检测箱(1)上一侧通过电动滑轨活动安装有活动座(3)，活动座(3)上设置有安装架(4)，其特征在于：所述安装架(4)上设置有定位组件，定位组件包括：固定框板(5)，两个所述固定框板(5)对称设置在安装架(4)的内部两侧；弹性气囊袋(9)，具有弹性的所述弹性气囊袋(9)设置在安装架(4)的内部；充气泵(6)，用于对弹性气囊袋(9)进行充气的所述充气泵(6)设置在安装架(4)上。2.根据权利要求1所述的一种钢筋截面快速测试仪，其特征在于：所述弹性气囊袋(9)的内弧壁面均匀设置有具有弹性的纵向防滑条(10)。3.根据权利要求2所述的一种钢筋截面快速测试仪，其特征在于：所述弹性气囊袋(9)的内弧壁面均匀设置有具有弹性的横向防滑条(11)，横向防滑条(11)与纵向防滑条(10)交叉设置。4.根据权利要求1所述的一种钢筋截面快速测试仪，其特征在于：所述检测箱(1)的下侧设置有用于支撑的机座(7)。5.根据权利要求4所述的一种钢筋截面快速测试仪，其特征在于：所述机座(7)上设置有控制器(8)，控制器(8)与充气泵(6)电连接在一起。

技术总结
本实用新型涉及测试仪技术领域，且公开了一种钢筋截面快速测试仪，包括检测箱，所述检测箱上设置有激光照射器，检测箱上一侧通过电动滑轨活动安装有活动座，活动座上设置有安装架，安装架上设置有定位组件，定位组件包括：固定框板，两个所述固定框板对称设置在安装架的内部两侧；弹性气囊袋，具有弹性的所述弹性气囊袋设置在安装架的内部；充气泵，用于对弹性气囊袋进行充气的所述充气泵设置在安装架上。本实用新型通过设置有定位组件，不同尺径的钢筋被定位包裹在固定框板内部对其进行定位，驱动活动座将钢筋推入检测箱中进行检测，在检测时可对钢筋进行快速定位，提高检测效率。提高检测效率。提高检测效率。


技术研发人员：于太乐 刘慧英 孙秀梅 陆文亭 谢德超 易浩 孙元诚 吴波涛
受保护的技术使用者：大连万衡检测有限公司
技术研发日：2023.04.26
技术公布日：2023/10/27
