1.本实用新型涉及一种大型水轮发电机转子装配技术，尤其是涉及一种高精度转子测圆架。


背景技术：

2.在大型水轮发电机转子运行过程中，转子和定子之间的间隙很小，如果转子的外圆圆度达不到设计要求，定转子之间的间隙将会不均匀，在机组的运行中会产生较大的振动，影响机组的安全运行。
3.传统的转子测圆架，其中心体结构未采用高精度轴承，导致测量面水平度差，回转径向跳动公差大，测量误差较大，不能保证转子磁极、磁轭以及转子支架立筋的圆度，影响转子的安装质量。
4.为了解决以上问题，专利号为201911080191.6的中国发明专利提出一种水电机组转子测圆装置，包括测圆架水平梁，测圆架水平梁下端中部及尾部分别安装测圆架倾斜测量臂和测圆架垂直臂，测圆架倾斜测量臂上设置倾斜上端测量仪和倾斜下端测量仪，测圆架垂直臂上设置转子测圆上端测量仪、转子测圆中段测量仪和转子测圆下端测量仪，测圆架水平梁下端左侧安装测圆架轴扣，还公开了其测圆调整计算方法，通过对测圆数据的分析，可精确计算发电机转子倾斜状态和测圆架倾斜状态，进而有效的克服发电机转子放置倾斜、测圆架安装倾斜等问题对转子测圆精度的影响，在发电机转子、测圆架放置安装存在误差的情况下，有效矫正该误差，极大的提高了转子测圆精度和调整方法，节省了大量人力物力。
5.该水电机组转子测圆装置及其测圆调整计算方法存在以下缺点：
6.仅通过测圆架的结构示意图用算法精确计算发电机转子倾斜状态和测圆架倾斜状态，并未给出解决水平度差的实际方案或装置。


技术实现要素：

7.本实用新型主要是解决现有技术中测圆架在测圆时存在水平度差的问题，提供了一种高精度转子测圆架。
8.本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
9.一种高精度转子测圆架，包括与发电机上端轴连接的轴扣和测量臂，其特征在于，在轴扣的顶端设有中心体，所述中心体的两侧分别连接平衡架和测量臂，所述中心体包括与轴扣转动连接的角接触球轴承和圆锥滚子轴承，角接触球轴承上罩有上外压盖，上外压盖上设有上调节螺栓与中心体上端面连接，圆锥滚子轴承上罩有下内压盖，下内压盖上设有下调节螺栓与中心体下端面连接，中心体上端采用角接触球轴承，下端采用圆锥滚子轴承，保证测量臂转动自如，且保证测量臂在转动过程中对中心体立柱径向跳动≤0.04mm，上下端的调整螺栓可通过调整,对角接触球轴承和圆锥滚子轴承进行压伸来调整测量臂的水平度,以消除安装面不平带来的误差，保证测量臂回装水平度≤0.02mm/m，使本实用新型在
精度上更高。
10.作为一种优选方案，所述平衡架通过安装板与中心体连接，所述平衡架的末端间隔装有固定板，所述固定板的底部连接在安装板上，用于稳固平衡架与安装板的连接。
11.作为一种优选方案，所述平衡架的首端配置配重块，用于调节测圆架整体上的平衡。
12.作为一种优选方案，所述平衡架的下端装有操作拉杆，用于在测量过程中转动测圆架。
13.作为一种优选方案，所述轴扣的底部两侧往下引出防护板，所述防护板的底部向外侧延伸出凸板，使测圆架在安装与拆卸时能有一个方便的施力点。
14.作为一种优选方案，所述防护板的内侧靠近顶部处有一鼓包，如果测量时测圆架出现失衡，鼓包会卡住发电机上端轴防止装置倾倒。
15.作为一种优选方案，所述测量臂包括测量支架和下摆臂，所述下摆臂上间隔装有磁吸式百分表，安装位置可根据需测量的位置自由调节。
16.因此，本实用新型的优点是：
17.装置安装完后如果测量面的水平度存在问题，可以通过调整上下端调整螺栓使测量臂的水平度被压到与水平面一致，以此消除测量面水平度差对测量结果的影响，提高了转子的安装质量。
附图说明

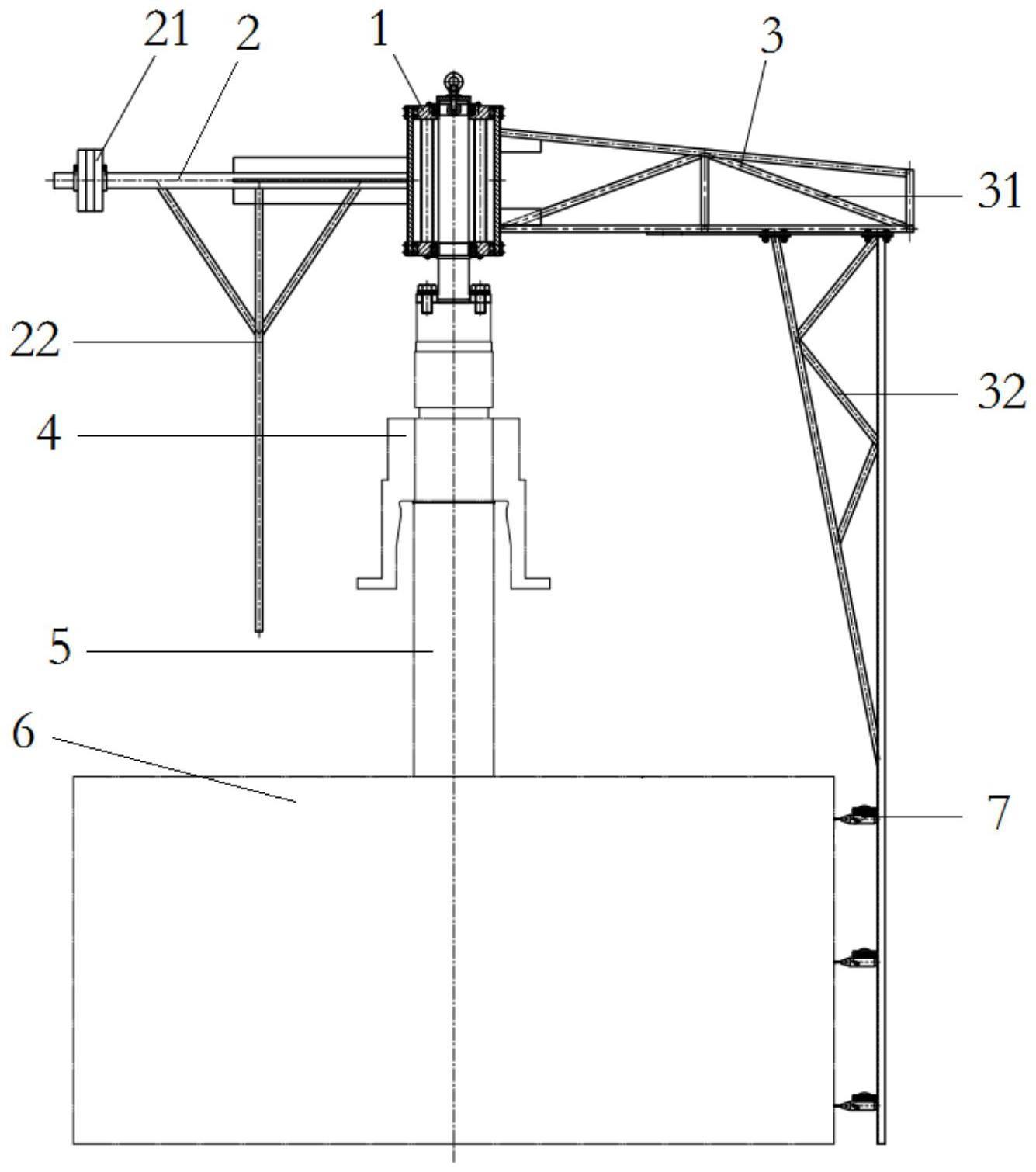

18.图1是本实用新型的结构示意图；
19.图2是本实用新型结构中心体的放大图。
20.图中：1-中心体；2-平衡架；3-测量臂；4-轴扣；5-发电机上端轴；6-发电机转子；7-磁吸式百分表；11-角接触球轴承；12-上调整螺栓；13-上外压盖；14-上内压盖；15-圆锥滚子轴承；16-下调整螺栓；17-下内压盖；21-配重块；22-操作拉杆；31-测量支架；32-下摆臂。
具体实施方式
21.下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。
22.实施例：
23.利用测圆架对发电机转子进行测圆时，由于发电机转子重量较大，放置时对正调整比较困难，难免存在一定倾斜，而且测圆架与转子连接安装时也易存在倾斜误差，且难以调整矫正，最终导致测圆结果会产生误差。为此，本实用新型提供一种高精度转子测圆架，测圆架整体转动自如，测量臂回转水平度0.02mm/m，测量臂回转对中心体立柱径向跳动0.04mm。
24.图1为本实用新型结构示意图，包括中心体1以及通过螺栓连接在中心体两侧的平衡架2和测量臂3，在平衡架2的首端装有配重块21，可调节测圆架的平衡，下端装有操作拉杆22，用于在测量过程中方便转动测圆架，所有钢管根据实际情况配割长度与缺口，并且所有焊缝为5mm角焊；测量臂3包括测量支架31和下摆臂32，下摆臂32通过螺栓连接与测量支架31上，可根据转子直径的大小调节下摆臂32的安装位置，磁吸式百分表7安装在下摆臂32上，安装的位置可根据需测量的位置自由调节。
25.图2是本实用新型结构中心体1的放大图，上外压盖13的一端通过上调整螺栓12安装在中心体1的上表面，上外压盖13的另一端连接上内压盖14的上表面，上内压盖14的顶端配有吊环，方便对中心体1进行吊装；下内压盖17的一端通过下调整螺栓16安装在中心体1的下表面，下内压盖17的另一端连接中心体1下端的圆锥滚子轴承15的底部，角接触球轴承11和圆锥滚子轴承15采用可拆卸式方便进行维护和更换，上调整螺栓12和下调整螺栓16各有4个，用于调整中心体1各方位的水平度，由于中心体1底部的轴扣4与发电机转子6的发电机上端轴5连接时会造成倾斜，该部分倾斜角度的误差也可以通过调整上调整螺栓12和下调整螺栓16来修正，若安装后左侧水平度偏低，则收紧右侧的上调整螺栓12和左侧的下调整螺栓16，反之则收紧左侧的上调整螺栓12和右侧的下调整螺栓16。
26.本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。


技术特征：
1.一种高精度转子测圆架，包括与发电机上端轴连接的轴扣和测量臂，其特征在于，在轴扣的顶端设有中心体，所述中心体的两侧分别连接平衡架和测量臂，所述中心体包括与轴扣转动连接的角接触球轴承和圆锥滚子轴承，角接触球轴承上罩有上外压盖，上外压盖上设有上调节螺栓与中心体上端面连接，圆锥滚子轴承上罩有下内压盖，下内压盖上设有下调节螺栓与中心体下端面连接。2.根据权利要求1所述的一种高精度转子测圆架，其特征在于，所述平衡架通过安装板与中心体连接，所述平衡架的末端间隔装有固定板，所述固定板的底部连接在安装板上。3.根据权利要求1所述的一种高精度转子测圆架，其特征在于，所述平衡架的首端配置配重块。4.根据权利要求1或2或3所述的一种高精度转子测圆架，其特征在于，所述平衡架的下端装有操作拉杆。5.根据权利要求1所述的一种高精度转子测圆架，其特征在于，所述轴扣的底部两侧往下引出防护板，所述防护板的底部向外侧延伸出凸板。6.根据权利要求5所述的一种高精度转子测圆架，其特征在于，所述防护板的内侧靠近顶部处有一鼓包。7.根据权利要求1所述的一种高精度转子测圆架，其特征在于，所述测量臂包括测量支架和下摆臂，所述下摆臂上间隔装有磁吸式百分表。

技术总结
本实用新型提供了一种高精度转子测圆架，以此消除测量面水平度差对测量结果的影响，包括与发电机上端轴连接的轴扣和测量臂，在轴扣的顶端设有中心体，中心体的两侧分别连接平衡架和测量臂，中心体包括与轴扣转动连接的角接触球轴承和圆锥滚子轴承，角接触球轴承上罩有上外压盖，上外压盖上设有上调节螺栓与中心体上端面连接，圆锥滚子轴承上罩有下内压盖，下内压盖上设有下调节螺栓与中心体下端面连接。本实用新型通过调整上下端调整螺栓来压伸两端的轴承,来调整测量臂的水平度,最终消除测量面水平差带来的影响，提高转子的安装质量。提高转子的安装质量。提高转子的安装质量。
