1.本实用新型涉及土质检测装置相关技术领域，具体为移动式土质检测装置。


背景技术：

2.土质检测是指经田间试验证明测定结果与作物产量之间有最佳相关性的分析方式，由于科学的进步，土壤测试已由化学分析发展到化学物理分析和近代的仪器分析，而该仪器一般是专门的土质检测仪，但是在对土质进行实际检测时，为了方便对不同田间的检测，需要将土质检测仪放置在推车上并推动其进行移动，同时需要将待检测的土壤移动至土质检测仪的内部并需要在完成检测时将该土壤移动至土质检测仪外侧，此时会发生因为工作人员的误碰导致该土质检测仪发生移动，进而导致其移动至天地的现象，不够安全，同时在对土质检测仪进行支撑时，特别是加入待检测的土壤时，骤然间增加重量会增大对支撑其的部件造成压力，导致其容易损坏，为此，提出一种具备支撑定位以及在支撑定位时可对该部件进行缓冲保护的移动式土质检测装置。


技术实现要素：

3.本实用新型的目的在于提供移动式土质检测装置，解决了本技术提出在实际进行土质检测时，需要将待检测的土壤移动至土质检测仪的内部并需要在完成检测时将该土壤移动至土质检测仪外侧，此时会发生因为工作人员的误碰导致该土质检测仪发生移动，进而导致其移动至天地的现象，不够安全，同时在对土质检测仪进行支撑时，特别是加入待检测的土壤时，骤然间增加重量会增大对支撑其的部件造成压力，导致其容易损坏的问题。
4.为实现上述目的，本实用新型提供如下技术方案：移动式土质检测装置，包括支撑底板以及土质检测仪，所述支撑底板的底部安装有万向轮，所述万向轮的侧面设置有安装在支撑底板顶部夹角处且延伸至其顶部的自动升降支撑机构，所述支撑底板的顶部中心处开设有安装腔，所述安装腔的侧面通过挤压定位机构安装固定有土质检测仪，所述土质检测仪位于安装腔的内顶部；
5.所述自动升降支撑机构包括驱动机构和缓冲支撑机构，所述驱动机构安装在支撑底板顶部夹角处，所述驱动机构的输出端延伸至支撑底板的底部且安装固定有缓冲支撑机构。
6.作为一种优选方案，所述驱动机构包括夹具板、抬升气缸和抬升杆，所述抬升气缸通过其侧面的夹具板安装在支撑底板顶部的夹角处，所述抬升气缸的输出端连接有贯穿支撑底板的抬升杆，所述抬升杆的底部安装有缓冲支撑机构。
7.作为一种优选方案，所述夹具板的结构形状为“l”形，所述抬升气缸位于挤压定位机构的侧面，所述抬升杆和其底部安装的缓冲支撑机构位于万向轮的外侧。
8.作为一种优选方案，所述缓冲支撑机构包括安装板、滑杆、滑动块、伸缩弹簧、复位弹簧和支撑座，所述安装板安装固定在抬升杆的底部，所述安装板左右两侧的内部滑动连接有滑杆，所述滑杆的外侧滑动连接有位于安装板顶部的滑动块，所述滑杆的底部安装有
支撑座，所述安装板和支撑座的中心处设置有伸缩弹簧，位于所述支撑座顶部和安装板底部的滑杆外侧设置有复位弹簧。
9.作为一种优选方案，所述滑杆的结构形状为“t”形且其顶部位于安装板的顶部，所述支撑座的结构形状为上窄下宽的圆台形。
10.作为一种优选方案，所述挤压定位机构包括滑动槽、阻尼槽、伸缩部件、挤压部件和定位销，所述滑动槽开设在支撑底板的内顶部，所述滑动槽的底部设置有阻尼槽，所述滑动槽的内部滑动连接有延伸至其外侧的伸缩部件，所述伸缩部件的侧面安装固定有挤压部件，所述挤压部件对其侧面的土质检测仪进行挤压固定，所述伸缩部件的内部贯穿设置有延伸至阻尼槽内部的定位销。
11.作为一种优选方案，所述伸缩部件的结构形状为“l”形，所述伸缩部件和定位销螺纹连接。
12.与现有技术相比，本实用新型的有益效果是：该移动式土质检测装置，通过自动升降支撑机构内部驱动机构的设计，可在将土质检测仪移动至待检测的田间时，对其位置进行支撑抬升，使得推动其进行移动的万向轮可远离地面，避免因为误碰导致该装置整体发生移动，进而导致土质检测仪造成损伤，同时在进行支撑时，通过缓冲支撑机构内部零件的设计，可对支撑的部件进行缓冲保护，避免在在进行检测时因为骤然间增加重量对抬升杆和抬升气缸造成损伤，延长其使用寿命；
13.1、通过挤压定位机构内部零件的设计，可对进行检测的土质检测仪进行挤压固定，保证在后续进行检测时的稳定性。
附图说明
14.图1为本实用新型正剖结构示意图；

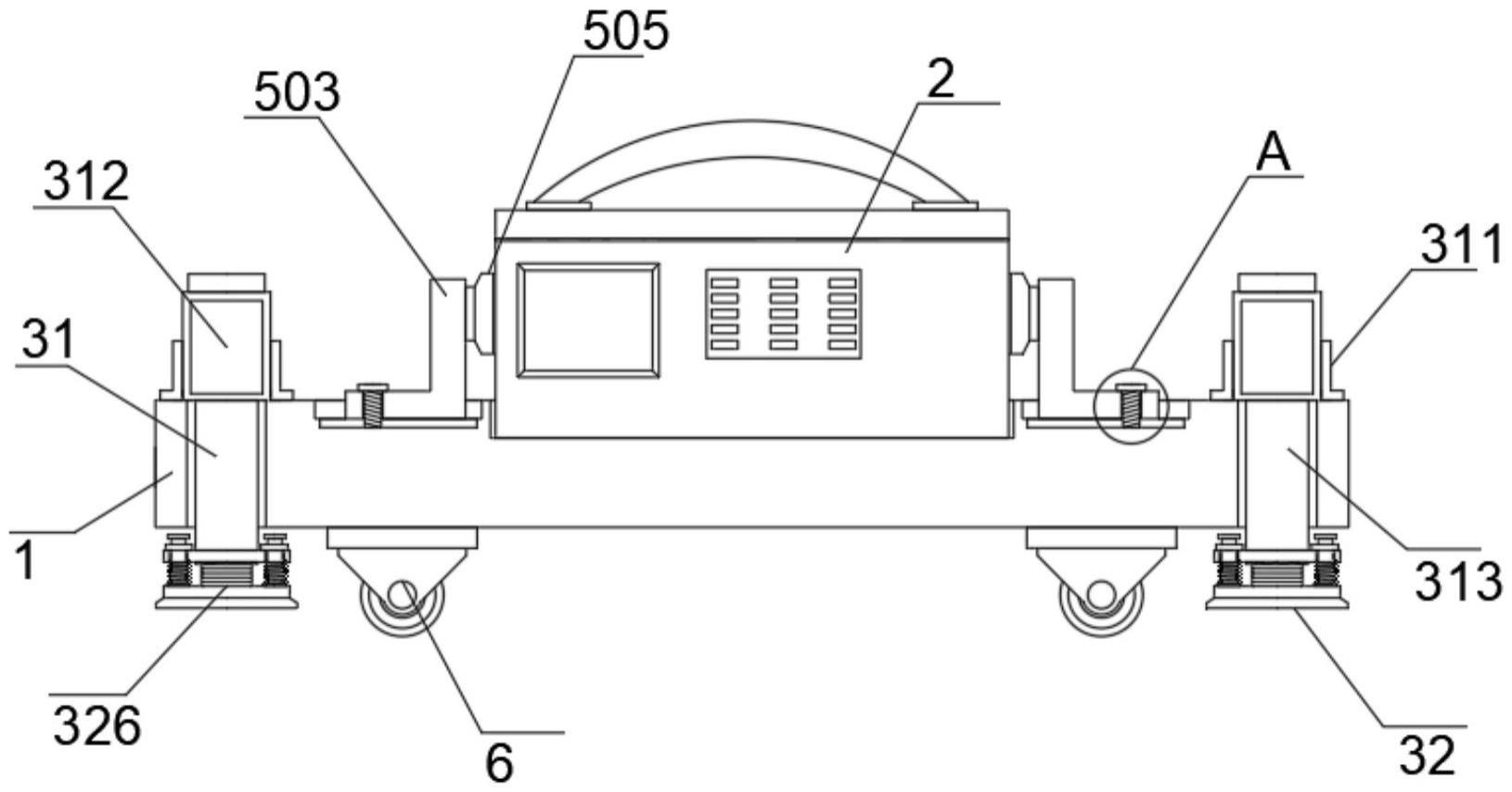

15.图2为本实用新型正视结构示意图；
16.图3为本实用新型抬升杆和缓冲支撑机构连接结构示意图；
17.图4为本实用新型图1中a点放大结构示意图。
18.图中：1、支撑底板；2、土质检测仪；3、自动升降支撑机构；31、驱动机构；311、夹具板；312、抬升气缸；313、抬升杆；32、缓冲支撑机构；321、安装板；322、滑杆；323、滑动块；324、伸缩弹簧；325、复位弹簧；326、支撑座；4、安装腔；5、挤压定位机构；501、滑动槽；502、阻尼槽；503、伸缩部件；504、挤压部件；505、定位销；6、万向轮。
具体实施方式
19.为了使本领域技术人员更好地理解本方案，下面将结合本技术实施例中的附图，对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分的实施例，而不是全部的实施例。基于本技术中的实施例，本领域技术人员在没有做出创造性劳动前提下所获得的其他所有实施例，都应当属于本技术保护的范围。
20.需要说明的是，本技术权利要求书和说明书中的术语“第一”、“第二”等是用于区别类似的对象，而不用于描述特定的顺序或先后次序。此外，术语“包括”和“具有”以及他们的任何变形，意在覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备，不限于清楚地列出的那些步骤或单元，而是还可以包括没有清楚地列出的或
对于这些过程、方法、产品或设备固有的其它步骤或单元。
21.在本技术中，术语“上”、“下”、“左”、“右”、“前”、“后”、“顶”、“底”、“内”、“外”、“中”、“竖直”、“水平”、“横向”、“纵向”等指示的方位或位置关系为基于附图所示的方位或位置关系。这些术语主要是为了更好地描述本技术及其实施例，并非用于限定所指示的装置、元件或组成部分必须具有特定方位，或以特定方位进行构造和操作。并且，上述部分术语除了可以用于表示方位或位置关系以外，还可能用于表示其他含义，例如术语“上”在某些情况下也可能用于表示某种依附关系或连接关系。对于本领域技术人员而言，可以根据具体情况理解这些术语在本技术中的具体含义。另外，术语“多个”的含义应为两个以及两个以上。需要说明的是，在不冲突的情况下，本技术中的实施例及实施例中的特征可以相互组合。
22.请参阅图1-4，本实用新型提供一种技术方案：移动式土质检测装置，包括支撑底板1以及土质检测仪2，支撑底板1的底部安装有万向轮6。
23.本实用新型的移动式土质检测装置，通过万向轮6的设计，可方便带动支撑底板1顶部安装定位的土质检测仪2进行移动。
24.万向轮6的侧面设置有安装在支撑底板1顶部夹角处且延伸至其顶部的自动升降支撑机构3；
25.自动升降支撑机构3包括驱动机构31和缓冲支撑机构32，驱动机构31安装在支撑底板1顶部夹角处，驱动机构31的输出端延伸至支撑底板1的底部且安装固定有缓冲支撑机构32；
26.具体的，驱动机构31包括夹具板311、抬升气缸312和抬升杆313，抬升气缸312通过其侧面的夹具板311安装在支撑底板1顶部的夹角处，抬升气缸312的输出端连接有贯穿支撑底板1的抬升杆313，抬升杆313的底部安装有缓冲支撑机构32，夹具板311的结构形状为“l”形，抬升气缸312位于挤压定位机构5的侧面，抬升杆313和其底部安装的缓冲支撑机构32位于万向轮6的外侧，缓冲支撑机构32包括安装板321、滑杆322、滑动块323、伸缩弹簧324、复位弹簧325和支撑座326，安装板321安装固定在抬升杆313的底部，安装板321左右两侧的内部滑动连接有滑杆322，滑杆322的外侧滑动连接有位于安装板321顶部的滑动块323，滑杆322的底部安装有支撑座326，安装板321和支撑座326的中心处设置有伸缩弹簧324，位于支撑座326顶部和安装板321底部的滑杆322外侧设置有复位弹簧325，滑杆322的结构形状为“t”形且其顶部位于安装板321的顶部，支撑座326的结构形状为上窄下宽的圆台形。
27.本实用新型的移动式土质检测装置，通过驱动机构31内部夹具板311、抬升气缸312和抬升杆313以及缓冲支撑机构32内部安装板321、滑杆322、滑动块323、伸缩弹簧324、复位弹簧325和支撑座326的设计，可在该装置移动到对应的检测地方时，通过抬升气缸312使得其底部的支撑座326进行伸缩，将支撑底板1底部的万向轮6移动至地面之上，保证在后续进行土质检测时，该装置整体不会发生移动，同时在将待检测的土壤移动至土质检测仪2内部以及检测完成后将土壤移出时，可对移进以及移出的土壤产生的作业力进行缓冲减震保护，对支撑该装置的部件进行保护，延长该实用寿命。
28.本实施例中，在进行支撑定位时，通过控制台启动抬升气缸312进行运作，带动其输出端连接的抬升杆313进行伸缩移动，使得抬升杆313底部的安装板321进行伸缩移动，此
时安装板321会对伸缩弹簧324和复位弹簧325进行挤压，并最终使得其底部的支撑座326进行伸缩移动，将万向轮6从地面上移开。
29.支撑底板1的顶部中心处开设有安装腔4，安装腔4的侧面通过挤压定位机构5安装固定有土质检测仪2，土质检测仪2位于安装腔4的内顶部；
30.具体的，挤压定位机构5包括滑动槽501、阻尼槽502、伸缩部件503、挤压部件504和定位销505，滑动槽501开设在支撑底板1的内顶部，滑动槽501的底部设置有阻尼槽502，滑动槽501的内部滑动连接有延伸至其外侧的伸缩部件503，伸缩部件503的侧面安装固定有挤压部件504，挤压部件504对其侧面的土质检测仪2进行挤压固定，伸缩部件503的内部贯穿设置有延伸至阻尼槽502内部的定位销505，伸缩部件503的结构形状为“l”形，伸缩部件503和定位销505螺纹连接。
31.本实用新型的移动式土质检测装置，通过挤压定位机构5内部滑动槽501、阻尼槽502、伸缩部件503、挤压部件504和定位销505的设计，可对该进行土质检测的土质检测仪2进行安装定位，保证后续图纸检测作业的正常进行。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
