1.本实用新型涉及电缆连接技术领域，具体的说是涉及一种低压线耳连接器。


背景技术：

2.线耳，叫法很多，例如：铜鼻子、线鼻子、铜管鼻、线耳端子及铜线耳等，主要用于安装在电缆末端与电气元器件连接，以使电缆与电气元器件连接的更牢靠。
3.在现有技术中，电缆与电气元器件连接时，端部的线耳通常是直接裸露在空气中的，这种连接方式通常存在如下问题：线耳直接暴露在空气中，容易受空气中水气及灰尘的影响，从而影响线缆与电气元器件搭接部位的连接可靠性，甚至可能出现漏电的风险，从而影响电气元器件的使用安全。另外，在有些情况下，电缆需要直接放在地上，而且电缆端部通常未加任何保护措施，很容易受到地面潮湿以及灰尘的影响，从而影响电缆的搭接。基于此，提供一个能解决上述问题的电缆接头转接器是十分有必要的。


技术实现要素：

4.本实用新型的目的在于提供一种低压线耳连接器，用于解决背景技术中提出的问题。
5.为实现上述目的，本实用新型采取的技术方案如下：
6.一种低压线耳连接器，包含低压母接头、格兰头及线耳保护壳，所述线耳保护壳一端套设在所述低压母接头上、并与所述低压母接头螺纹配合连接，另一端套设在所述格兰头上，并与所述格兰头螺纹配合连接；其中，低压母接头的输入端用于与铜鼻子线缆连接，输出端用于与其相适配的面板插座或公接头快插连接；格兰头用于紧固铜鼻子线缆，线耳保护壳用于罩设在铜鼻子线缆与低压母接头连接部位的外侧，以保护铜鼻子线缆端部。
7.进一步地，所述低压母接头包含母接头防水帽、母接头外壳、母接头金具、母接头标识环及母接头密封圈，所述母接头防水帽活动套设在所述母接头外壳远离线耳保护壳一端的端部上，所述母接头外壳靠近线耳保护壳一端的端部螺纹插设在所述线耳保护壳内部，所述母接头金具一端穿设在母接头外壳内部、并靠近母接头防水帽，另一端穿出母接头外壳、并伸入到线耳保护壳内部，用于与铜鼻子线缆端部的线耳连接，所述母接头标识环活动套设在所述母接头外壳的外壁靠中部，所述母接头密封圈活动套设在所述母接头外壳靠近线耳保护壳一端的外壁上，用于使母接头外壳与线耳保护壳密封连接。
8.进一步地，所述母接头金具包含金具体，所述金具体包含第一连接部及第二连接部，所述第一连接部呈鸭嘴状，用于连接铜鼻子线缆端部安装的线耳，所述第二连接部呈圆柱状，用于与低压母接头相适配的面板插座或公接头的接头金具快插配合。
9.进一步地，所述母接头金具还包含第一限位螺母、第一绝缘帽、伸缩轴、第二限位螺母、弹簧触指、第二绝缘帽及弹簧，所述第一限位螺母套设在所述金具体的第一连接部与第二连接部交接处，所述第一绝缘帽套设在所述金具体的第二连接部远离第一连接部一端的端部上，所述伸缩轴穿设在所述第二连接部内部，所述第二限位螺母套设在所述伸缩轴
靠近第一连接部一端的外壁上，所述第二绝缘帽套设在所述伸缩轴远离第一连接部一端的外壁上，所述弹簧触指位于第二连接部内部，并穿套在所述伸缩轴外部，所述弹簧穿设在第二连接部内部，且一端与伸缩轴抵接，另一端与第二连接部抵接。
10.进一步地，在所述第一连接部上开设有至少一个线耳连接孔，所述线耳连接孔用于通过螺栓与铜鼻子线缆端部的线耳连接接在一起，实现低压母接头与铜鼻子线缆的连接。
11.进一步地，所述格兰头包含螺帽、接头体、橡胶密封件及格兰头密封圈，所述螺帽螺纹套设在所述接头体远离线耳保护壳一端的端部上，所述接头体靠近线耳保护壳一端的端部螺纹插设在线耳保护壳内部，所述橡胶密封件穿设在所述接头体靠近螺帽一端的内部，所述格兰头密封圈活动套设在接头体靠近线耳保护壳一端的端部上，用于使格兰头与线耳保护壳密封连接。
12.进一步地，所述线耳保护壳包含空心管体，在所述空心管体一端的管口内壁上开设有第一内螺纹，在所述空心管体另一端的管口内壁上开设有第二内螺纹，所述第一内螺纹用于与开设在母接头外壳靠近线耳保护壳一端的外壁上的第一外螺纹相螺纹配合连接，所述第二内螺纹用于与开设在接头体靠近线耳保护壳一端的外壁上的第二外螺纹螺纹配合连接。
13.进一步地，在所述空心管体的外壁中部开设有环形凹槽，在所述环形凹槽内活动套设有线耳标识环。
14.与现有技术相比，本实用新型的优点是：方便组装和拆卸维修，可以很好对电缆端部起到保护，同时方便电缆的快速搭接，大大提高作业效率。
15.本实用新型的创新点在于：通过在电缆端部的铜鼻子(线耳)外部安装一个可实现快接的保护头来使传统带有铜鼻子(线耳)的电缆转换成了快接式的电缆，在使得传统铜鼻子电缆具备快接功能的同时，又能对电缆端部起到很好的保护作用。
附图说明
16.为了更清楚地说明本实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单的介绍，显而易见地，下面描述的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。
17.图1是本实用新型低压线耳连接器的立体结构示意图；
18.图2是本实用新型低压线耳连接器的爆炸结构示意图；
19.图3是本实用新型低压线耳连接器的主视图；
20.图4是本实用新型低压线耳连接器的俯视图；

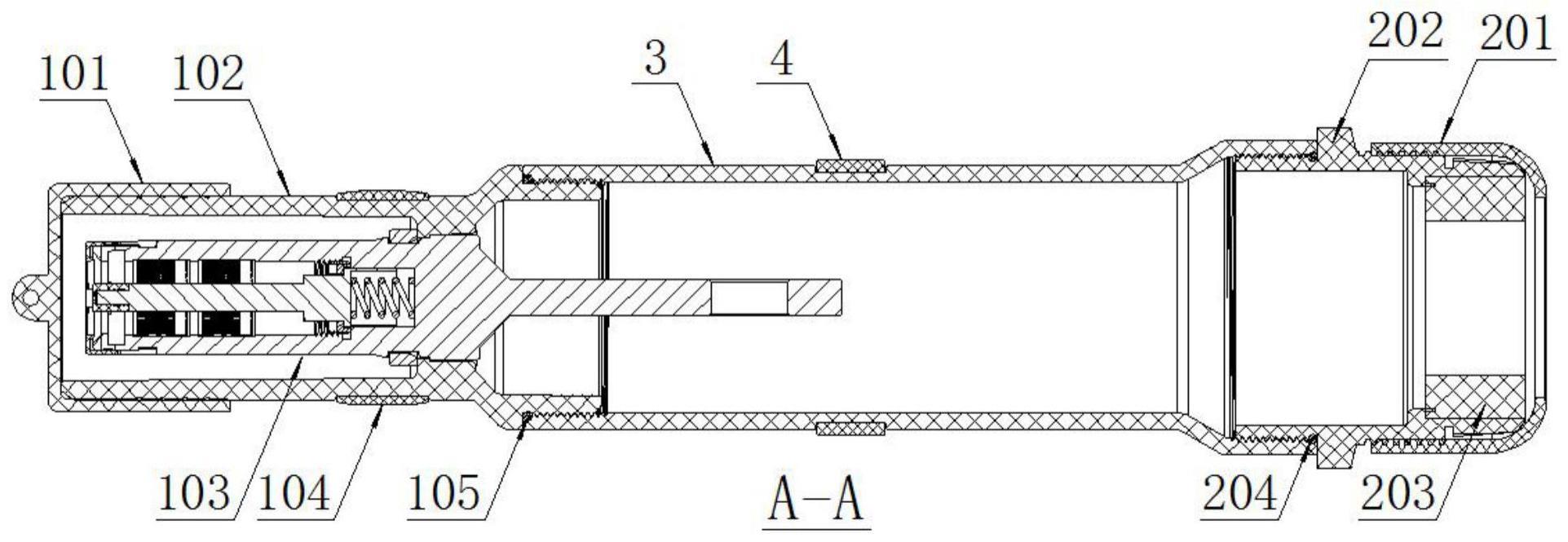

21.图5是图3中a-a剖视图；
22.图6是图4中b-b剖视图；
23.图7是图1实施例中低压母接头的剖视图；
24.图8是母接头金具的剖视图；
25.图9是母接头金具的爆炸图；
26.图10是格兰头的剖视图；
27.图11是格兰头的爆炸图；
28.图12是线耳保护壳的剖视图；
29.图13是线耳保护壳其中一个视角的立体结构图；
30.图14是线耳保护壳另一个视角的立体结构图；
31.图15是本实用新型低压线耳连接器与铜鼻子线缆装配时的剖视图；
32.图16是低压母接头与铜鼻子线缆的连接示意图；
33.图17是本实用新型低压线耳连接器与适配公接头的连接示意图；
34.图18是图17的爆炸图；
35.图19是图17中公接头的剖视图；
36.图20是图17的正剖视图；
37.附图标记说明：1、低压母接头；101、母接头防水帽；102、母接头外壳；103、母接头金具；1031、金具体；1031a、第一连接部；1031b、第二连接部；1032、第一限位螺母；1033、第一绝缘帽；1034、伸缩轴；1035、第二限位螺母；1036、弹簧触指；1037、第二绝缘帽；1038、弹簧；1039、线耳连接孔；104、母接头标识环；105、母接头密封圈；106、第一外螺纹；2、格兰头；201、螺帽；202、接头体；203、橡胶密封件；204、格兰头密封圈；205、第二外螺纹；3、线耳保护壳；301、空心管体；302、第一内螺纹；303、第二内螺纹；304、环形凹槽；4、线耳标识环；5、线耳；6、铜鼻子线缆；7、公接头；701、公接头外壳；702、公接头金具；703、卡环；704、公接头标识环；705、公接头连接体；706、公接头螺母。
具体实施方式
38.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合附图和具体实施方式，进一步阐述本实用新型是如何实施的。
39.参阅图1至图20，本实用新型提供的一种低压线耳连接器，包含低压母接头1、格兰头2及线耳保护壳3，线耳保护壳3一端套设在低压母接头1上、并与低压母接头1螺纹配合连接，另一端套设在格兰头2上，并与格兰头2螺纹配合连接，其中，低压母接头1的输入端用于与铜鼻子线缆6端部连接，输出端用于与其相适配的面板插座或公接头7快插连接；格兰头2用于紧固铜鼻子线缆6，线耳保护壳3用于罩设在铜鼻子线缆6与低压母接头1连接部位的外侧，以保护铜鼻子线缆6端部。
40.具体地说，在本实用新型中，低压母接头1包含母接头防水帽101、母接头外壳102、母接头金具103、母接头标识环104及母接头密封圈105，母接头防水帽101活动套设在母接头外壳102远离线耳保护壳3一端的端部上，母接头外壳102靠近线耳保护壳3一端的端部螺纹插设在线耳保护壳3内部，母接头金具103一端穿设在母接头外壳102内部、并靠近母接头防水帽101，另一端穿出母接头外壳102、并伸入到线耳保护壳3内部，用于与铜鼻子线缆6端部的线耳5连接，母接头标识环104活动套设在母接头外壳102的外壁靠中部，母接头密封圈105活动套设在母接头外壳102靠近线耳保护壳3一端的外壁上，用于使母接头外壳102与线耳保护壳3密封连接。
41.更具体地说，母接头金具103包含金具体1031，且该金具体1031包含第一连接部1031a及第二连接部1031b，第一连接部1031a呈鸭嘴状，用于连接铜鼻子线缆6端部安装的线耳5，第二连接部1031b呈圆柱状，用于与低压母接头1相适配的面板插座或公接头7的接
头金具快插配合；其中，与低压母接头1相适配的面板插座或公接头7均为现有技术，无设计要点。作为公接头7的一种现有实施例，参阅图17至图20，公接头7可以由公接头外壳701、公接头金具702、卡环703、公接头标识环704、公接头连接体705及公接头螺母706组成；其中，公接头金具702穿设在公接头外壳701内部，且一端用于与低压母接头1的母接头金具103快插连接，另一端用于与普通线缆(即端部没有安装铜鼻子的线缆)连接，卡环703套设在公接头外壳701靠近低压母接头1一端外壁上，用于与低压母接头1的母接头外壳102内壁卡接配合，公接头标识环704套设在公接头外壳701的中部外壁上，公接头连接体705螺纹连接在公接头外壳701远离低压母接头1的一端，公接头螺母706螺纹套设在公接头连接体705远离公接头外壳701的一端。
42.更具体地说，母接头金具103还包含第一限位螺母1032、第一绝缘帽1033、伸缩轴1034、第二限位螺母1035、弹簧触指1036、第二绝缘帽1037及弹簧1038，第一限位螺母1032套设在金具体1031的第一连接部1031a与第二连接部1031b交接处，用于防止母接头金具103从母接头外壳102中滑脱，第一绝缘帽1033套设在金具体1031的第二连接部1031b远离第一连接部1031a一端的端部上，用作绝缘保护，防止手指触电，伸缩轴1034穿设在第二连接部1031b内部，第二限位螺母1035套设在伸缩轴1034靠近第一连接部1031a一端的外壁上，第二绝缘帽1037套设在伸缩轴1034远离第一连接部1031a一端的外壁上，用于绝缘保护，防止手指触电，弹簧触指1036位于第二连接部1031b内部，并穿套在伸缩轴1034外部，弹簧1038穿设在第二连接部1031b内部，且一端与伸缩轴1034抵接，另一端与第二连接部1031b抵接。
43.更具体地说，在第一连接部1031a上开设有至少一个线耳连接孔1039，且该线耳连接孔1039用于通过螺栓与铜鼻子线缆6端部的线耳5固定在一起，实现低压母接头1与铜鼻子线缆6的连接。
44.具体地说，在本实用新型中，格兰头2包含螺帽201、接头体202、橡胶密封件203及格兰头密封圈204，螺帽201螺纹套设在接头体202远离线耳保护壳3一端的端部上，接头体202靠近线耳保护壳3一端的端部螺纹插设在线耳保护壳3内部，橡胶密封件203穿设在接头体202靠近螺帽201一端的内部，格兰头密封圈204活动套设在接头体202靠近线耳保护壳3一端的端部上，用于使格兰头2与线耳保护壳3密封连接。
45.具体地说，在本实用新型中，线耳保护壳3包含空心管体301，在空心管体301一端的管口内壁上开设有第一内螺纹302，在空心管体301另一端的管口内壁上开设有第二内螺纹303；其中，第一内螺纹302用于与开设在母接头外壳102靠近线耳保护壳3一端的外壁上的第一外螺纹106相螺纹配合连接，第二内螺纹303用于与开设在接头体202靠近线耳保护壳3一端的外壁上的第二外螺纹205螺纹配合连接。
46.更具体地说，在空心管体301的外壁中部开设有环形凹槽304，在环形凹槽304内活动套设有线耳标识环4。
47.本实用新型低压线耳连接器与铜鼻子线缆装配过程具体如下：
48.第一步、先将铜鼻子线缆6穿过格兰头2，然后再套上线耳保护壳3；
49.第二步，将铜鼻子线缆6端部安装的线耳5(即铜鼻子)与低压母接头1的母接头金具103的第一连接部1031a对其，并用螺栓锁接在一起；
50.第三步，将线耳保护壳3一端与低压母接头1的母接头外壳102旋合在一起；
51.第四步，将线耳保护壳3另一端与格兰头2的接头体202旋合在一起；
52.第五步，旋紧格兰头2尾端的螺帽201锁紧铜鼻子线缆6，至此即可完成本实用新型低压线耳连接器与铜鼻子线缆6的装配。
53.使用时，先将待连接的铜鼻子线缆6通过其端部设有的线耳5与本实用新型低压线耳连接器连接在一起，具体可参照上述低压线耳连接器与铜鼻子线缆的装配步骤，然后再将低压母接头1的母接头防水帽101取下，随后即可将低压母接头1快插插入到与之适配的面板插座或公接头7上，实现铜鼻子线缆6的快速搭接。
54.使用完后，可以先将低压母接头1从与之适配的面板插座或公接头7上取下，然后再将母接头防水帽101重新盖上，随后即可放置原位。
55.在不使用或使用结束后，都需要将母接头防水帽101盖上，以防止外部灰尘、水汽进入到低压母接头1内部，对低压母接头1造成影响，进而影响铜鼻子线缆6后续的搭接使用。
56.最后说明，以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
